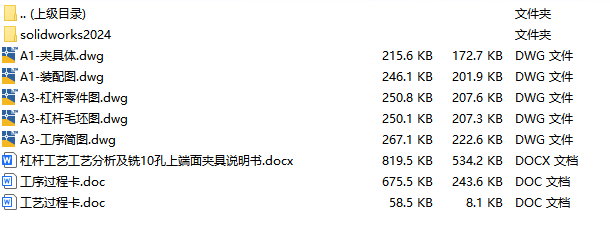

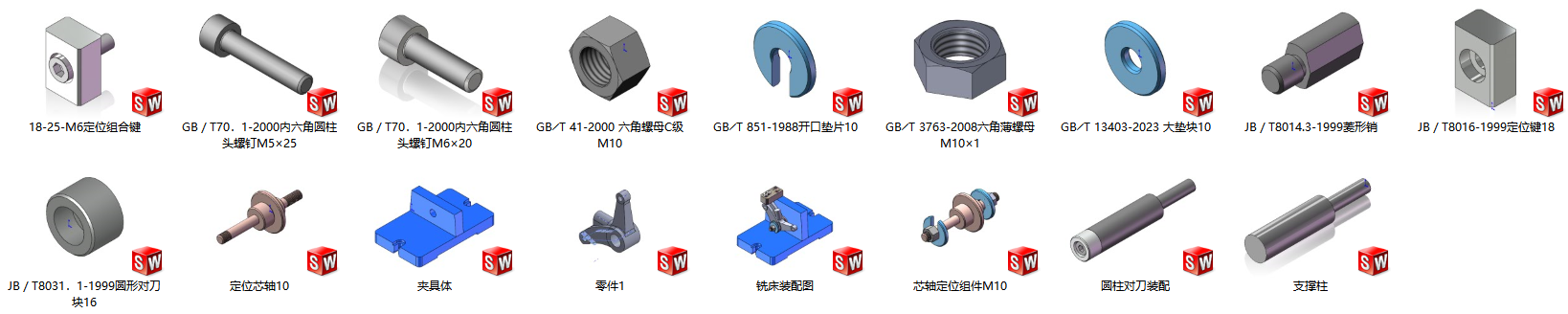

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数杠杆夹具CAD装配图

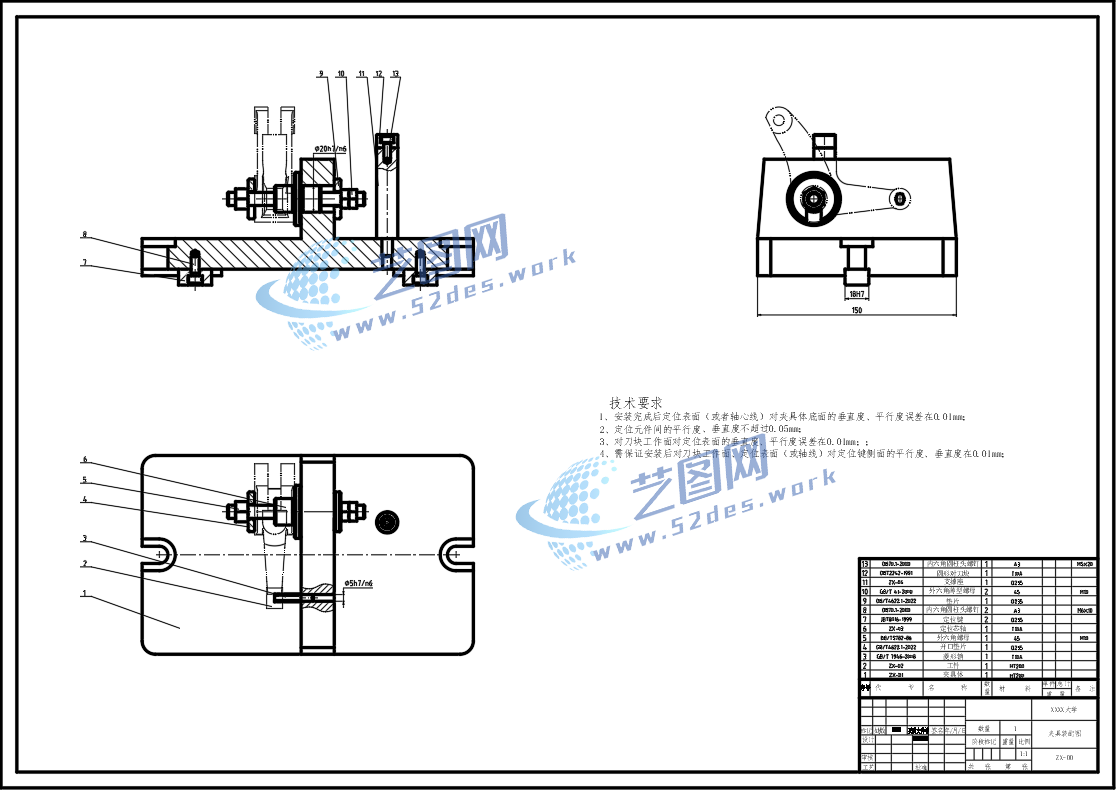

该杠杆铣 10 孔上端面夹具以整体平板夹具体为安装基体，利用定位芯轴穿过工件 10 孔实现中心定位，搭配菱形销限制工件周向转动完成完全定位，上方依靠压紧螺栓带动开口垫片垂直下压锁紧工件，夹具体两侧预留机床安装槽，整套结构定位基准统一、压紧稳定，可精准完成杠杆 10 孔上端面铣削加工。

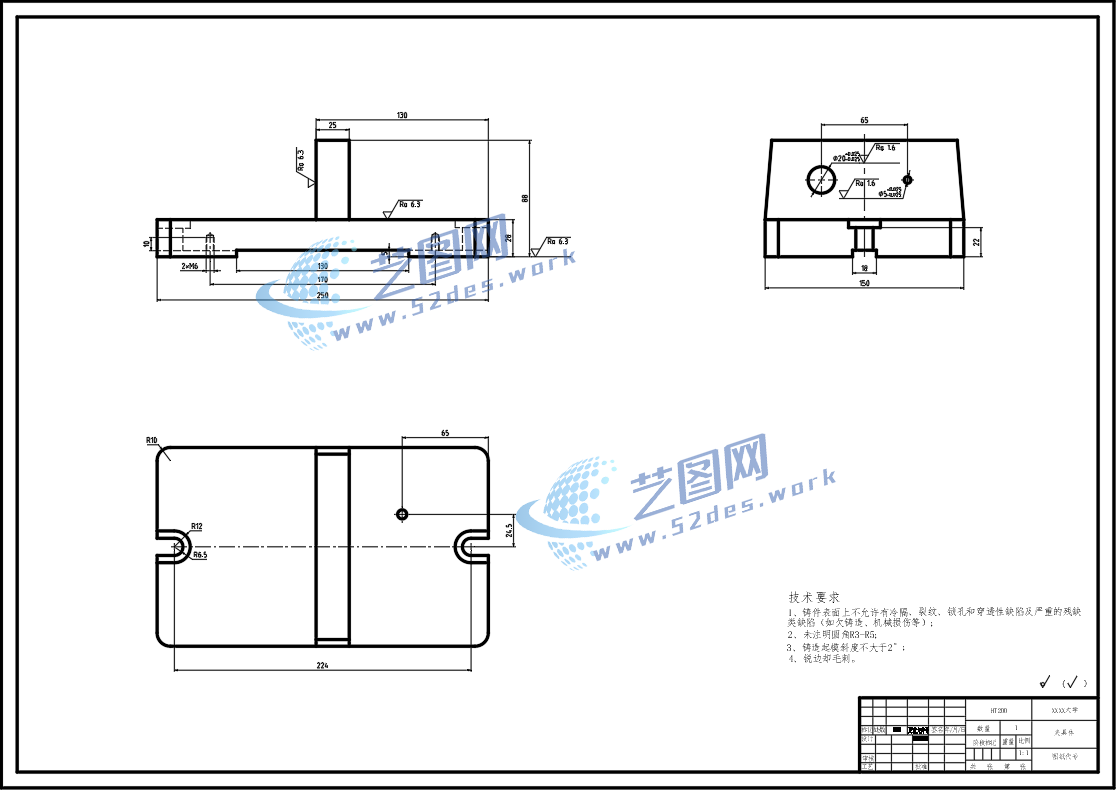

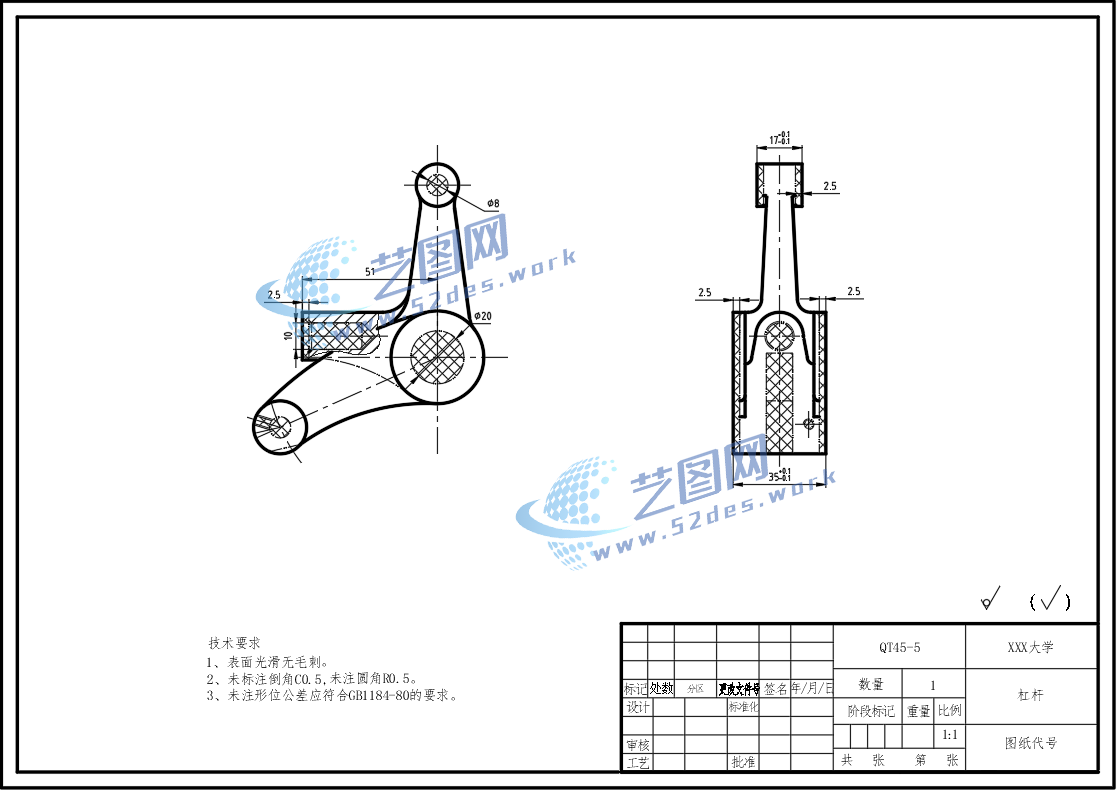

杠杆CAD零件图杠杆CAD夹具体 杠杆CAD毛坯图

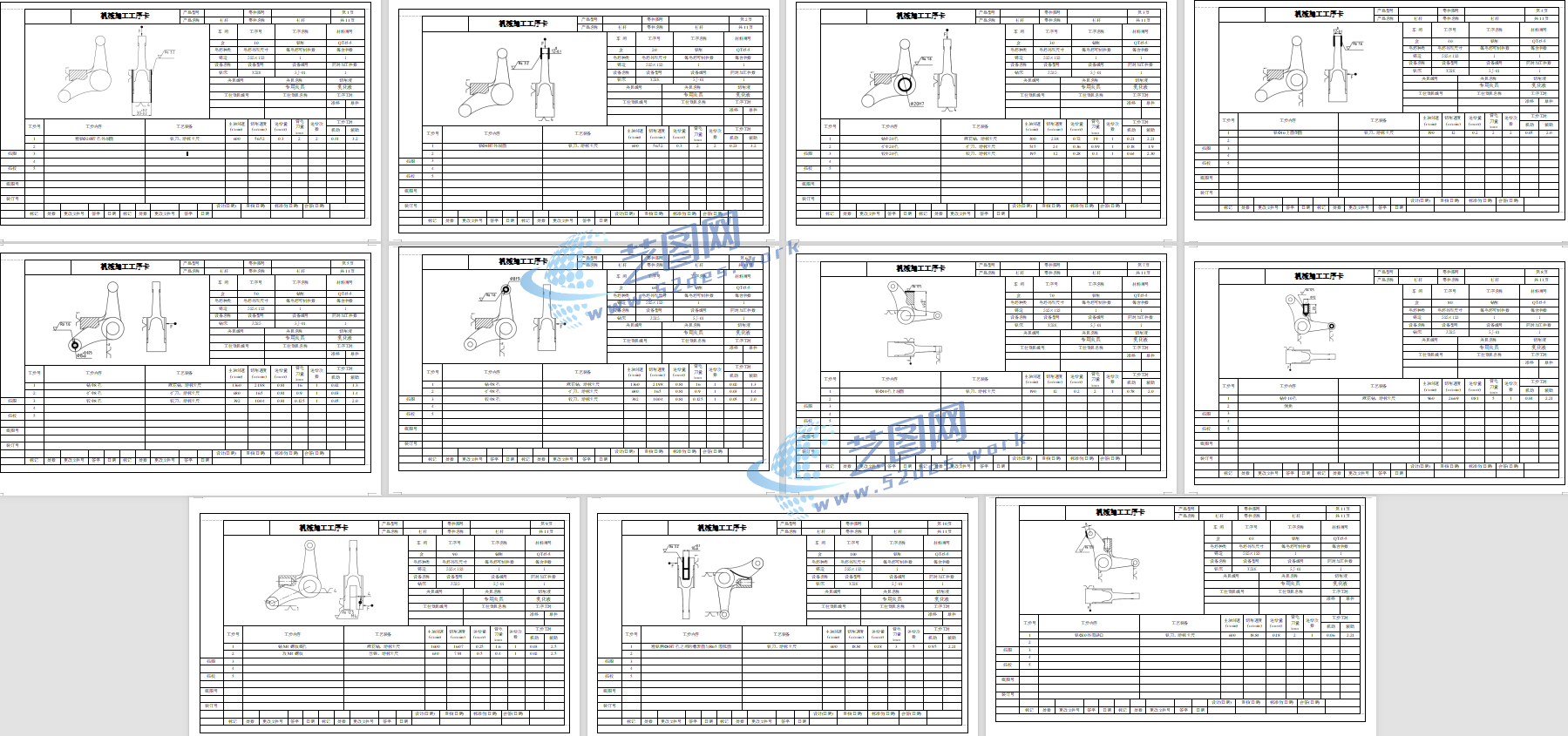

机械加工工序卡

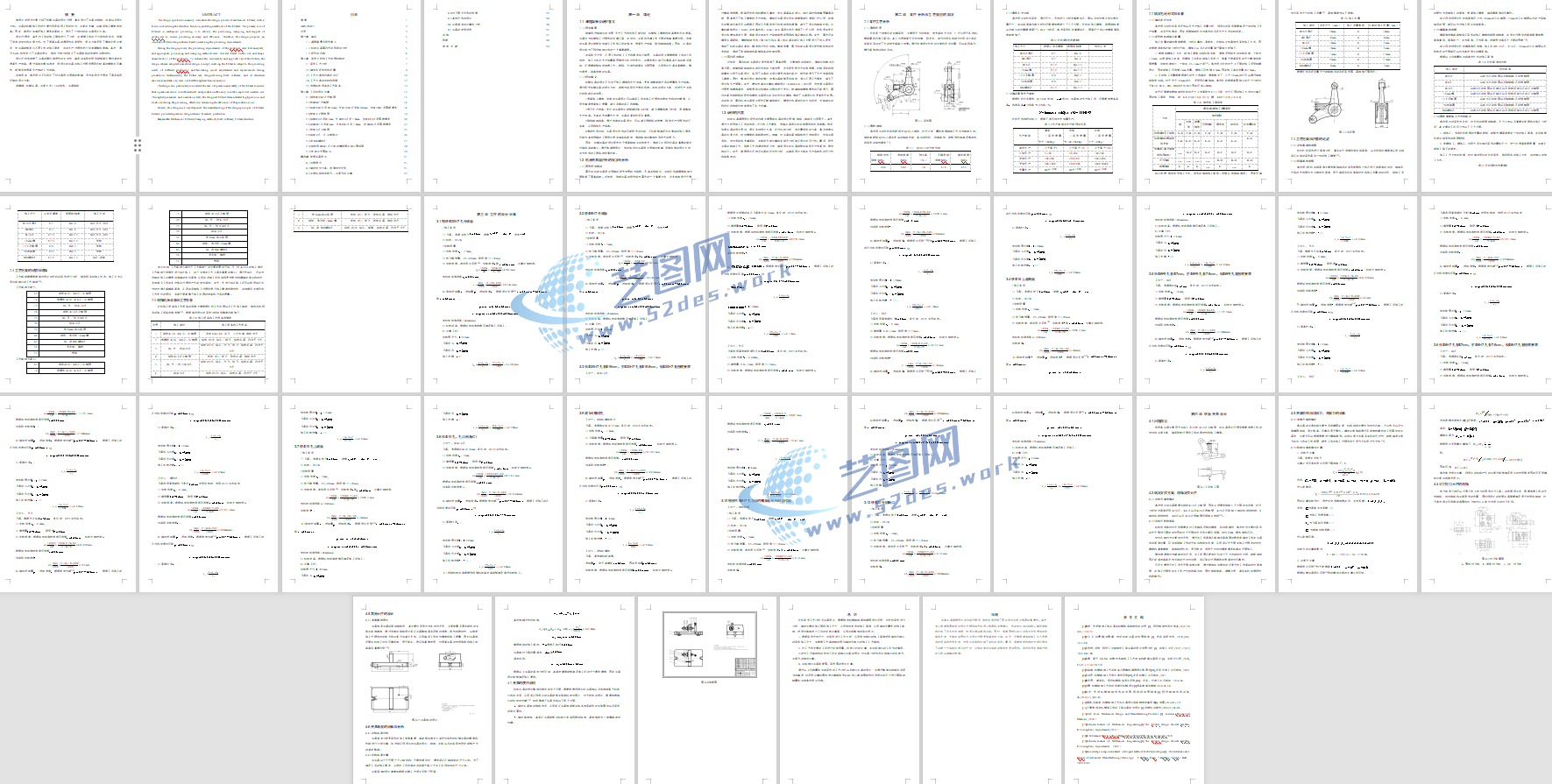

杠杆设计说明书内容
