挡纱肋盘压铸模具设计含CAD图纸+solidworks18三维模型+说明书｜C21983

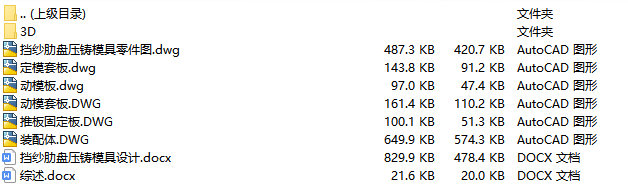

文件内容：solidworks18版三维模型、CAD图纸、设计说明书

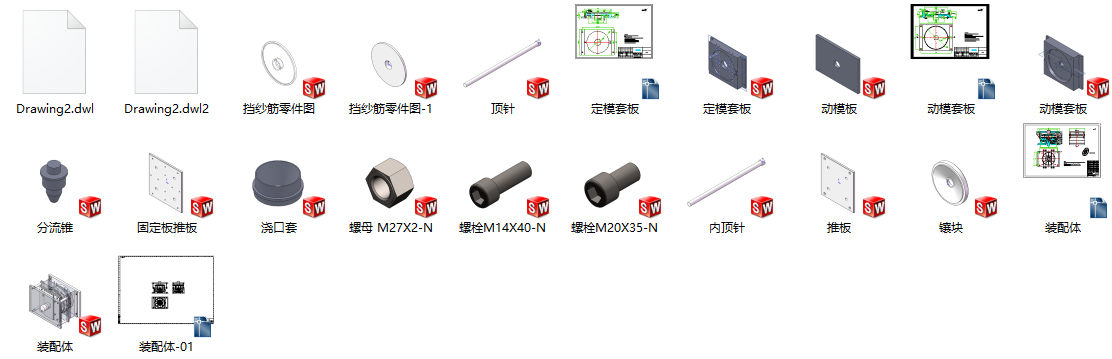

挡纱肋盘压铸模具solidworks18版本、三维模型零件预览图

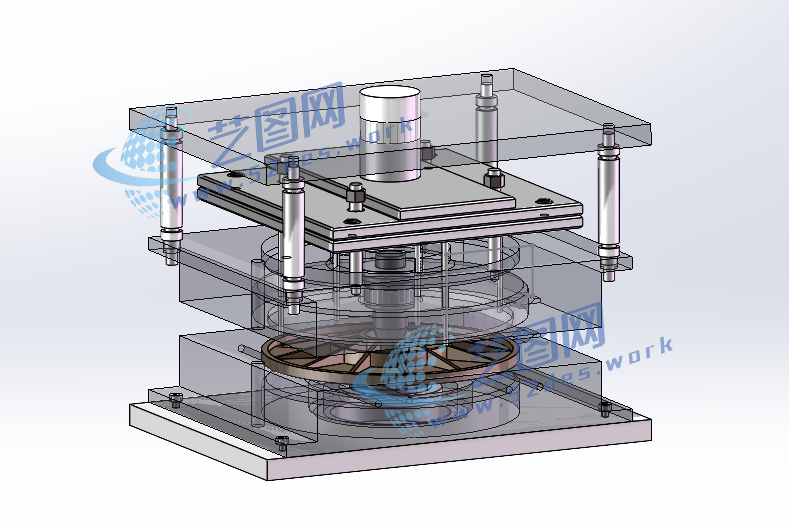

挡纱肋盘压铸模具solidworks18版本三维装配模型

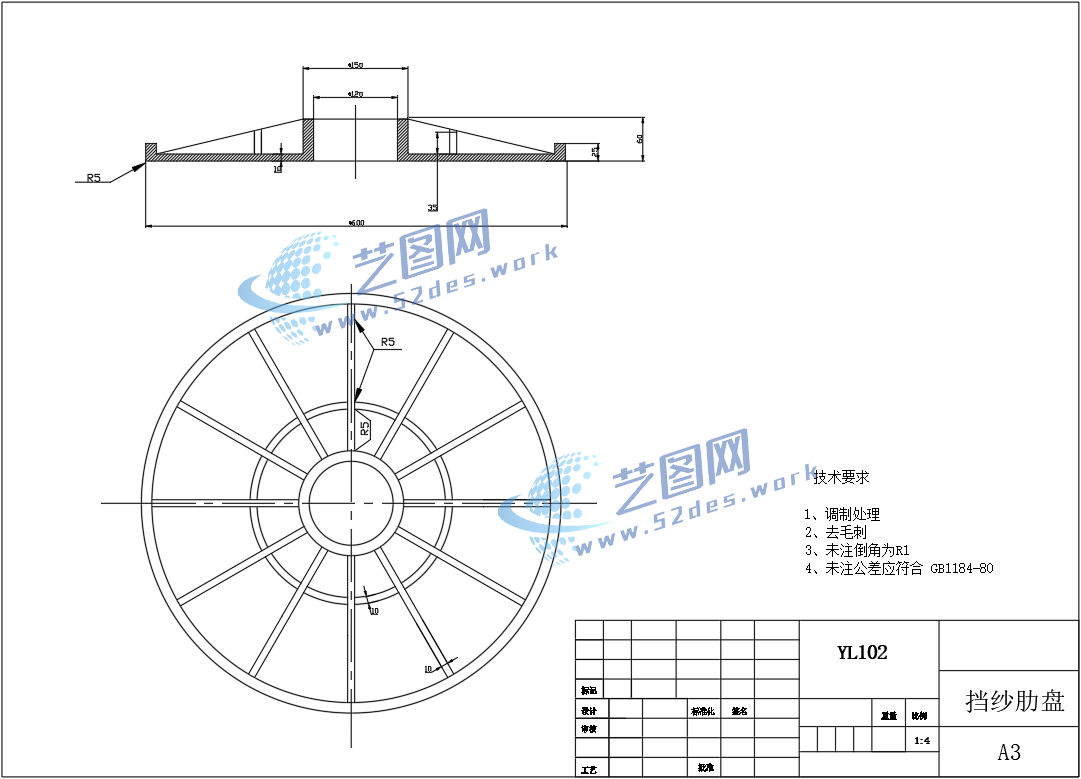

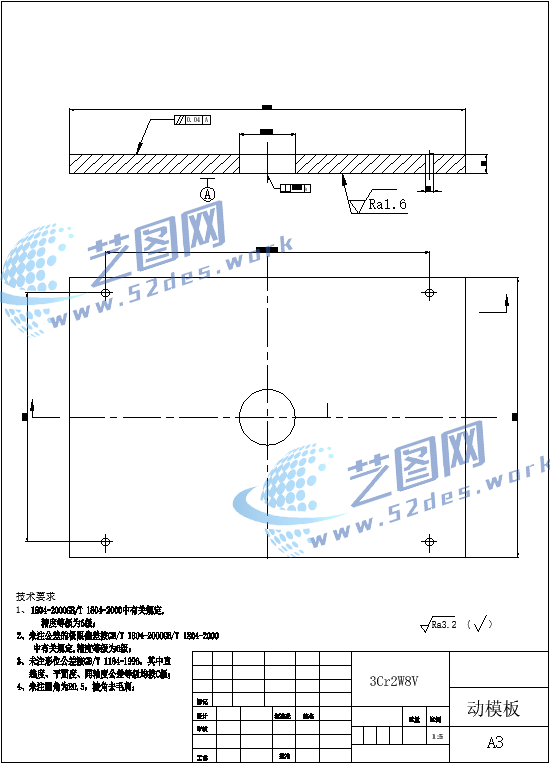

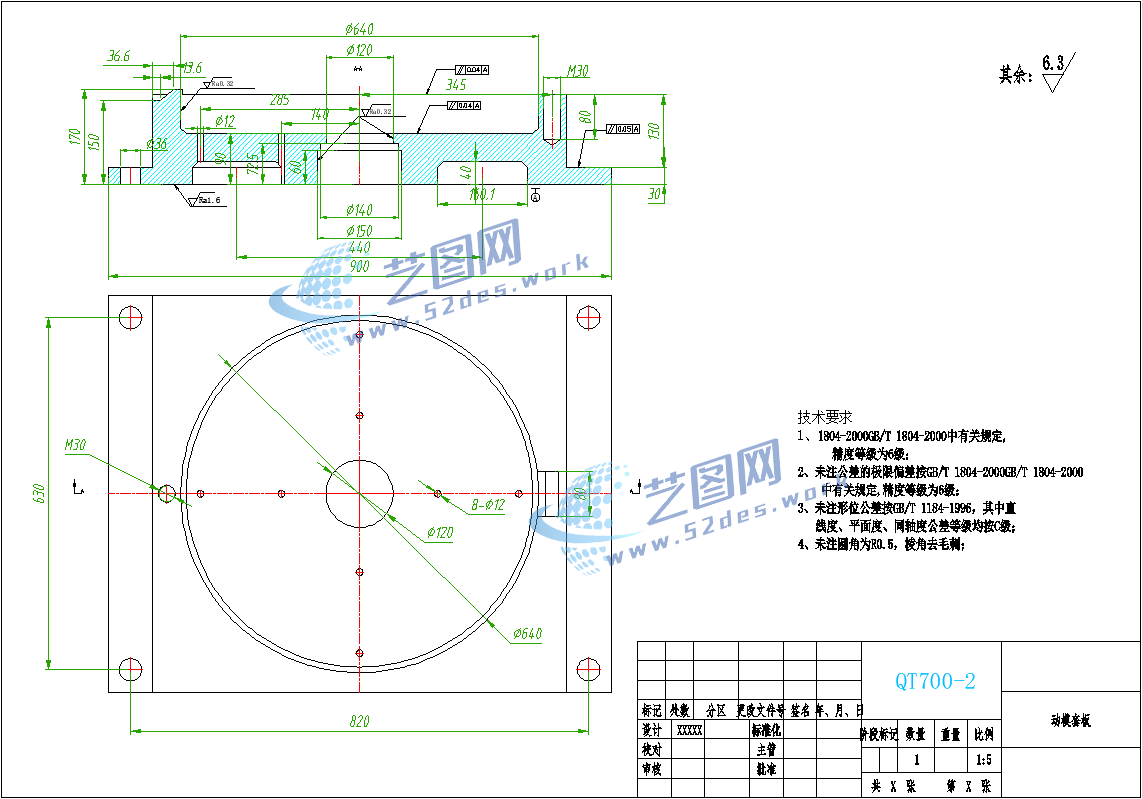

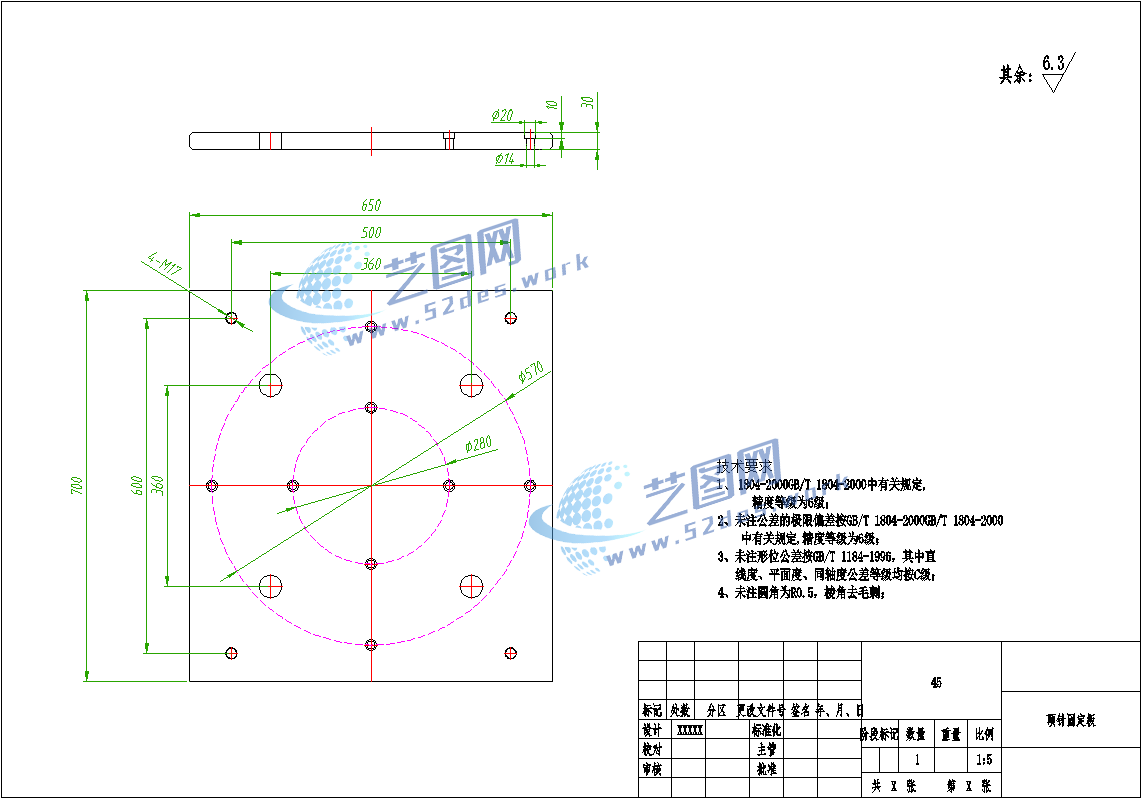

压铸CAD零件图

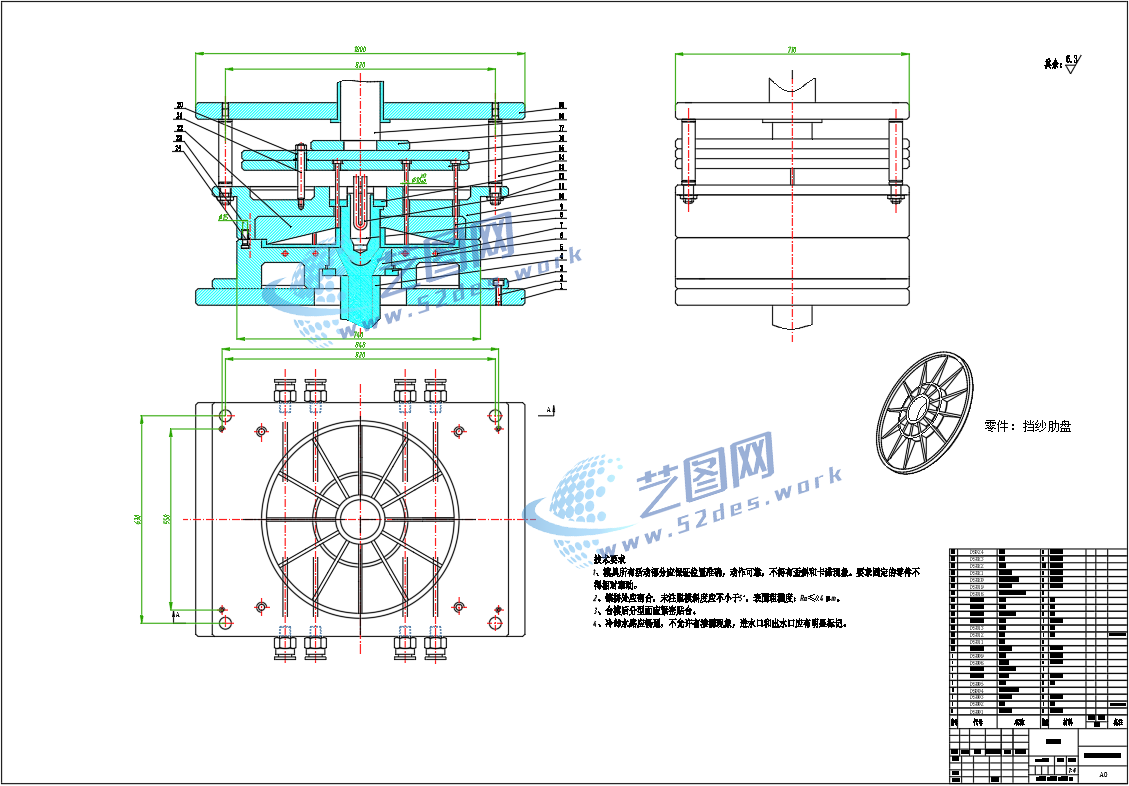

新国标CAD图纸：机械结构设计装配图

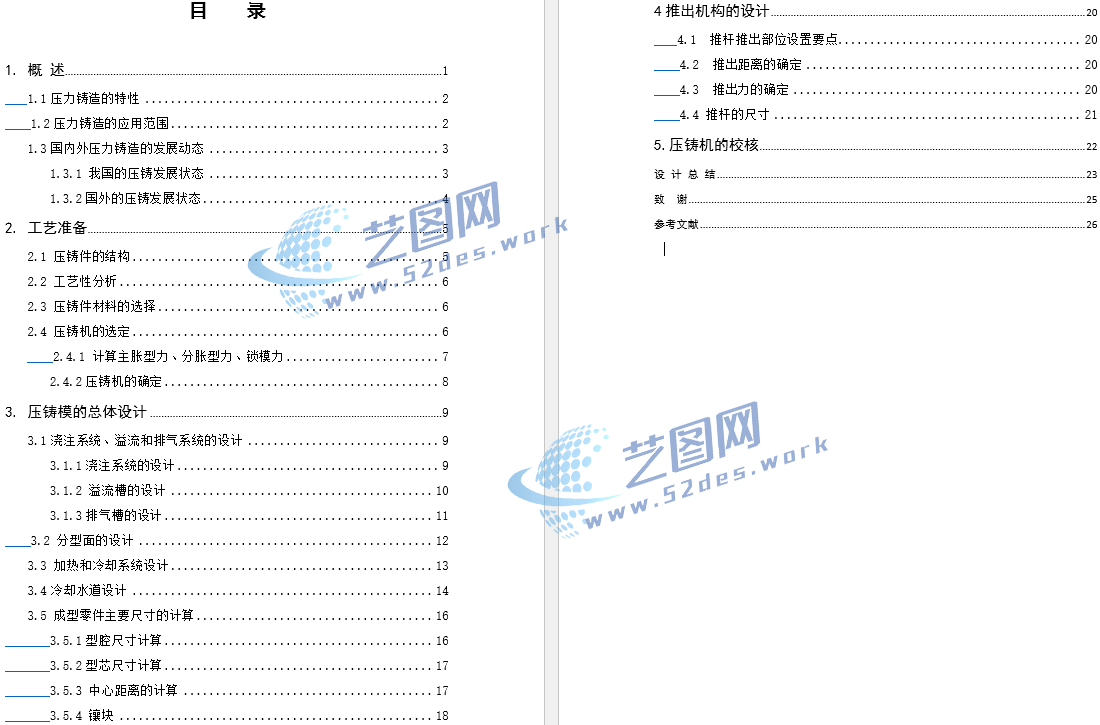

挡纱肋盘压铸模具设计说明书目录

该挡纱肋盘压铸模具针对圆盘类铝合金压铸零件的成型需求进行设计，采用精密压铸模结构，由定模、动模、型腔镶件、浇注系统、导向定位机构及顶出机构组成。模具型腔根据挡纱肋盘结构特点进行优化设计，通过环形流道与中心浇注方式引导金属液均匀充填型腔，减少充型过程中的卷气、冷隔及缩孔缺陷，提高铸件表面质量和内部致密性。

模具采用高精度导柱导套定位结构，保证动定模合模过程稳定可靠；结合模块化镶件设计，便于复杂型腔加工、后期维护及磨损部件更换。内部设置合理的冷却系统与顶出机构，使铸件能够快速成型并顺利脱模，降低热应力变形，提高模具使用寿命。该模具具有结构紧凑、成型精度高、生产效率高等特点，适用于挡纱肋盘及类似圆形薄壁铝合金压铸件的大批量生产制造。
