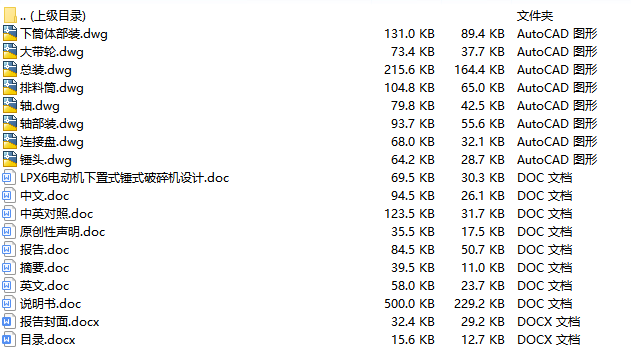

文件内容：CAD图纸、设计说明书
国标CAD图纸：机械结构设计装配图

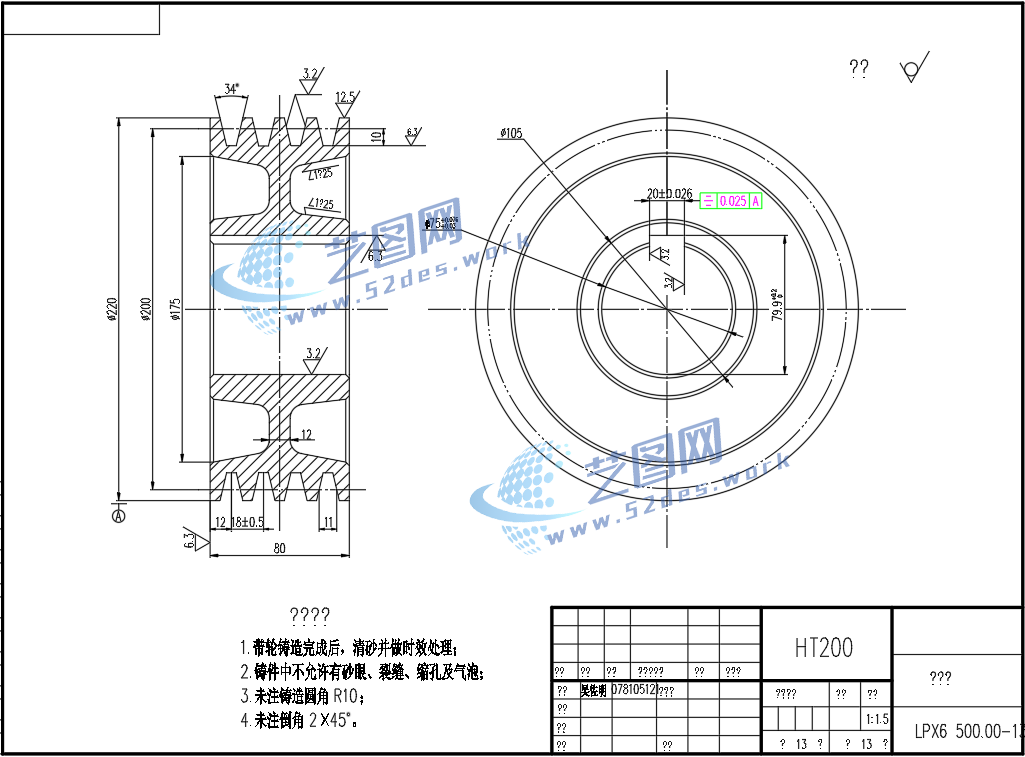

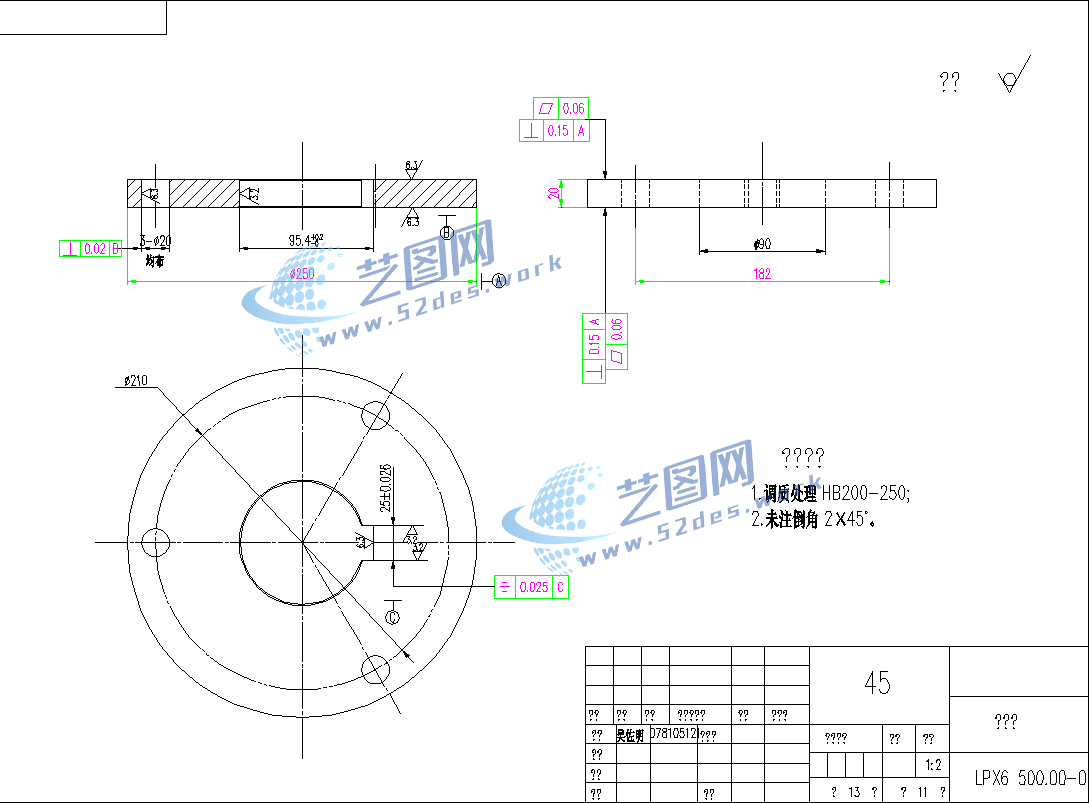

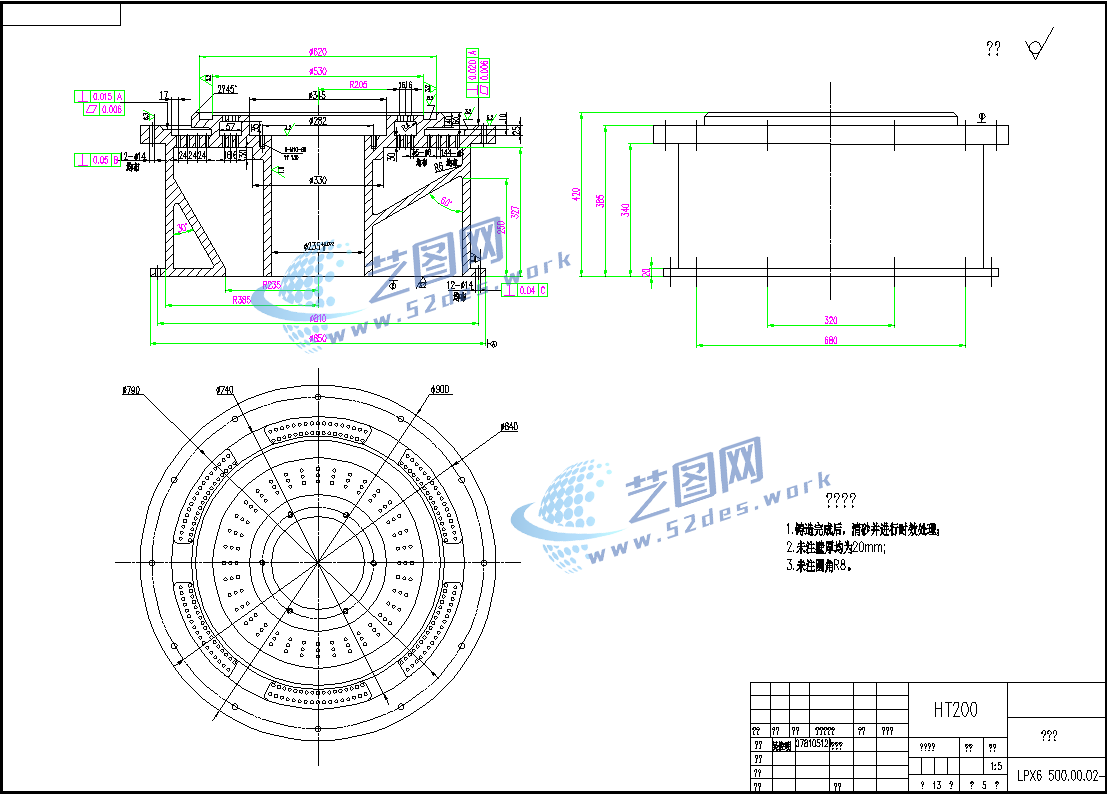

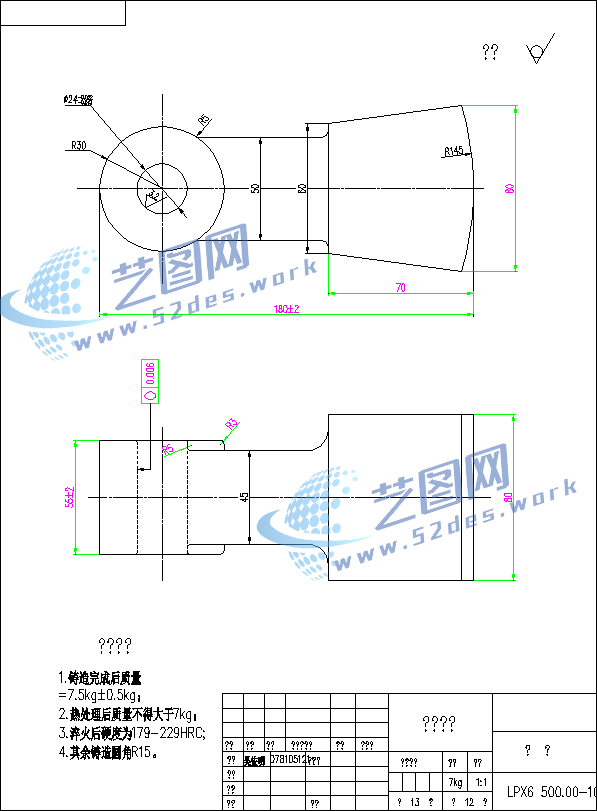

国标CAD图纸：零件图
国标CAD图纸：零件图
国标CAD图纸：零件图
国标CAD图纸：零件图
国标CAD图纸：零件图

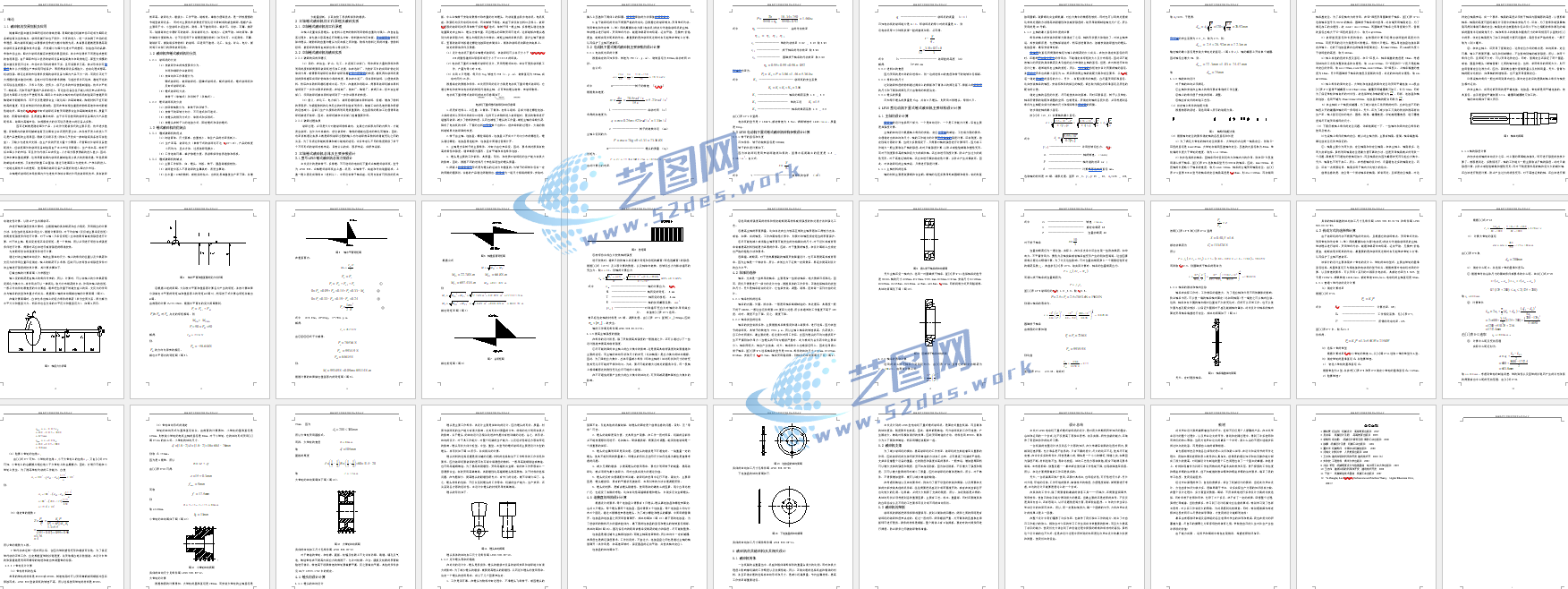

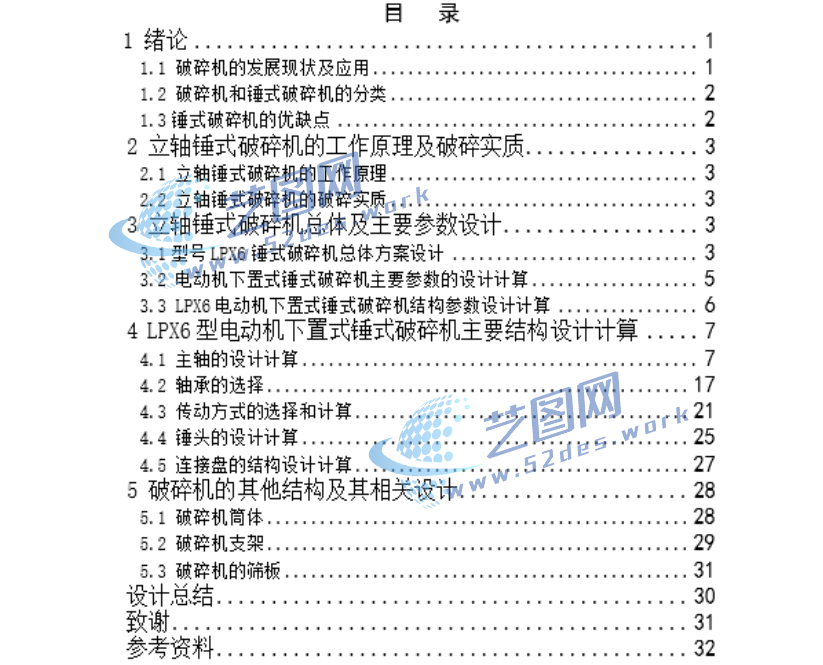

锤式破碎机设计说明书目录
本文介绍了立轴锤式破碎机的工作原理及破碎实质，并对破碎机主要参数进行了设计。本次设计的是单转子、多排锤、不可逆式的电动机下置式立轴锤式破碎机，型号为LPX6 500。立轴锤式破碎机由上盖、机壳、立轴转子、底座和传动装置组成。上盖一侧上面设有喂料口（进料斗），中间设有转子轴承座。机壳内装有可拆换的反击板，中心立轴转子安装有数排对称布置的打击锤头，传动装置由异步电动机、电机机座、张紧机构及传动机构构成，同立轴转子相连，底座下部设有出料口及料斗。破碎腔里面的破碎机构采用单转子多排锤可逆式，单转子即一根主轴，多排锤头通过连接装置固定在主轴上，锤头交错布置。而且锤头的回转采用可逆式，这样能够在锤头遇到大的破碎阻力时，锤头向相反的方向转动，减轻主轴的承载负荷，保护主轴不被损坏。里面的破碎衬板通过螺栓连接固定在筒体上。筒体和破碎机构固定在底架上。
