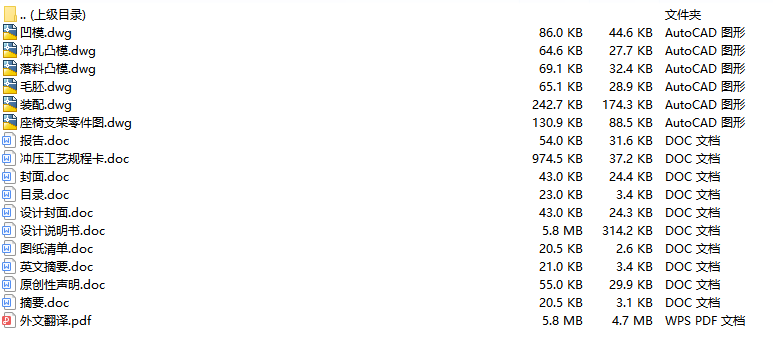

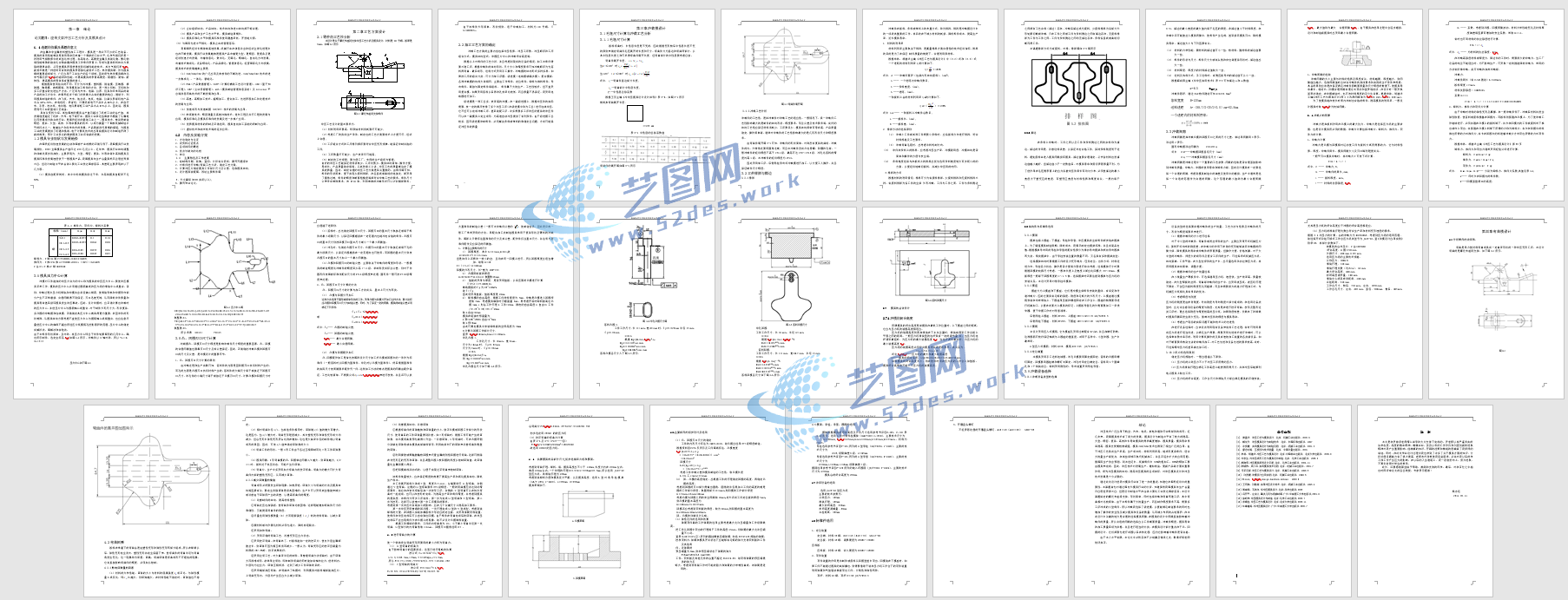

文件内容:CAD图纸、设计说明书

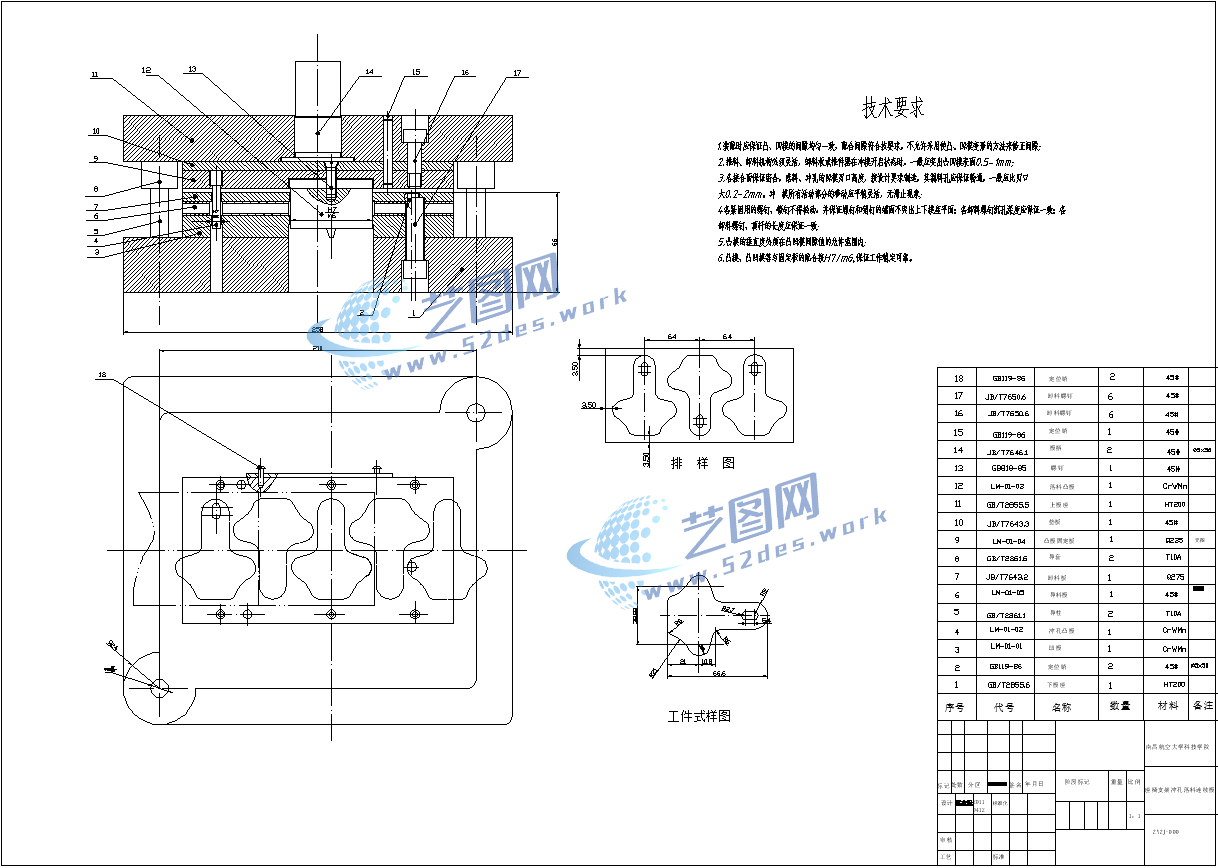

国标CAD图纸:模具设计装配图

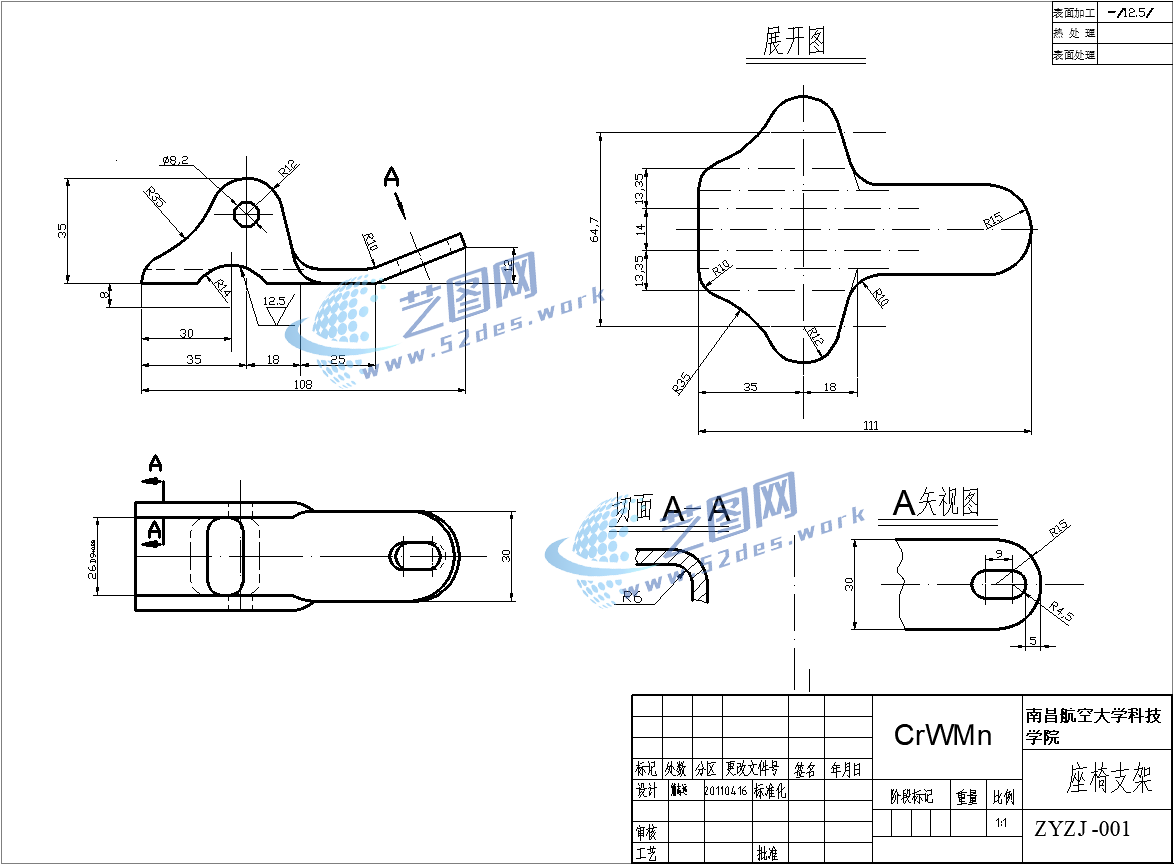

国标CAD图纸:零件图

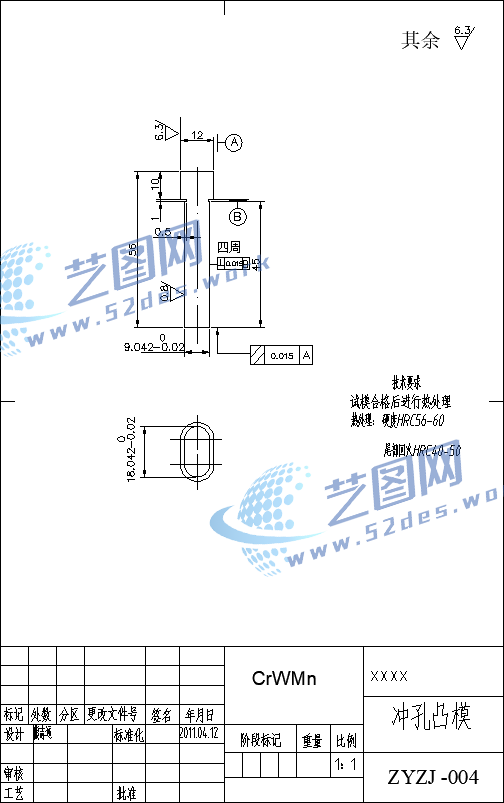

国标CAD图纸:零件图

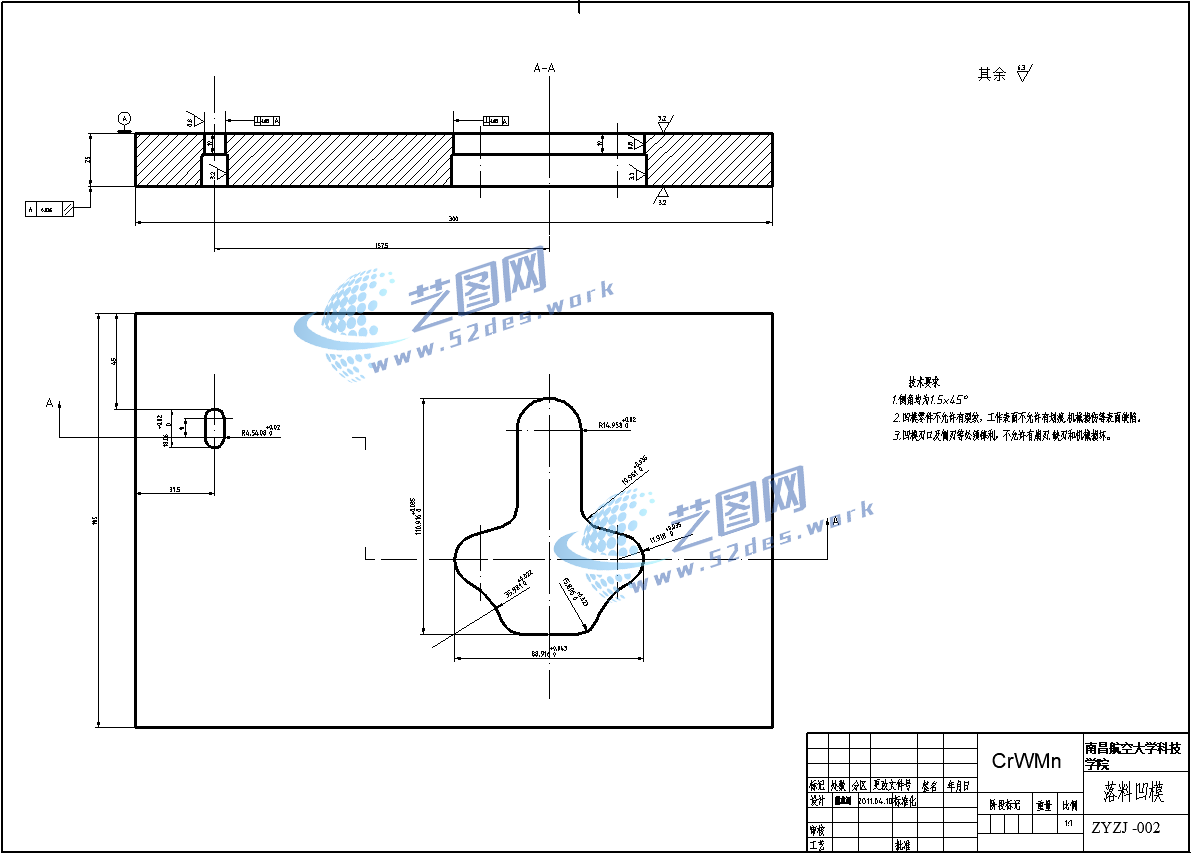

国标CAD图纸:零件图

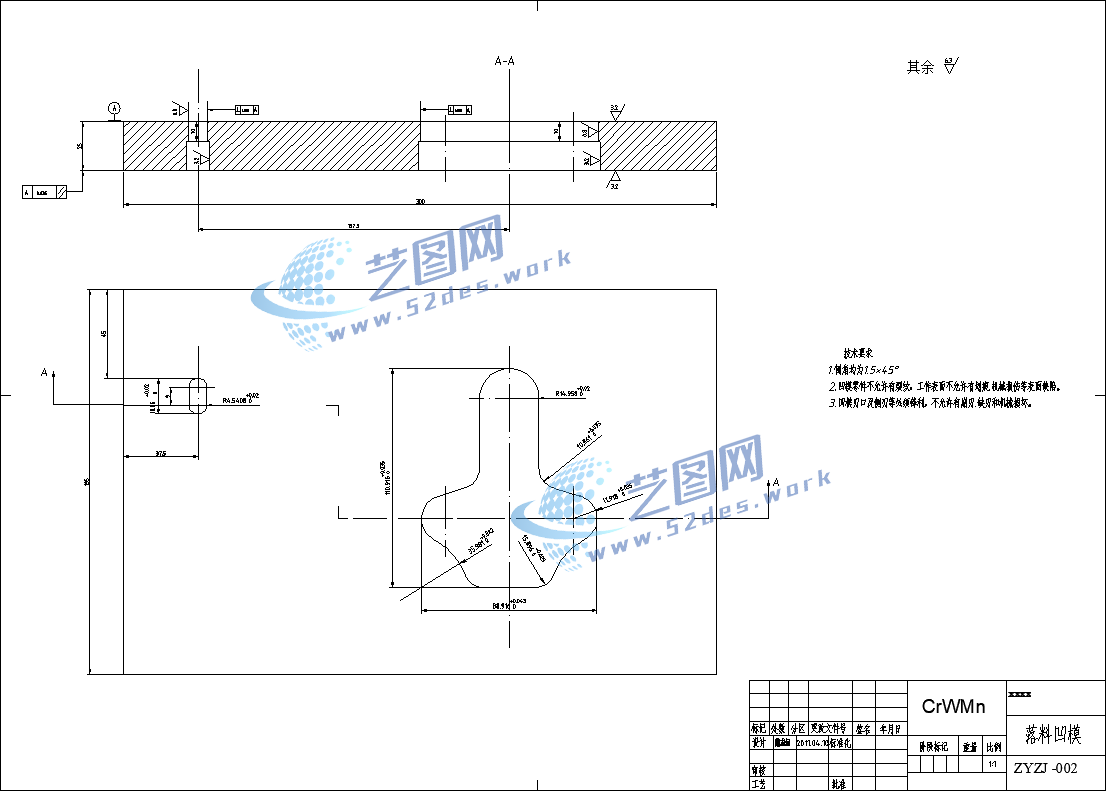

国标CAD图纸:零件图
国标CAD图纸:零件图

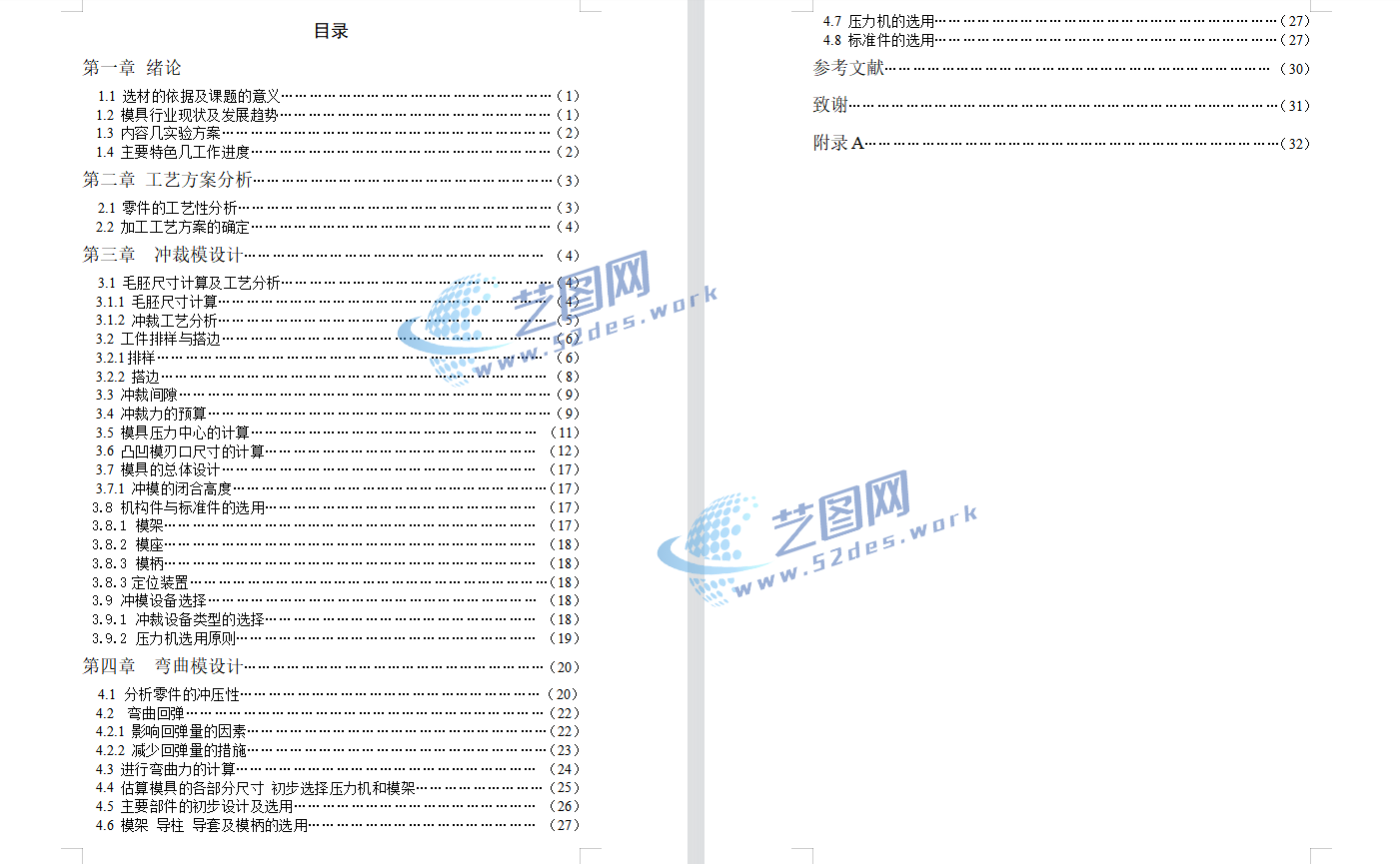

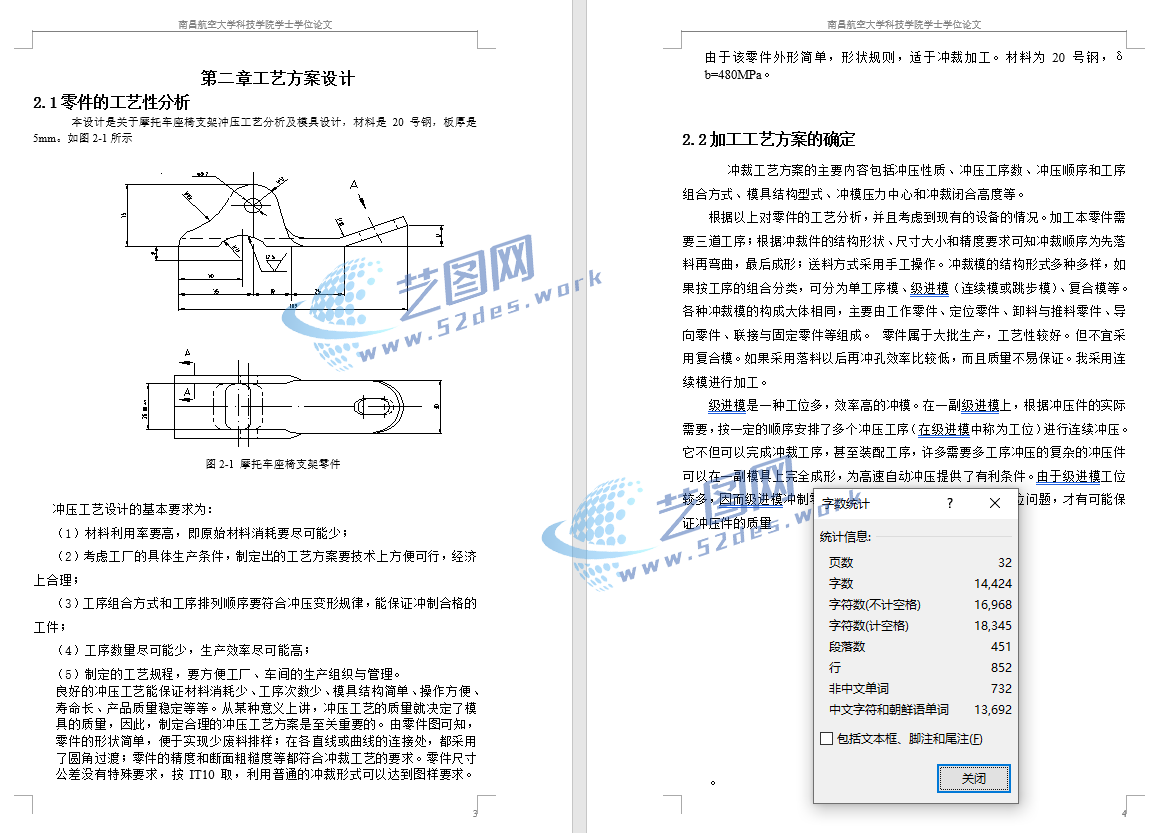

座椅支架模具设计说明书目录
本设计课题给定的是某摩托车座椅支架,形状简单,同时包括冲裁和弯曲两道工序,其中弯曲相对比较简单。在本次设计中关键的地方是合理的选择模具间隙,在模具的设计中间隙直接影响着冲裁件的质量,所以合适的间隙的选择应以工件断面质量、冲裁件精度、模具寿命和加工质量四项为依据,并且进行适当的分类。在模具设计部分重点在于凸、凹模的设计,它们都要先进行试模合格以后再热处理,因为它影响着冲裁件是否合格。
由于本零件属于大批量生产,而且制作精度要求不高,需要多工序冲成的小型零件。所以冲裁我选择了级进模,以便能满足制造要求的同时也增加了操作的安全性及减少模具和设备的数量,从而减少车间的占地面积。
