纸盒机包装成型机机械结构设计SW21版三维模型含说明书CAD图纸C22620

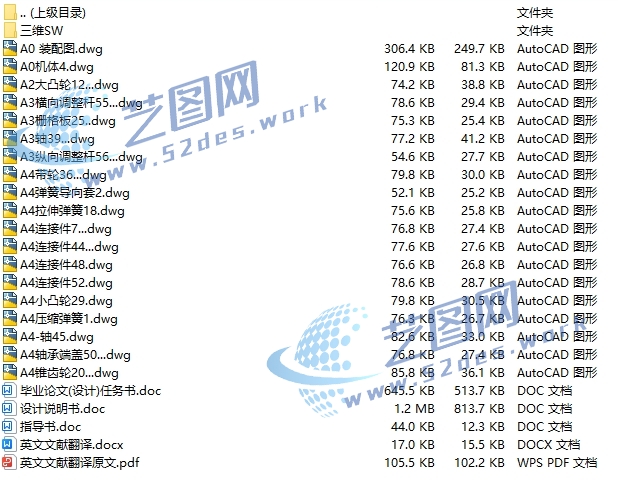

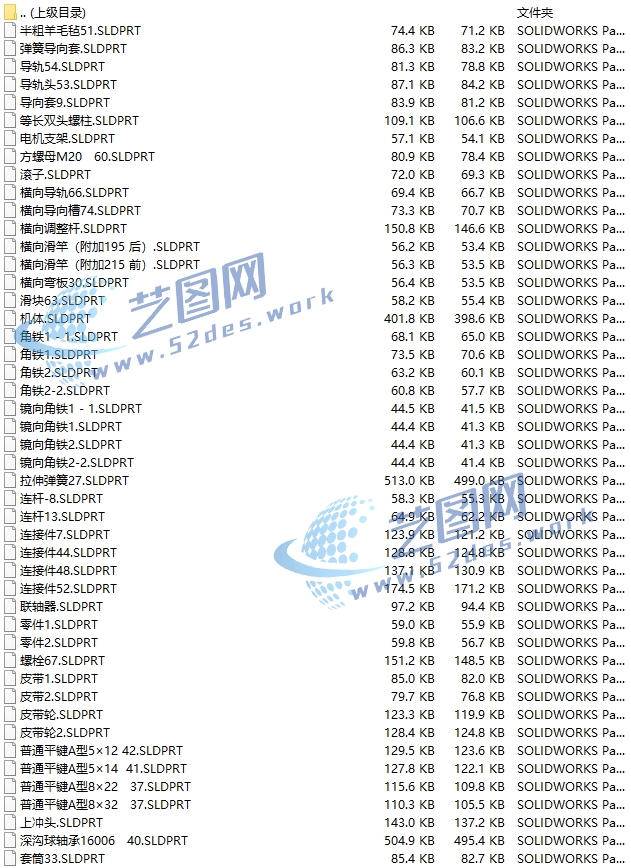

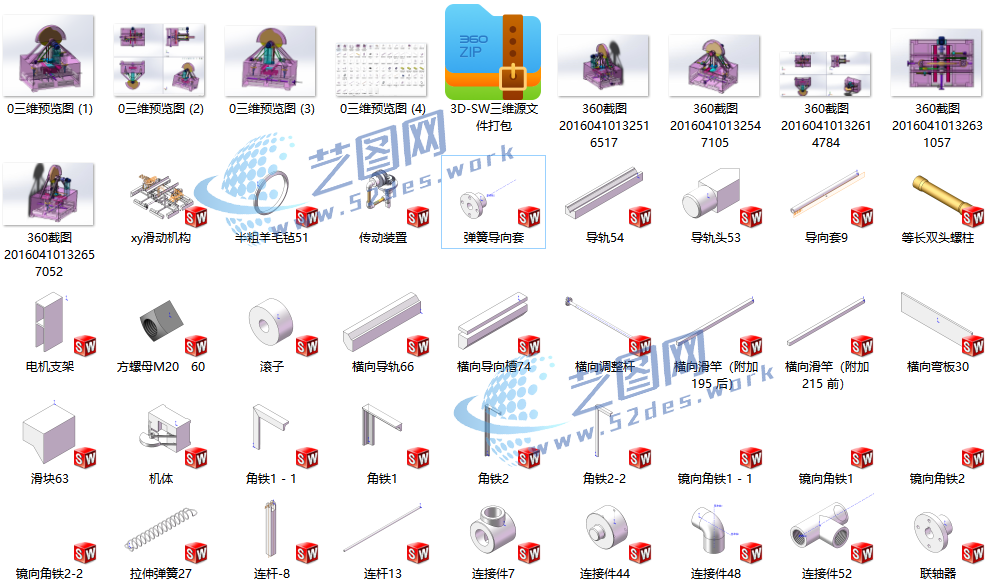

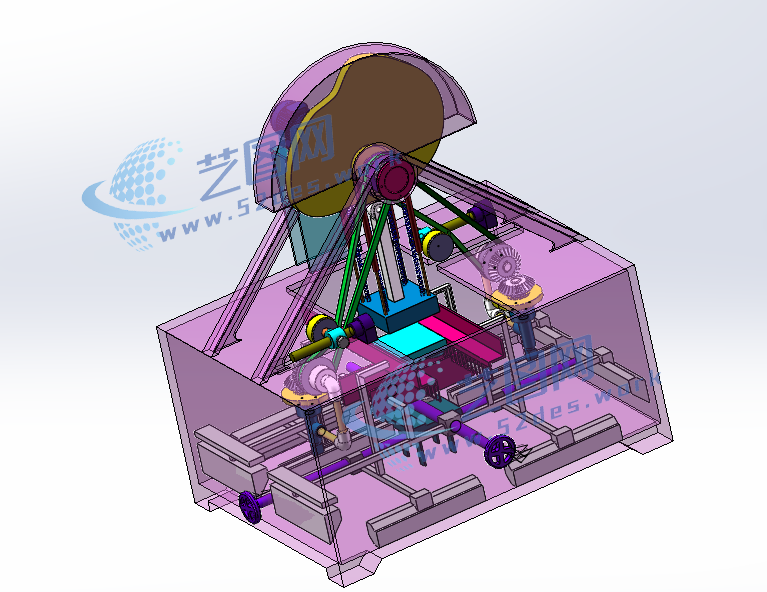

文件内容：solidworks21版三维模型、CAD图纸、设计说明书 纸盒机包装成型机solidworks21版本模型源文件纸盒机包装成型机solidworks21版本、三维模型零件预览图 纸盒机包装成型机solidworks21版本三维装配模型

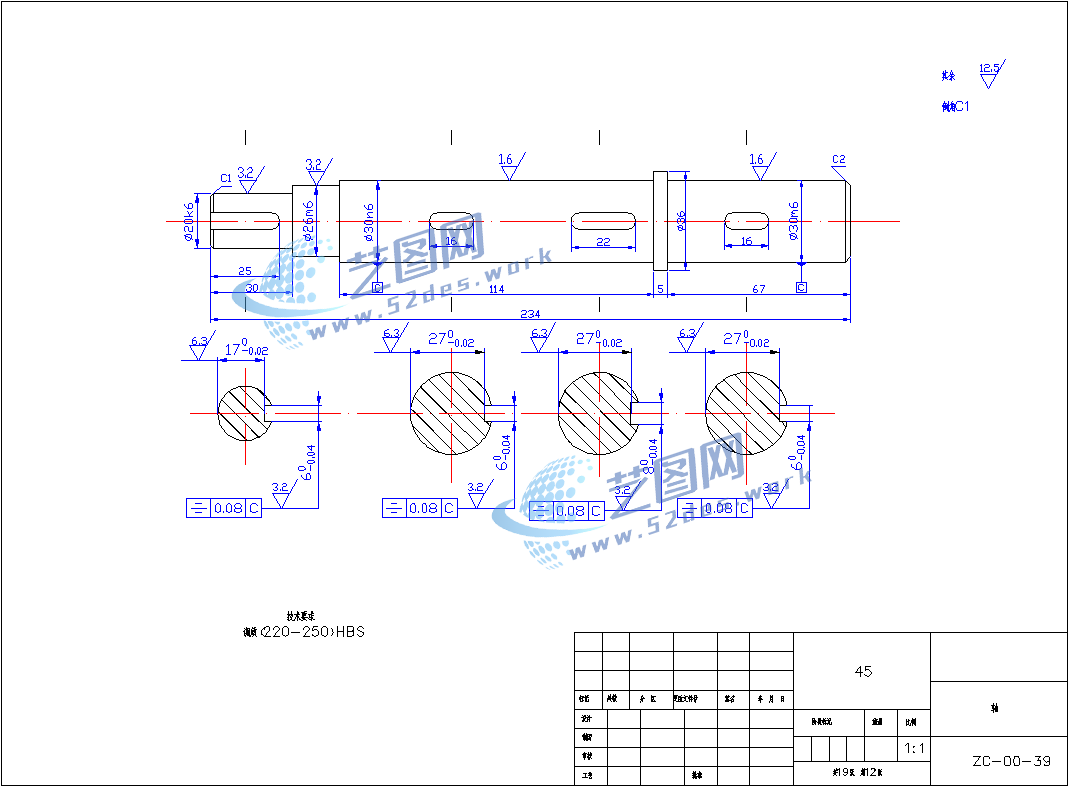

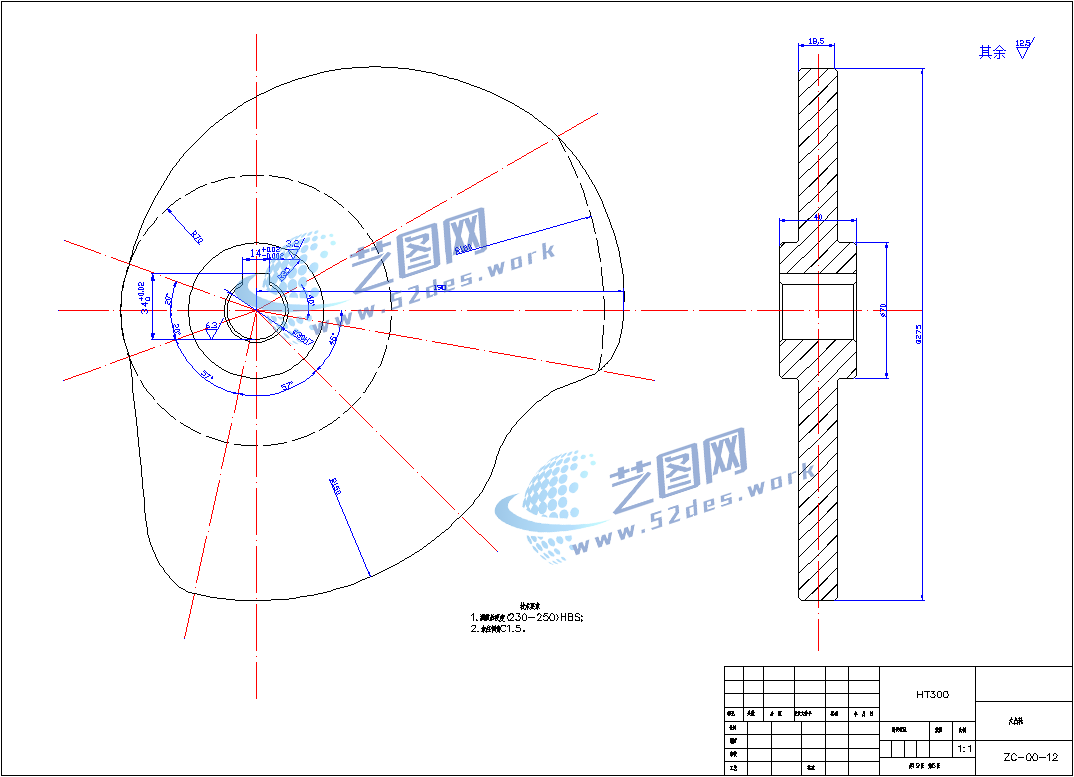

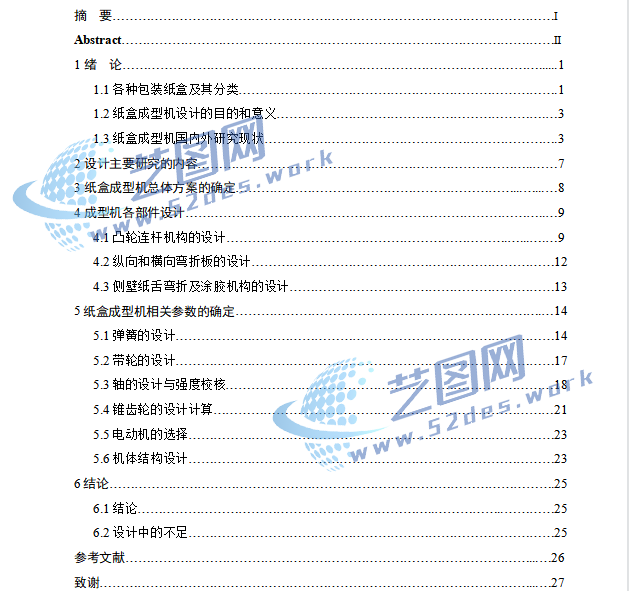

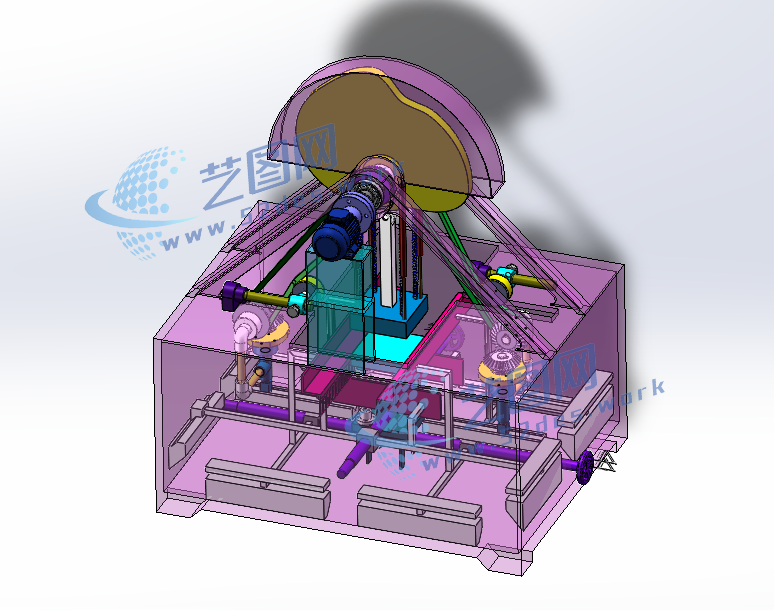

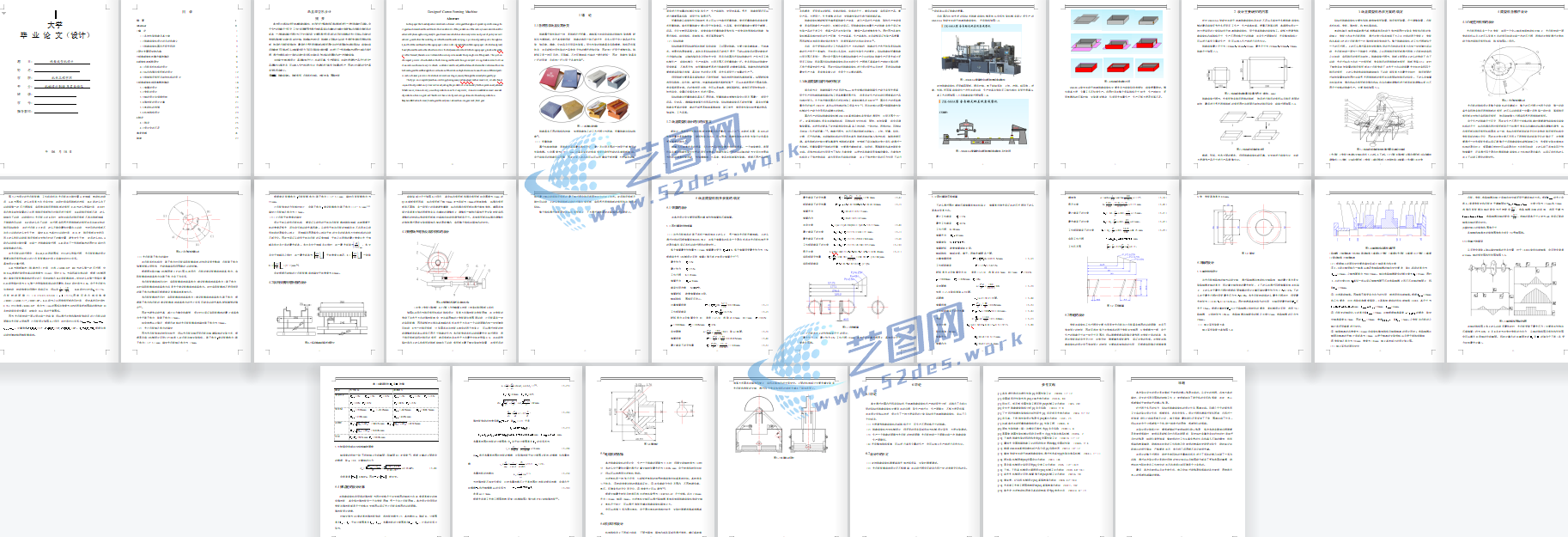

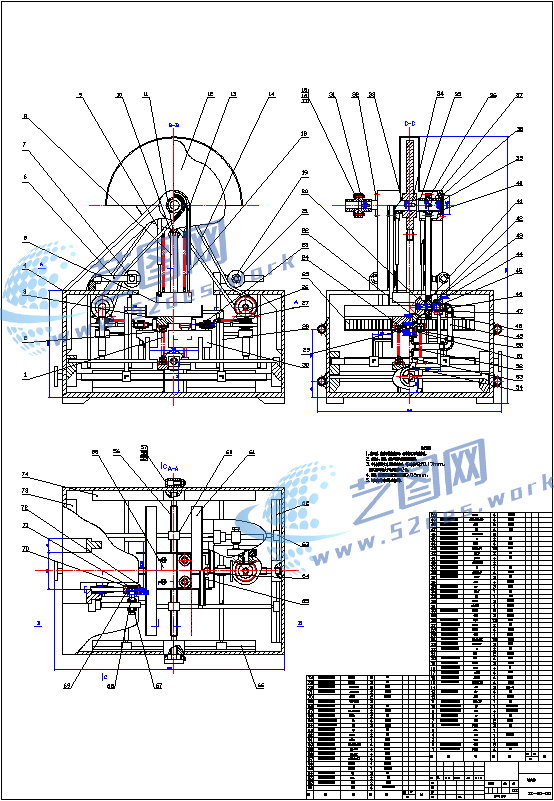

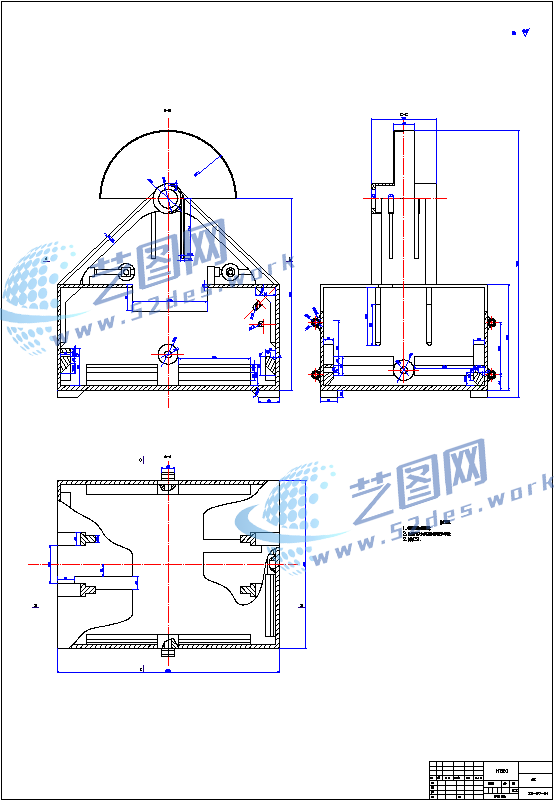

纸盒机包装成型机solidworks21版本三维装配模型 国标CAD图纸：机械结构设计装配图 国标CAD图纸：零件图 国标CAD图纸：零件图 国标CAD图纸：零件图 纸盒机包装成型机设计说明书目录

本文设计的粘贴式天地盖纸盒成型机，将已经经过剪裁和压痕的纸板进行一次性纸盒冲压成型。由于生产的纸盒尺寸可变，工作之前需要预先通过转动具有双向螺纹的长螺柱来调节纵向和横向弯板间的距离，一次纸盒成型过程分为几个时间阶段，主要是通过已设计好的不规则轮廓的大小凸轮以及成对的带轮和锥齿轮完成时间上的控制。纸板输送定位后，纸板随上可换冲头运动，先弯折带有纸舌两侧的纸板，然后进行纸舌弯折涂胶，最后进行另外两侧纸板的弯折同时与经过表面涂胶的纸舌粘贴，成型完成后纸盒随下可换冲压头在弹簧作用力下返回至成型初始位置，在进行下一张纸板输送的同时完成出料过程，通过协调各部分之间的运动时间关系完成在各个机构运动周期内的一次纸盒成型。该机型为全机械设计，具有整体尺寸小、机能可靠、生产周期短、并能方便调节产品尺寸进行产品调整作业等优点，可以接入生产线流水作业，也能够进行单件少批量的生产，因此它对实际的生产具有很多现实意义。
