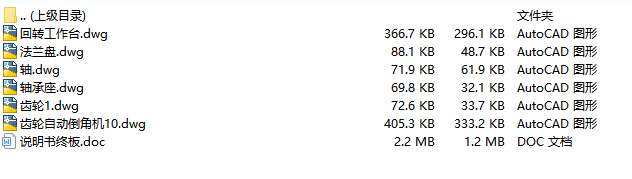

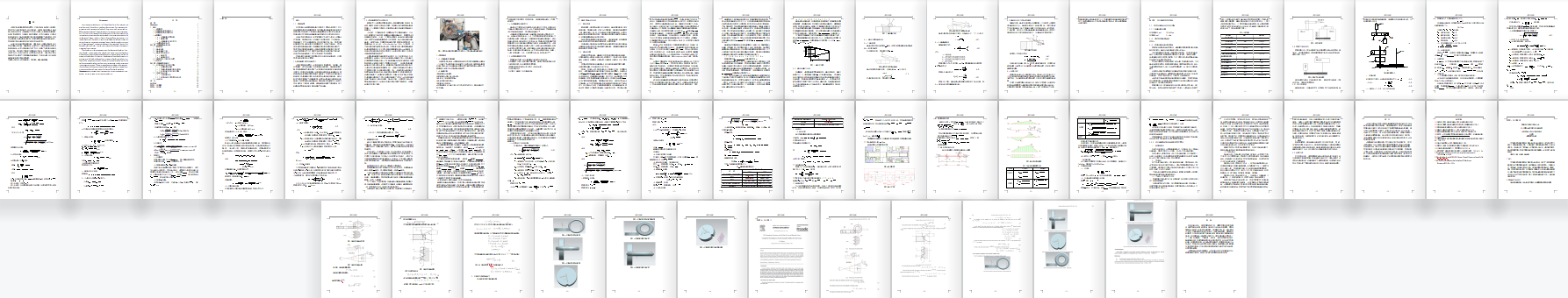

文件内容：CAD图纸、设计说明书
新国标CAD图纸：机械结构设计装配图

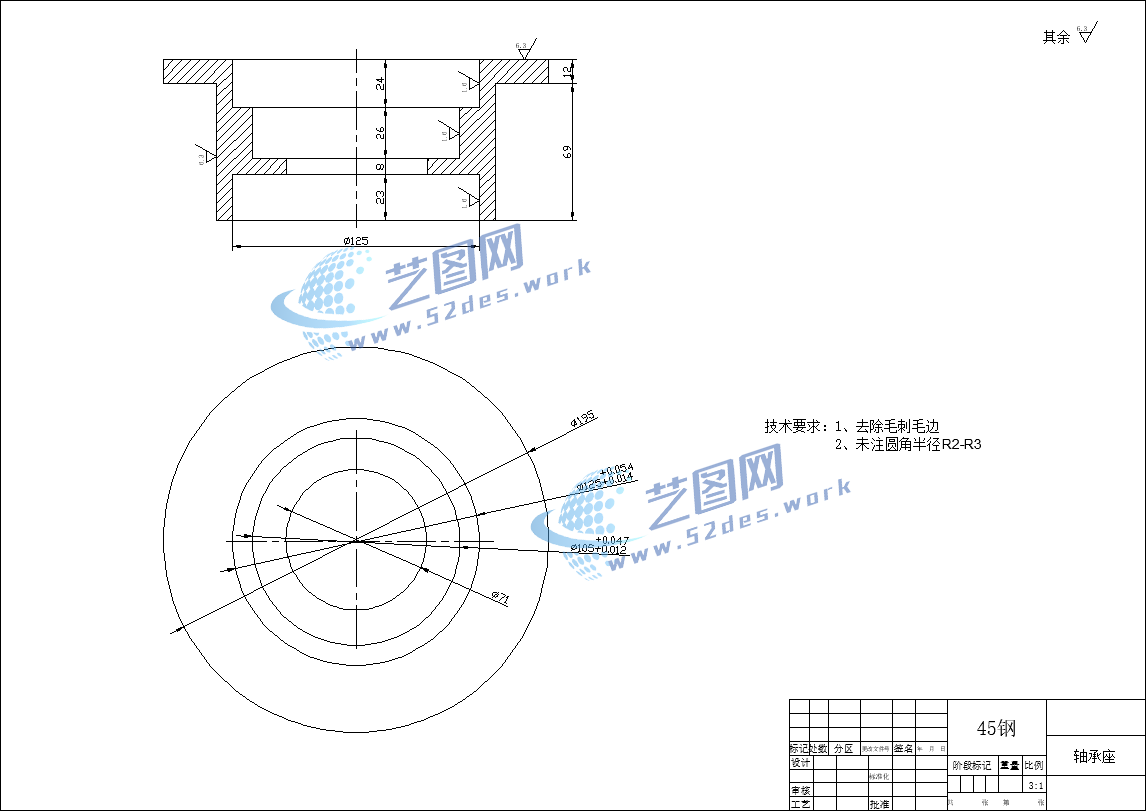

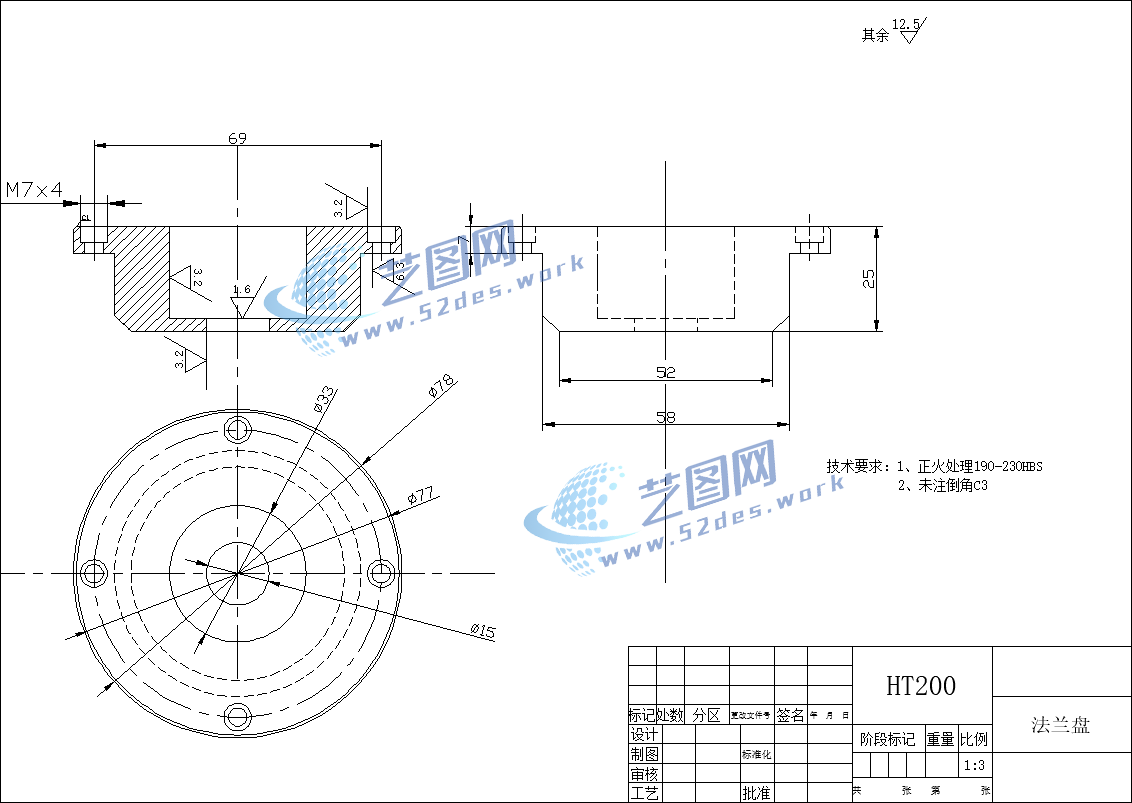

新国标CAD图纸：零件图
新国标CAD图纸：零件图
新国标CAD图纸：零件图
新国标CAD图纸：零件图

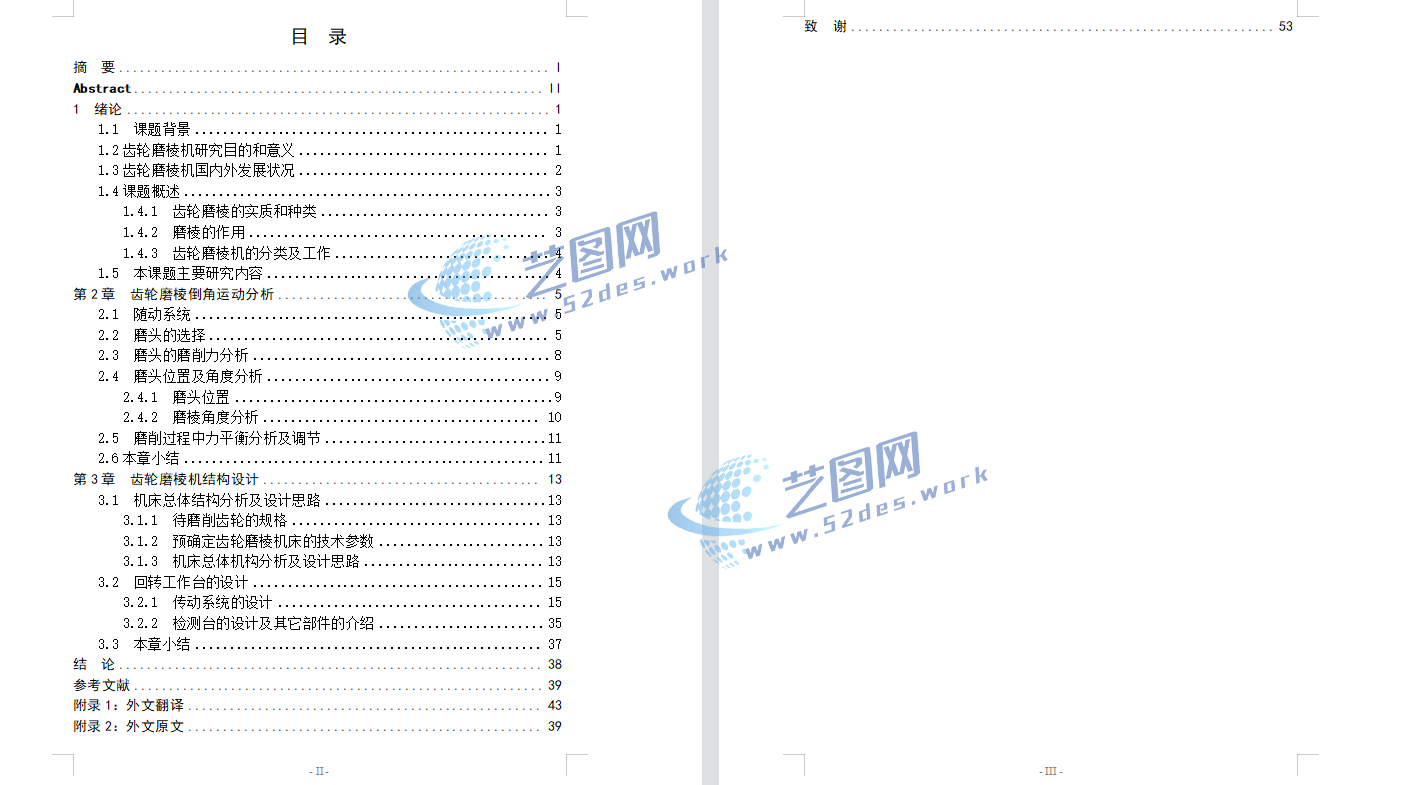

自动倒角机设计说明书目录
齿轮作为机械领域中重要的传动零件，它的加工制造一直受到人们的重视。其加工可分为粗加工和精加工。粗加工有滚齿、插齿等，精加工有剃齿、磨齿等。在经过粗加工后，齿的端部会产生飞边以及毛刺。由于锋利的棱角和毛刺的存在，影响其外观、传动精度、再加工和装配，并产生传动噪音，以至使齿轮的性能可靠性、寿命和润滑效果下降，更主要的是降低了齿轮的质量，而且还会导致整个机械系统不能正常工作，因此我们需要考虑给齿轮倒角去毛刺。现在齿轮加工后的去翻边毛刺已成为齿轮加工的必要工序。
本设计中的倒角并不是指圆柱倒角，而是小倒角，也就是齿廓倒棱，所以我设计用磨头进行倒角，即磨棱倒角。由此我设计一个磨棱倒角机来实现对齿轮的自动倒角。本文对齿轮倒角技术进行了分析，并提出了齿轮自动倒角机的可行性方案。对机床进行了整体工作原理的设计和分析。对机床在工作情况下进行受力分析，设计出传动方案，并对其传动件进行设计、计算。得出了较合理的设计方案，解决了大型齿轮磨棱倒角效率低、工时长的问题，设计的齿轮磨棱倒角机有较为广阔的使用前景。
