托板冲裁冲压落料冲孔模具毕业设计说明书CAD图纸C20266

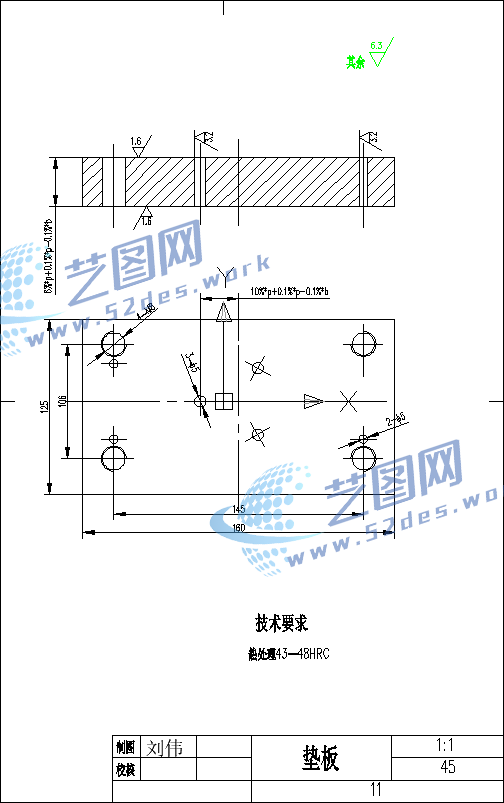

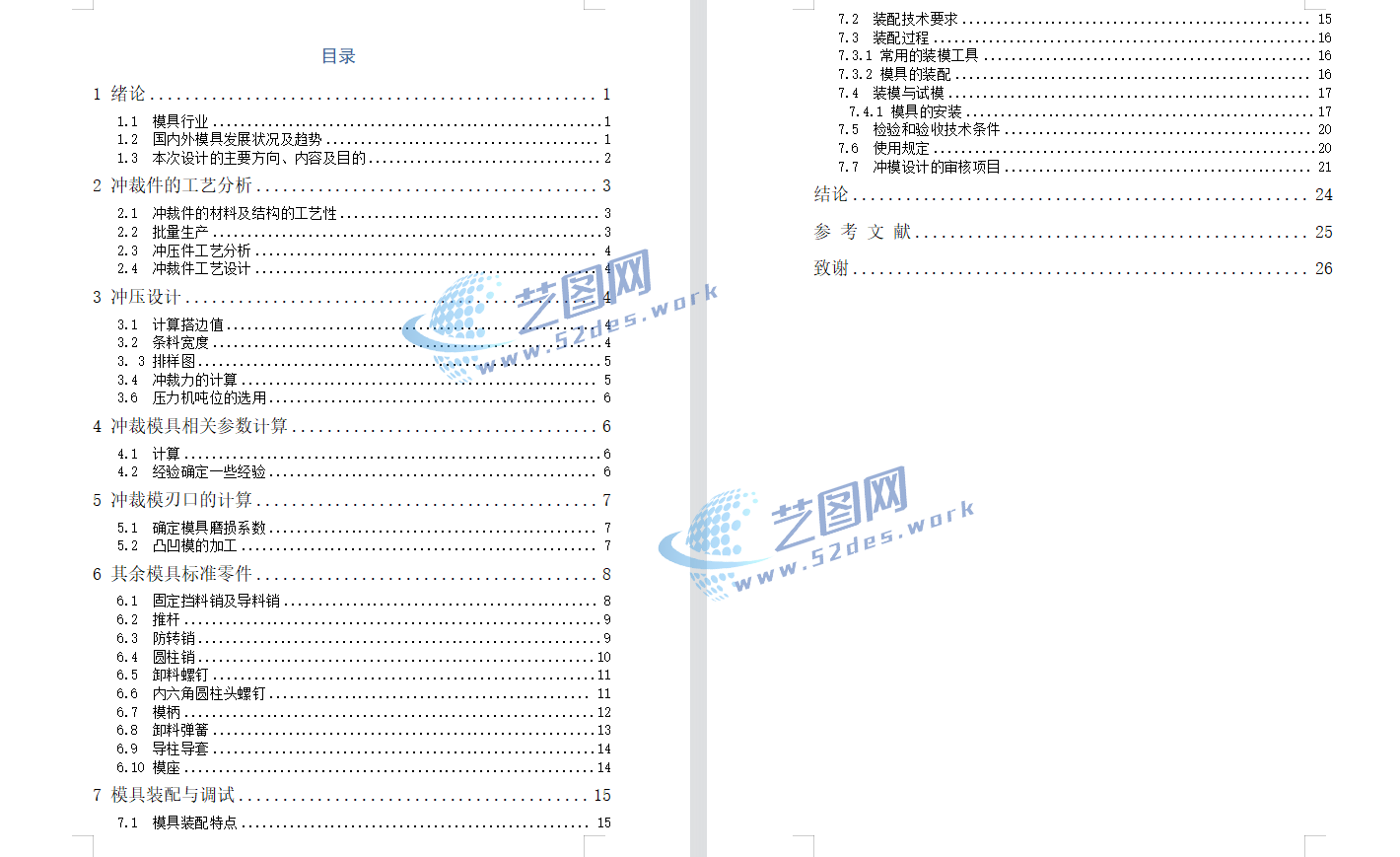

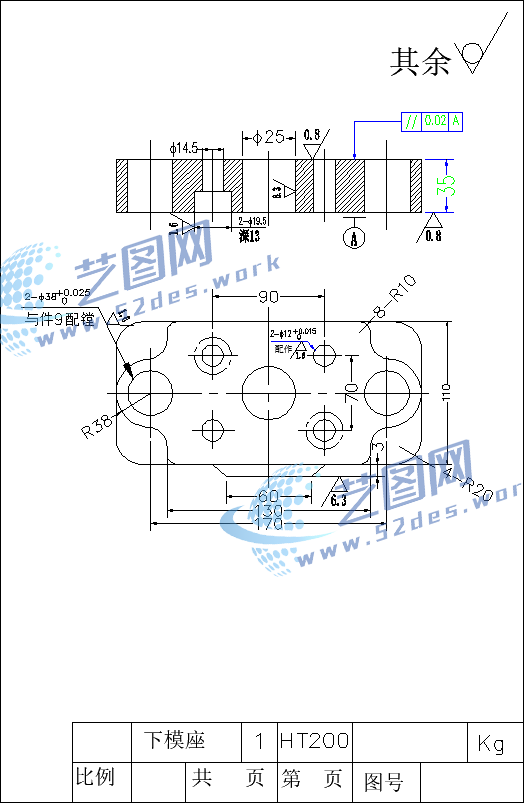

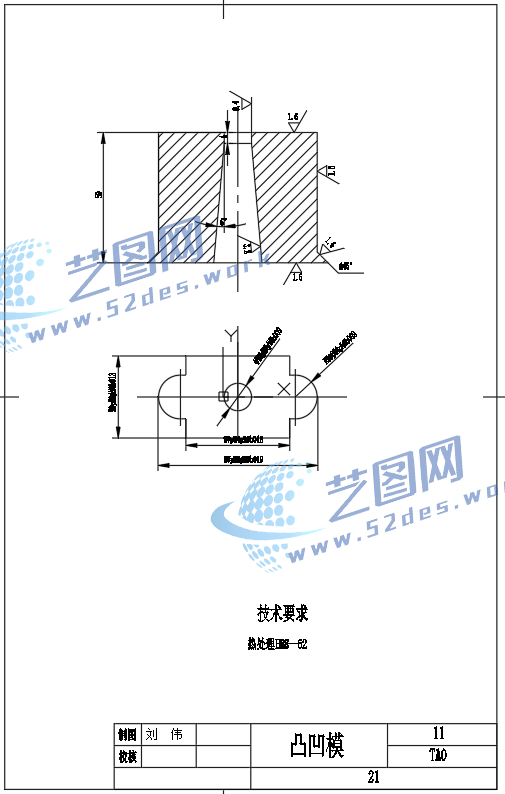

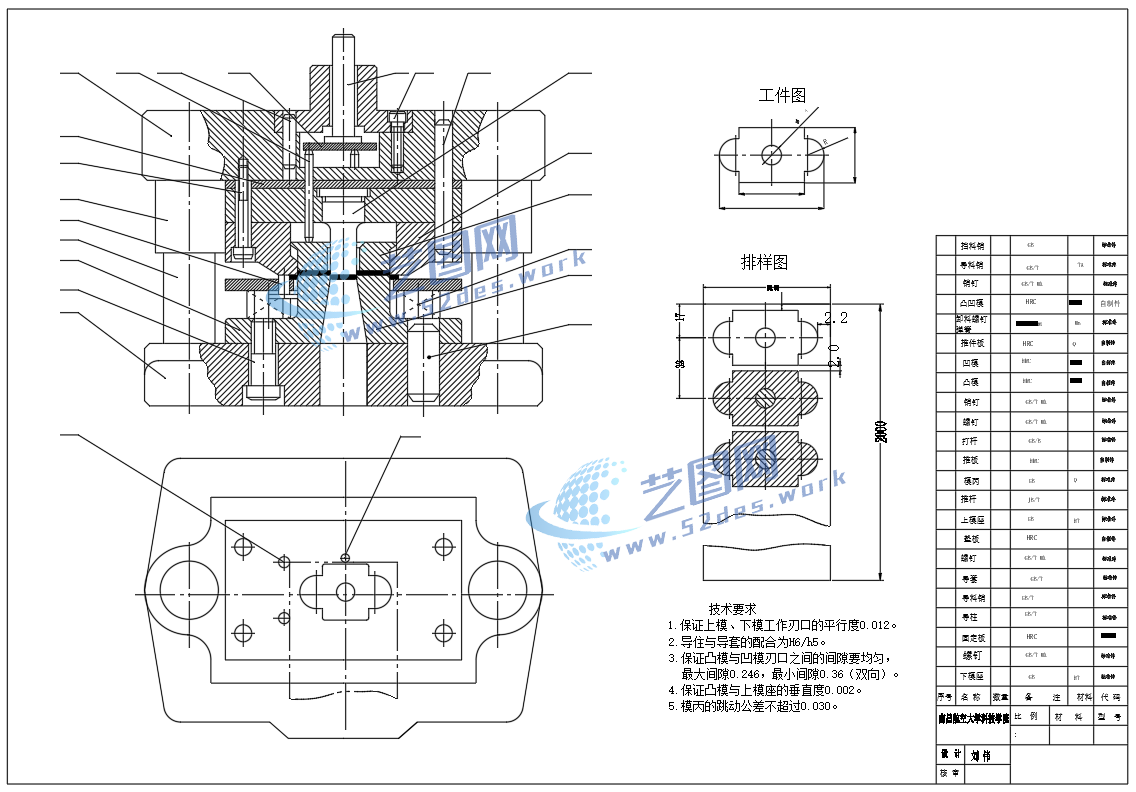

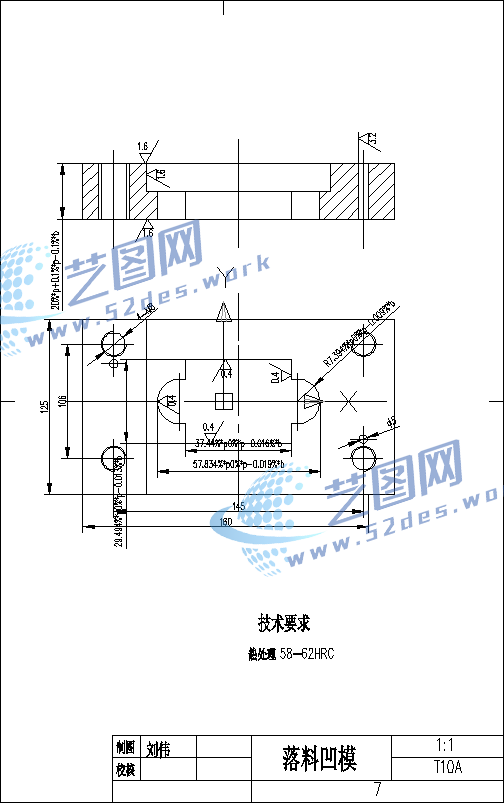

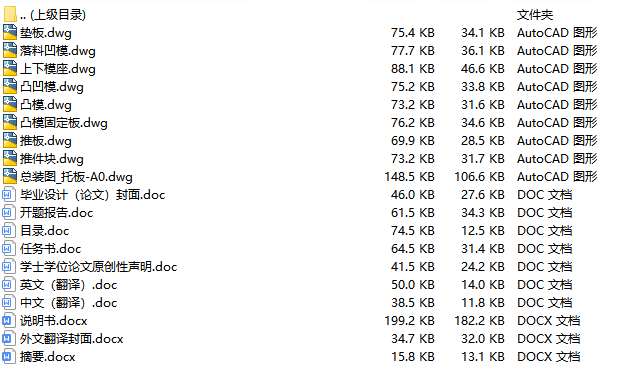

文件内容：CAD图纸、设计说明书托板冲裁冲压模具CAD图纸 托板冲裁冲压模具CAD图纸托板冲裁冲压模具CAD图纸 托板冲裁冲压模具CAD图纸 托板冲裁冲压模具CAD图纸 托板冲裁冲压模具设计说明书目录

冲压模具在实际工业生产中应用广泛。在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。随着当今科技的发展， 工业生产中模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值。

本文提出采用模具来生产冲压件的新工艺，并针对某规格夹具冲压件设计了复合模。该模具设计的难点主要是如何解决好零件中的孔冲裁、确定模具结构、如何进行模具的制造及冲裁方案选定等。本文结合冲压件的特点，具体解决了压力机的选择与校核、凸模和凹模刃口尺寸计算及结构设计、定位方案设计、卸料方式的设计、主要模具零件的加工工艺、标准零件的选用、模具的装配等一系列的设计工作，这些设计可为类似的零件模具设计提供现实的指导意义。此次模具设计的突出特点是尝试使用复杂的复合模具，解决常规冲压工艺模具套数多、工艺路线长、生产成本高、效率低等缺点，并为以后此类零件冲压工艺的编制及模具设计提供了可靠的依据。

本文介绍的模具实例结构简单实用，使用方便可靠，对类似工件的大批量生产具有一定的参考作用。
