盒类零件注塑模具设计含说明书CAD图纸C22751

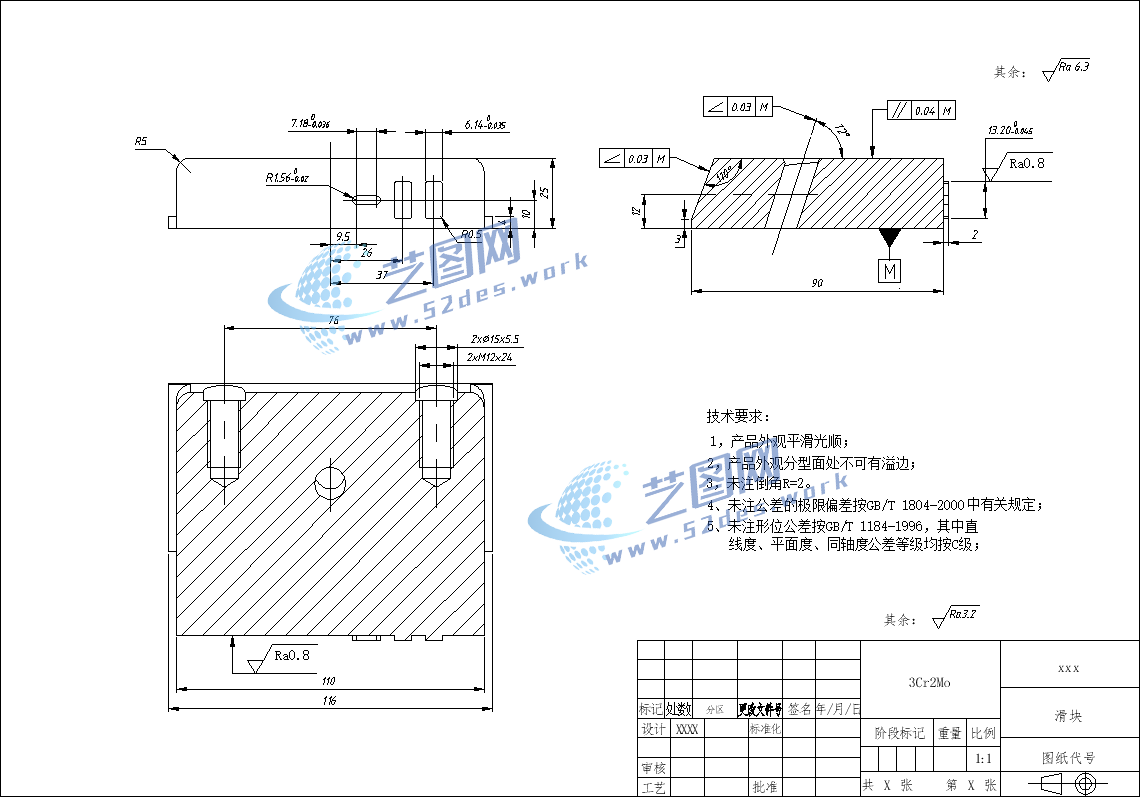

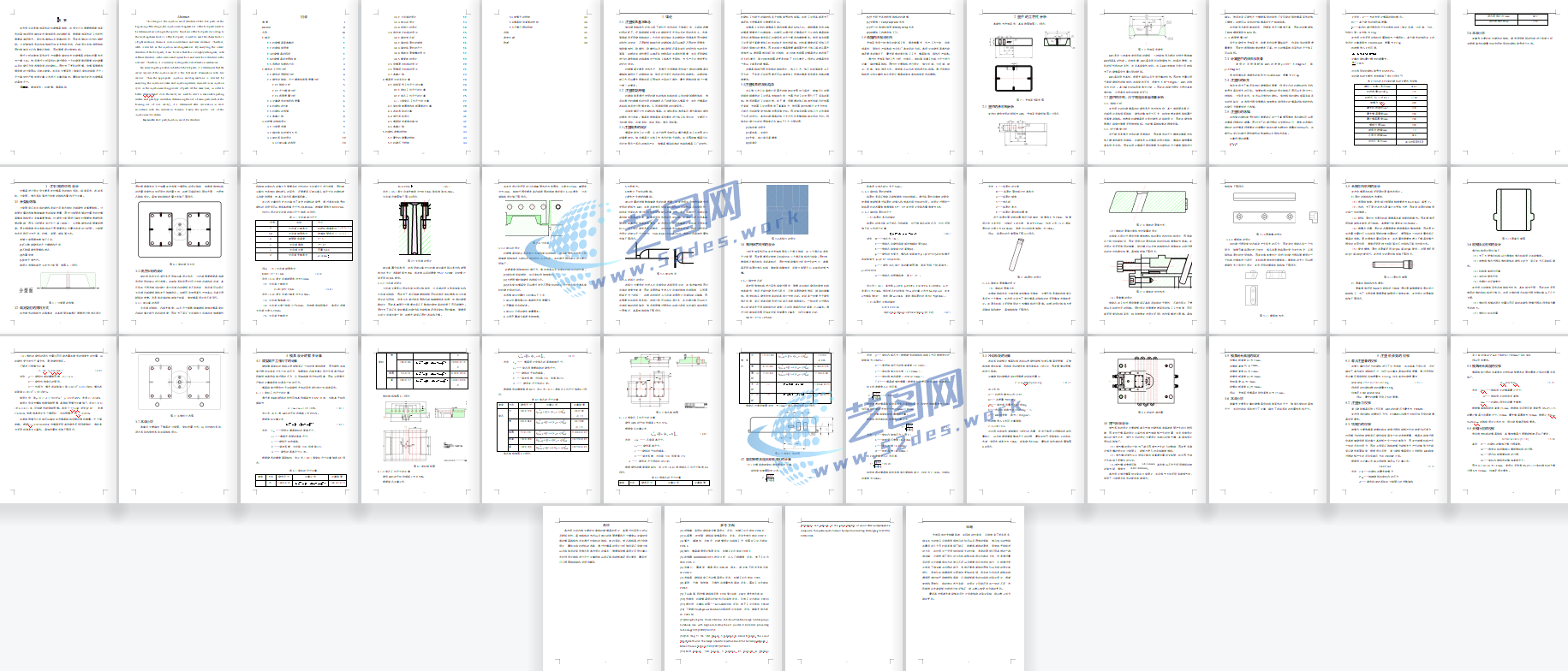

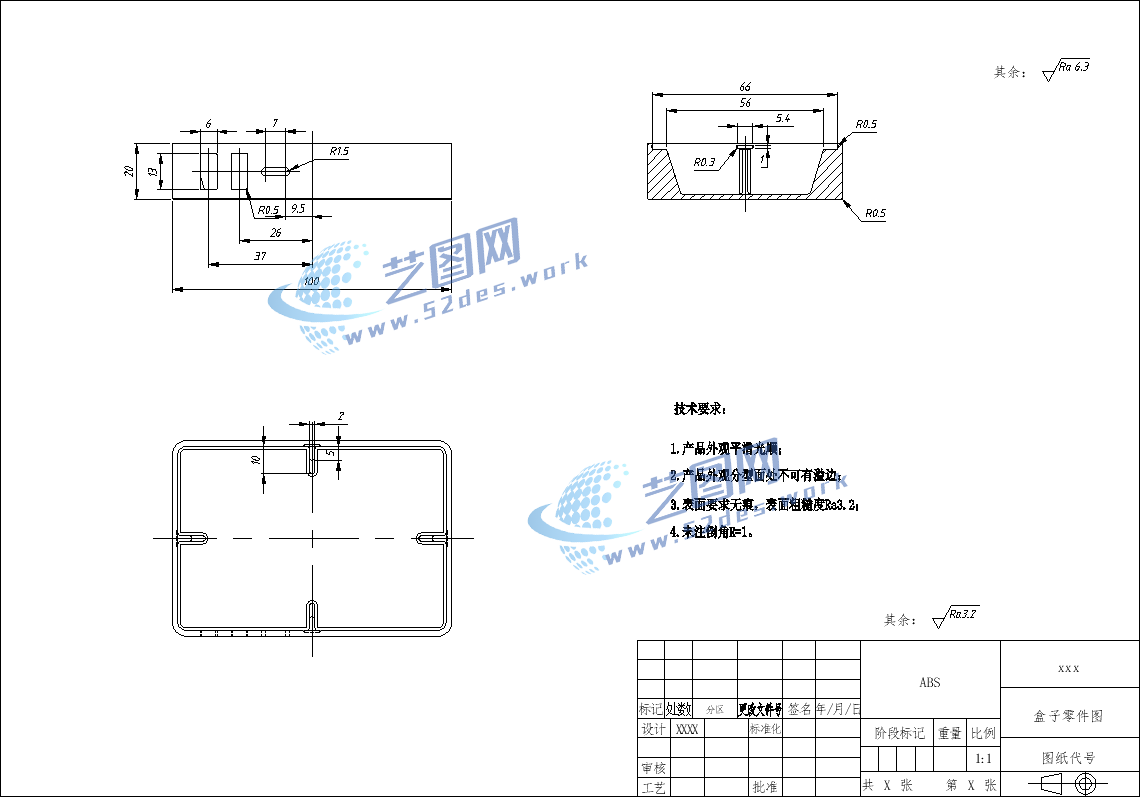

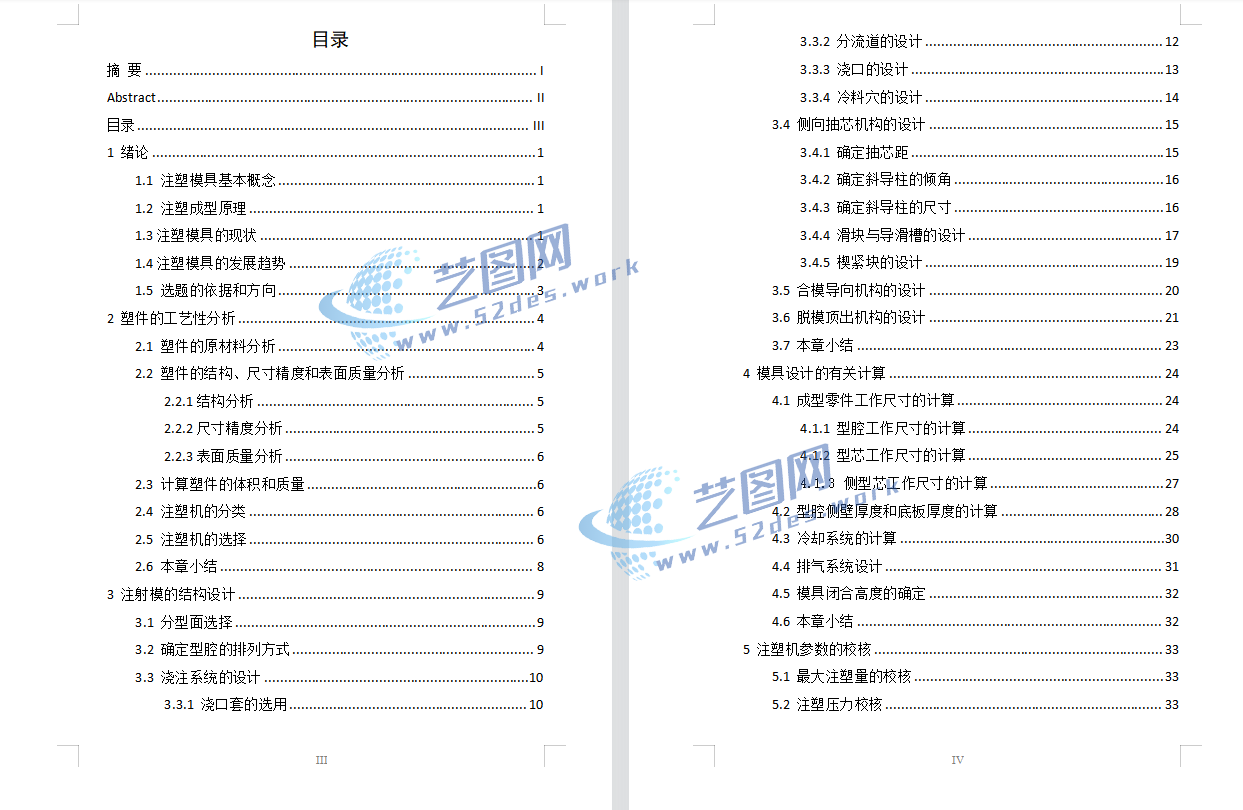

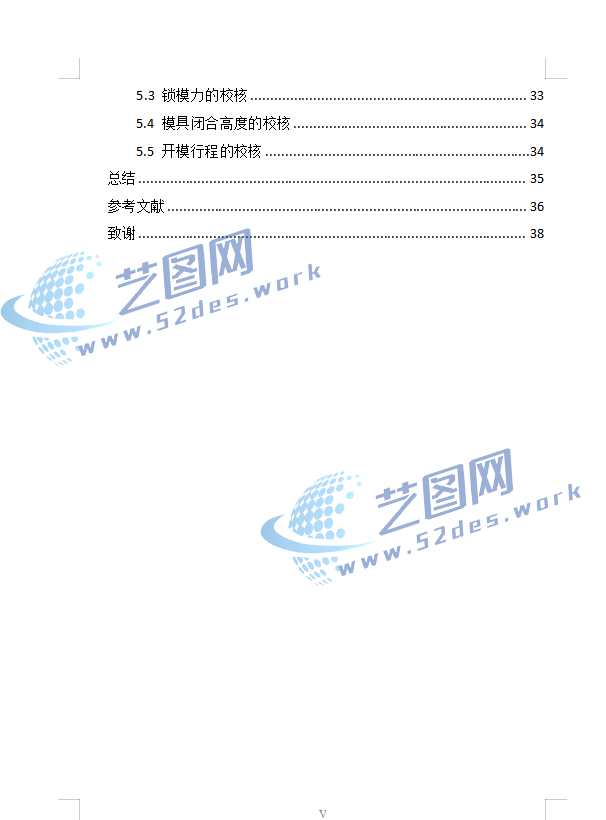

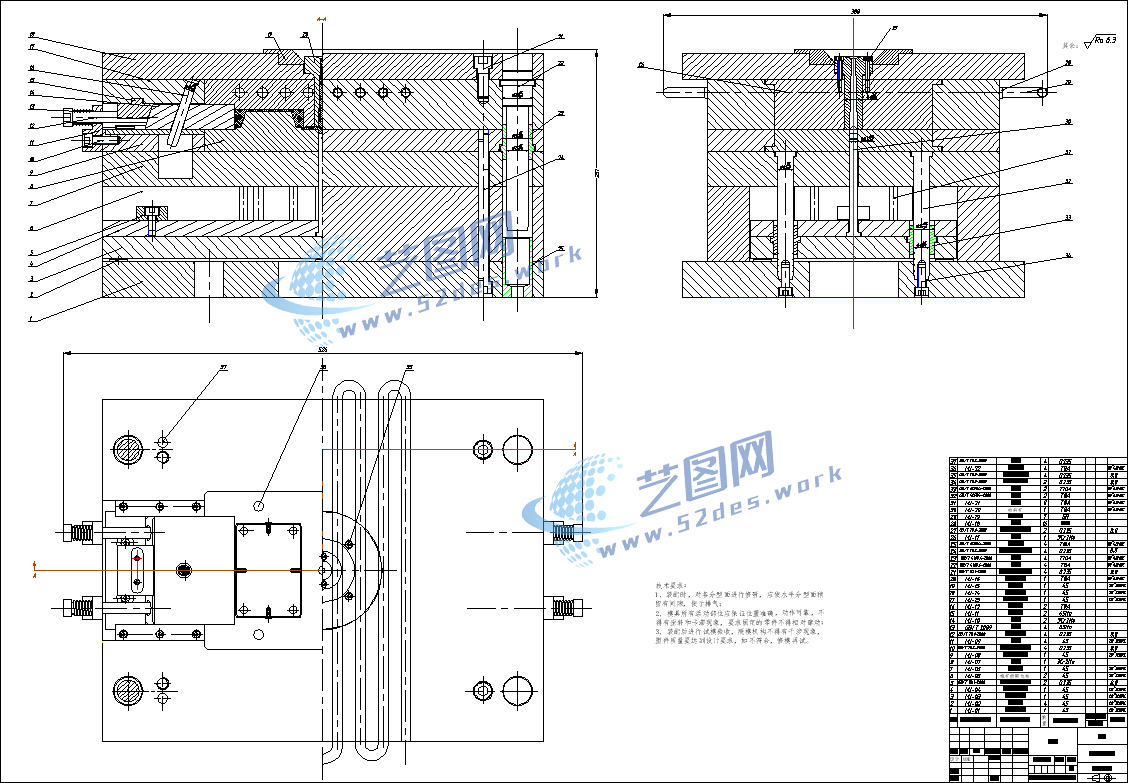

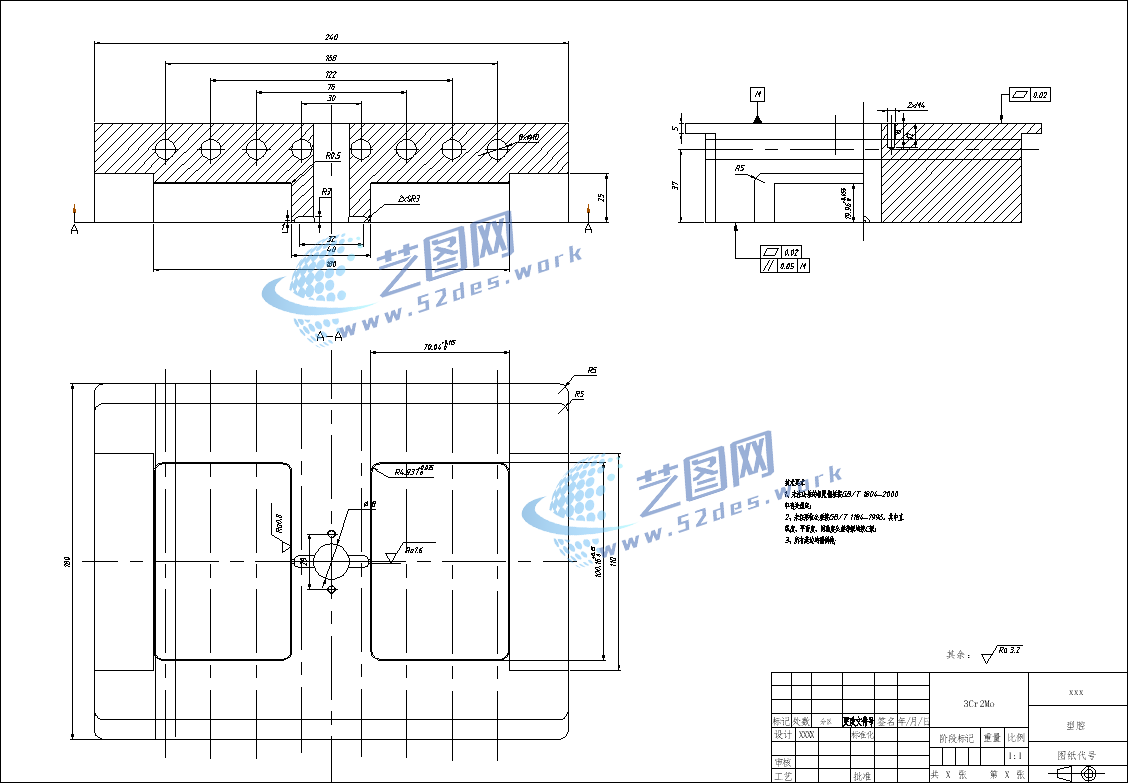

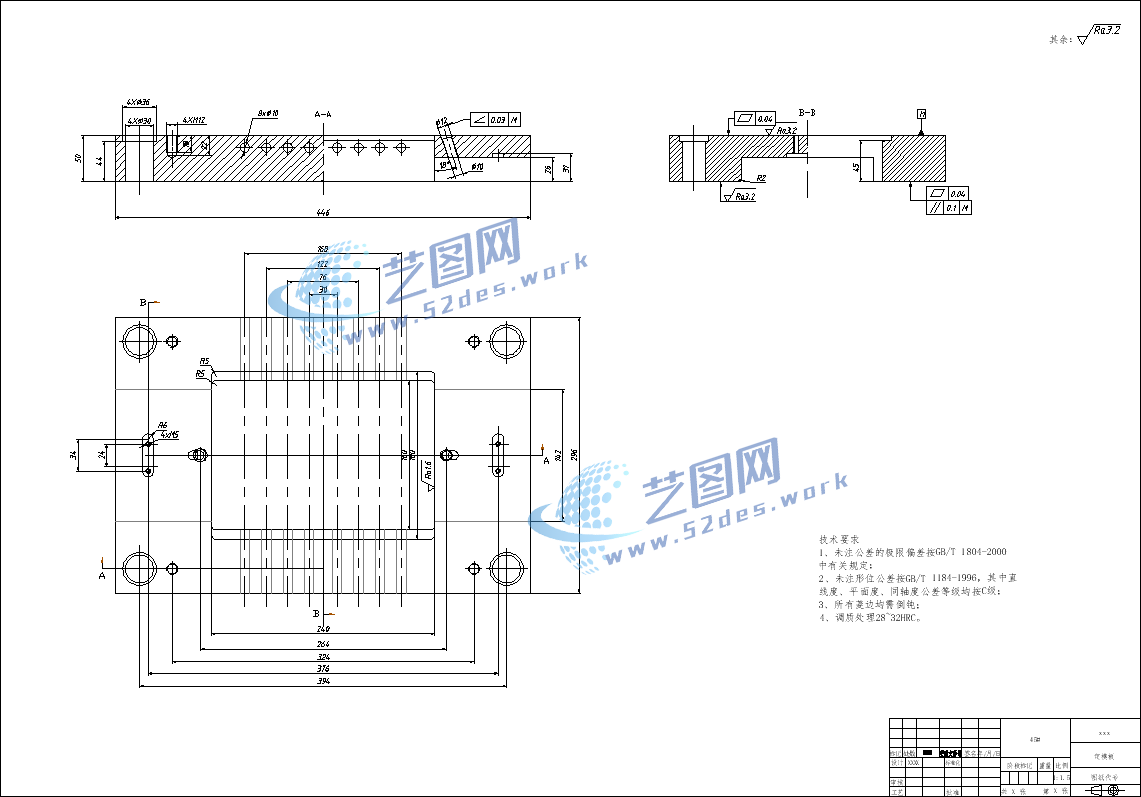

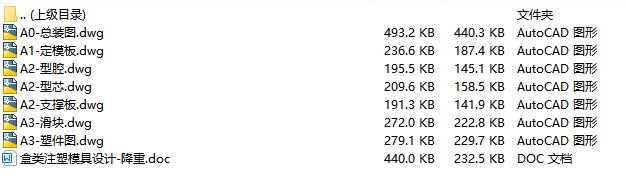

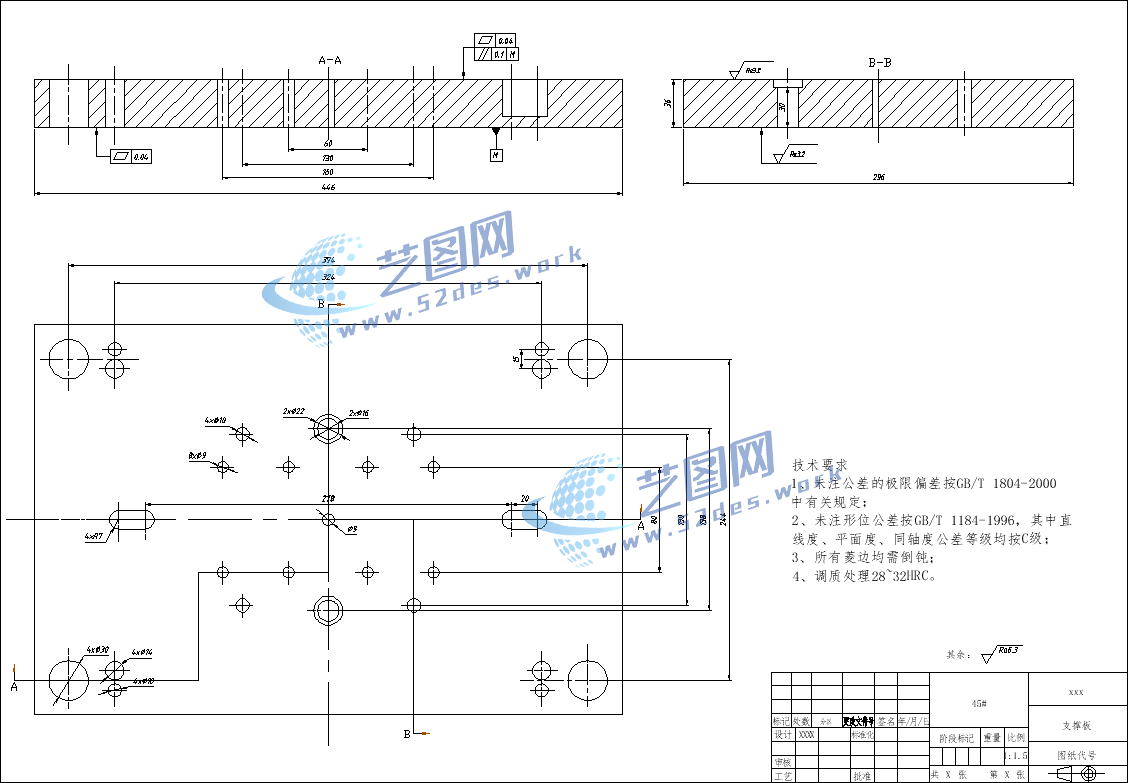

文件内容：CAD图纸、设计说明书 新国标CAD图纸：盒类零件图新国标CAD图纸：注塑模具设计装配图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 盒类零件注塑模具设计说明书内容

此次设计的是盒体零件的注塑模具结构，在设计之初需要根据盒体零件的具体功用来确定此次盒体零件的注塑材料，根据盒体零件的工作特性需要其满足耐光、耐化学腐蚀以及耐磨的特性，因此选择ABS作为注塑材料。分析盒体零件的总体结构可知此大致成矩形，内部设计有加强筋结构同时侧壁有方孔和腰型孔结构，因此需要设计侧抽机构。通过分析此盒体零件的生产批量来确定此次注塑模具的型腔布置形式为一模二腔。然后通过分析零件注塑过程中一个注塑周期所需要的注塑量以及注塑压力来选择合适的注塑机。同时为了更好的脱模、合模等需要选择合理的分型面以及浇口类型。并且在主要零件（如型芯型腔的成型尺寸）尺寸确定时严格按照计算公式进行计算后确定。最终绘制出此次注塑模具的具体尺寸。
