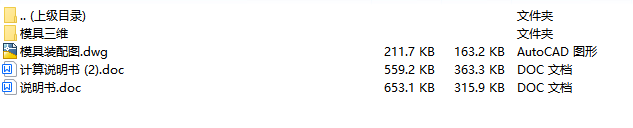

文件内容：UG三维模型、CAD图纸、设计说明书

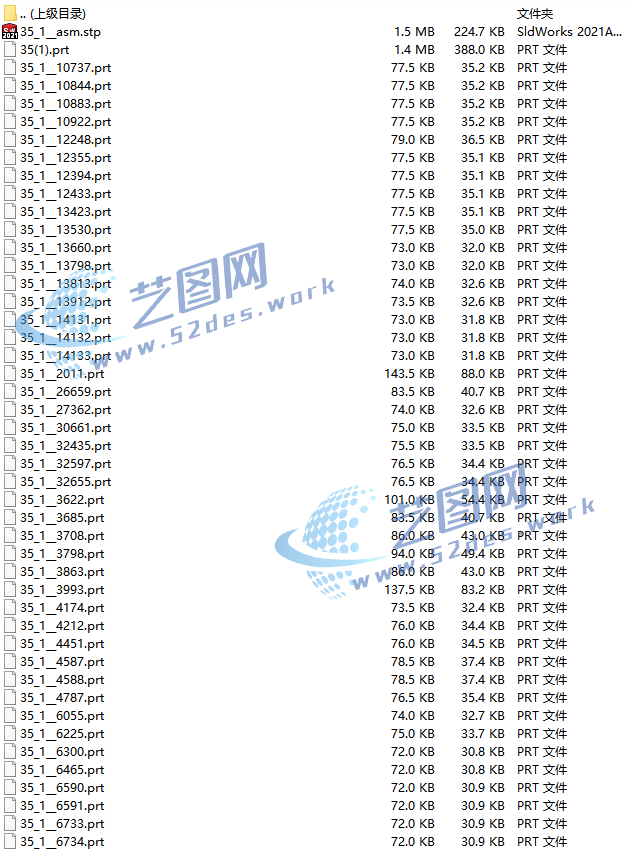

UG版本模型源文件

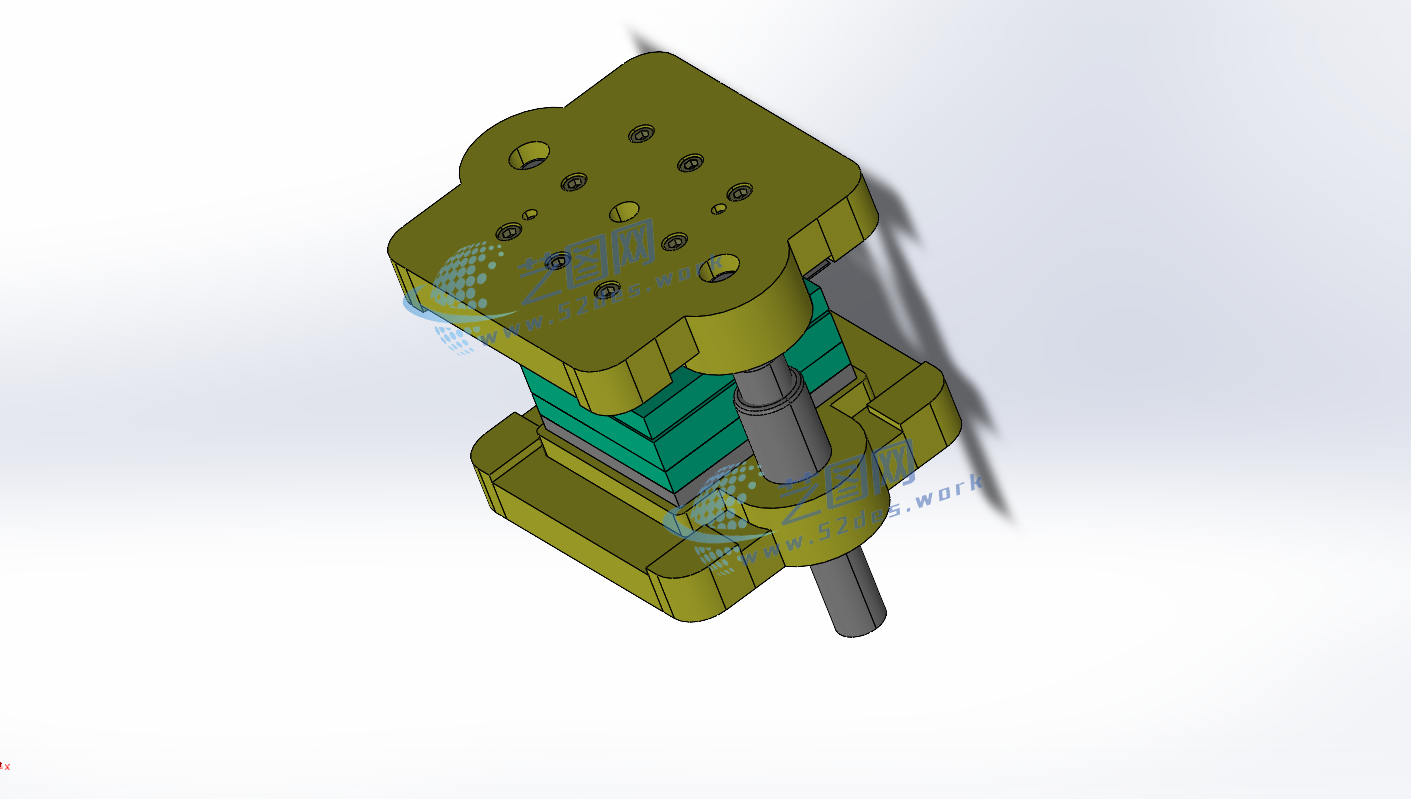

三角垫片冲压模具UG三维装配模型

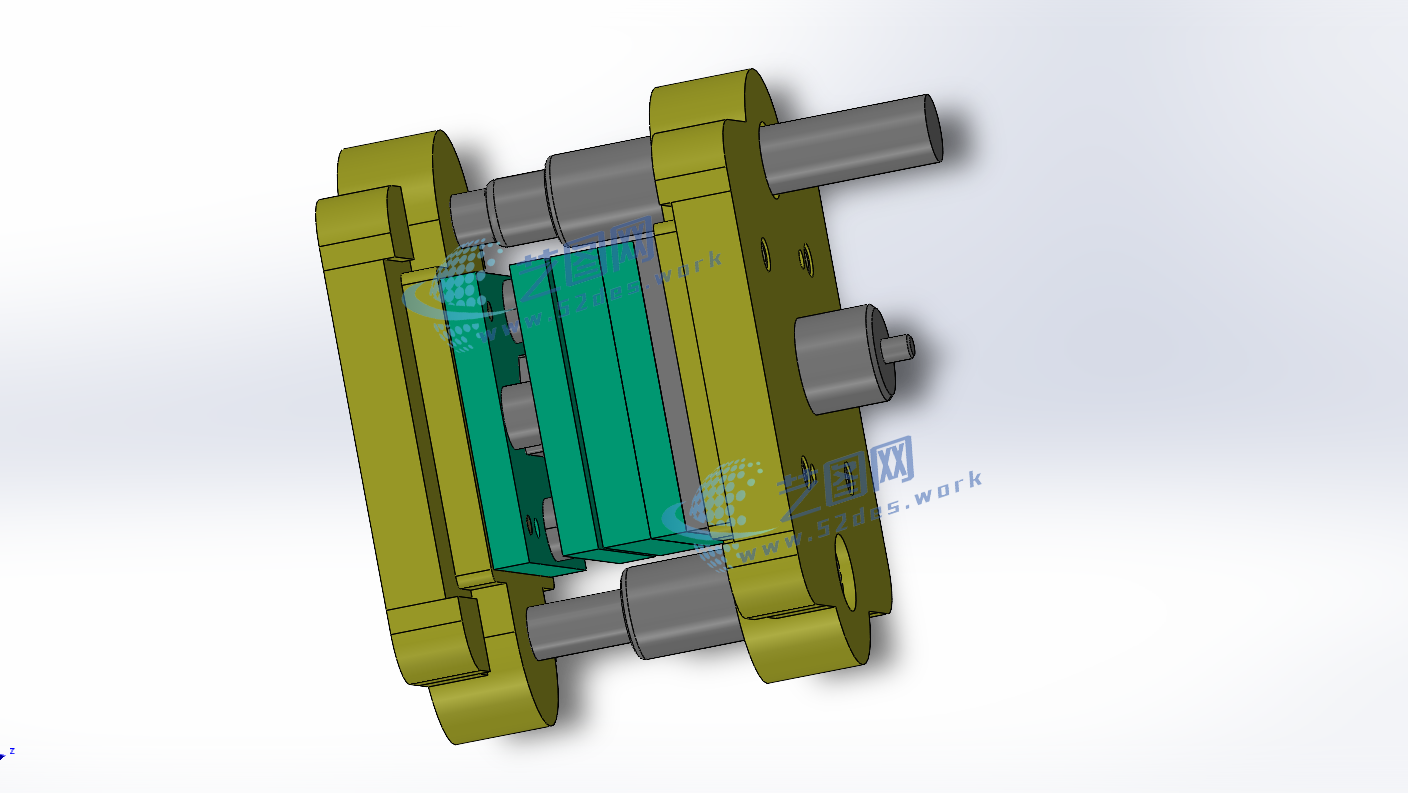

三角垫片冲压模具UG版本三维装配模型

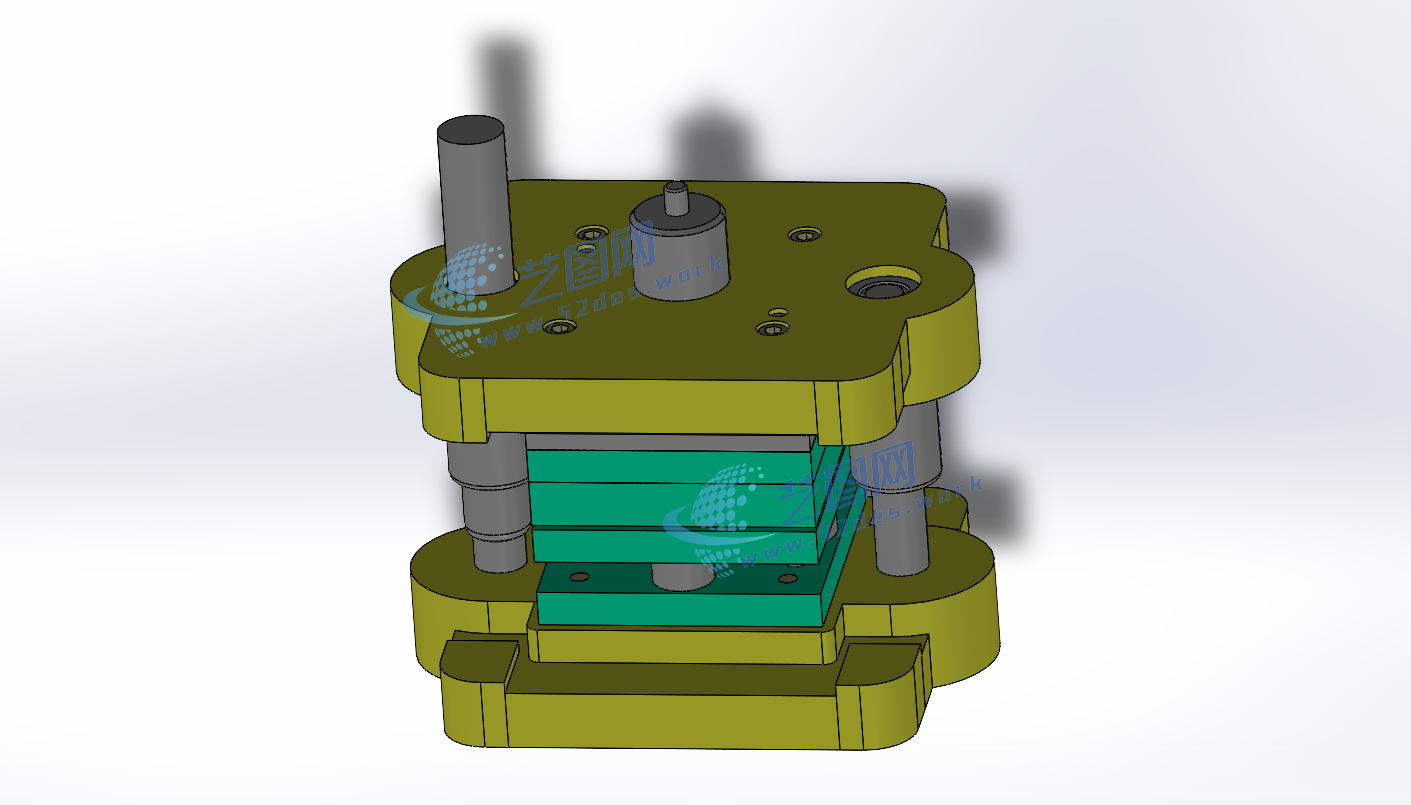

三角垫片冲压模具UG版本三维装配模型

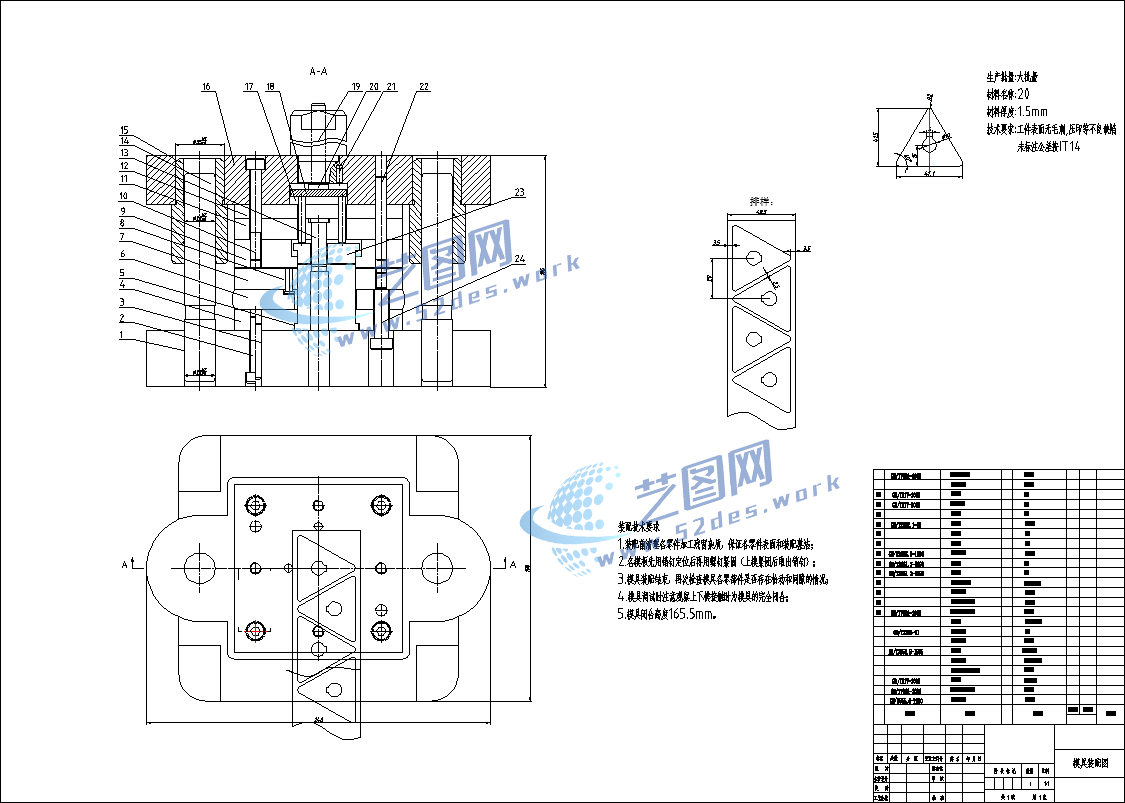

三角垫片冲压模具CAD图纸：机械结构设计装配图
三角垫片冲压模具设计说明书目录
根据此次课程设计垫片的几何形状要求、材料和尺寸分析得出凸模的结构，采用复合模具冲压，这样有利于提供高工件的尺寸精度，模具设计和制造也相对简单。分析该零件的排样形式得出材料利用率，绘制排样图。计算冲裁力、压力中心和刃口尺寸，再进行整体设计。当所有的参数计算完后，对模具的装备方案，主要零件的设计和技术要求进行分析。设计出主要零部件，再对标准件进行选取和加工制造。最后选择压力机，校核压力机是否合格。在设计过程中除了设计说明书外，还包括模具的装配图和零件图。因此模具的设计和排样从冲孔、落料、等工艺分析出发，需要考虑各孔位冲裁时对外轮廓影响情况，查阅相关设计手册，工件是否符合冲裁加工。从实际生产的角度出发，为了节约模具设计、用材、制造成本，提高工件生产效率和尺寸精度，综合分析该工件的模具设计方案采用了复合模具冲裁。
