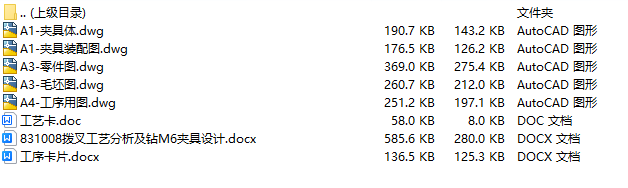

文件内容:CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图

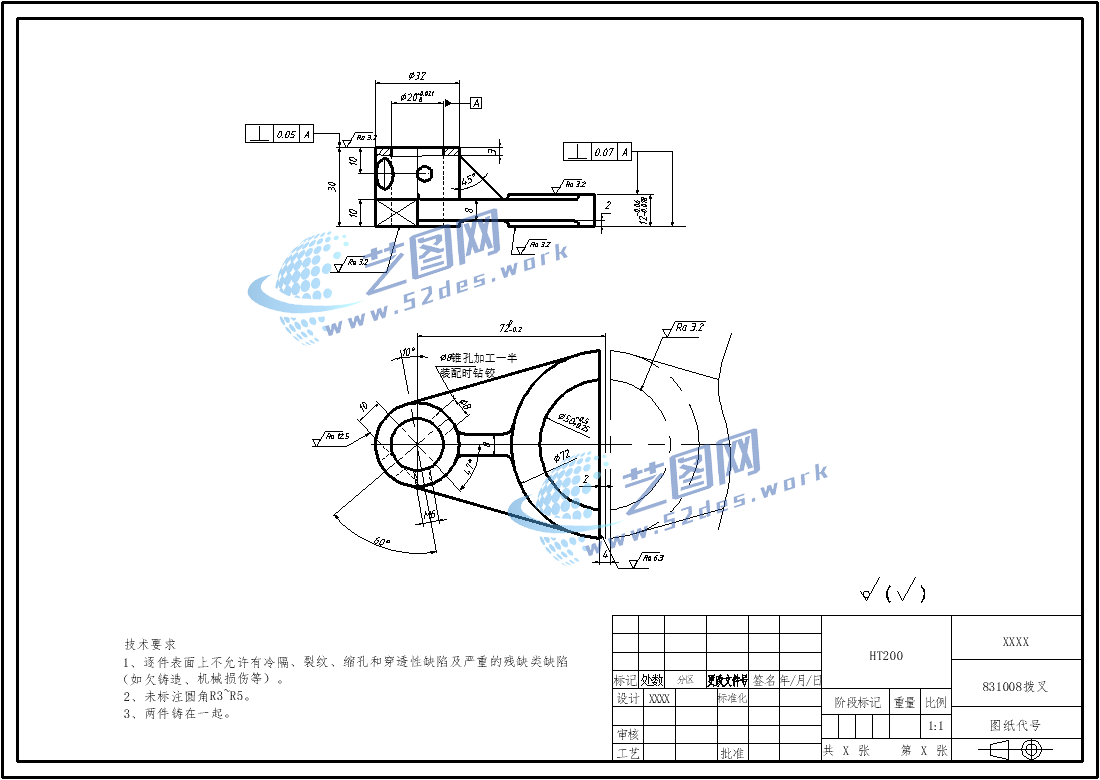

新国标CAD图纸:831008拨叉

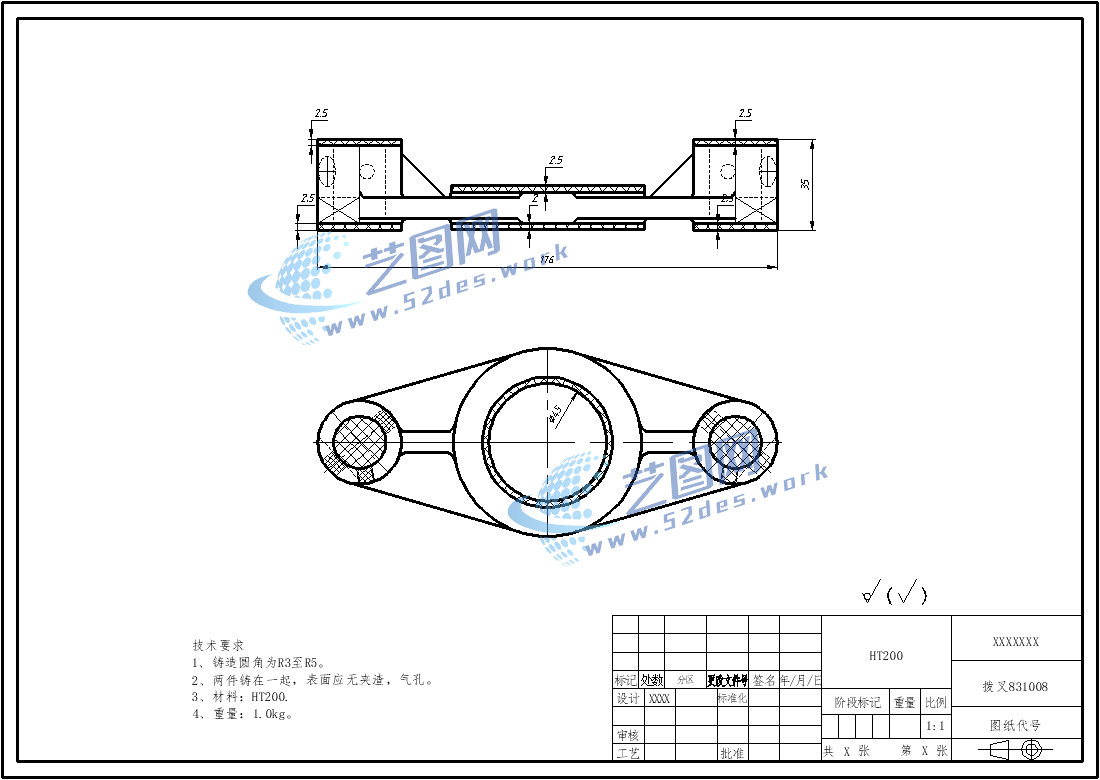

拨叉毛坯图CAD格式,包含相应的加工余量尺寸一级整体外形尺寸

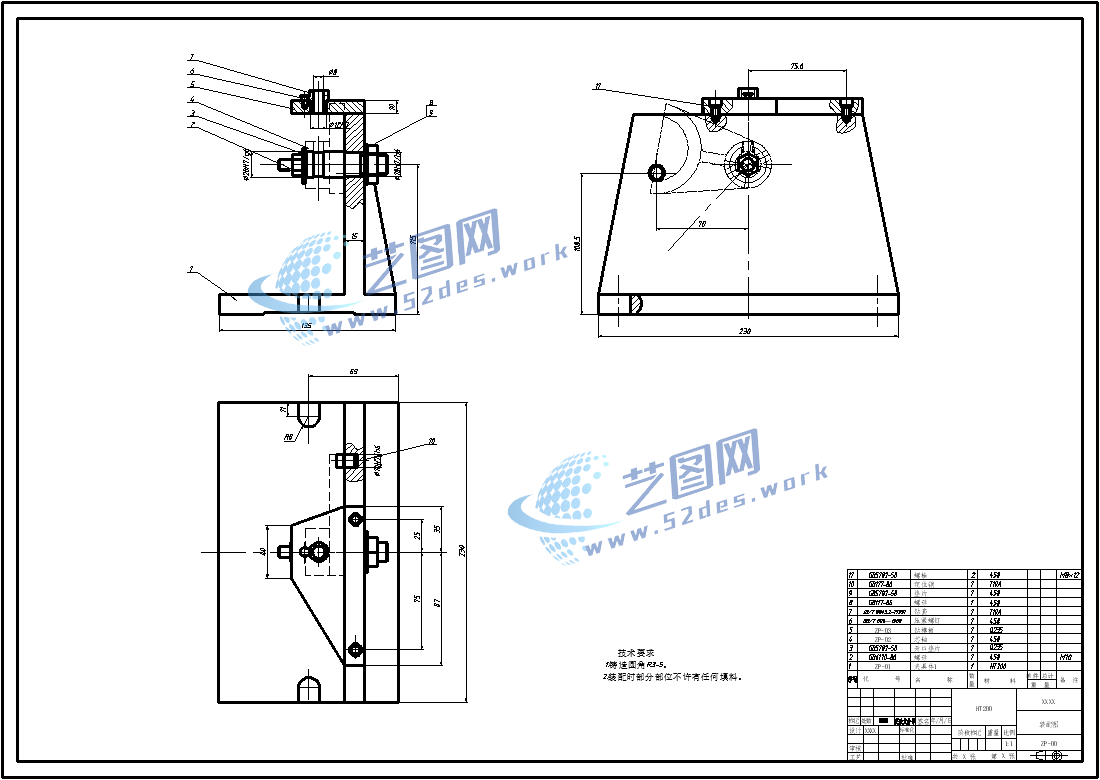

夹具装配图,其定位方式采用一面两销定位方式,主要锁紧采用螺纹锁紧配合加工后的圆面进行定位销定位,钻销加工设计安装有一定的钻模板和锁紧螺钉。

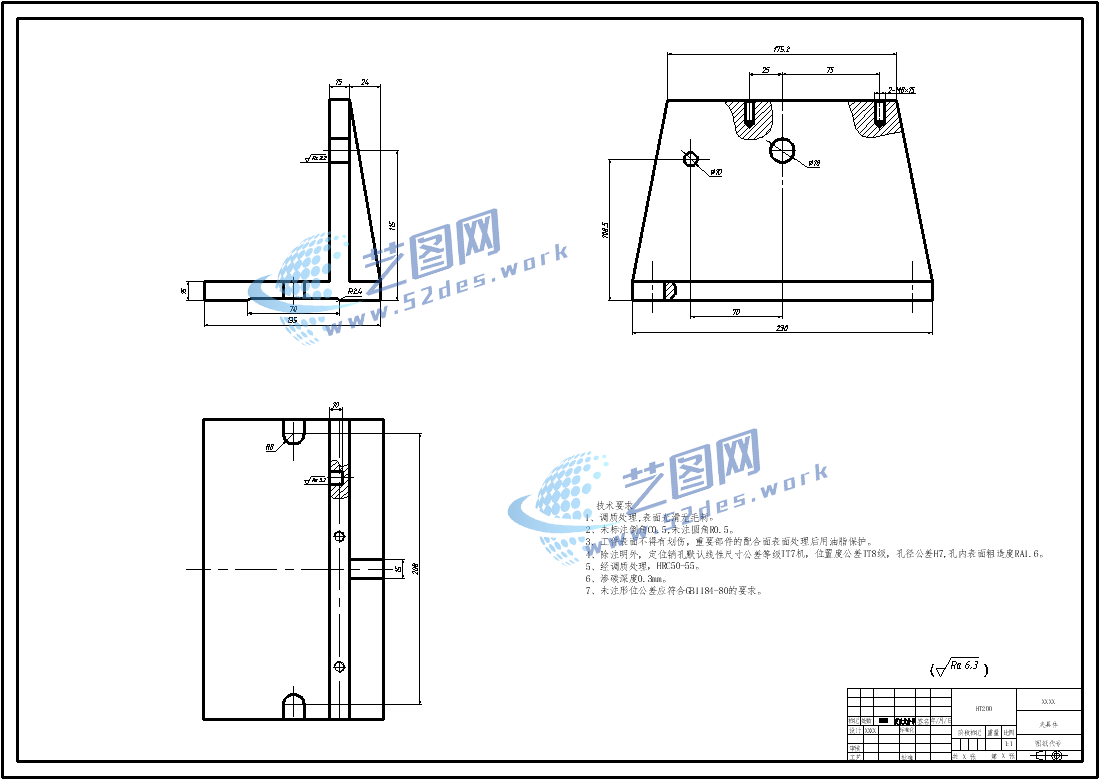

夹具体CAD零件图

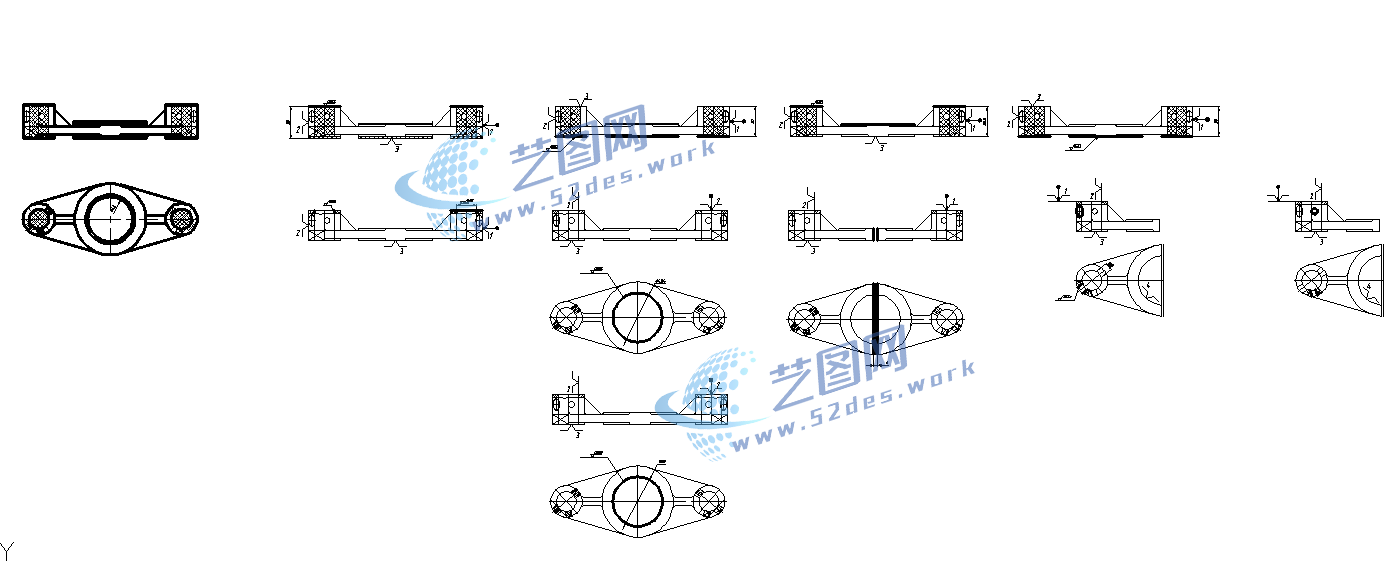

工序用图展示零件的成型步骤

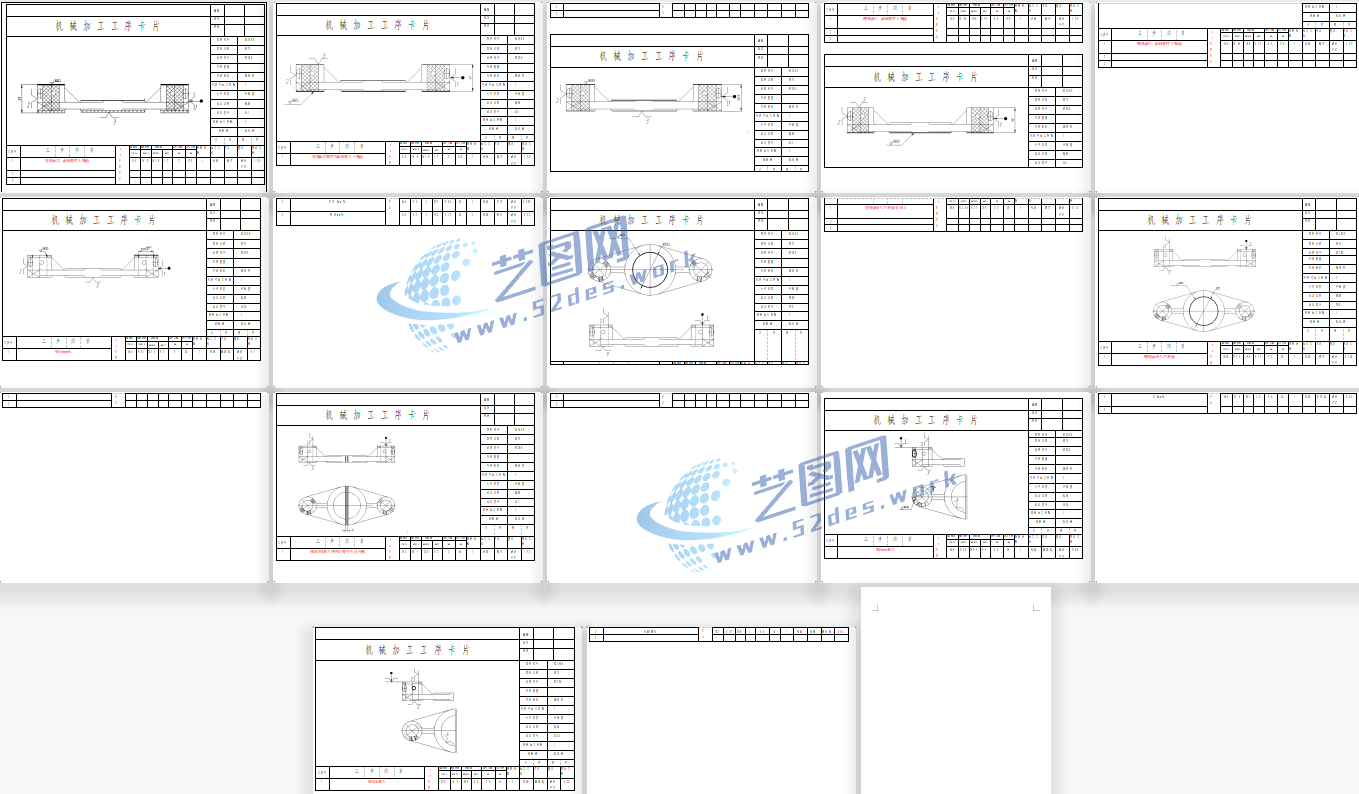

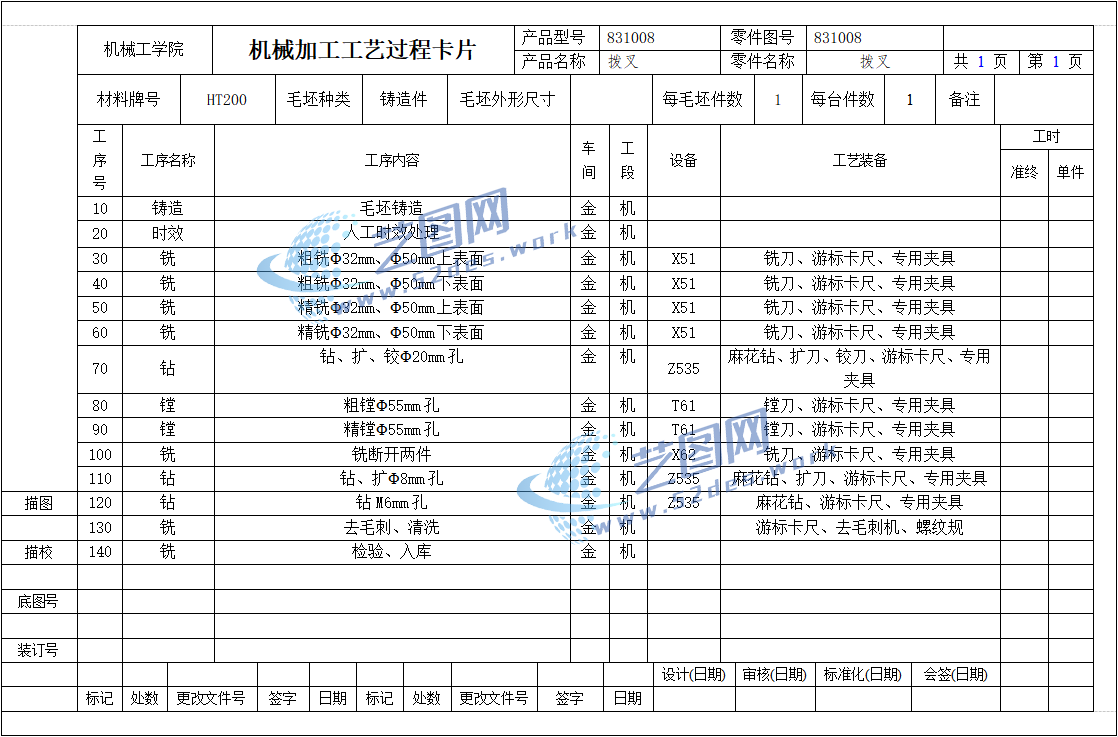

机械加工工艺卡
机械加工工序卡

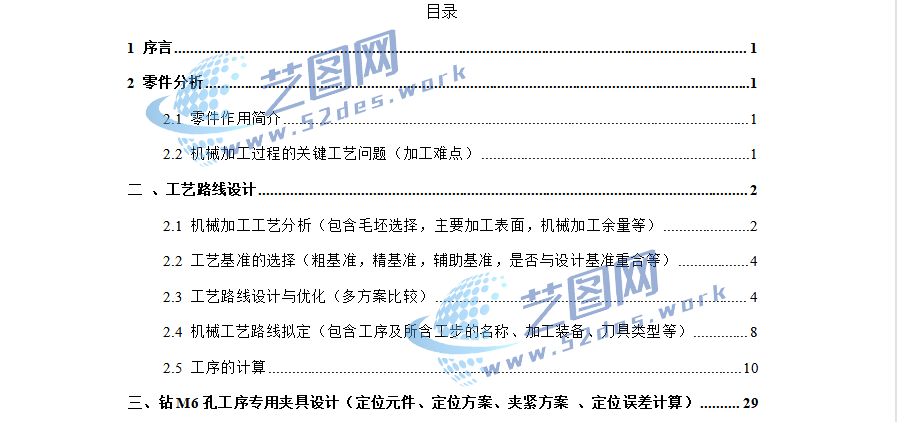

831008拨叉夹具设计说明书目录
831008拨叉机械夹具毕业设计、课程设计说明书简述:零件工艺分析、毛坯图设计、工艺规程比较、切削工序计算和夹具定位方案、切削力、夹紧力计算以及误差分析和具体工装结构设计等,最后绘制相关的CAD图纸、三维模型图纸,主要包括:831008拨叉零件图、毛坯图、夹具体、装配图图纸以及831008拨叉机械加工工艺卡、工序卡等。
