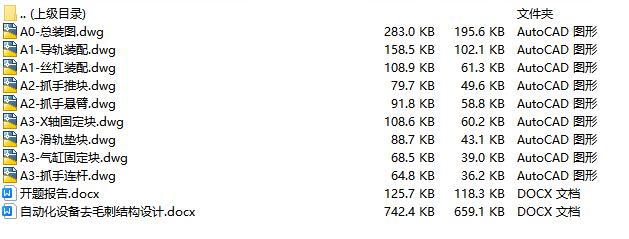

文件内容:CAD图纸、设计说明书

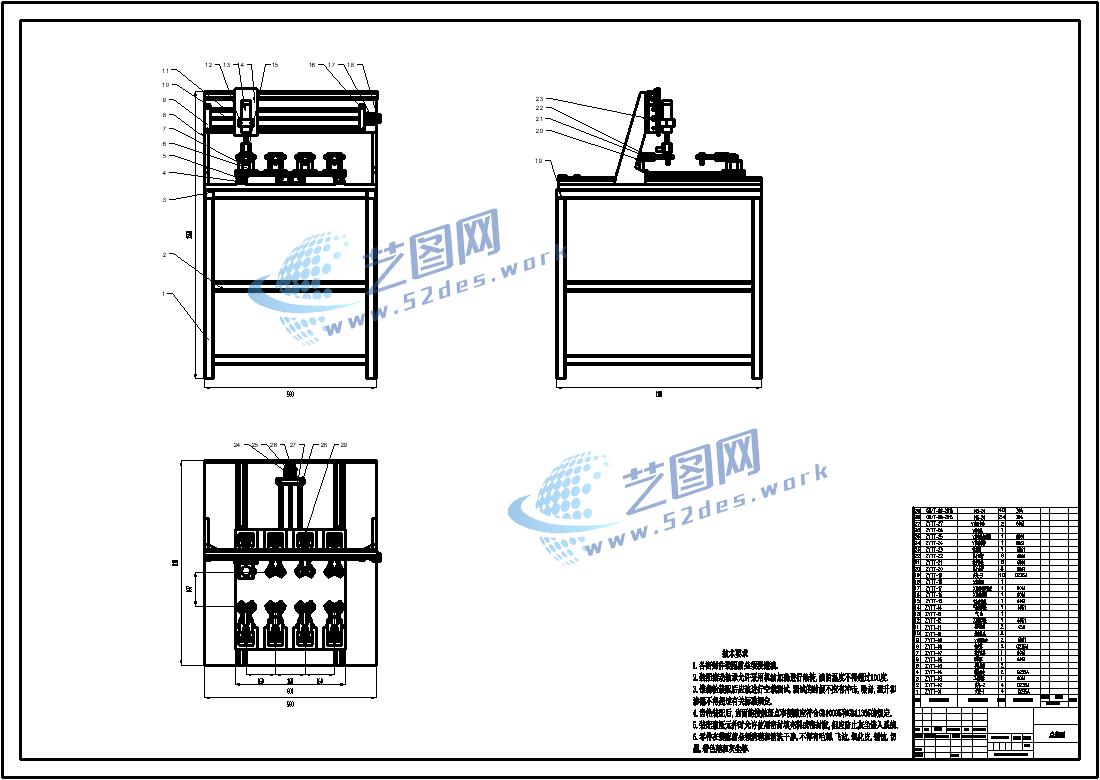

新国标CAD图纸:机械结构设计装配图

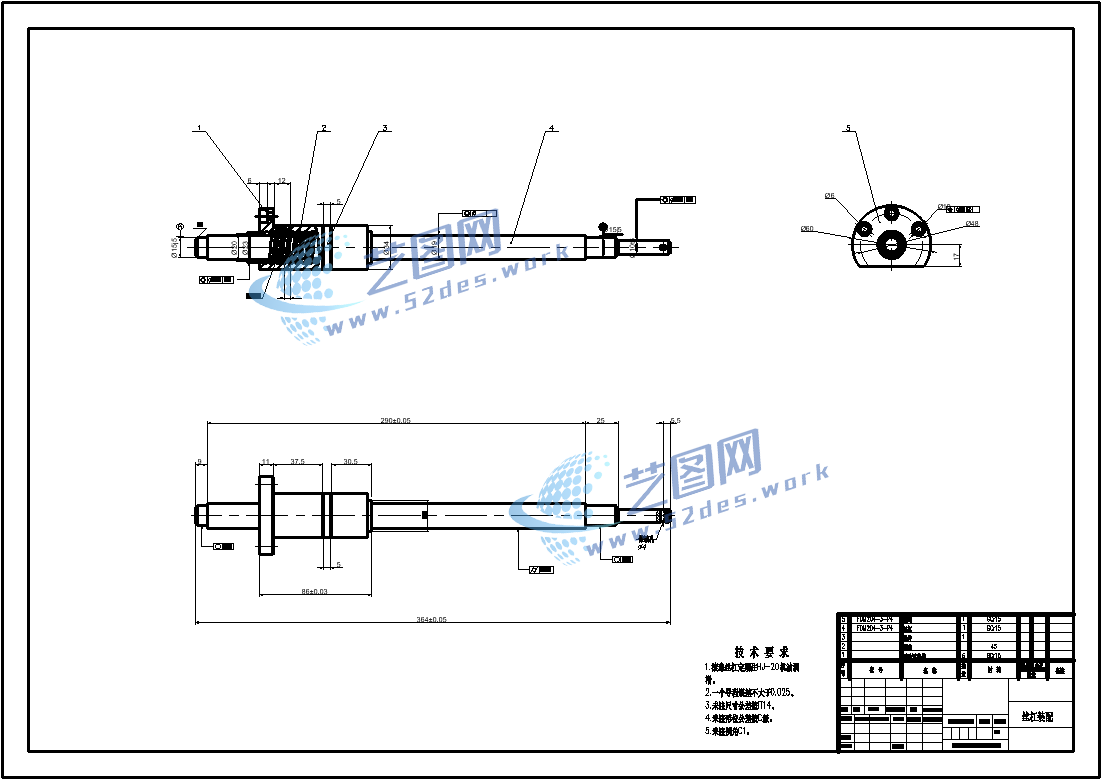

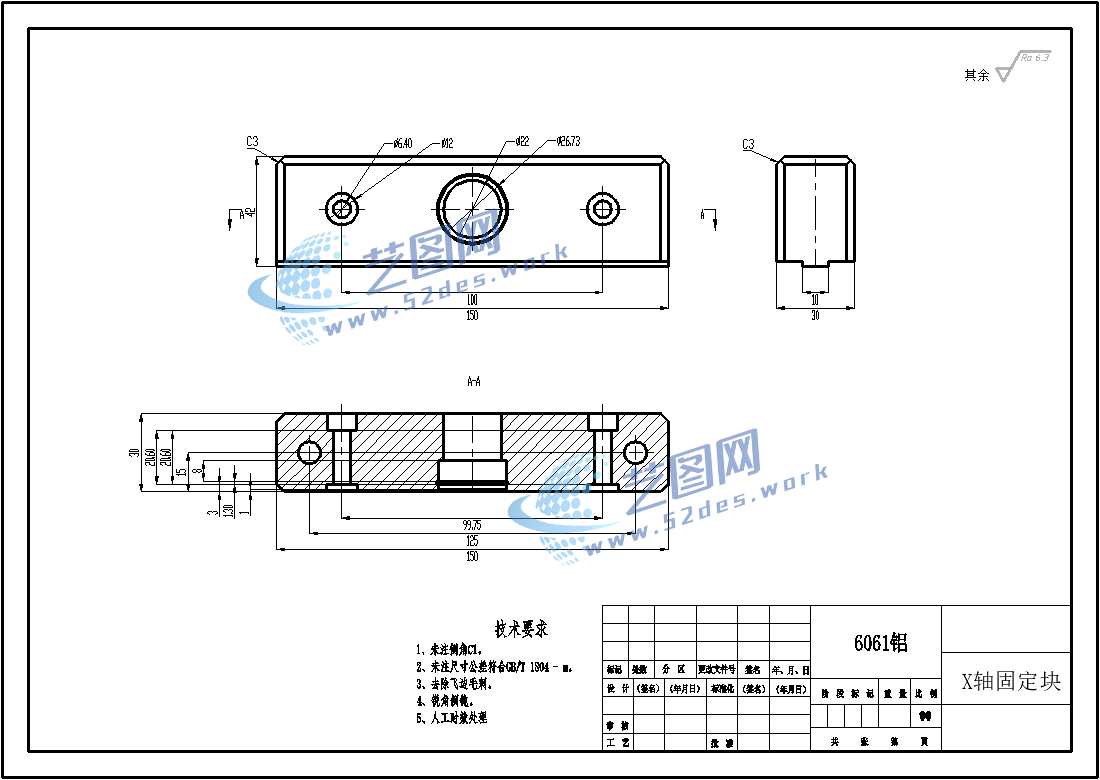

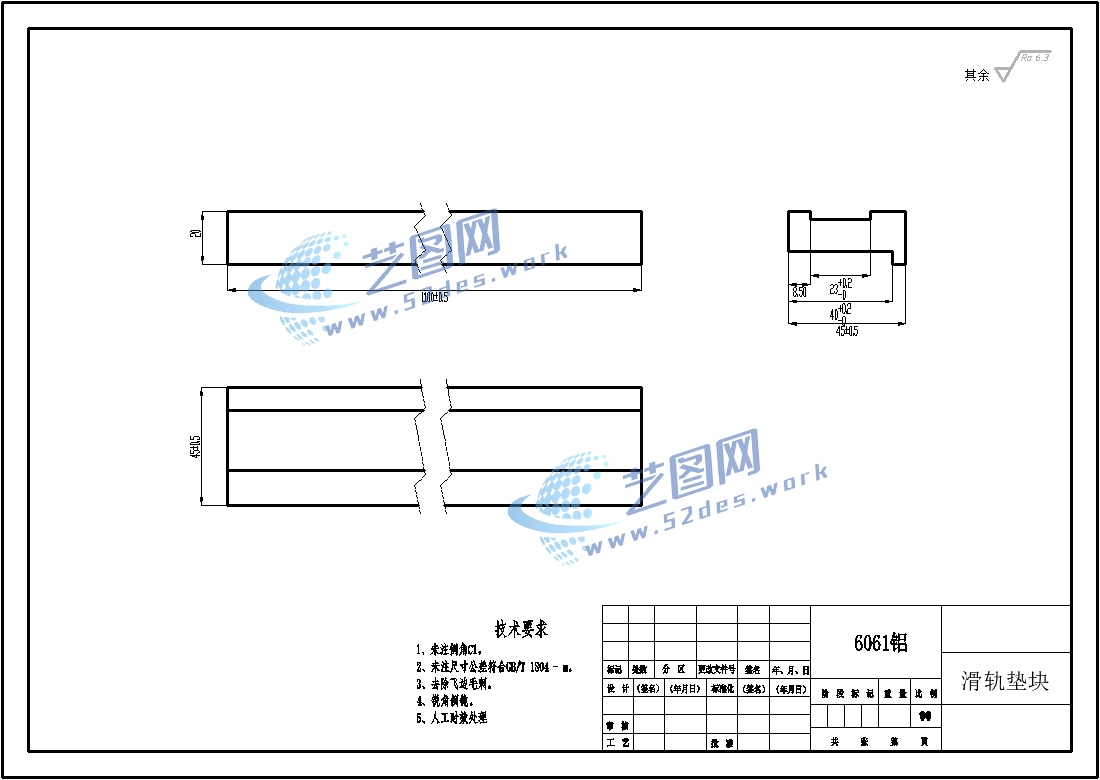

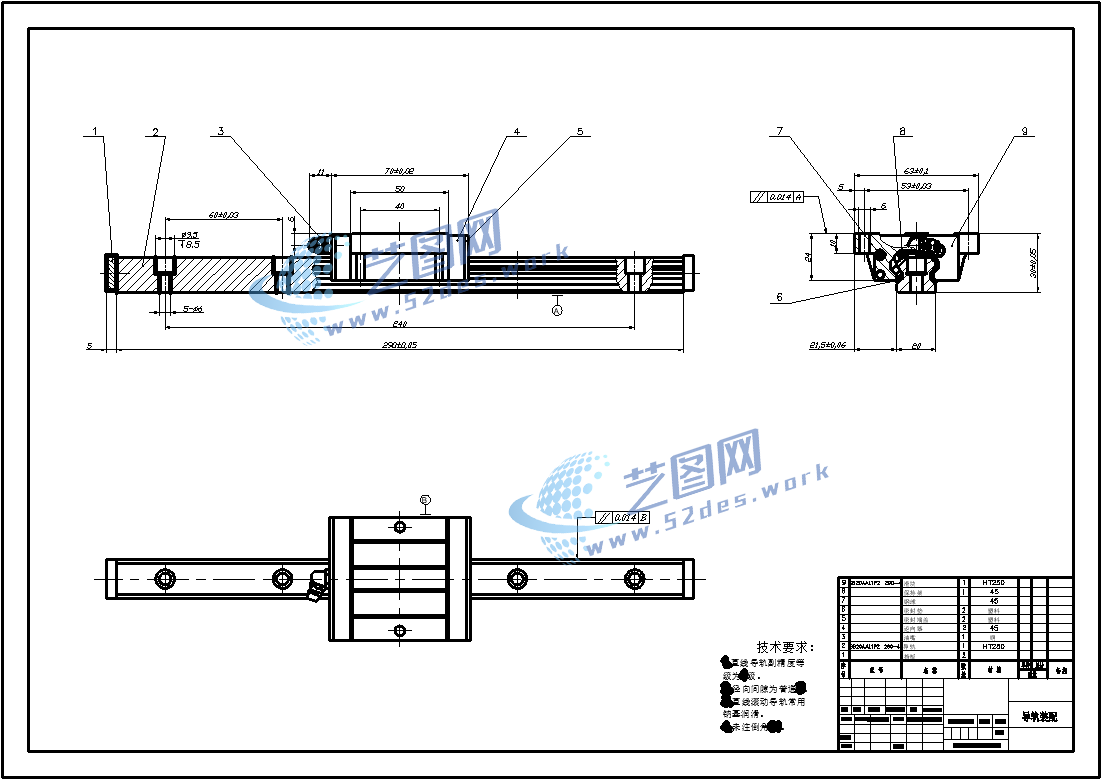

新国标CAD图纸:零件图
新国标CAD图纸:零件图
新国标CAD图纸:零件图
新国标CAD图纸:零件图

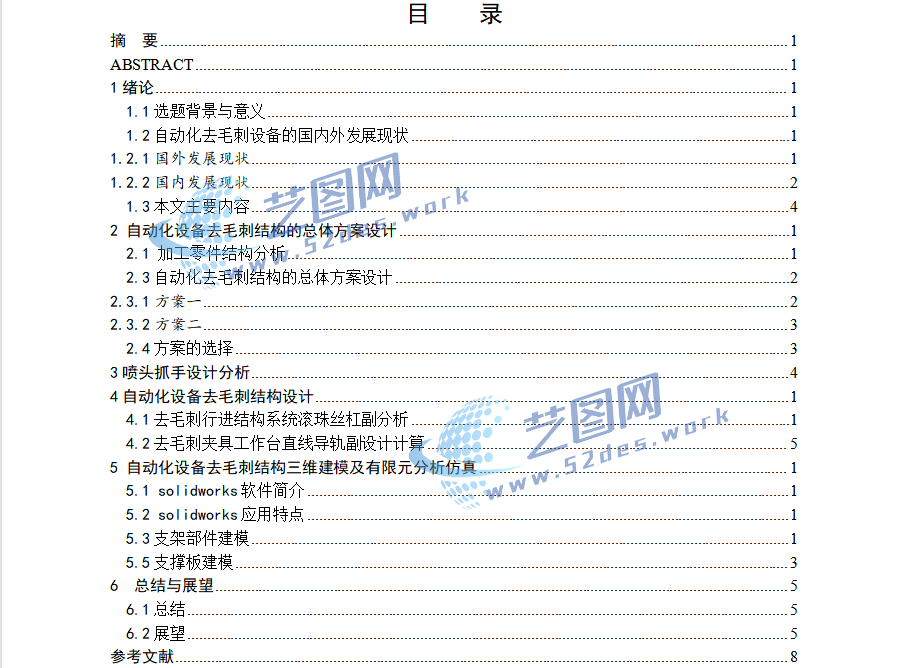

自动化去毛刺机设计说明书目录
本次课题去除毛刺的对象是共轨柴油机喷油嘴高压腔室内的毛刺,该位置的毛刺一般手工无法去除,如果不去除该位置的毛刺会引起喷油嘴流量小、流量系数低、流量分散度大,导致共轨柴油机的功率低、燃油消耗率高和排气温度高,不能满足柴油机的需求。
本次课题通过自动化去毛刺设备对喷油嘴进行去毛刺处理。通过对高压腔室喷射研磨液对其进行去毛刺处理。首先用气动抓手抓住喷油嘴,喷头通过进给机构运动到相应位置,对喷油嘴进行去毛刺处理。并运用有限元对其进行结构强度分析。
通过本次课题设计的自动化去毛刺机构,可实现对共轨柴油机喷油嘴进行去毛刺作业,大幅度提升其提高喷油嘴的流量系数,起到节能环保的作业。同时自动化批量处理可实现降低人工成本的作用。
