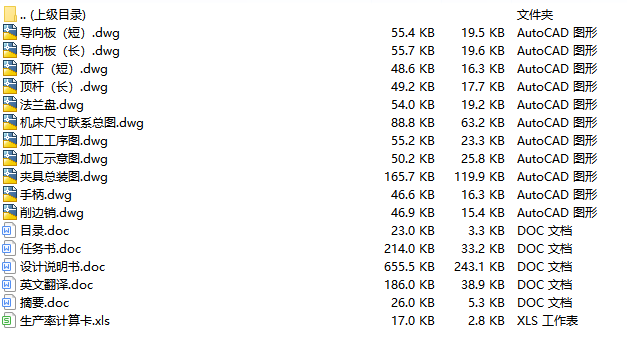

文件内容：CAD图纸、设计说明书

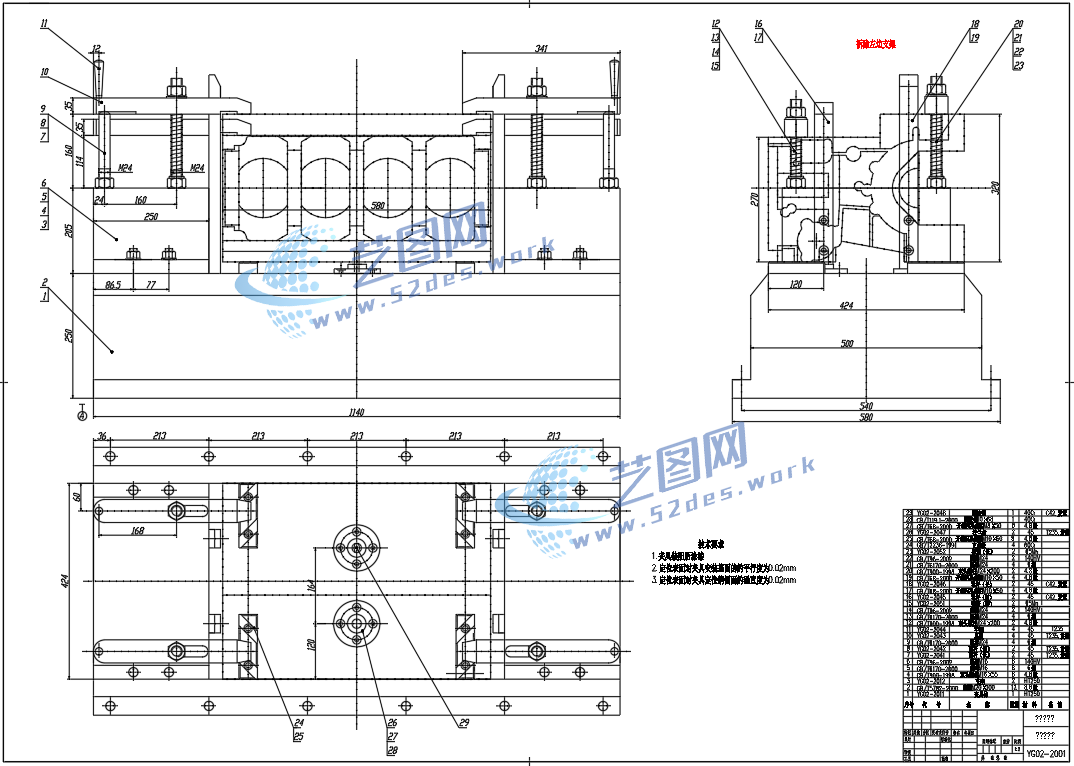

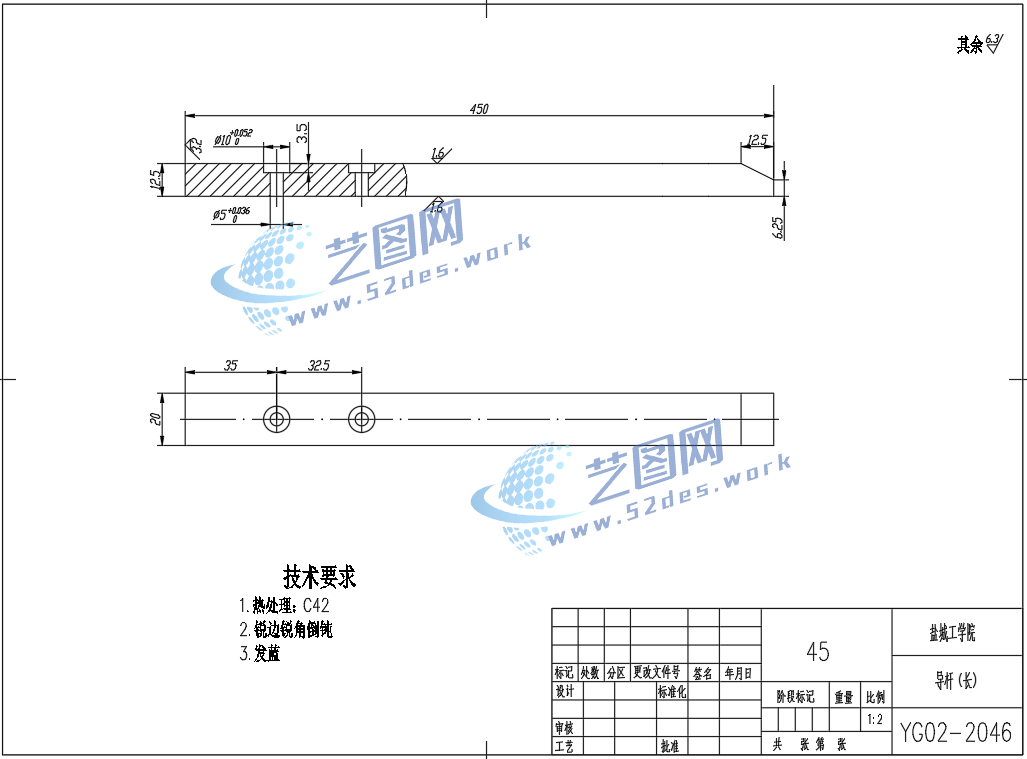

国标CAD图纸：机械夹具设计装配图

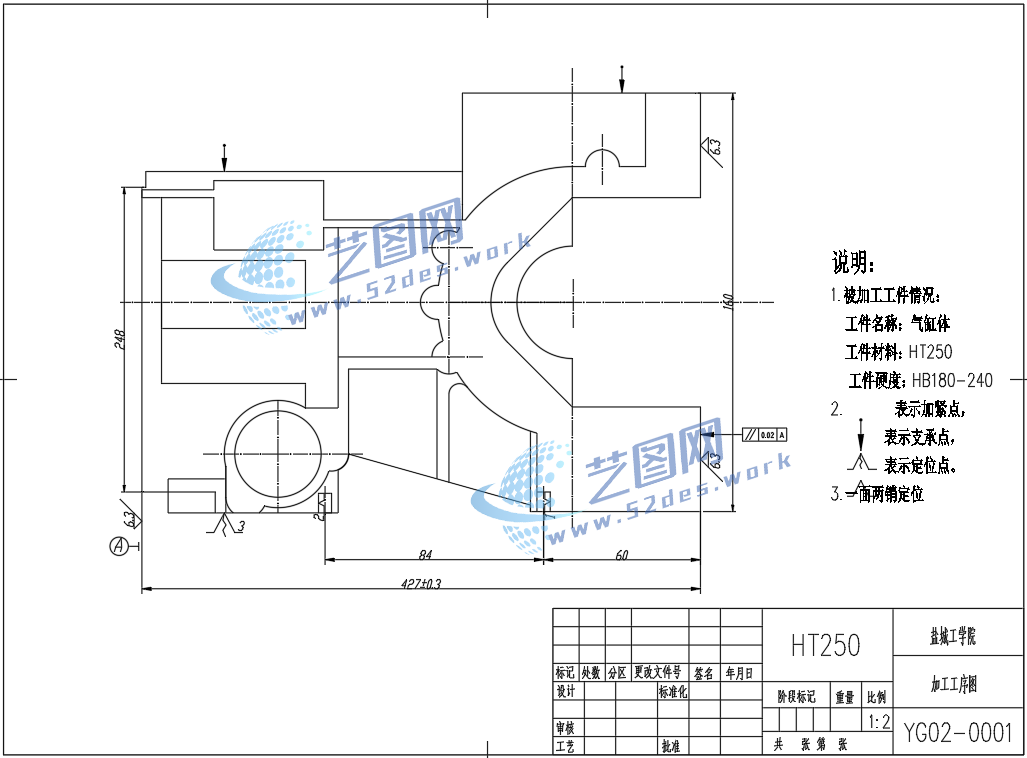

国标CAD图纸：柴油机气缸体零件图
国标CAD图纸：柴油机气缸体零件图
国标CAD图纸：柴油机气缸体零件图

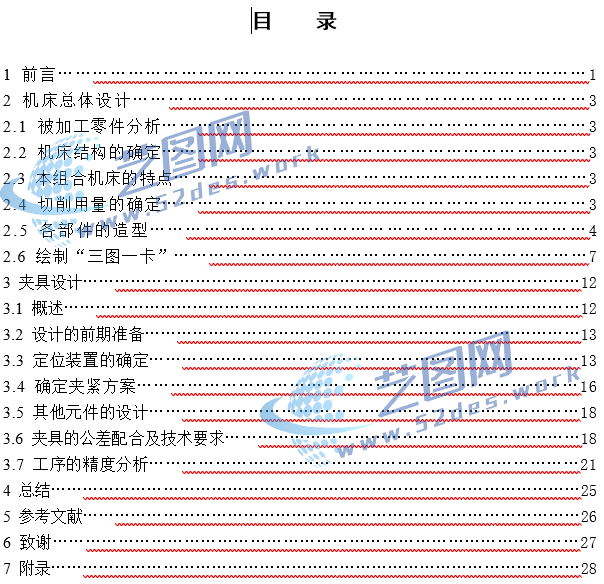

柴油机气缸体夹具设计说明书目录

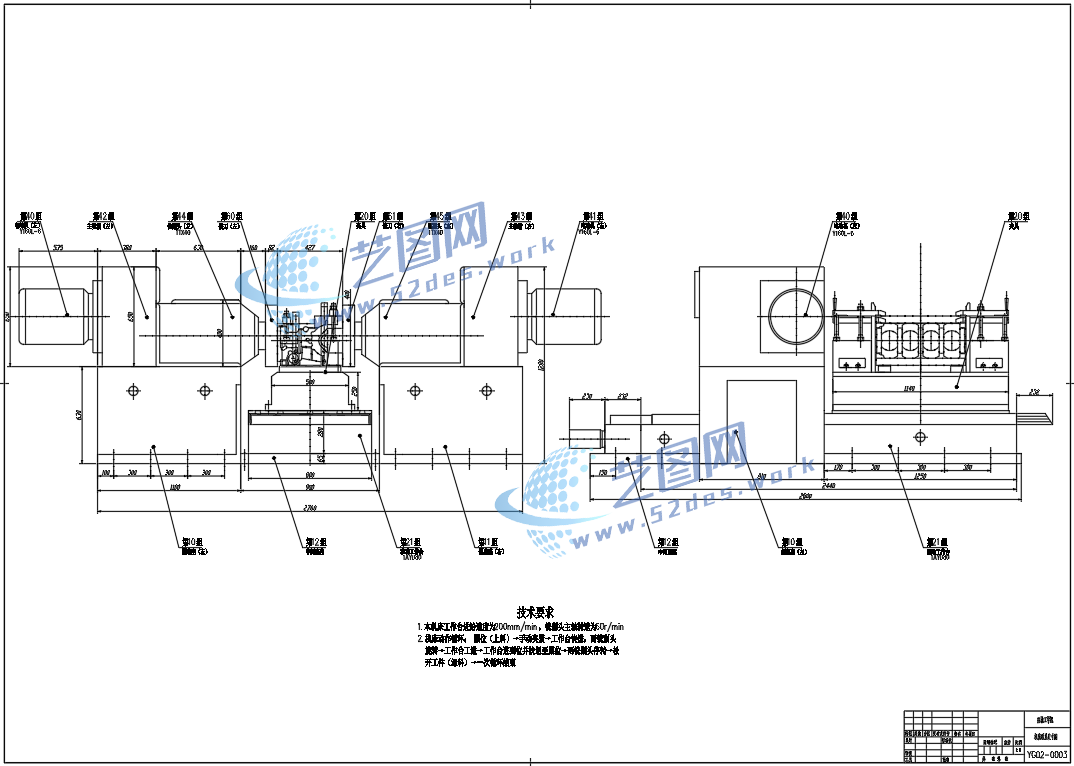

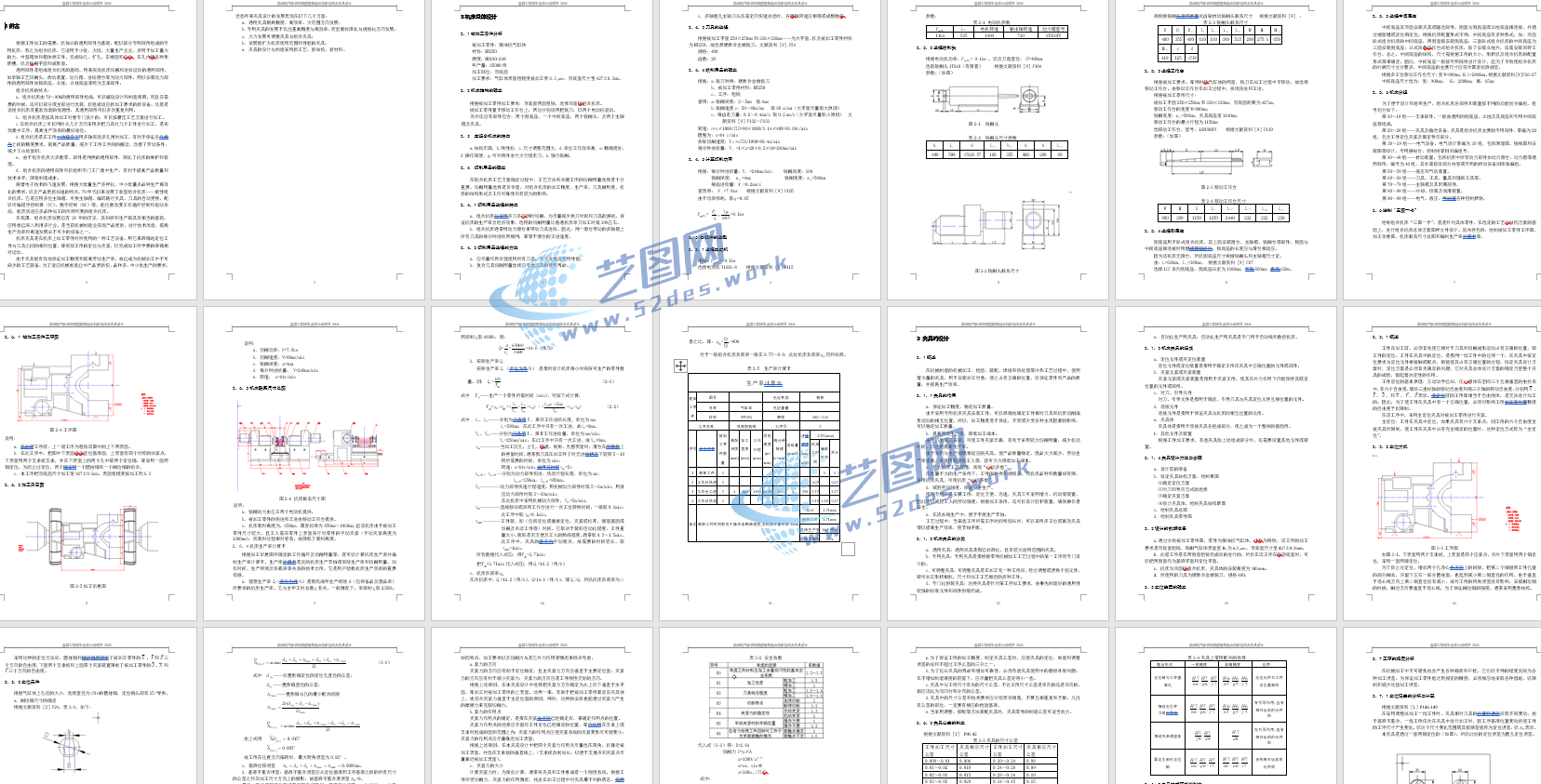

本设计课题为柴油机气缸体顶底面粗铣组合机床总体及夹具设计。机床总体设计主要完成双面铣组合机床的“三图一卡”；拟订夹具的结构方案、绘制夹具总图及其零件图。
根据气缸体尺寸、形状、材料、加工部位的结构和加工精度、表面粗糙度等要求，确定选用卧式双面铣组合机床；为实现工件快进和工进配以移动工作台；被加工平面为大平面，材料为HT250，故刀具选择硬质合金端铣刀。夹具安装在移动工作台之上。在被加工零件的定位方面，本方案采用了“一面两销”的定位方式，以达到较好的定位效果。夹紧是通过手动夹紧，以四个压板实现夹紧，这样能很好的防止夹紧力作用下工件产生形变。由于被加工零件体积、重量较大，故采用支承板支承。另外通过夹具误差设计分析，能够较好地保证加工精度。
