盖冒垫片落料拉深冲裁复合模具设计说明书CAD图纸C20735

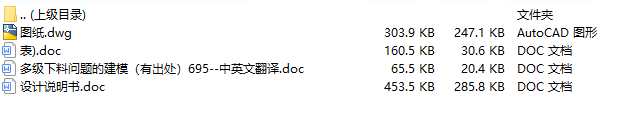

文件内容：CAD图纸、设计说明书

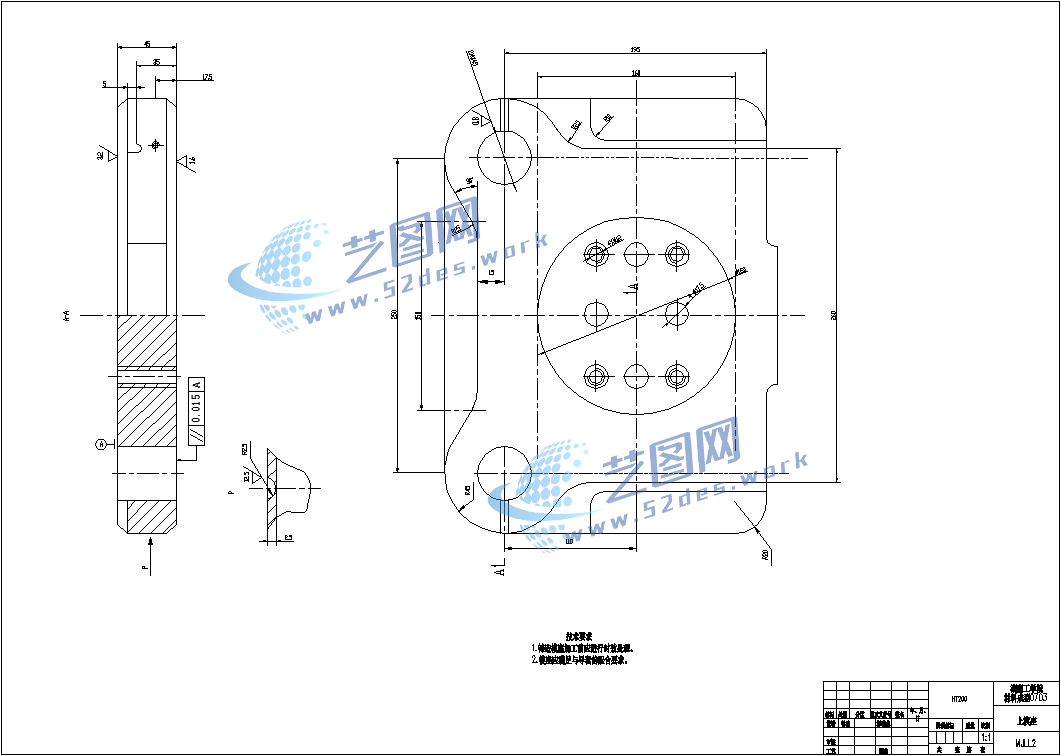

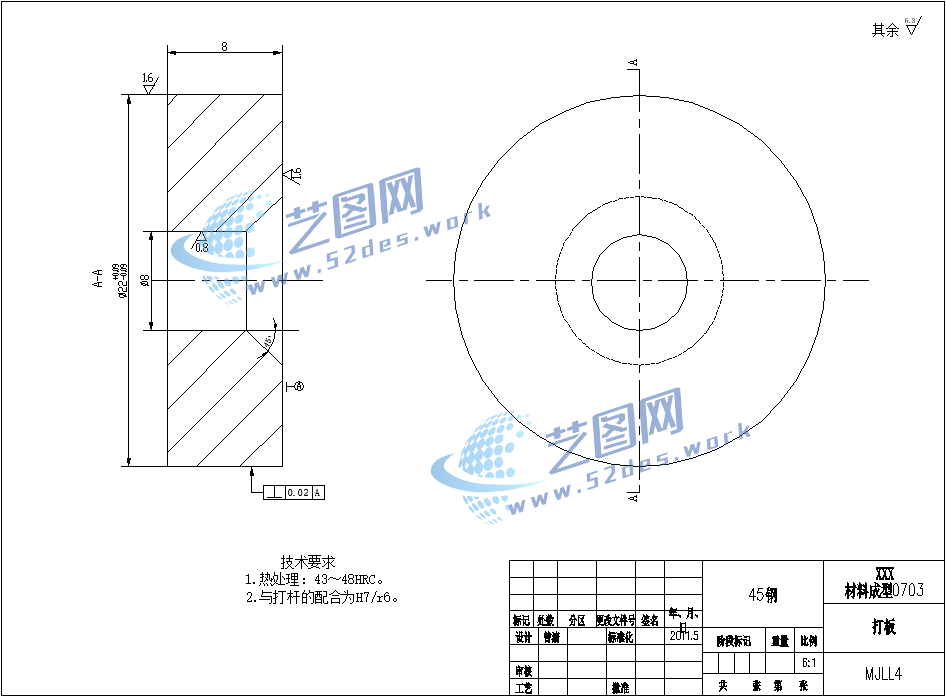

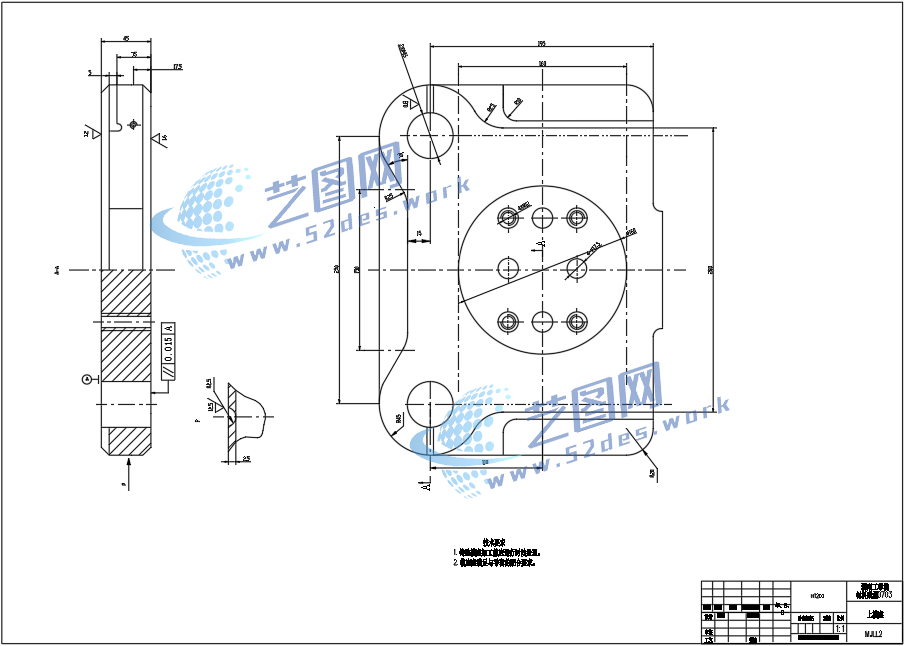

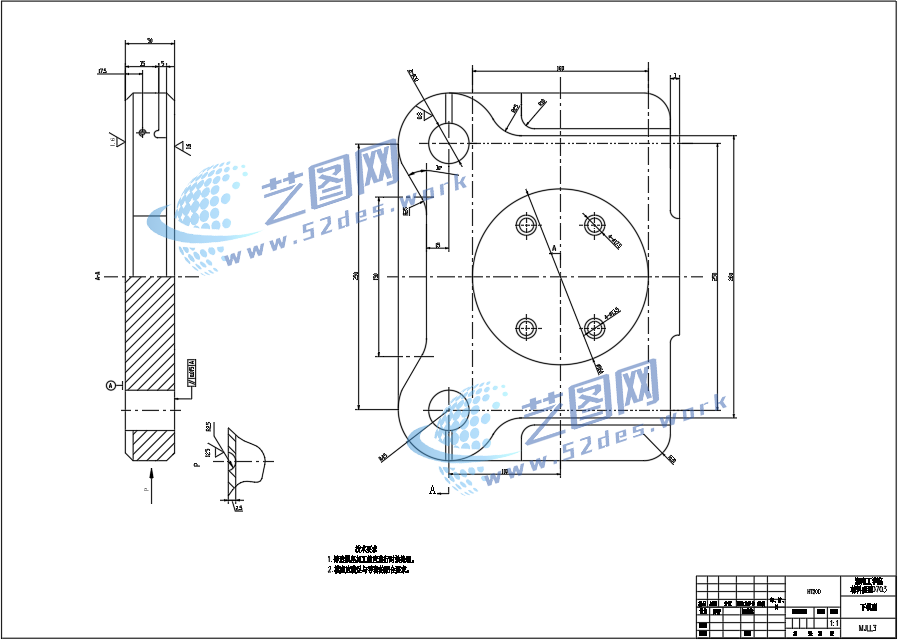

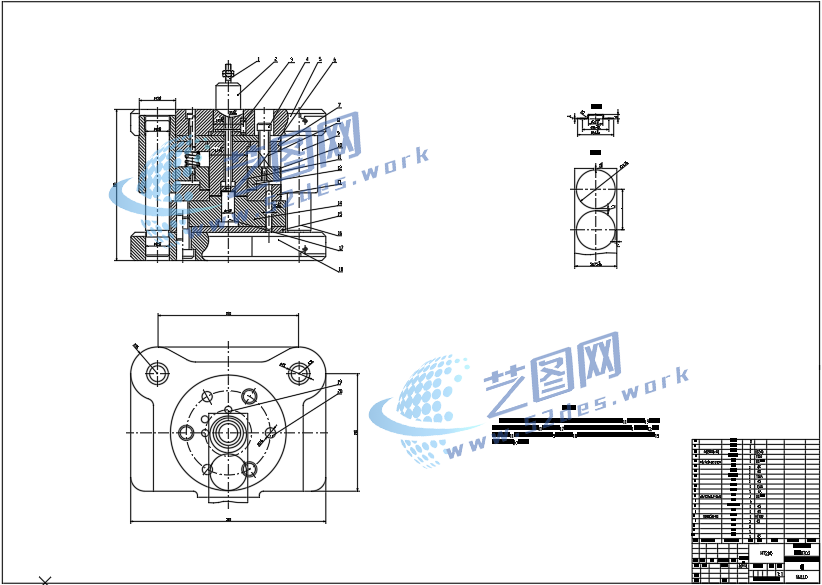

盖冒垫片CAD图纸

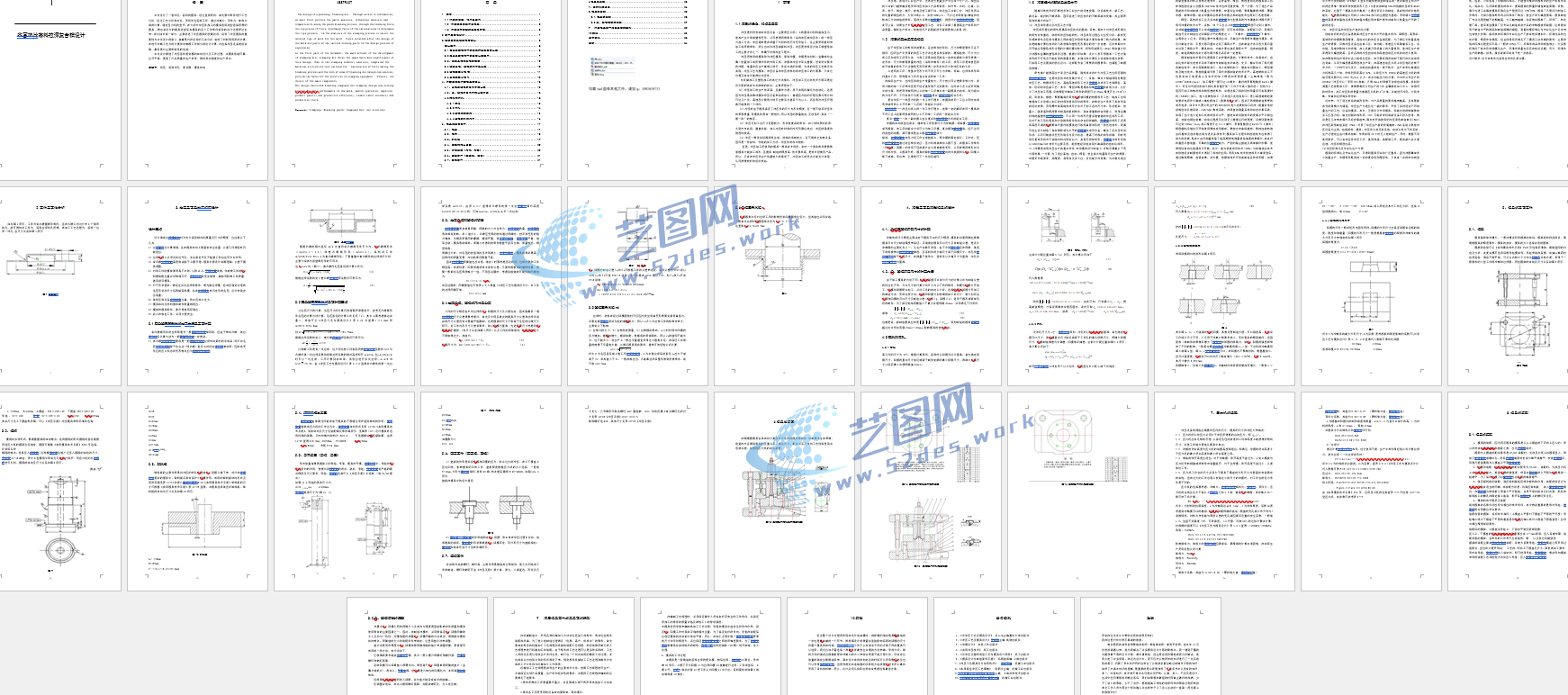

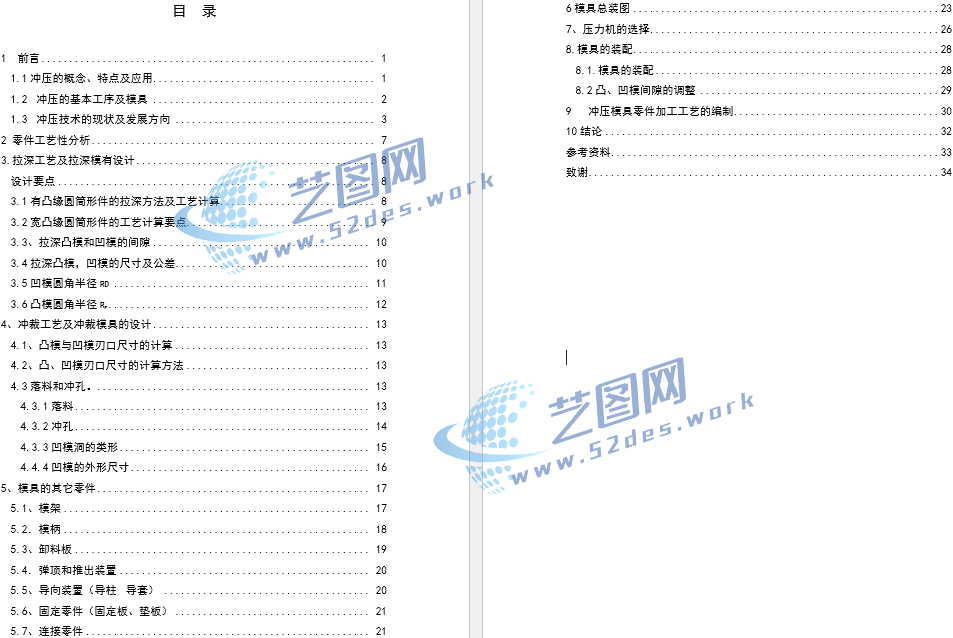

盖冒垫片CAD图纸 盖冒垫片CAD图纸 盖冒垫片CAD图纸 盖冒垫片CAD图纸 盖冒垫片设计说明书目录

本次设计了一套冲孔，落料的模具。经过查阅资料，首先要对零件进行工艺分析，经过工艺分析和对比，采用冲孔落料工序，通过冲裁力，顶件力，卸料力等的计算，确定压力机的型号。在分析对冲压件加工的模具适用类型选择所需的模具。得出将设计的模具类型后将模具的各个工作零件部件的设计过程表达出来。在文档中第一部分，主要叙述了冲压模具的发展状况，说明了冲压模具的重要性与本次设计的意义，接着是对冲压件的工业分析，完成了材料利用率的计算。在进行冲裁工艺力的计算和冲裁模工作部分的设计计算，对选择冲压设备提供依据。最后是对主要零部件的选择。

本次设计阐述了冲压落料复合模的结构设计及工作过程。本模具性能可靠，运行平稳，提高了产品质量和生产效率，降低劳动强度和生产成本。
