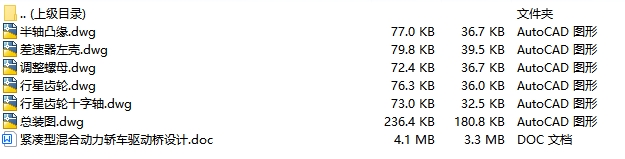

文件内容：CAD图纸、毕业设计说明书
新国标CAD图纸：机械结构设计装配图

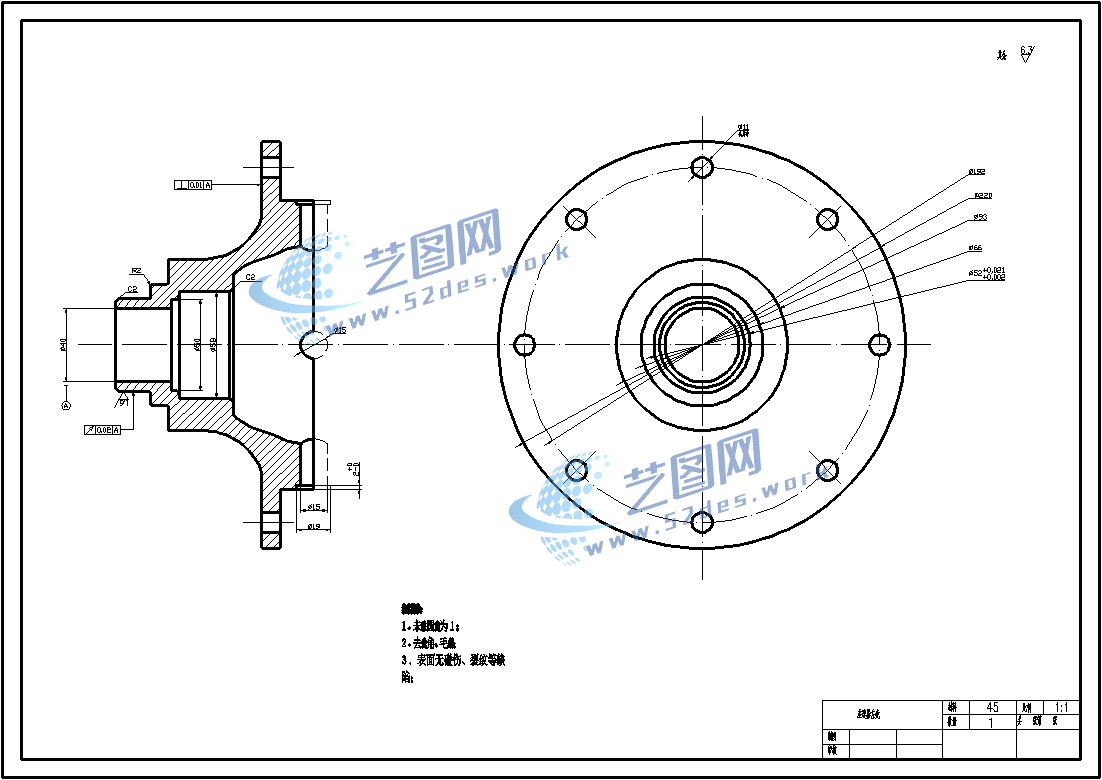

新国标CAD图纸：零件图
新国标CAD图纸：零件图
新国标CAD图纸：零件图
新国标CAD图纸：零件图

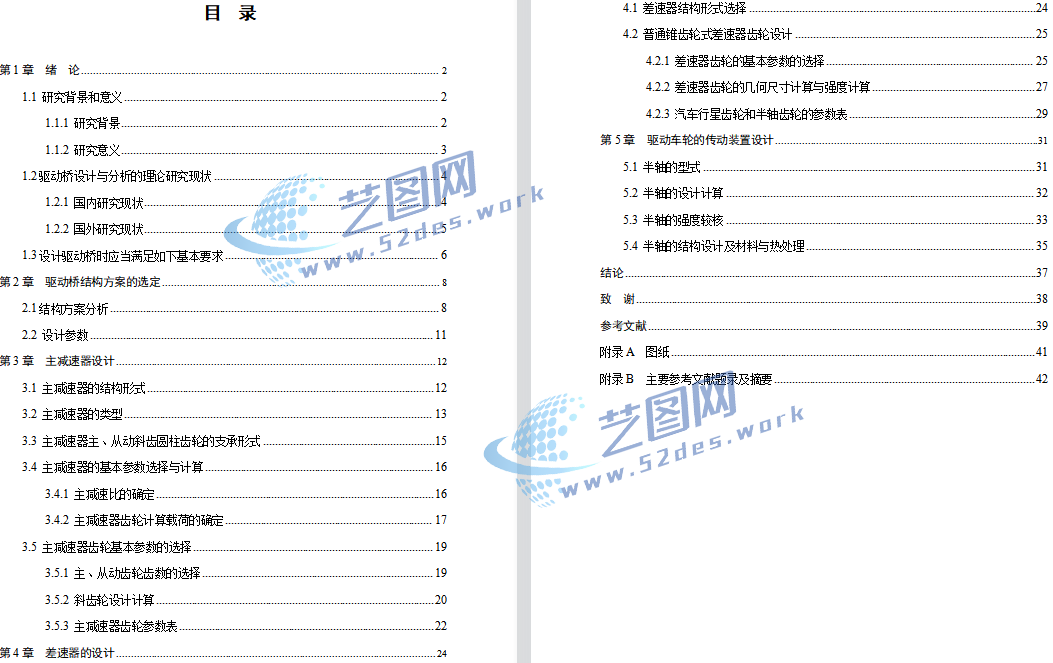

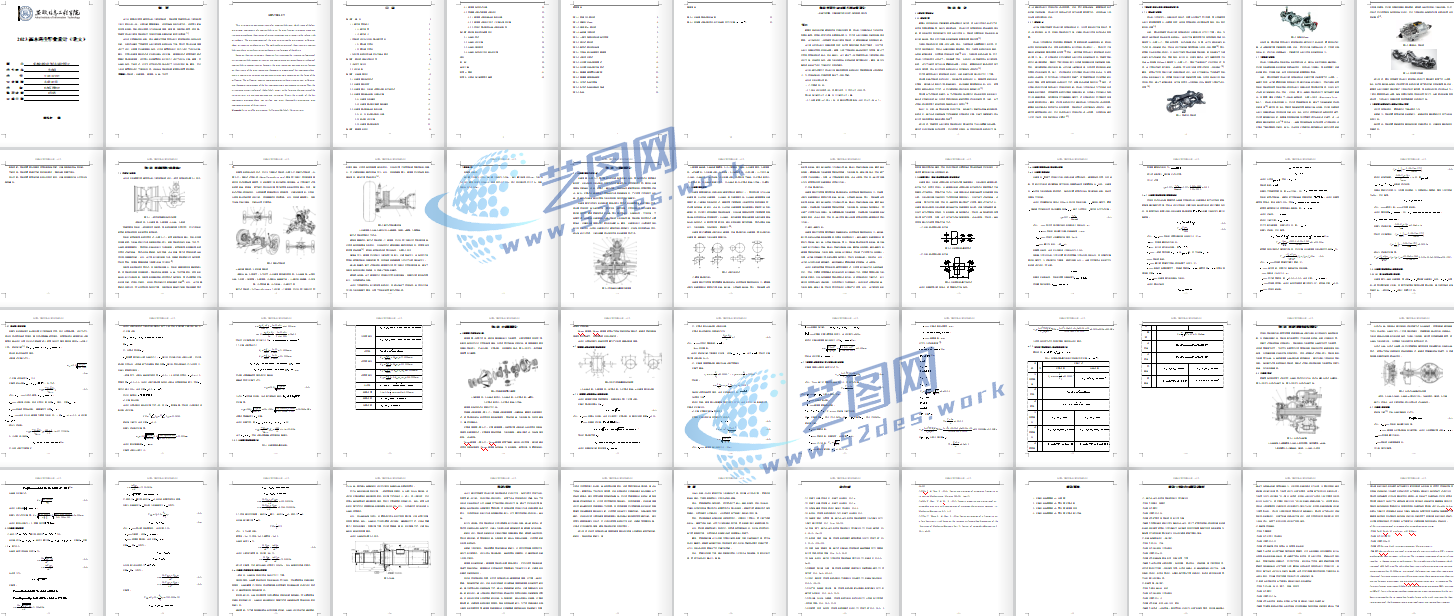

微型驱动桥设计说明书目录
本文主要是设计某紧凑型混合动力轿车驱动桥，驱动桥是紧凑型混合动力轿车的四大动力部件中的一种，主要功能是降速增扭、并且变换转矩的传递方向，并将其分配给左右驱动车轮。驱动桥的主要部分为包括主减速器、差速器、车轮驱动装置、桥壳等。紧凑型混合动力轿车驱动桥的工作特性对车辆的整体性能有很大的影响[1]。
本次设计根据给定的参数，首先调研当下紧凑型混合动力轿车驱动桥的种类与各自性能，比较优选确定了紧凑型混合动力轿车驱动桥的总体方案；其次对其中的主减速器进行了设计，主要是对主减速器的结构，以及关键零部件的几何尺寸进行了设计与计算；再次，对其中的差速器的形式进行比较选择与设计计算，差速器的形式采用普通对称式圆锥行星齿轮差速器，并对其中的关键零部件的几何尺寸进行了设计与计算；接着，对半轴的结构、支承形式，以及万向节的形式和特点进行了分析设计和计算；最后，对以上的关键零部件进行了强度的校核。并绘制本驱动桥的装配图和主要零部件图纸。
