连续弯曲模具设计SW21版三维模型CAD图纸说明书C22997

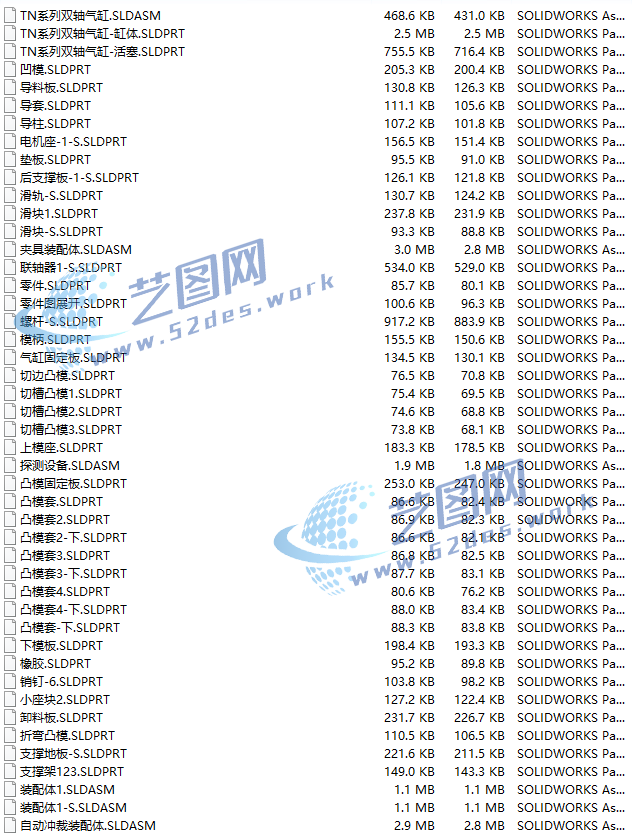

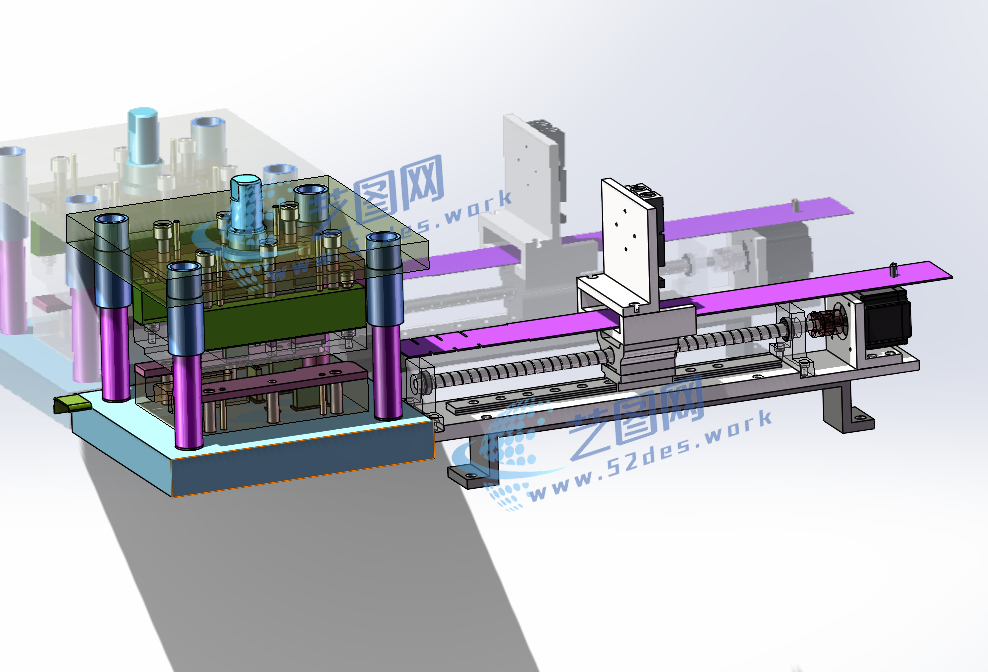

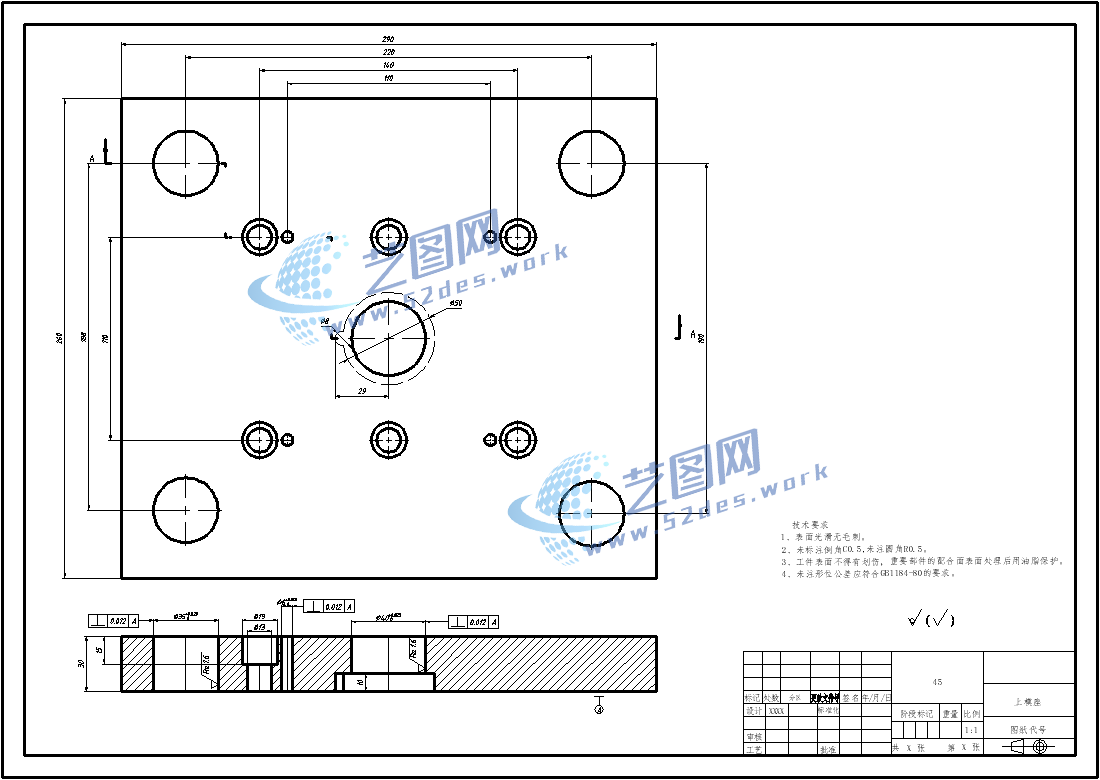

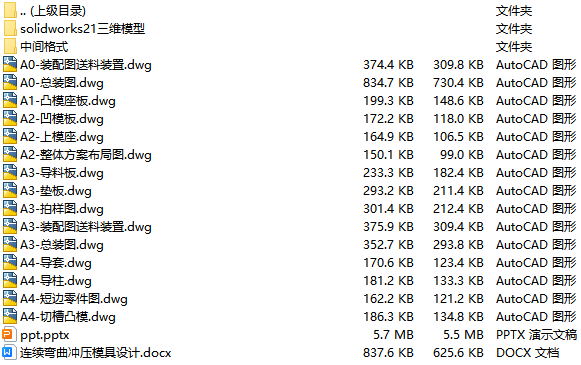

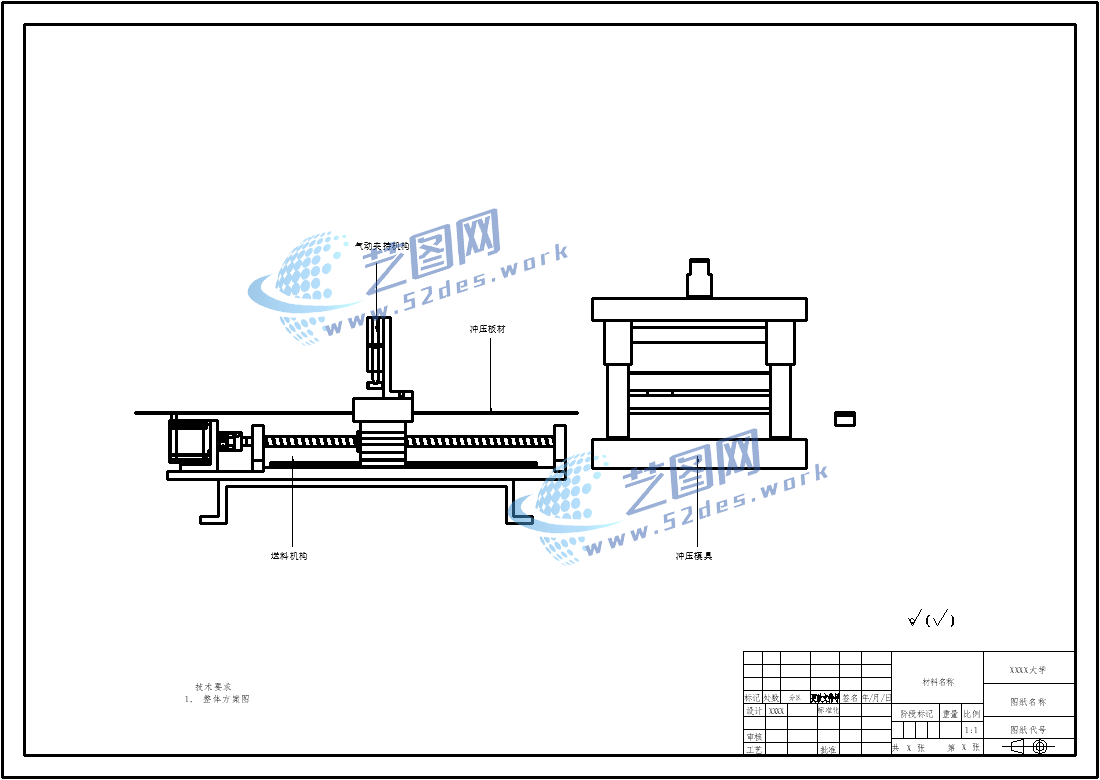

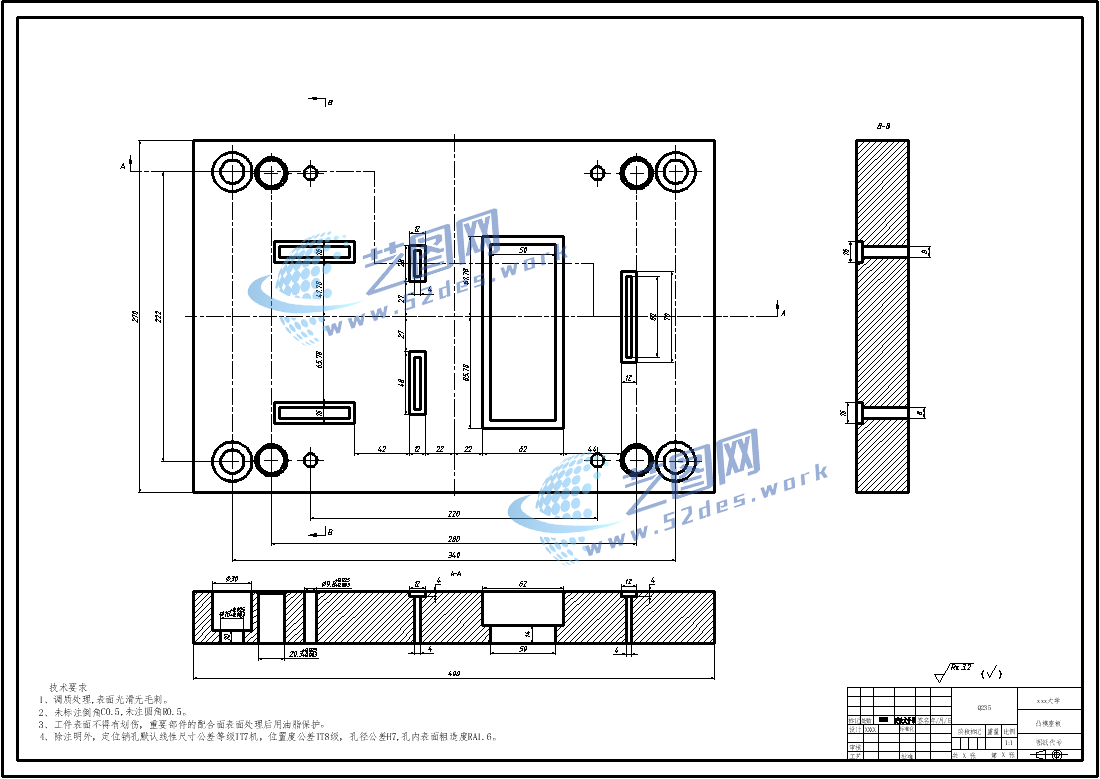

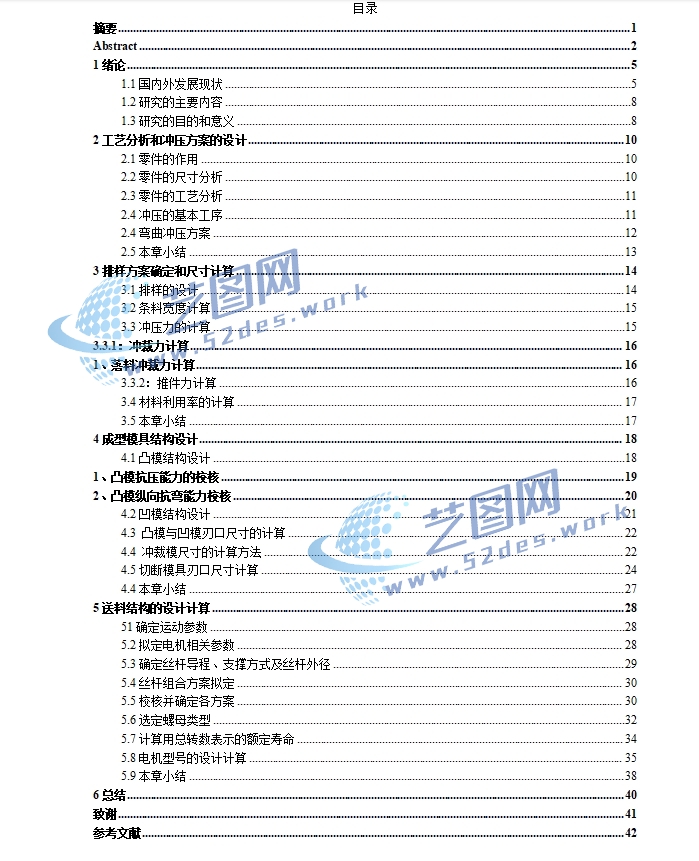

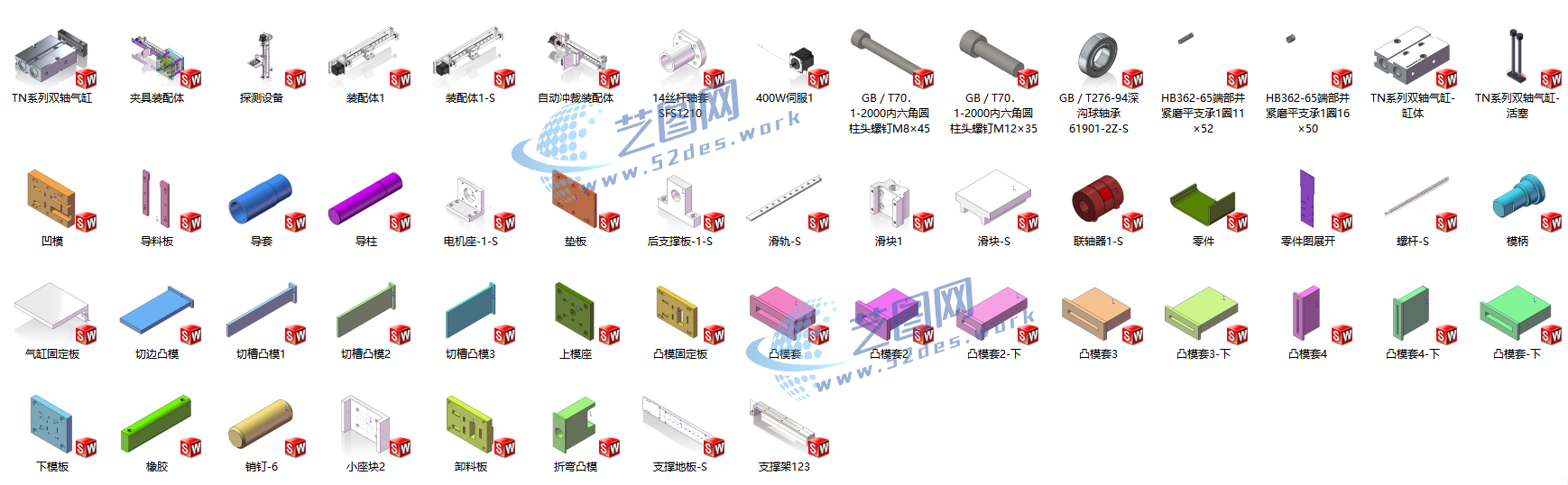

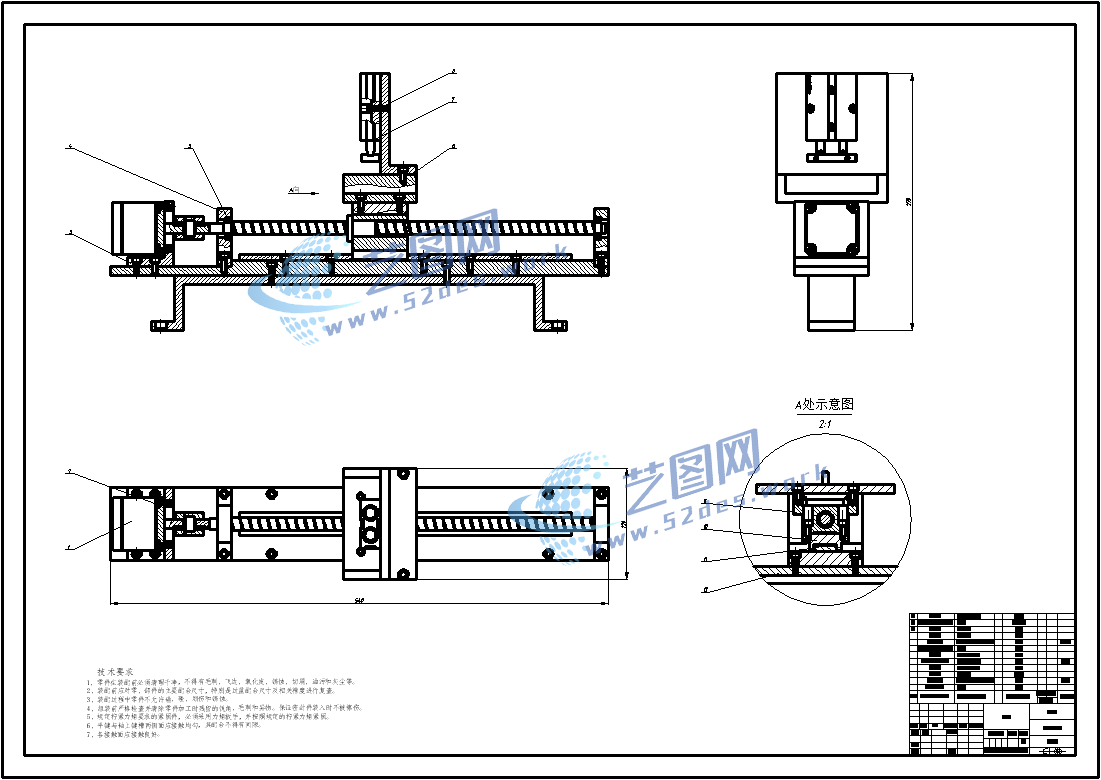

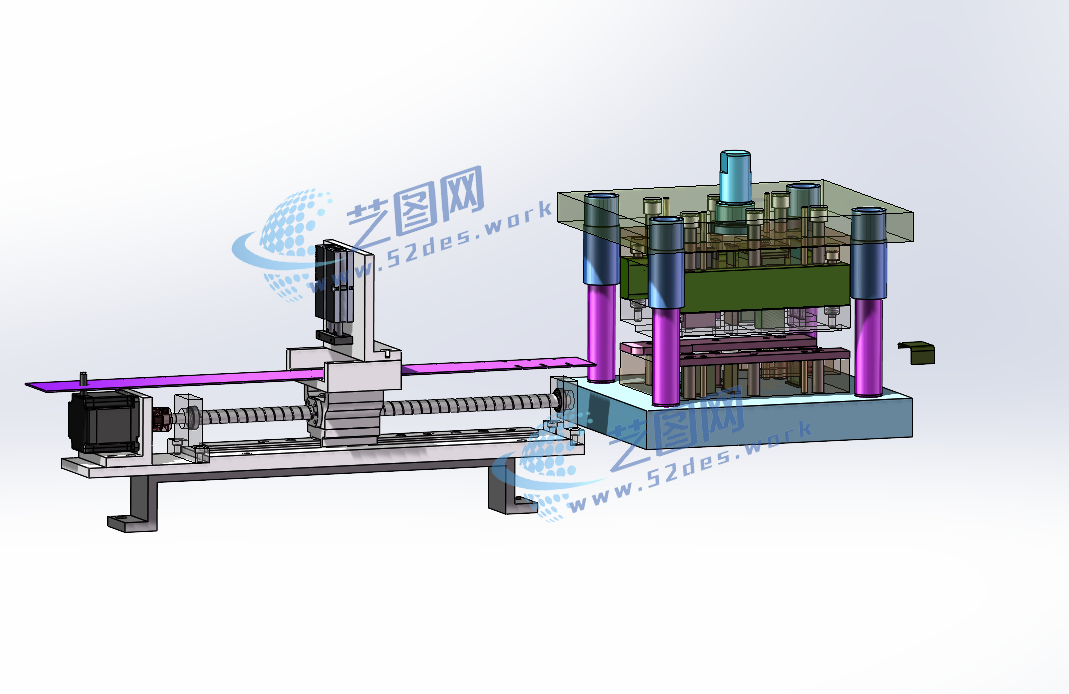

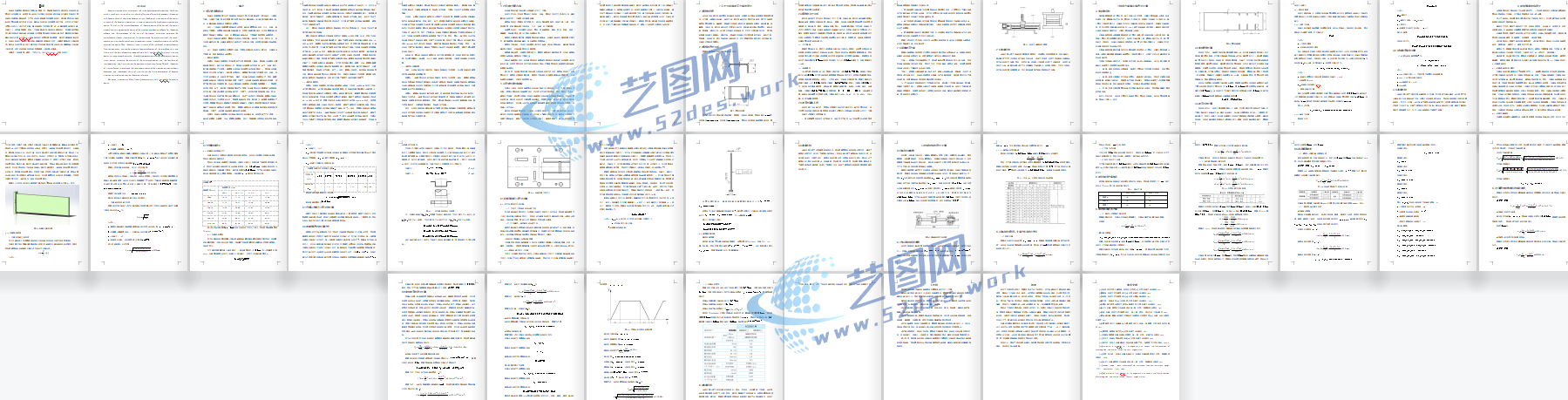

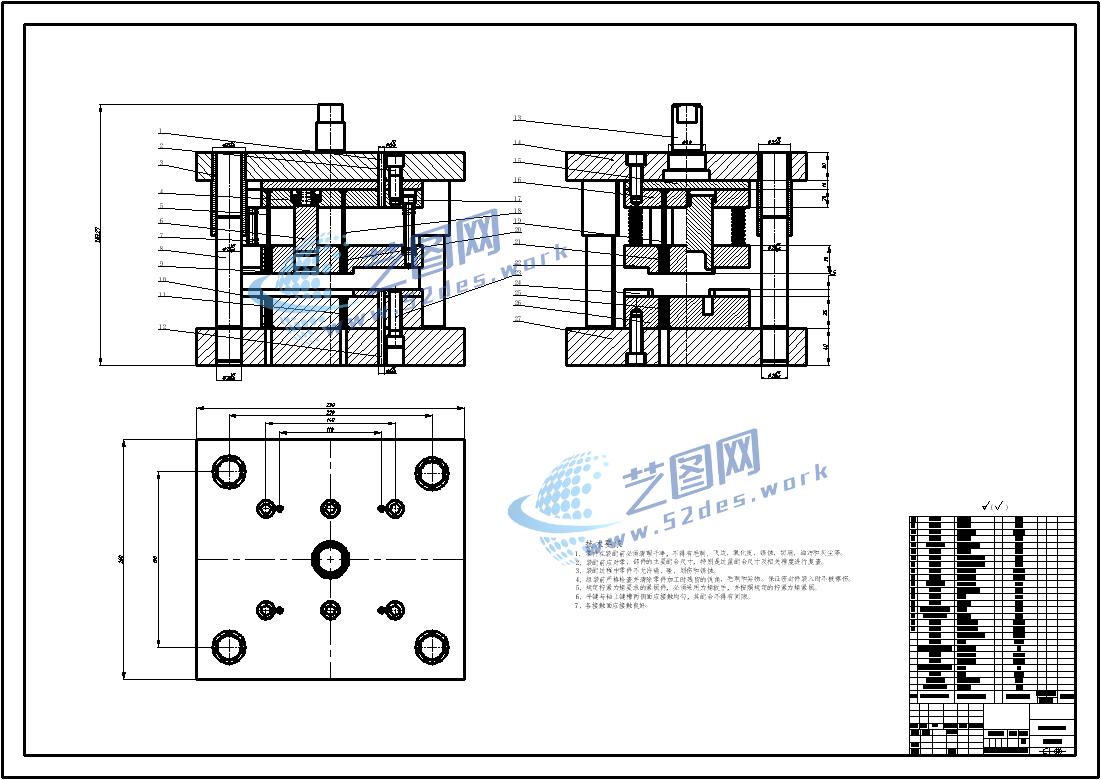

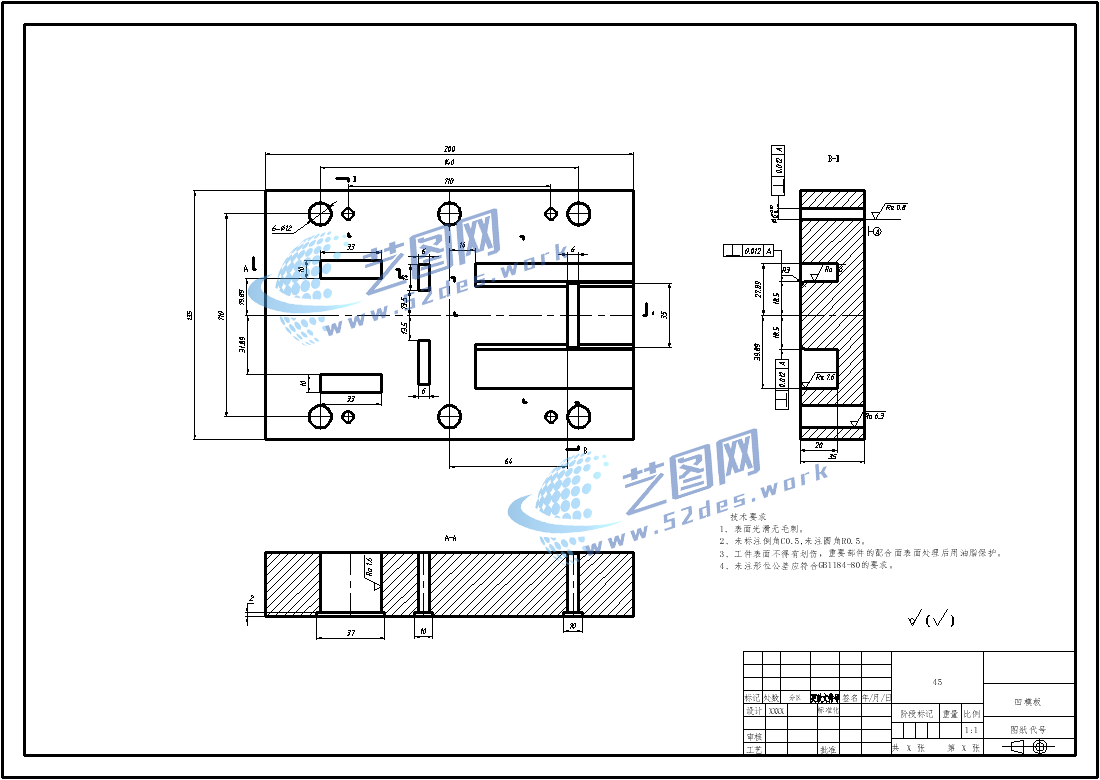

文件内容：solidworks21三维模型、CAD图纸、设计说明书 连续弯曲模具solidworks21版本模型源文件，可编辑 连续弯曲模具solidworks21版本、三维模型零件预览图 连续弯曲模具solidworks21版本三维装配模型 连续弯曲模具solidworks21版本三维装配模型 连续弯曲模具CAD图纸 连续弯曲模具CAD图纸 连续弯曲模具CAD图纸 连续弯曲模具CAD图纸 连续弯曲模具CAD图纸 连续弯曲模具CAD图纸连续弯曲模具设计说明书目录

弯曲冲压模具的是自动化发展中的重要一环，其能够批量性快速冲压出各种各样的零件形状快速高效，经济型高，本次设计以带折弯外形的短边弯曲件为研究对象设计其弯曲冲压模具的整体结构，为了完成本次落料模冲压模具的设计，首先模具设计的相关知识对零件的整体工艺进行分析，确定本次设计的冲压模具设计方案，针对设计方案以及零件外形尺寸进行工艺计算，确定相应的工艺排样图，进一步确定模具结构的凸模、凹模尺寸，并对模具模架、导柱、支撑套等进行标准件的选择和设计，然后整体布局结构上增加自动送料的功能设计能够分析其模具送料件的自动上料技术，最后借助计算机辅助软件CAD和SolidWorks绘制结构设计的零件图和总装图，通过三维模拟参数化设计、形象化的设计，确保计算内容的准确性和实施的可行性，并最终整理设计计算说明书。通过本次设计其意义在于提升自身对冲压模具设计理论知识上的理解和独立自主能力的实践，并对未来弯曲冲压件的发展提供一定的理论借鉴。
