侧弯支座多工位级进模模具设计UG三维模型CAD图纸说明C20869

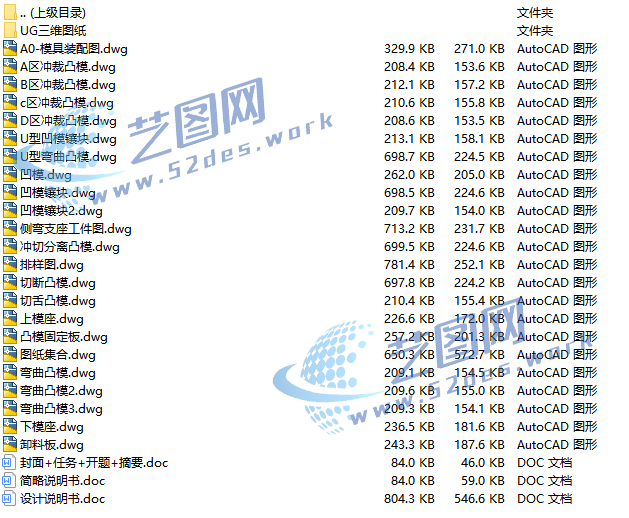

文件内容：UG三维模型、CAD图纸、设计说明书

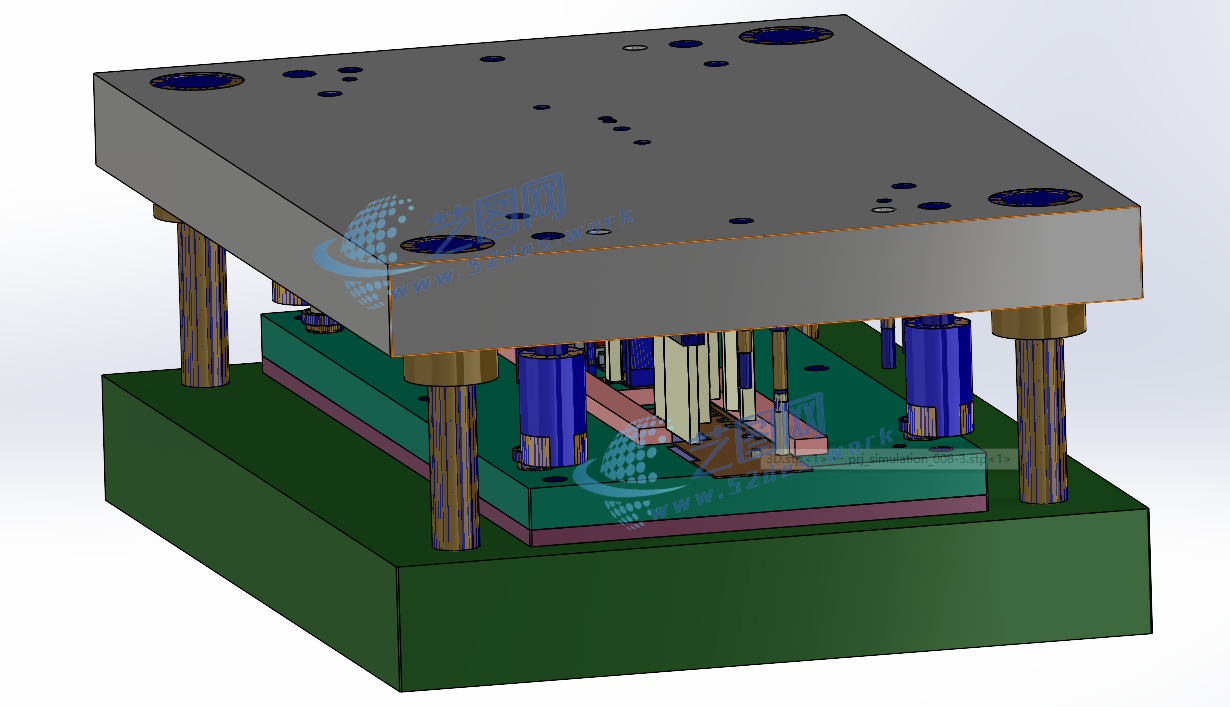

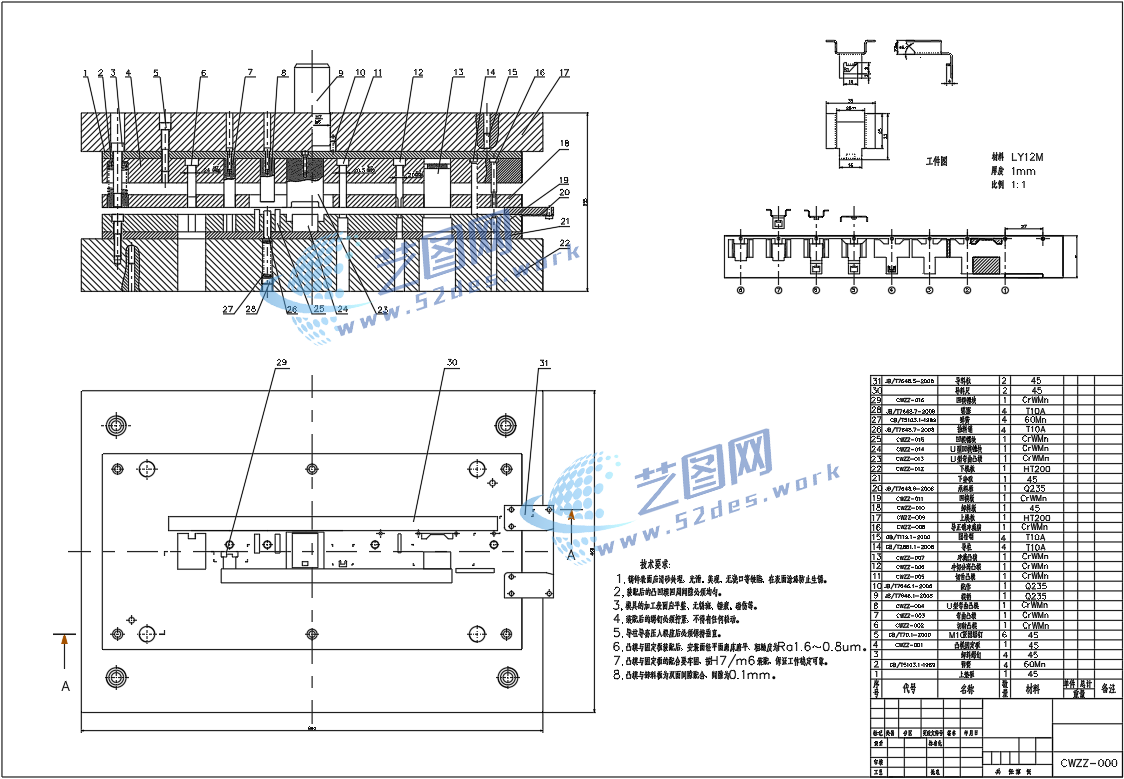

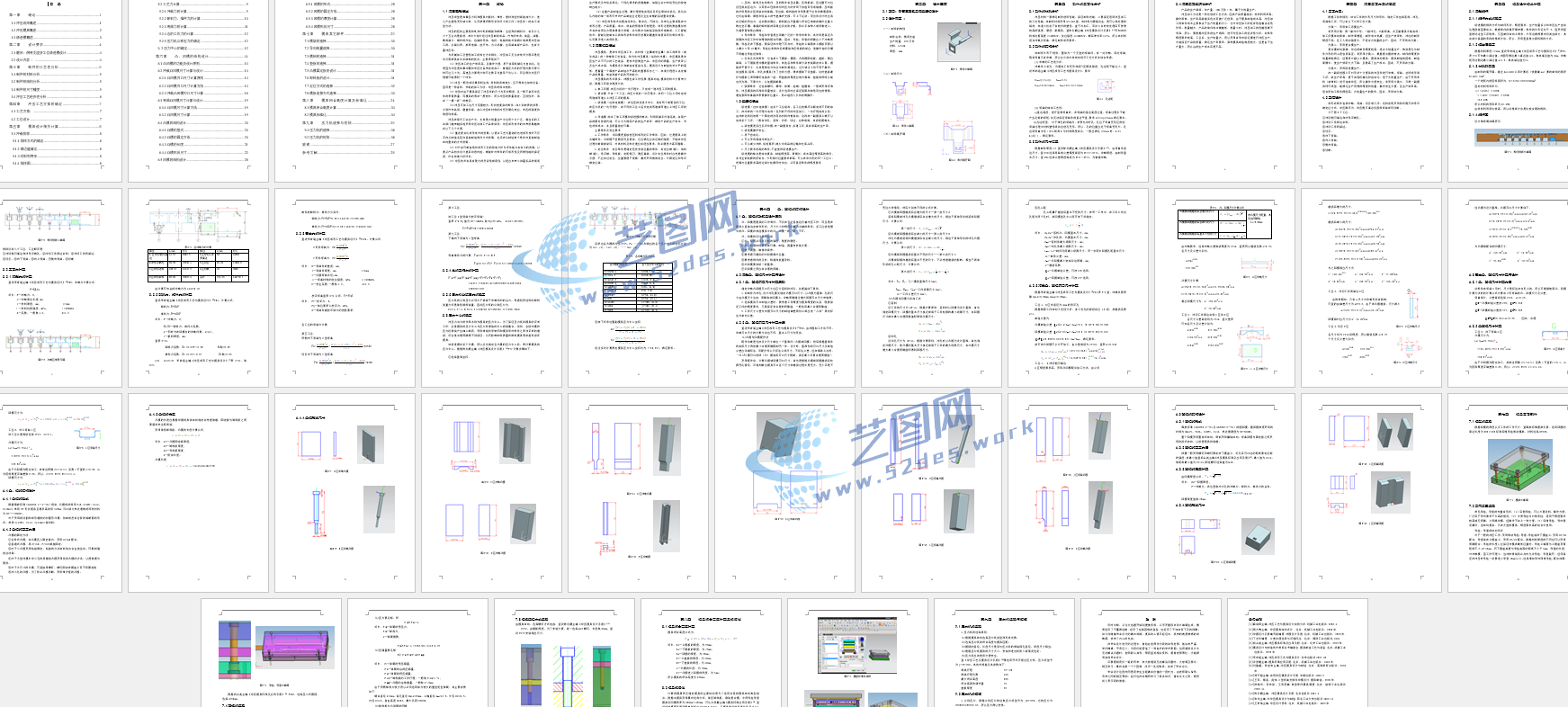

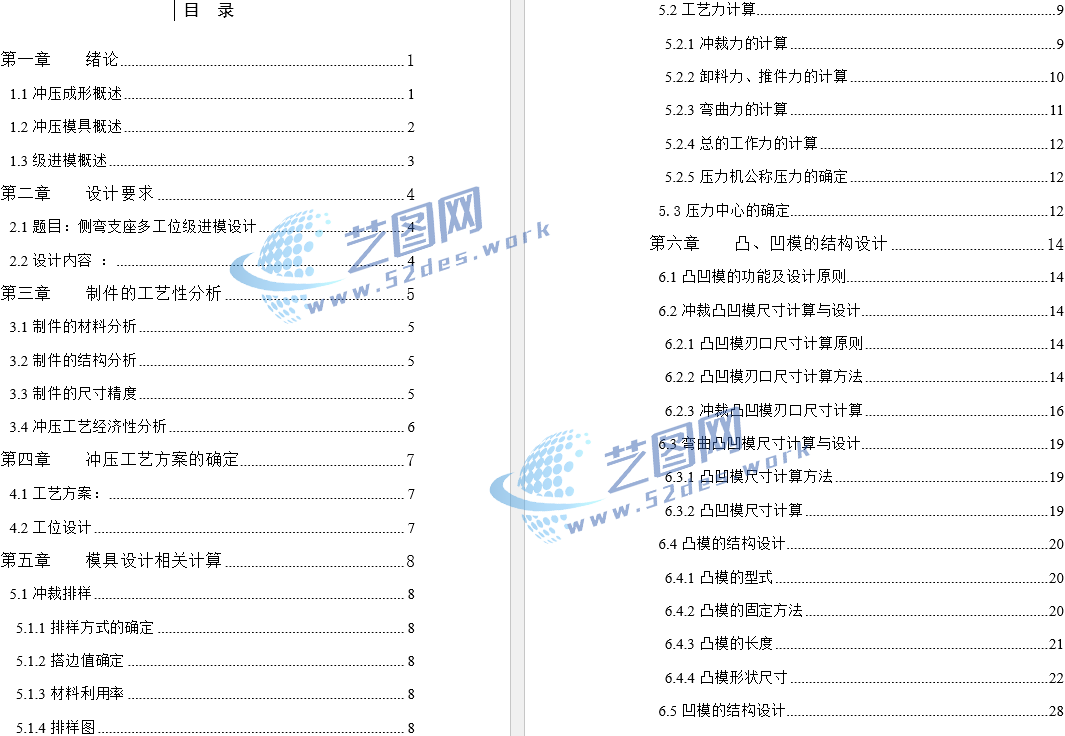

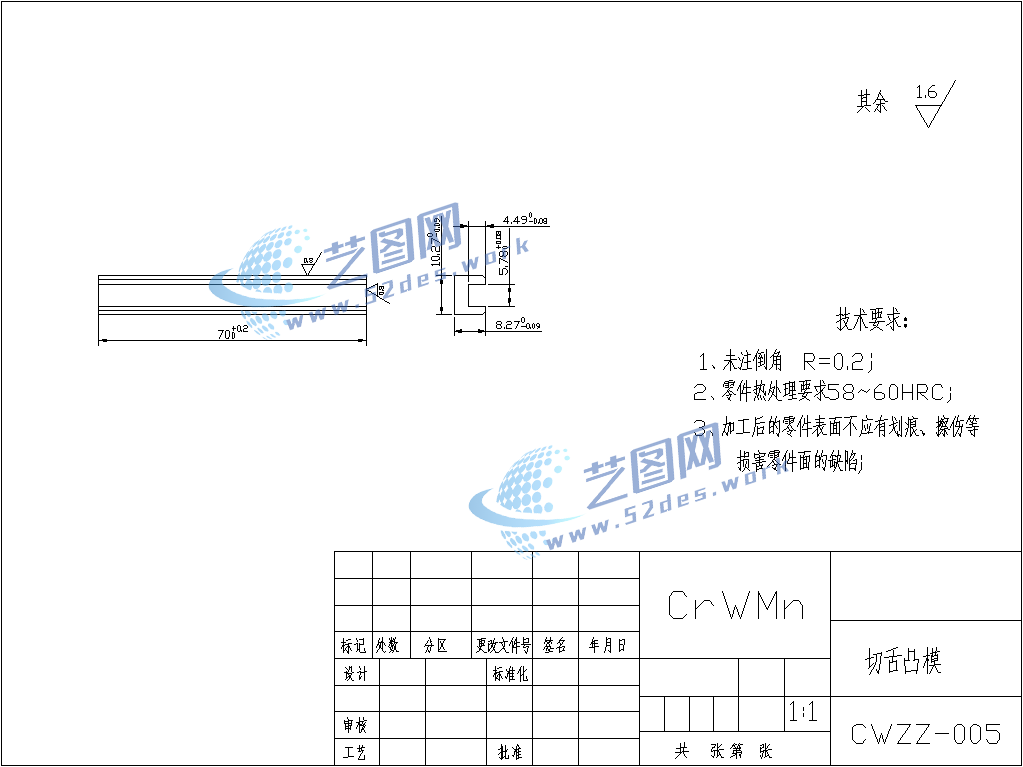

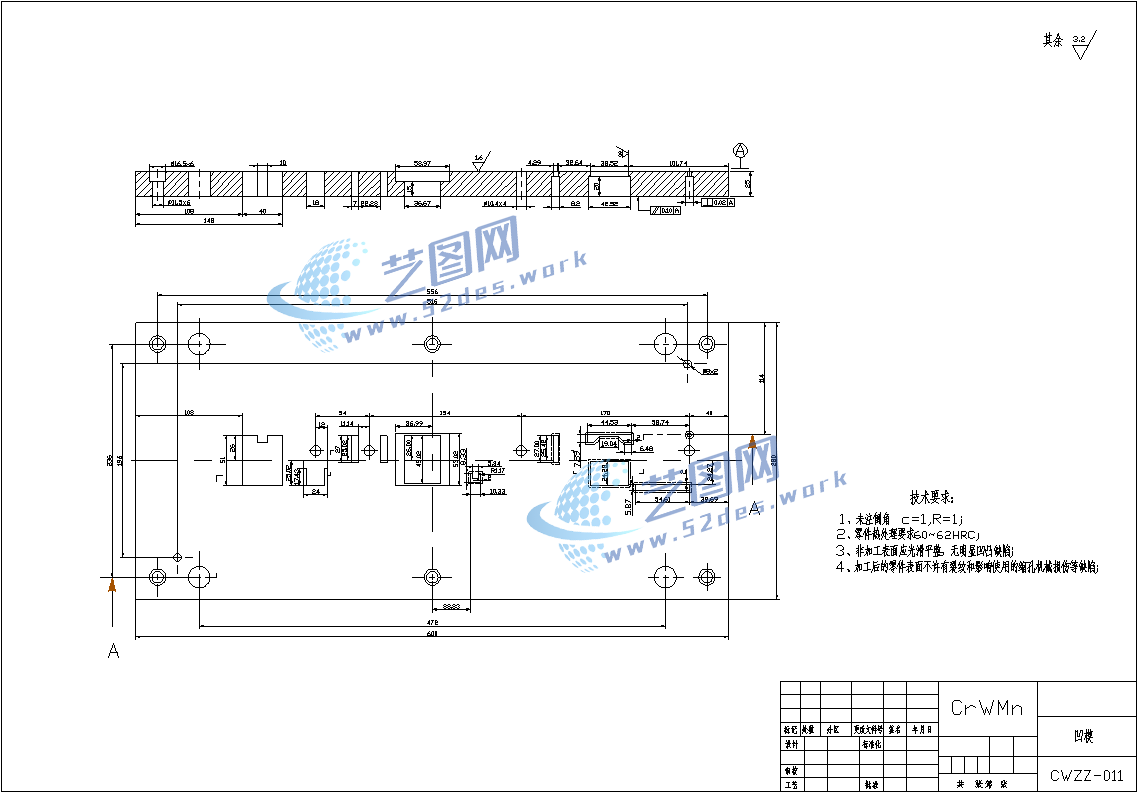

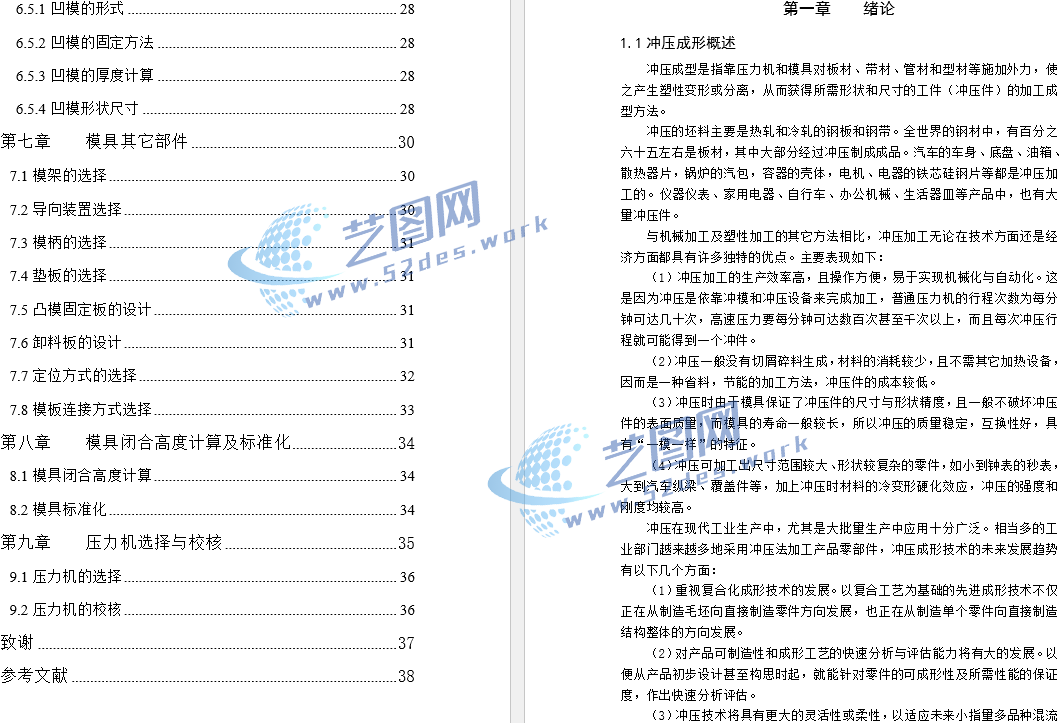

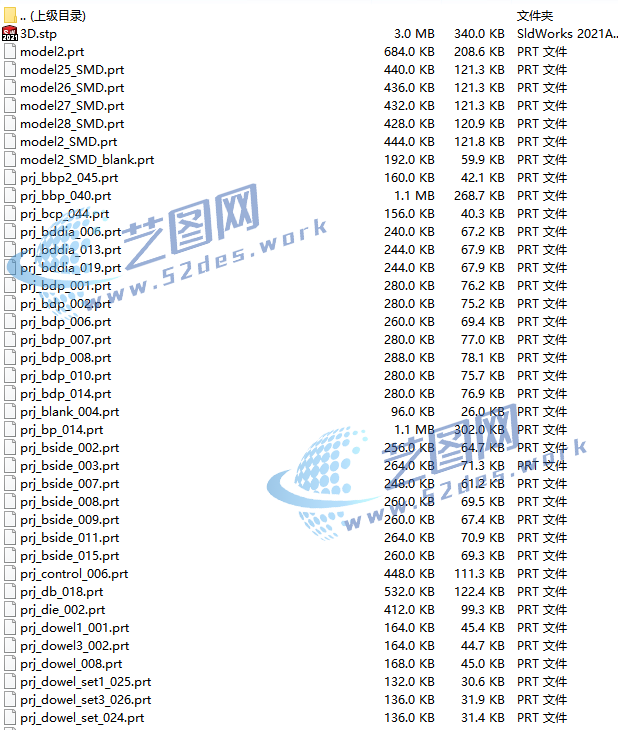

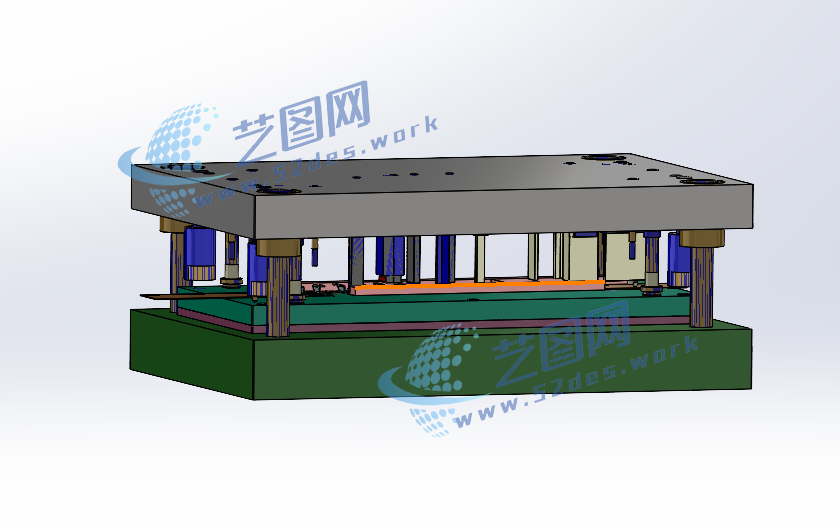

侧弯支座多工位级进模UG模型源文件侧弯支座多工位级进模UG三维装配模型 侧弯支座多工位级进模UG三维装配模型 侧弯支座多工位级进模CAD图纸 侧弯支座多工位级进模CAD图纸 侧弯支座多工位级进模CAD图纸 侧弯支座多工位级进模CAD图纸 侧弯支座多工位级进模设计说明书目录

本次设计生产的是侧弯支座，零件外形虽然比较简单，但成形工艺复杂，包括冲裁和多次弯曲。而且精度要求比较高，形状比较复杂，生产批量大。通过工艺性分析，工序为落料、冲孔和弯曲。为了适应大批量生产的要求，采用级进模制造，能很好的解决上述问题。原料为2A12M，采用自动送料器和自动送料装置送料。

模架采用四导柱四导套结构和弹性卸料板，并在卸料板和固定板之间设置辅助导向机构的小导柱和小导套，保证卸料板有足够的运动精度。
