单拐曲轴车外圆夹具设计solidworks三维模型CAD图纸C24852

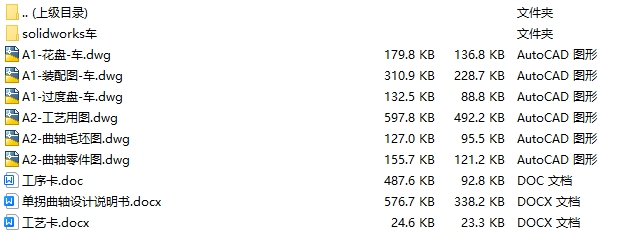

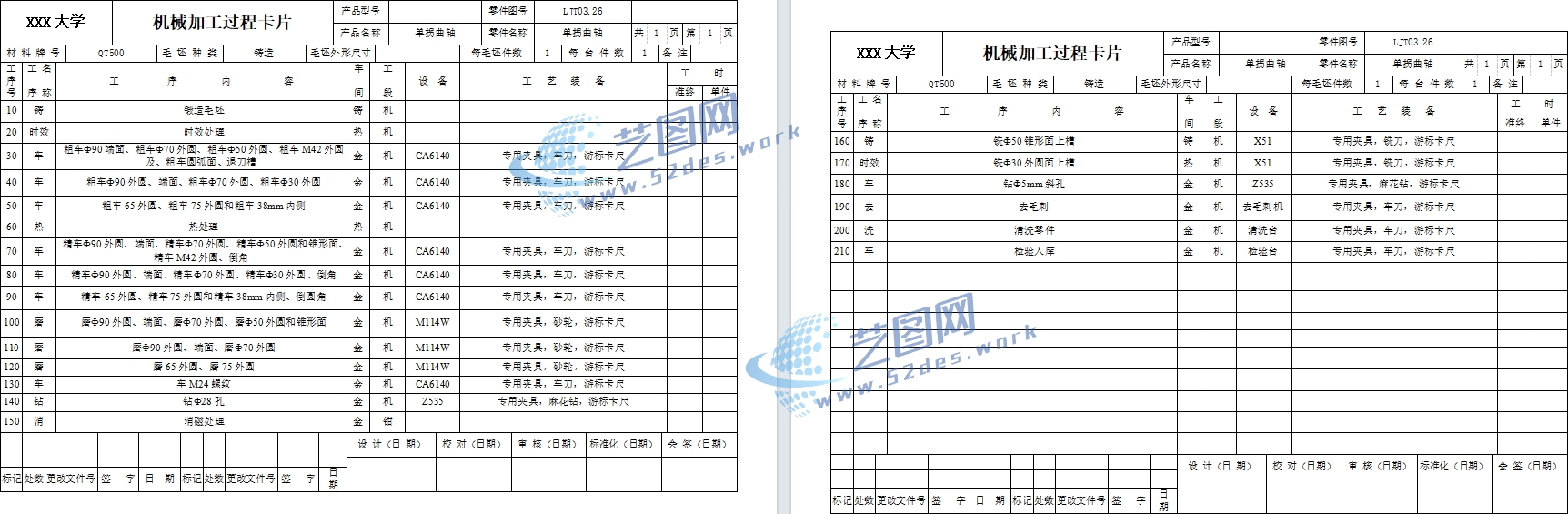

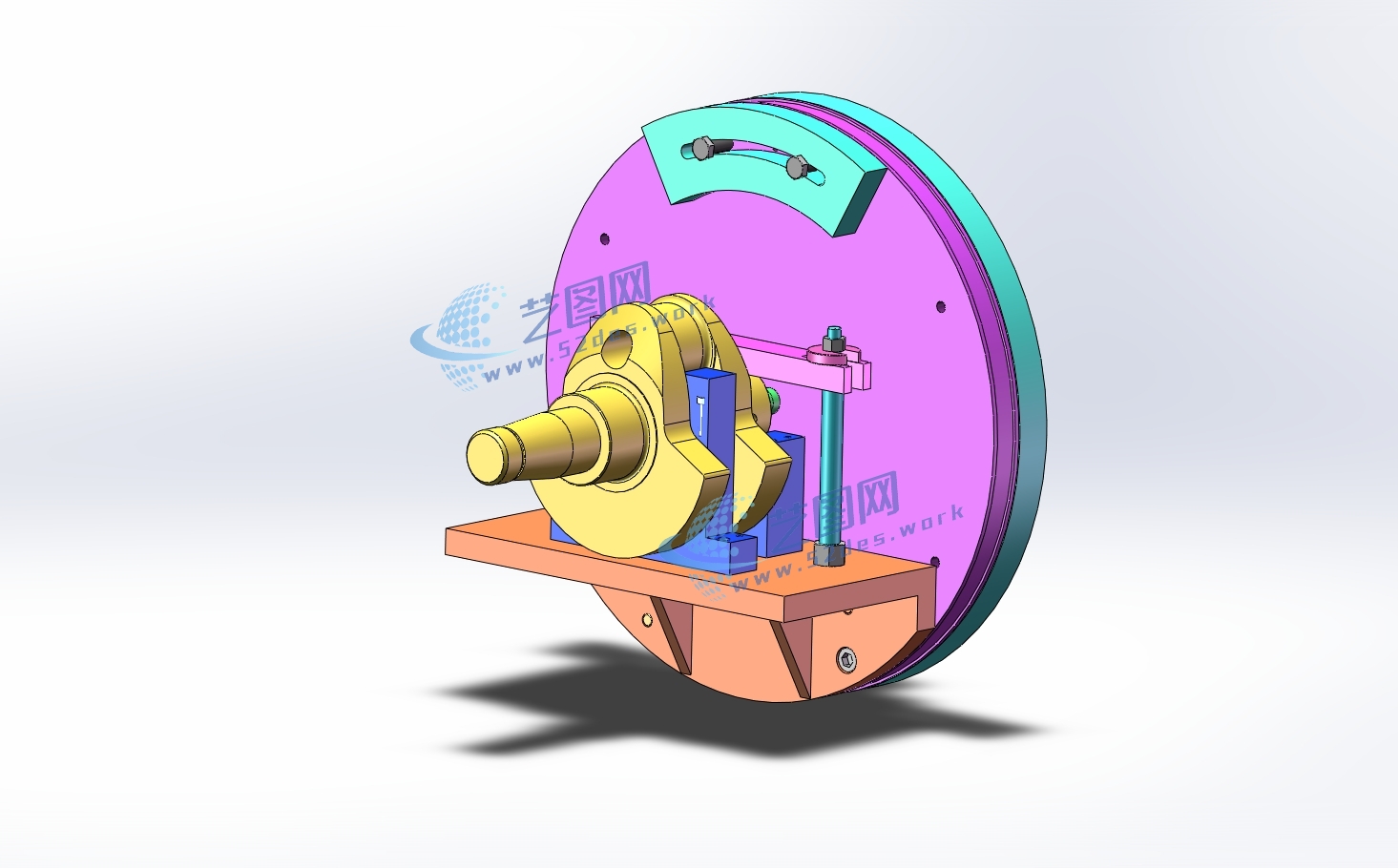

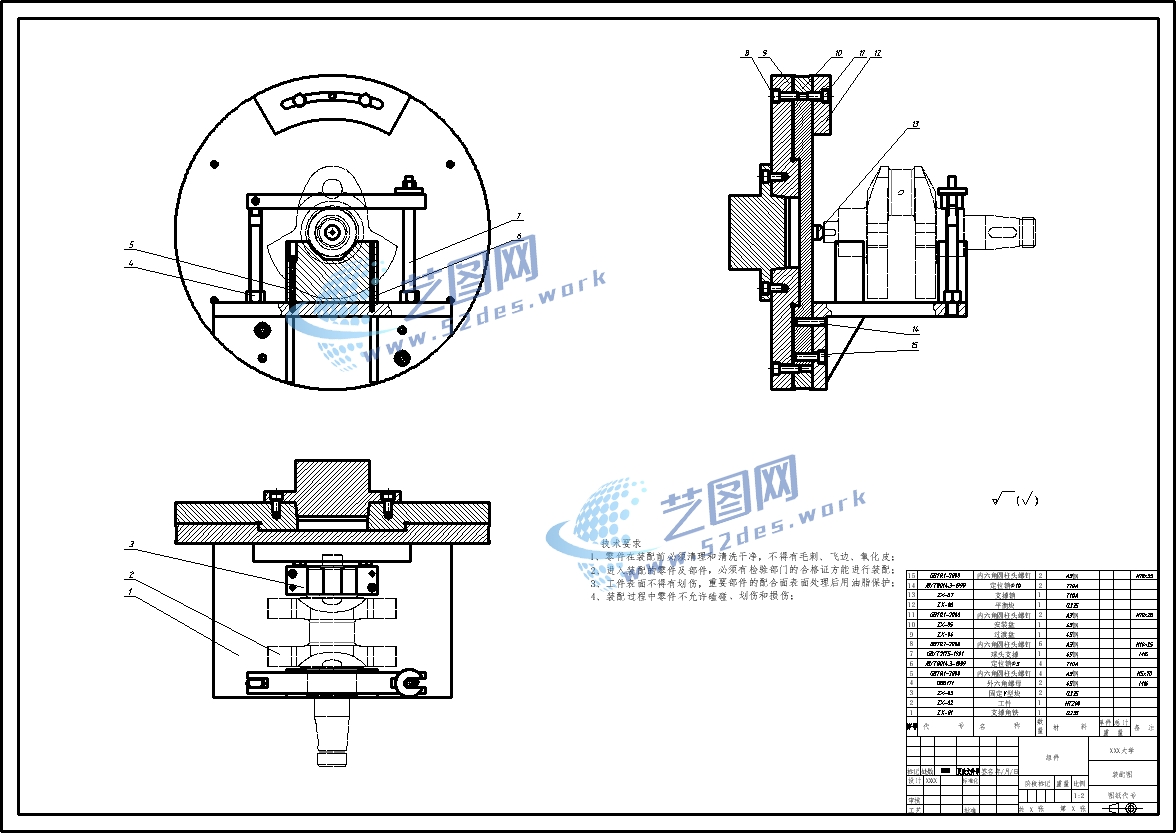

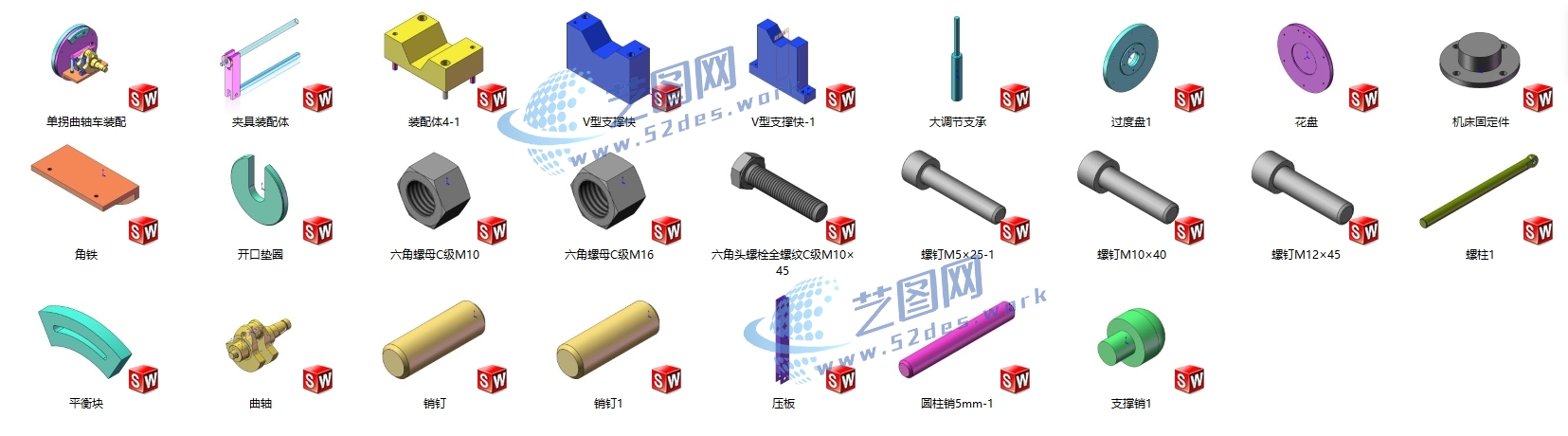

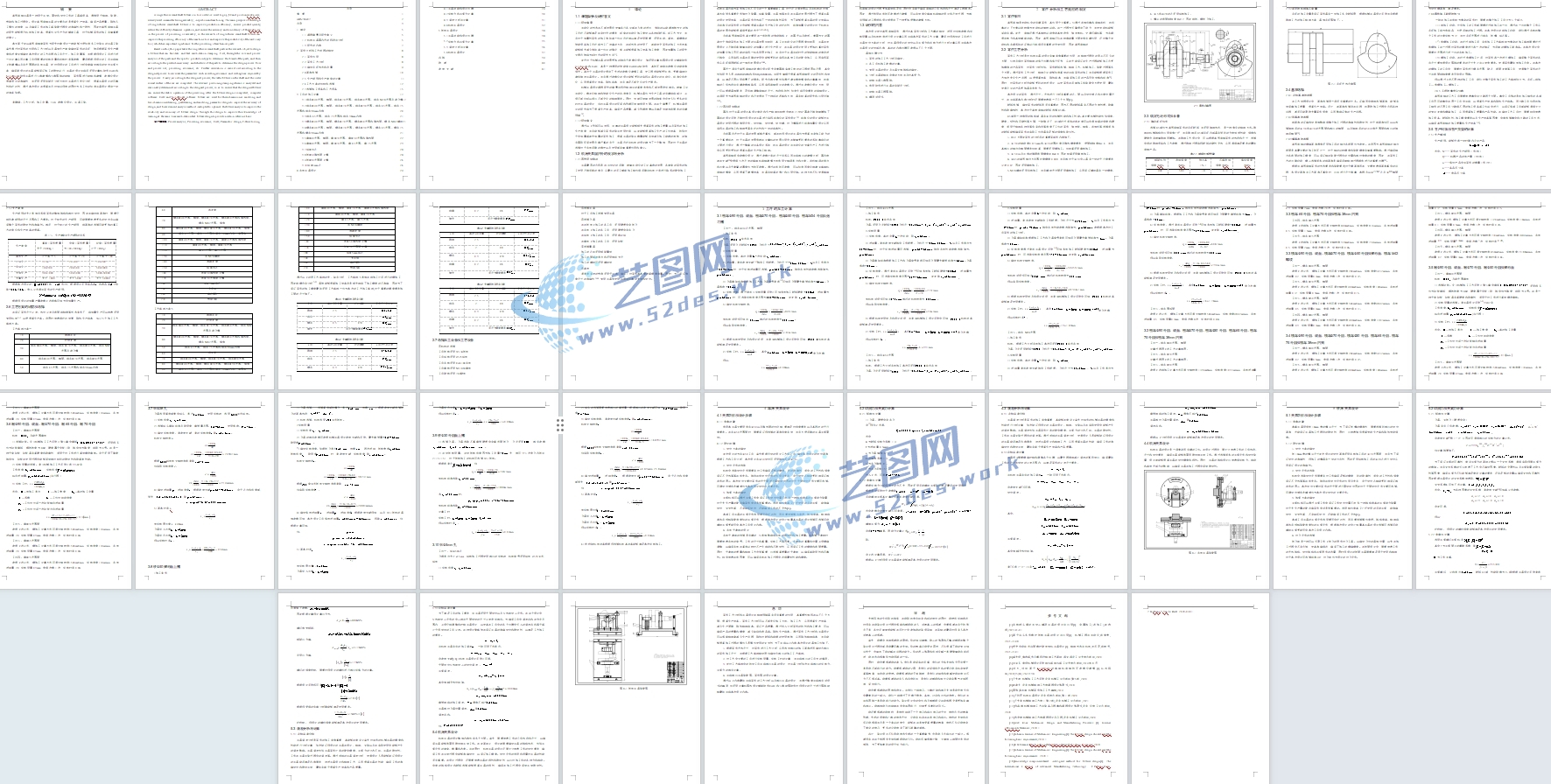

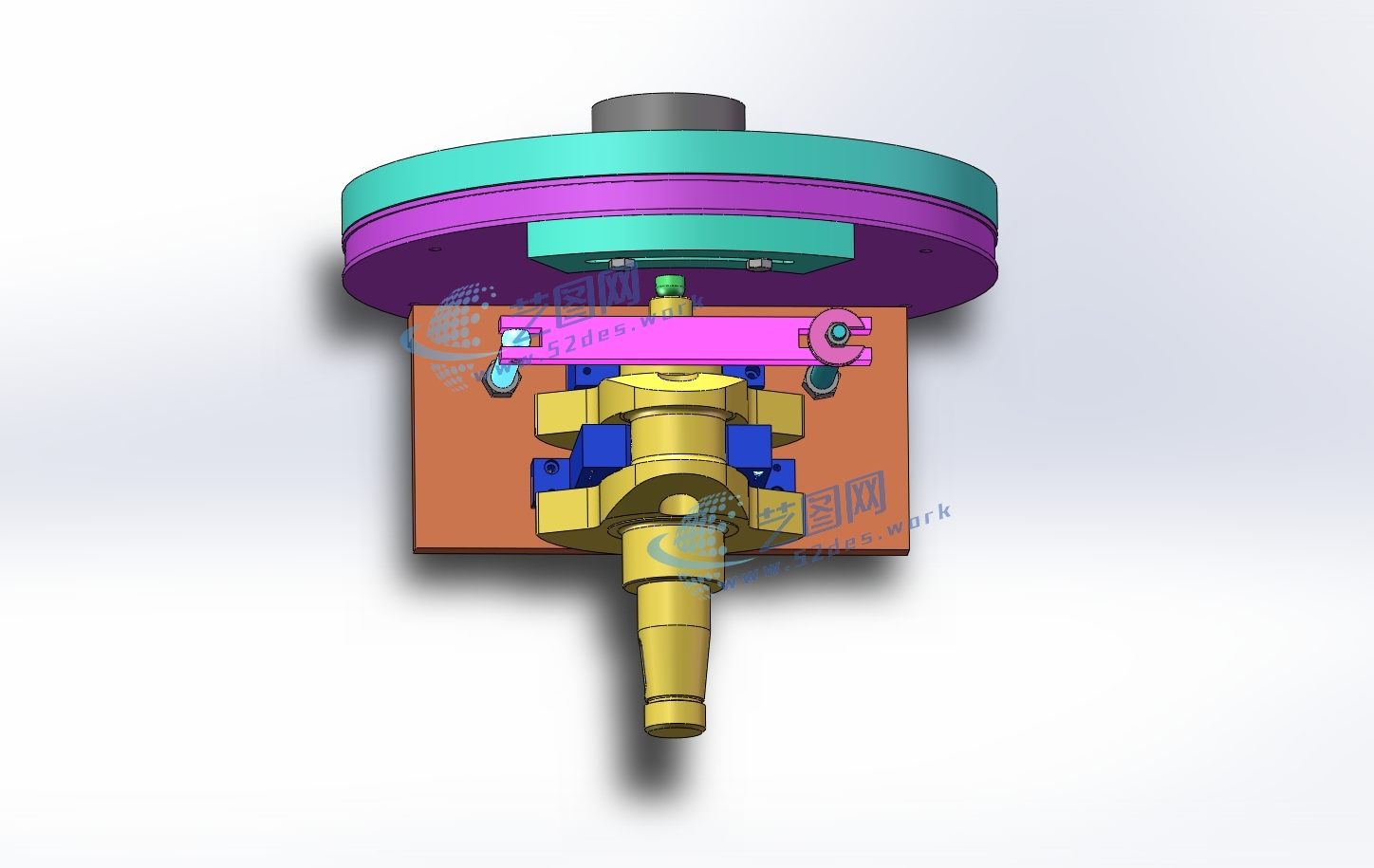

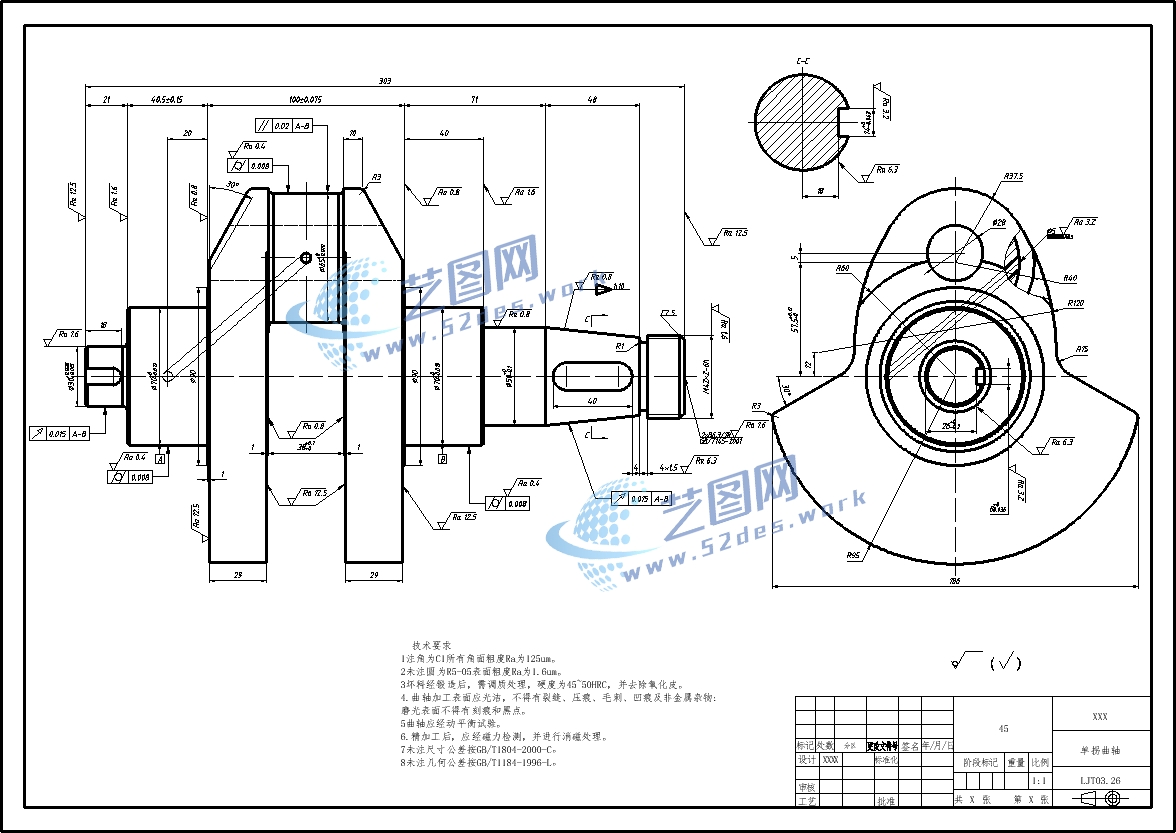

文件内容：solidworks21版三维模型、CAD图纸、设计说明书 solidworks21版本、三维模型零件预览图 机械夹具solidworks21版本三维装配模型 机械夹具solidworks21版本三维装配模型 新国标CAD图纸：单拐曲轴夹具设计装配图 新国标CAD图纸：单拐曲轴 新国标CAD图纸：单拐曲轴毛坯图 新国标CAD图纸：夹具体 机械加工工艺卡 机械加工工序卡 单拐曲轴设计说明书目录

本文基于此以单拐曲轴类零件为研究对象设计一款能够方便快速多工位装夹的夹具工装，首先通过对零件的作用和工艺分析以及具体生产类型确定零件的毛坯，然后根据零件生产精度和进度安排确定本次设计的工艺流程和工序尺寸、加工余量等，并根据所设计工序进行进一步计算从而计算工序所需要的切削余量和切削时间等参数，最后根据所设计的工序完成轴上铣键槽以及车外圆面的车床夹具，针对所设计的工序进行分析合理确定相关的定位夹紧方案，确保做设计的夹具能够保证加工的稳定运行，夹具的设计完成后采用计算机软件CAD和SolidWorks软件夹具进行三维建模和二维图纸的绘制，零件图进行绘制和建模，参数化设计提高设计的准确性，并采用采用有限元分析方法对夹具进行优化分析，提高夹具设计的可靠性和经济性，通过本次设计在提高自己对知识所学的同时为多工位的快速夹具设计提供一定的借鉴依据。
