阀盖钻孔夹具设计solidwork三维模型CAD图纸C24857

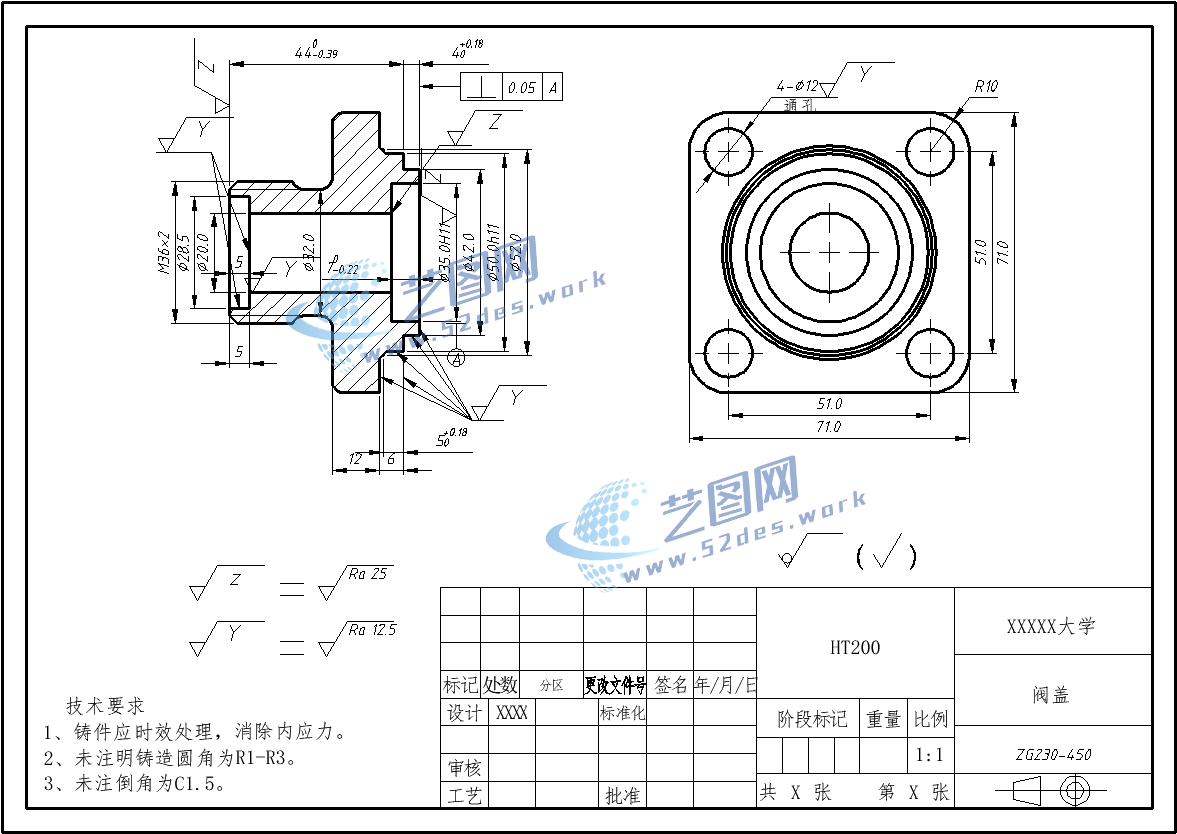

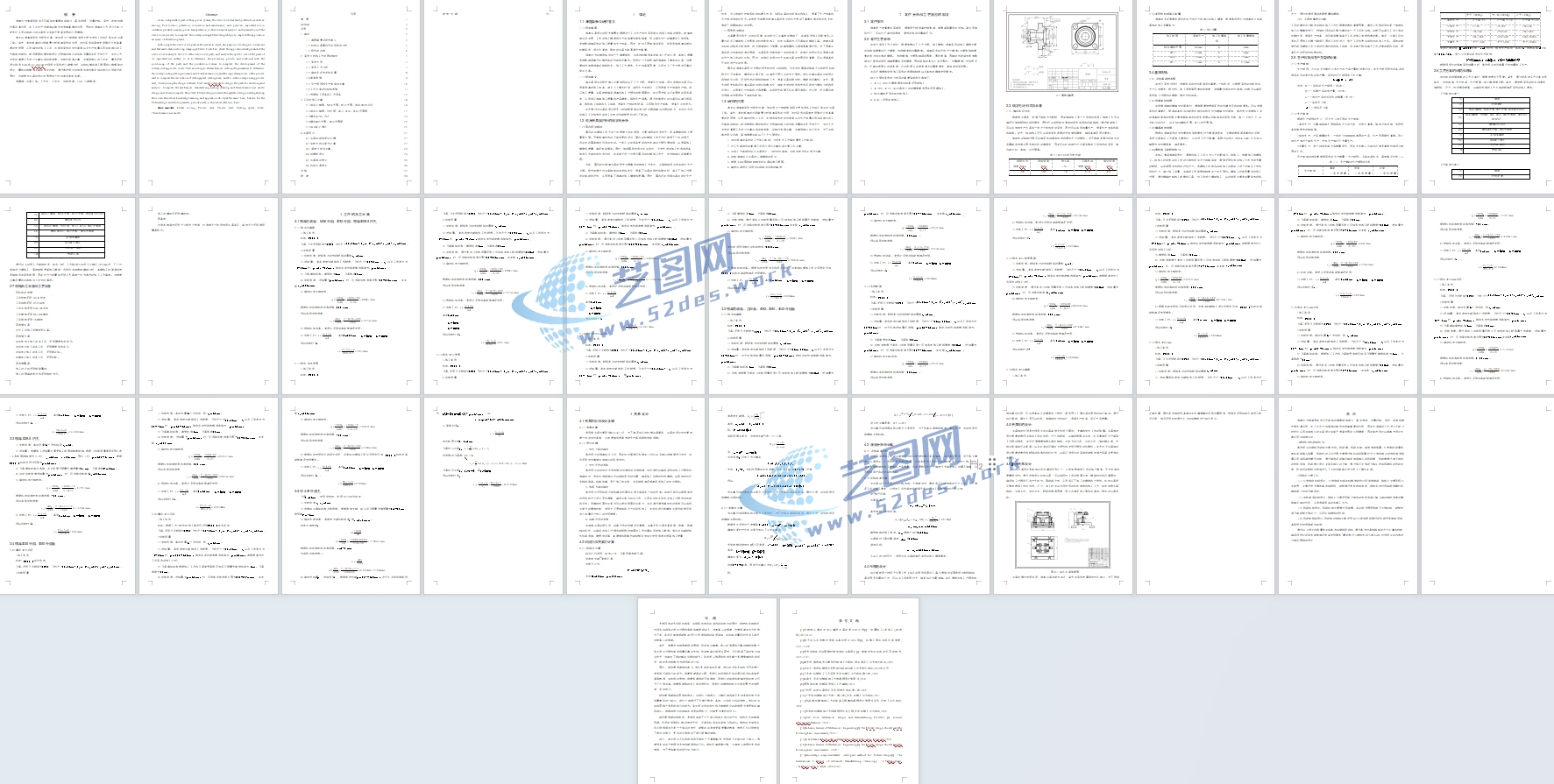

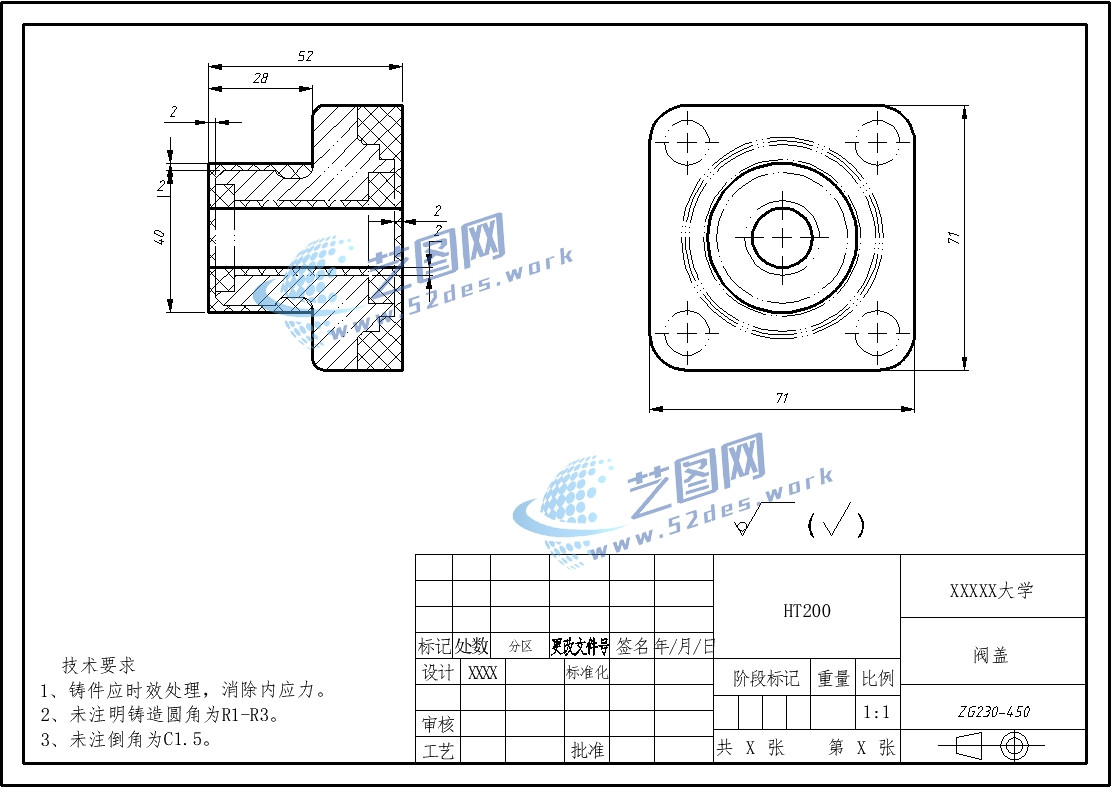

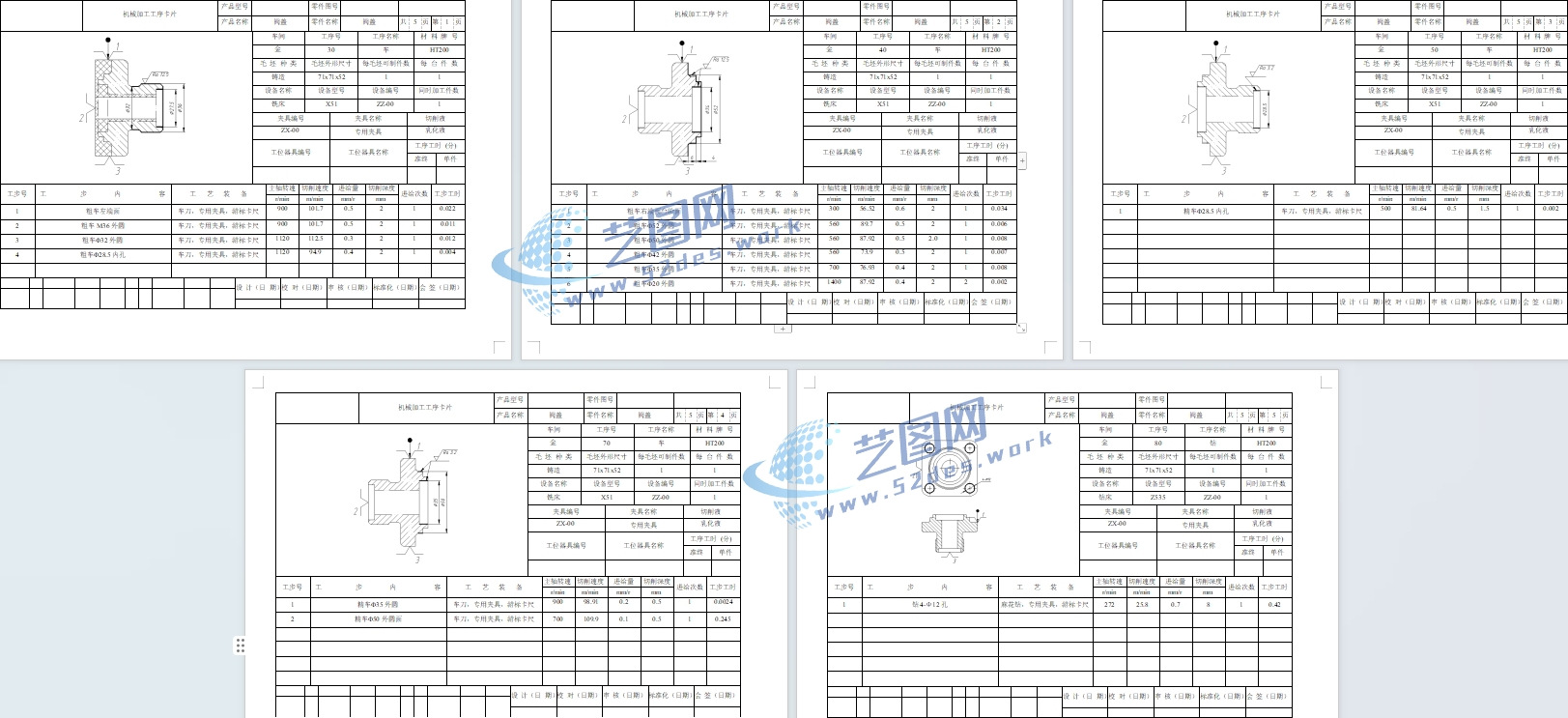

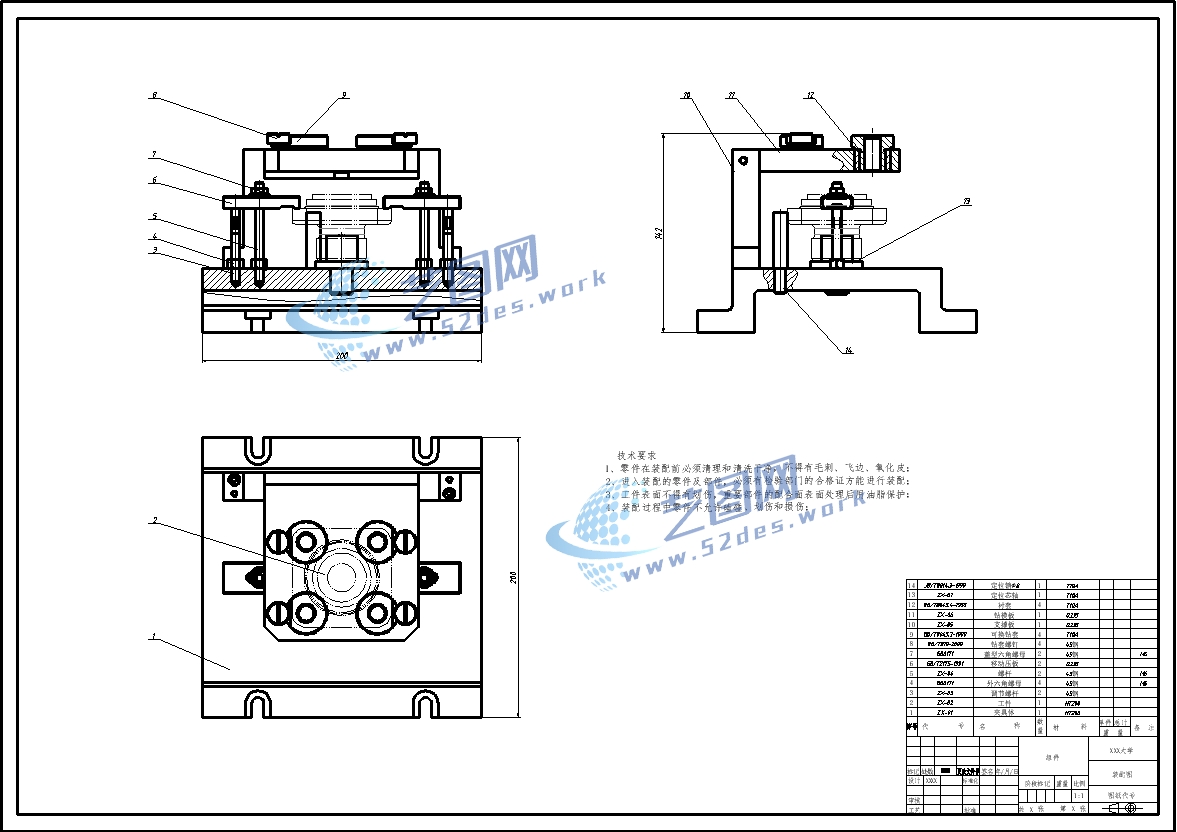

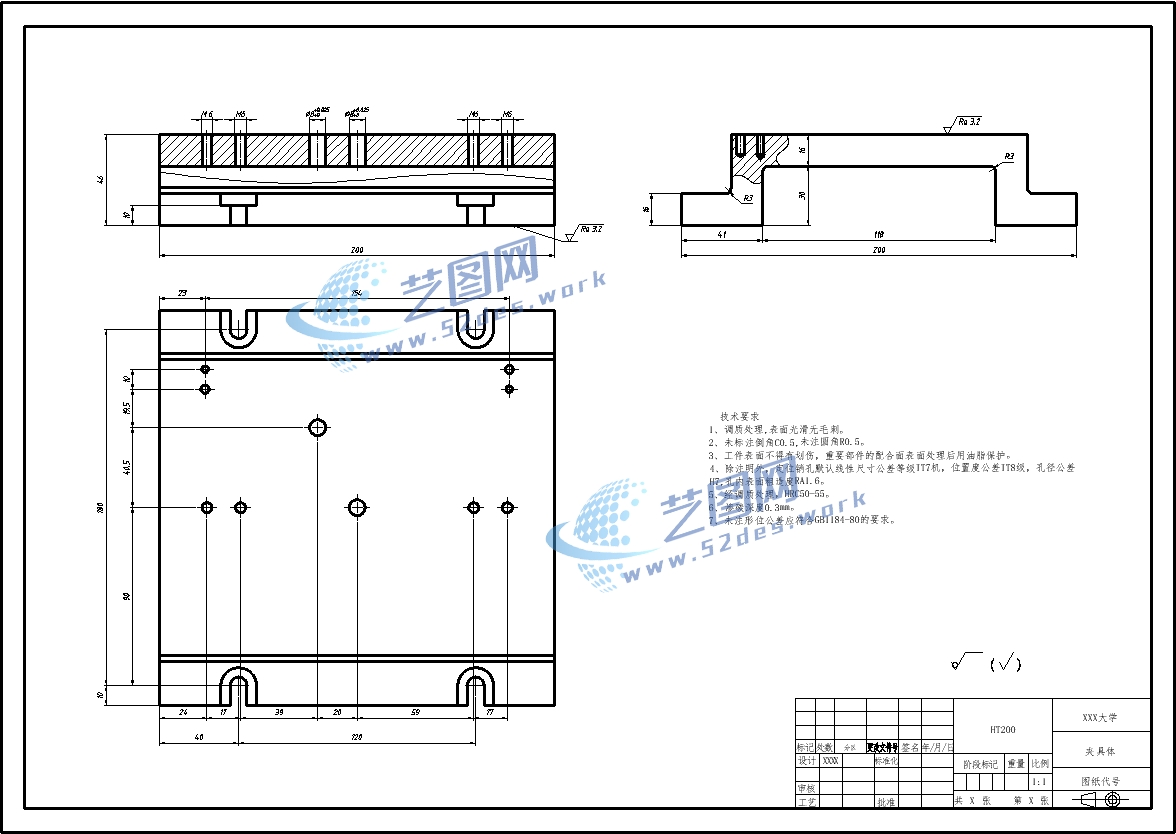

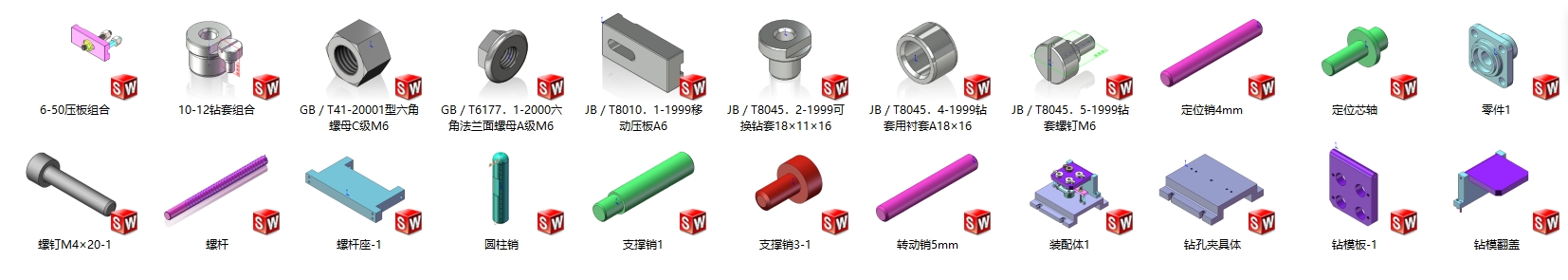

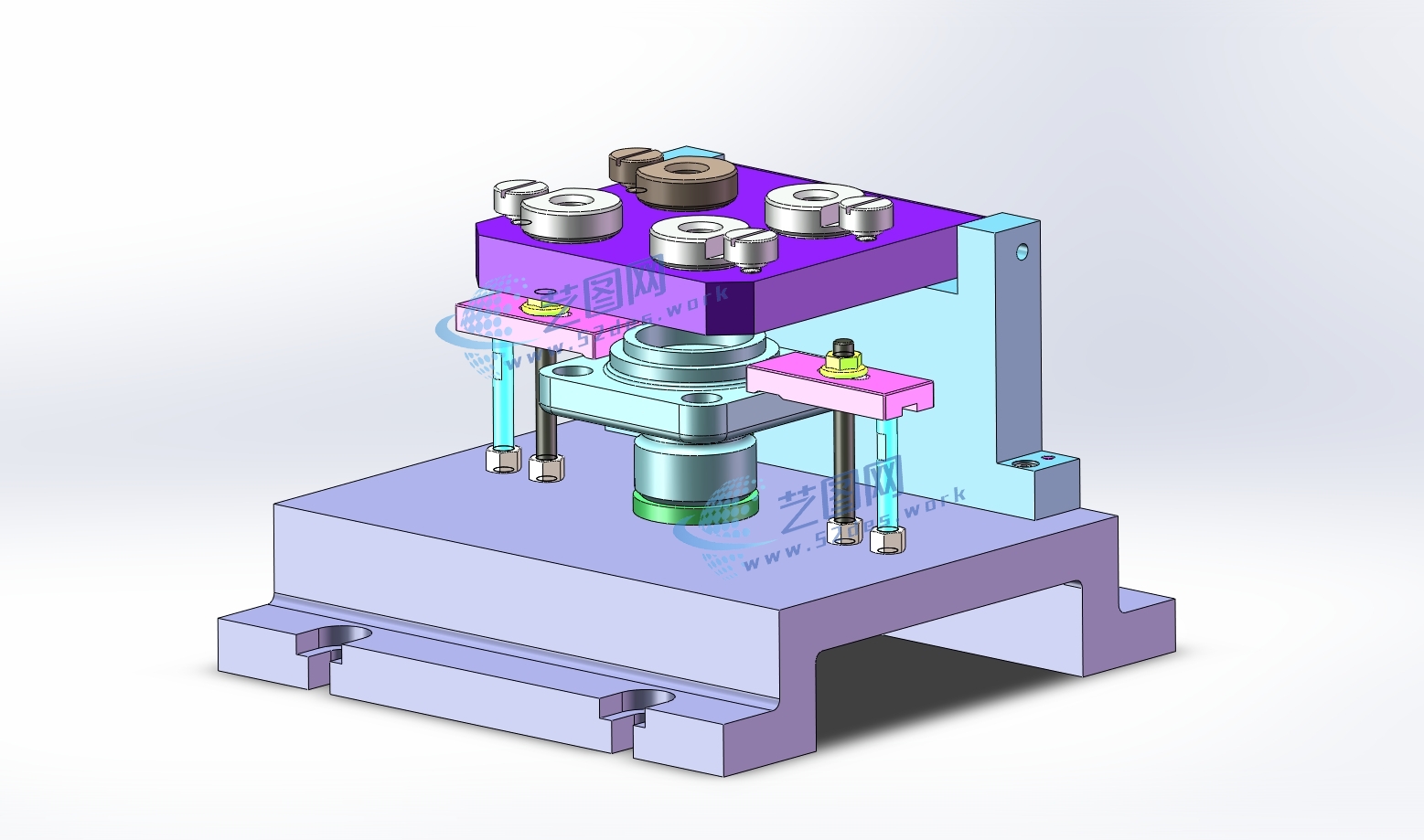

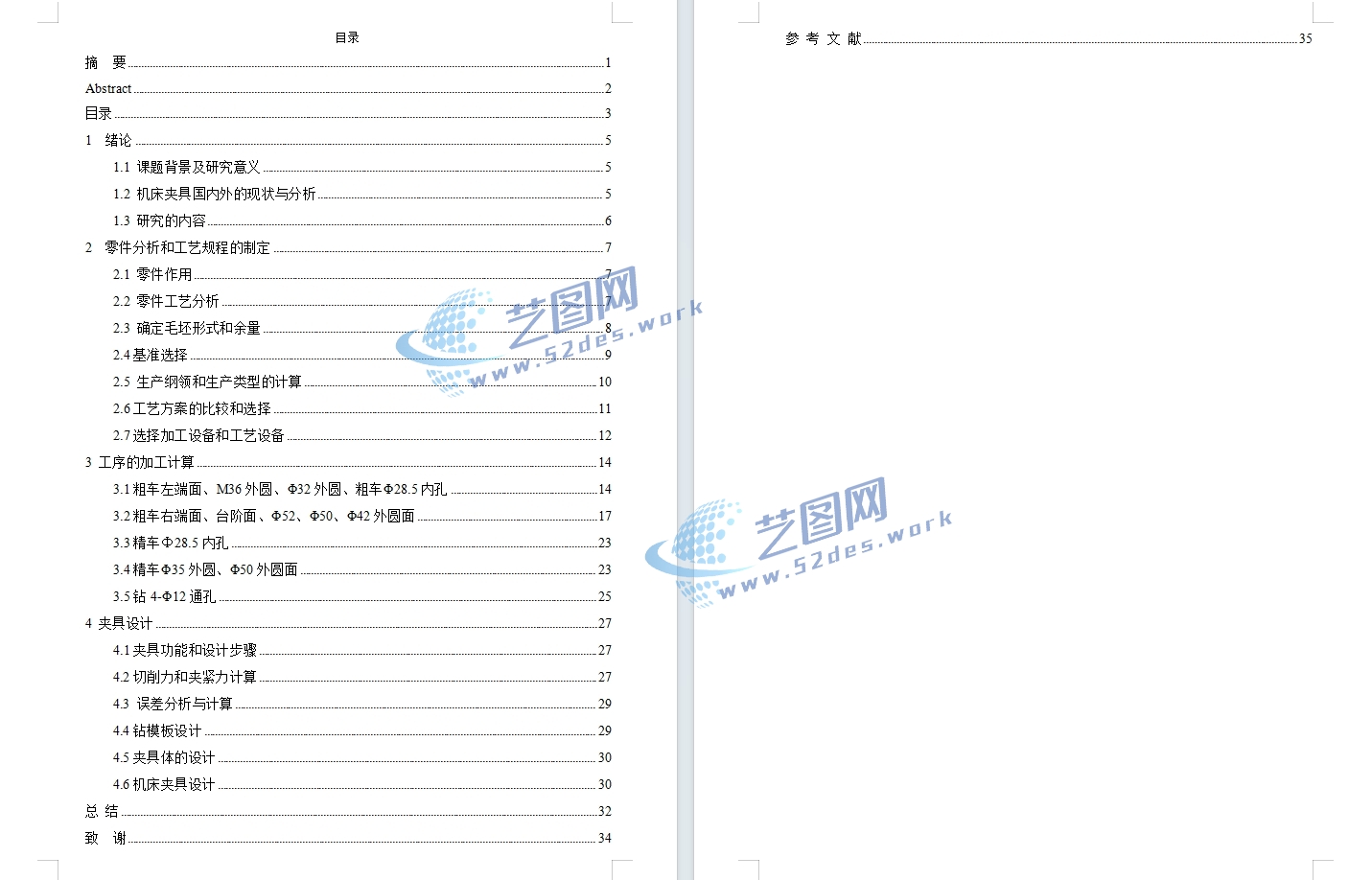

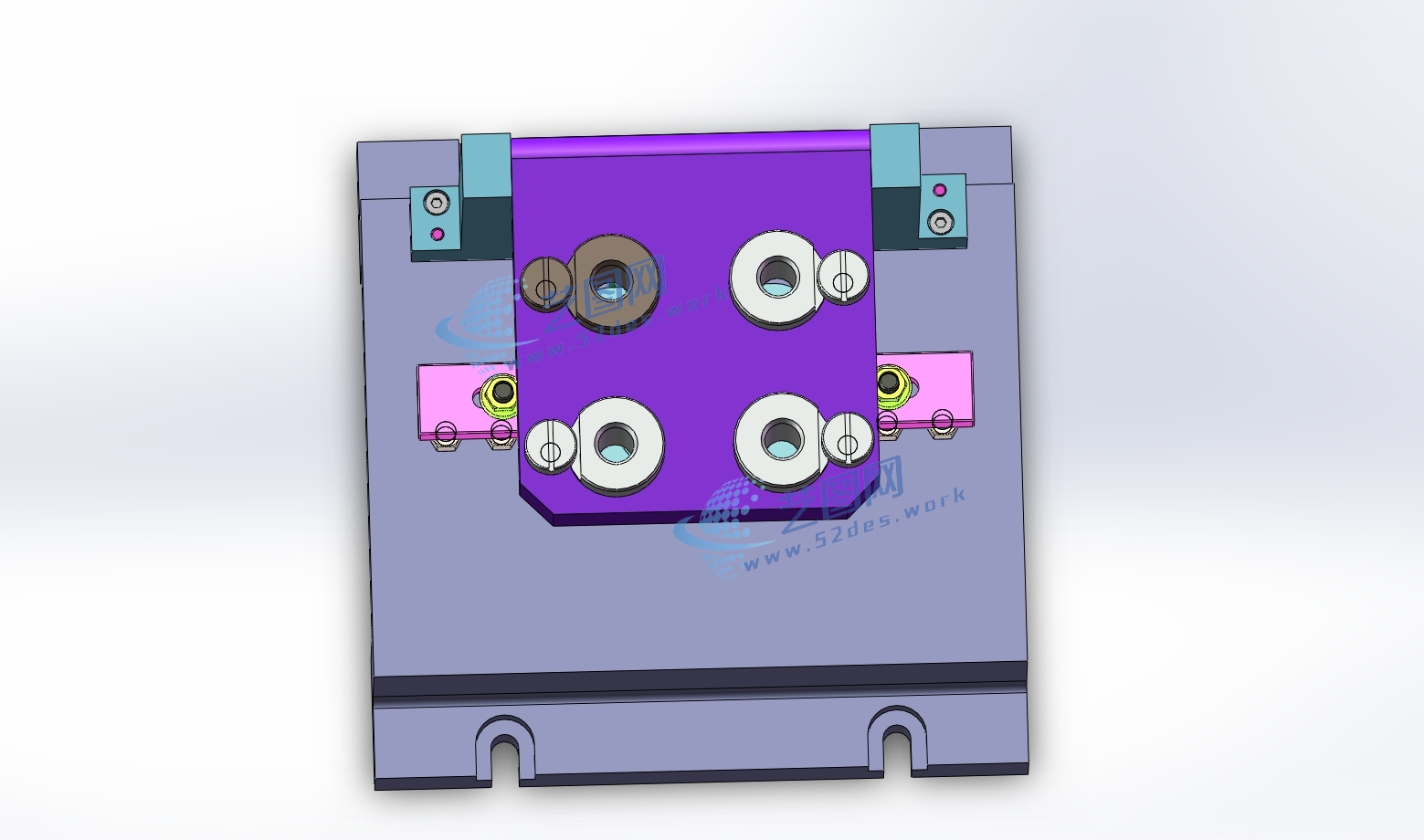

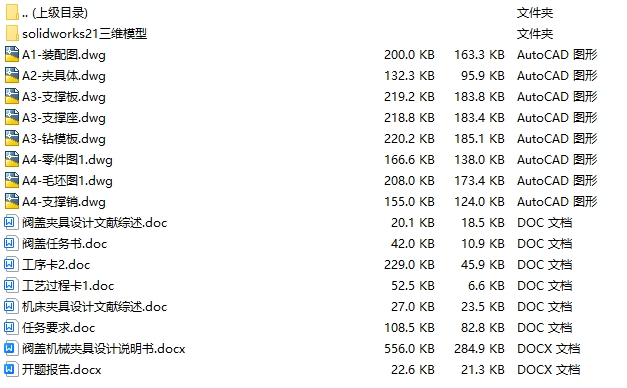

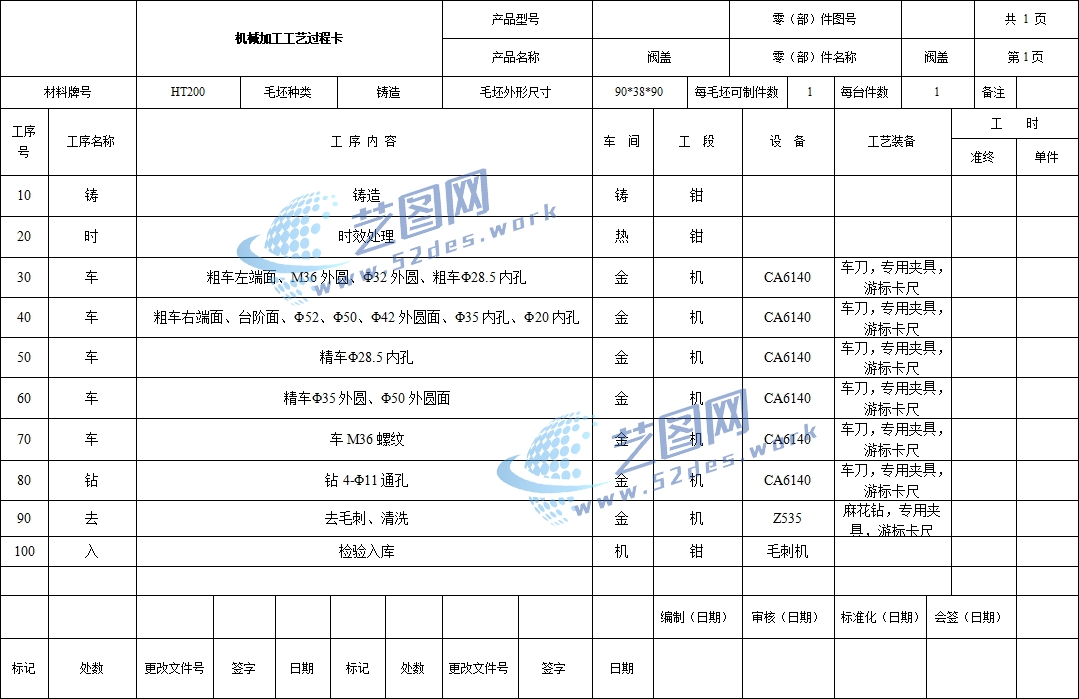

文件内容：solidworks21版三维模型、CAD图纸、设计说明书 solidworks21版本、三维模型零件预览图 机械夹具solidworks21版本三维装配模型 机械夹具solidworks21版本三维装配模型 新国标CAD图纸：阀盖夹具设计装配图 新国标CAD图纸：阀盖零件图 新国标CAD图纸：阀盖毛坯图 新国标CAD图纸：夹具体 机械加工工艺卡 机械加工工序卡 阀盖夹具设计说明书目录

本文以阀盖类零件为研究对象，旨在设计一款能够实现方便快速多工位钻孔装夹的夹具工装。首先，查阅阀盖的应用背景分析阀盖零件的作用，并对零件的具体使用情况分析其重要的使用面，从而确定的加工工序，并结合零件的定位基准以及生产批量从而完成相应的工艺路线的制定。随后根据机械切削设计手册确定相应的切削余量和毛坯外形尺寸，并对工艺卡中的重要工艺进行计算完成切削速度、切削时间等计算，并填写相应的工序卡，最后采用设计软件CAD和solidworks对所设计零件进行建模分析，完成机械标准工程图和三维模型的设计，最终完成整体夹具的设计内容，通过本次设计在加强自身对理论知识学习应用能力的同时，也能够为夹具的设计发展提供一定的理论参考依据。
