工程洒水车总体结构及传动系设计说明书CAD图纸C23739

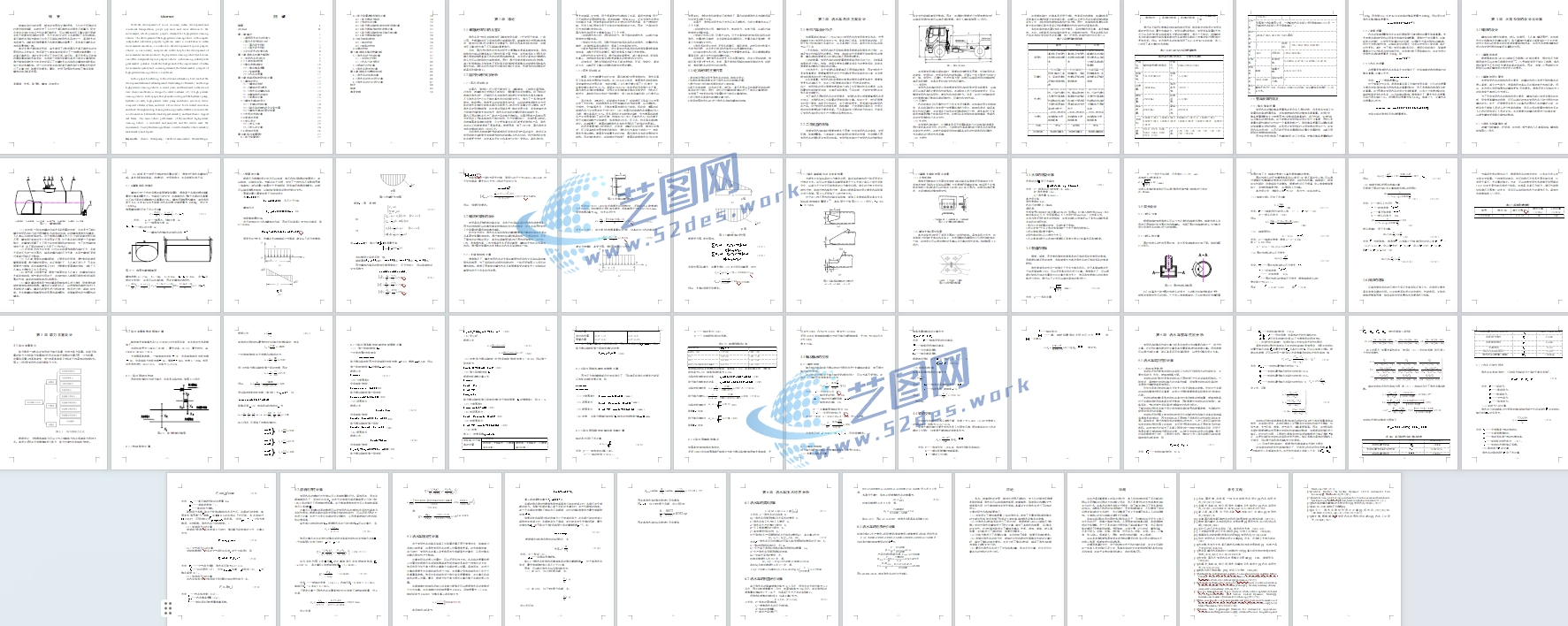

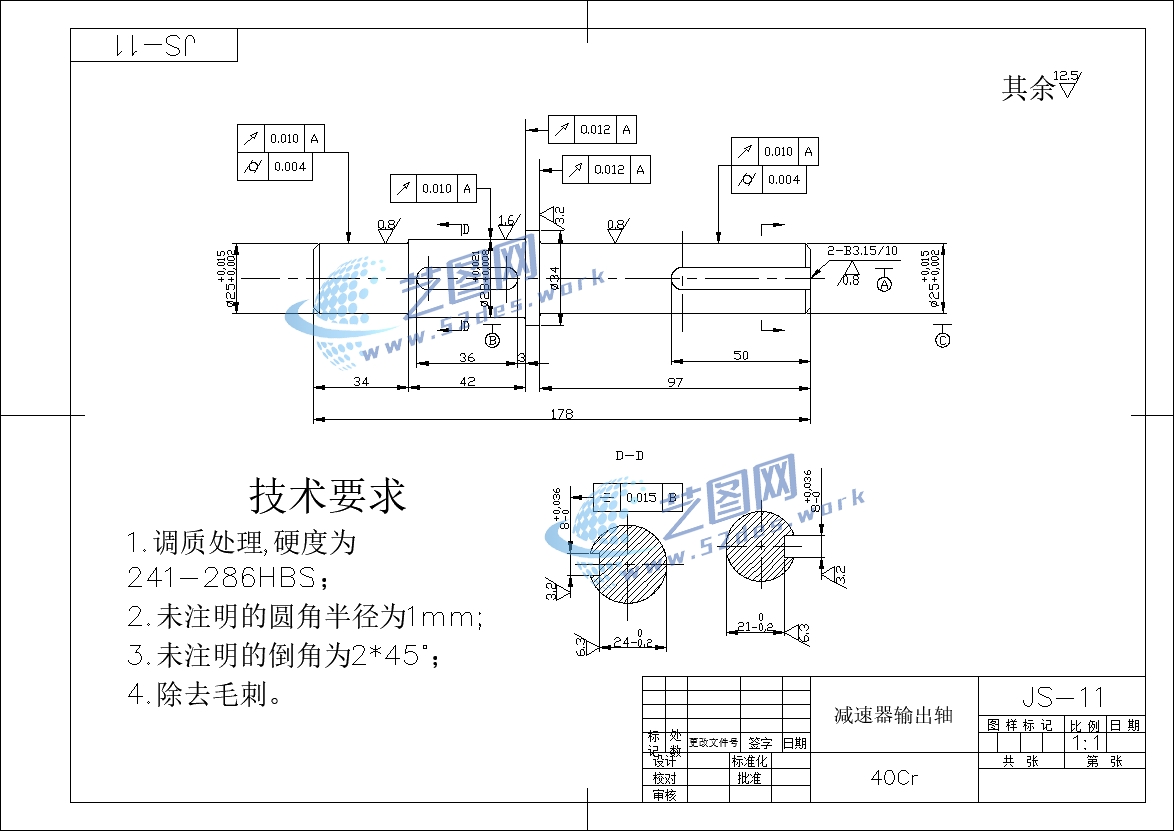

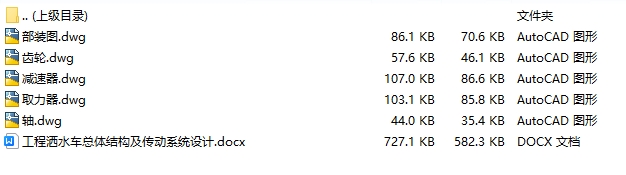

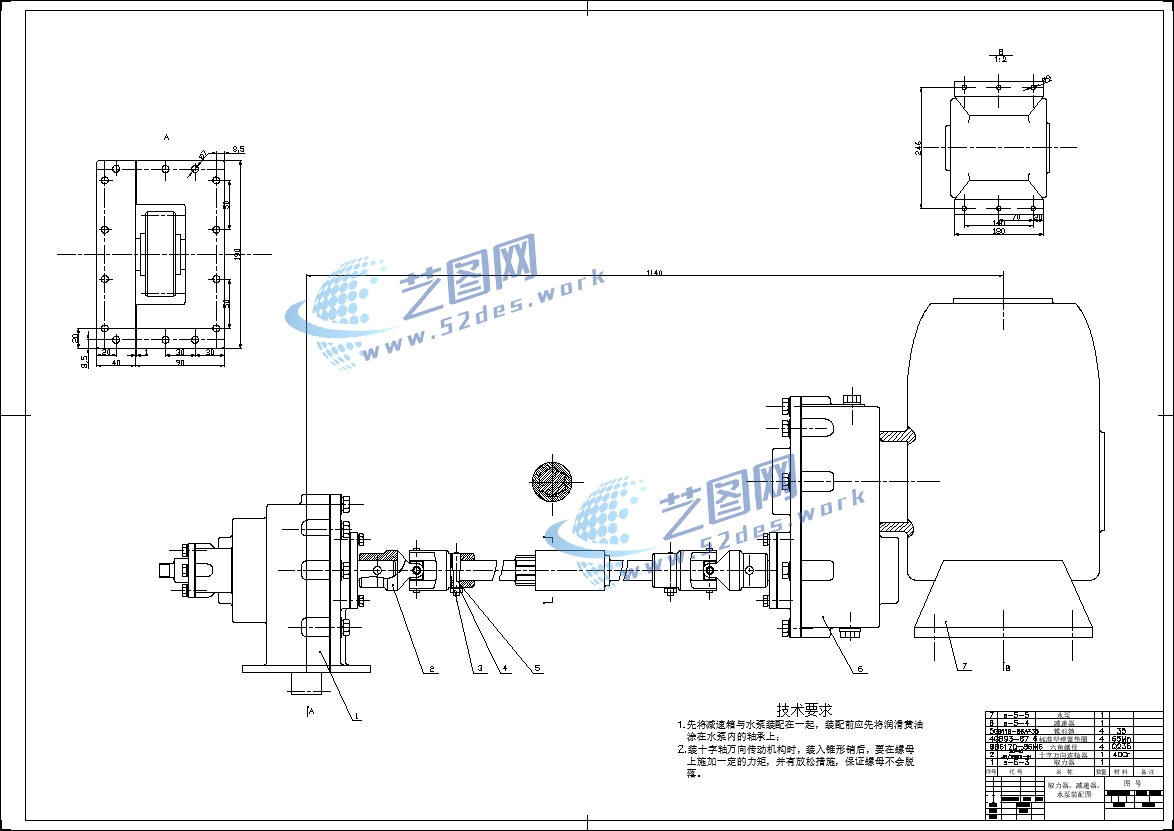

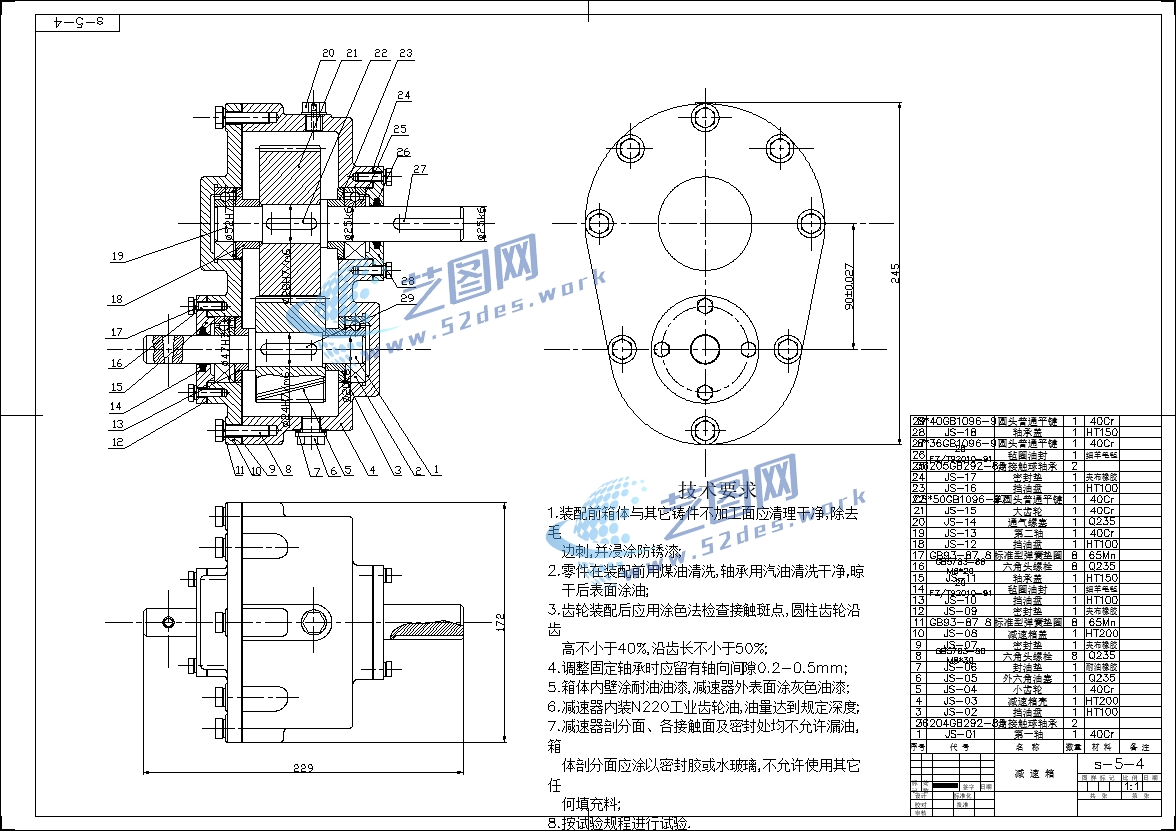

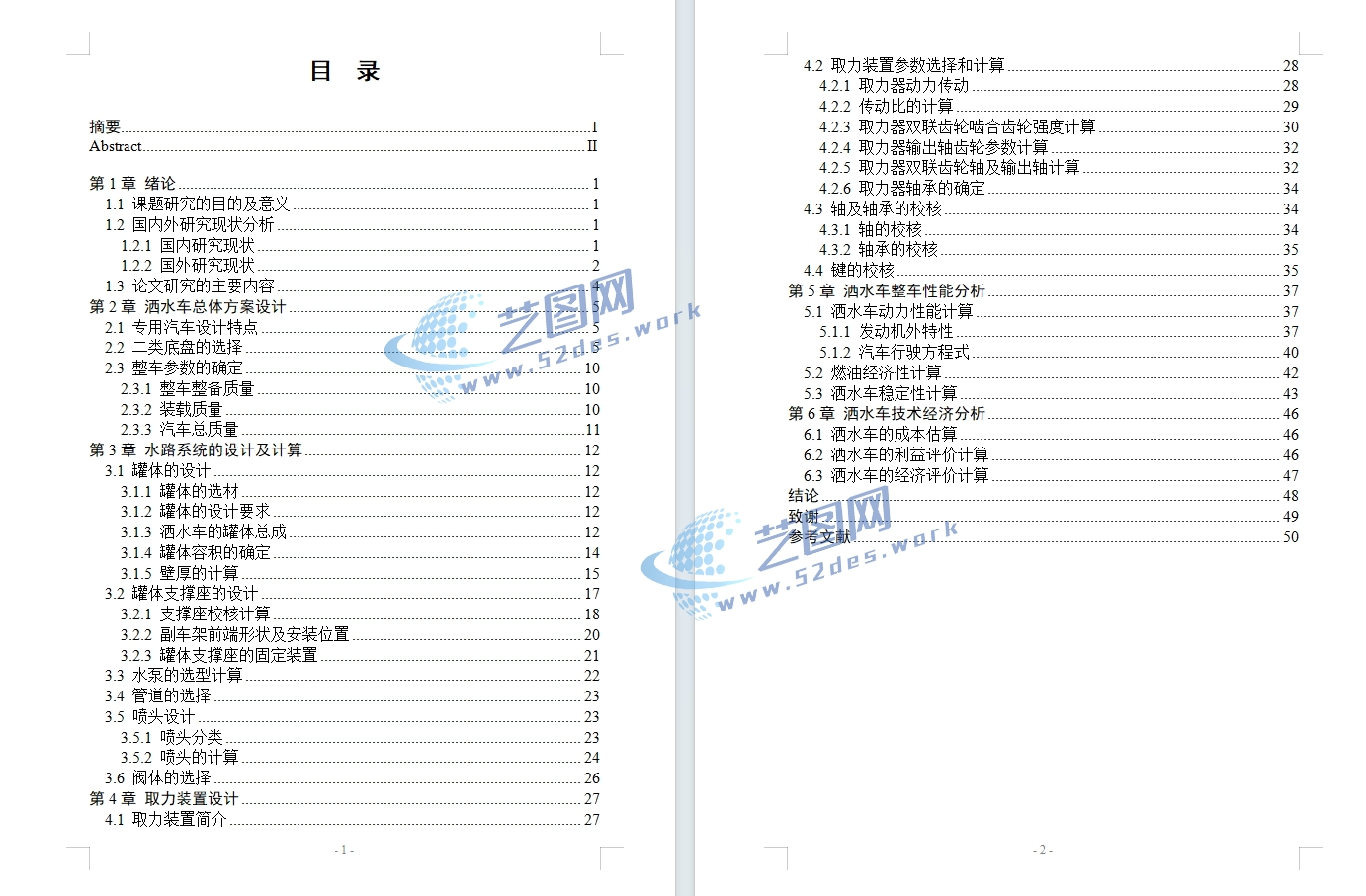

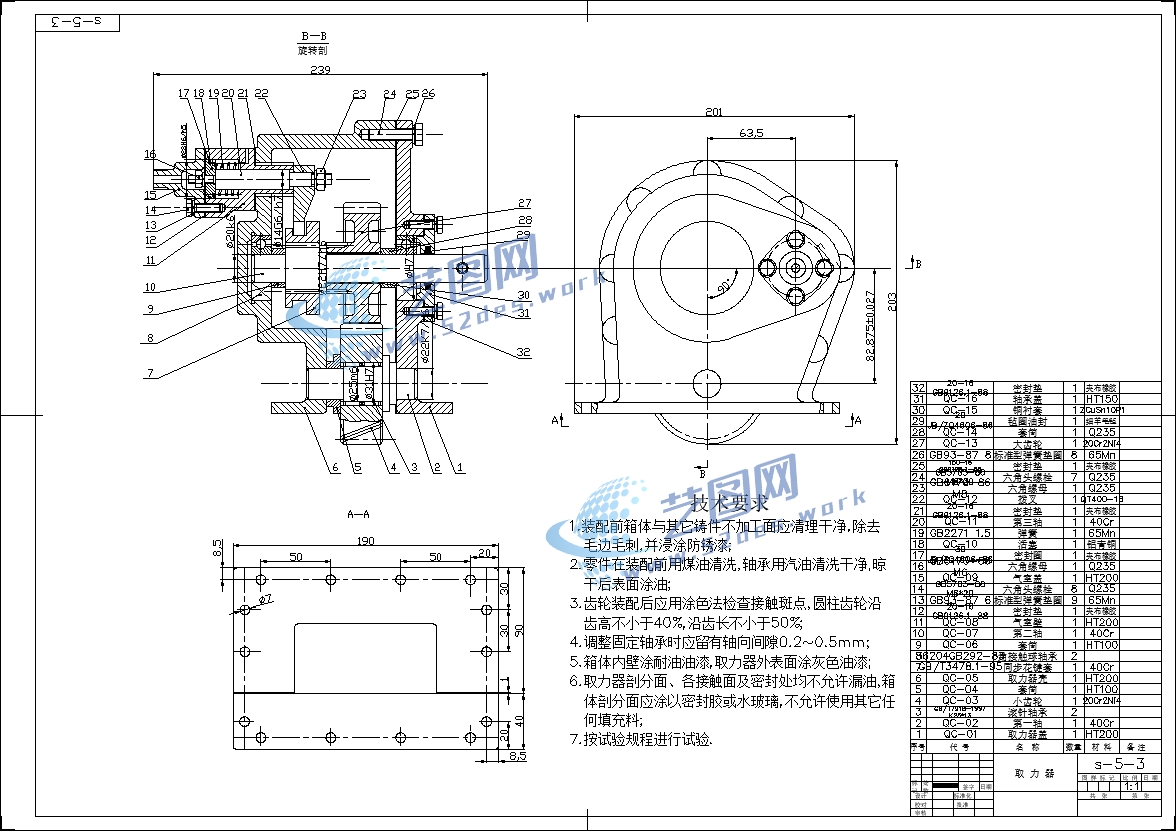

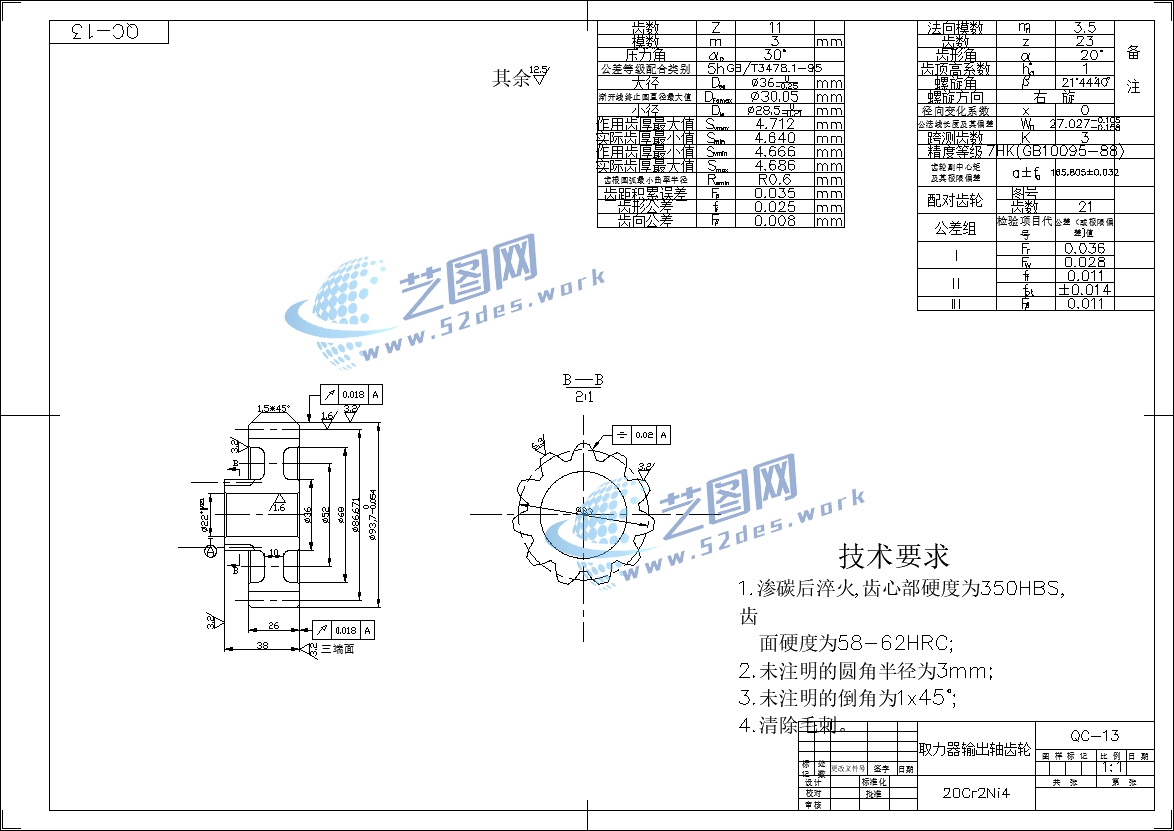

文件内容：CAD图纸、设计说明书 国标CAD图纸：机械结构设计装配图 国标CAD图纸：零件图 国标CAD图纸：零件图 国标CAD图纸：零件图 国标CAD图纸：零件图 工程洒水车设计说明书目录

本论文通过查阅相关资料，首先阐明了近年来国内外高压清洗车的发展现状以及优缺点，然后基于二类底盘改装设计了一种额定载质量为11t的高压清洗车。本论文优化设计了由液压泵、液压缸、高压水泵以及底盘附属装置组成的水路系统，并选取一种取力装置对其进行相关计算和校核通过焊接成型技术方法有效的保证了与罐体支座总成和与罐体底盘支承座架之间的牢靠连接。进一步对改装完成后的高压清洗车的主要整车性能进行了计算分析，结果符合要求。最终，使用了绘图软件绘制了整车装配、罐体总成及其零件图。
