链式石头破碎机结构设计solidworks21版三维模型CAD图纸说明书C23776

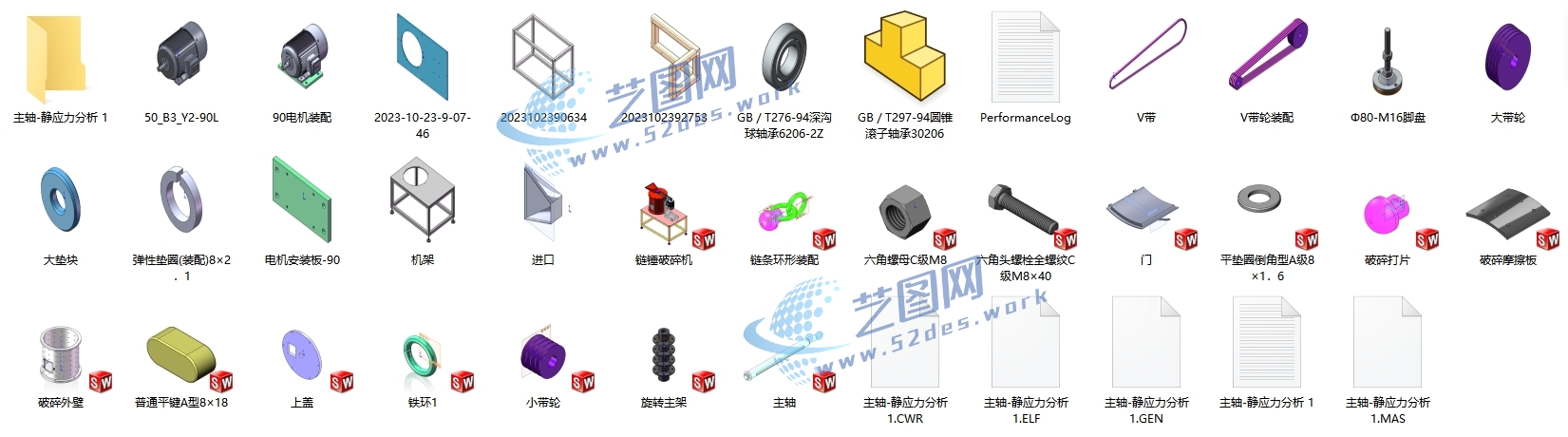

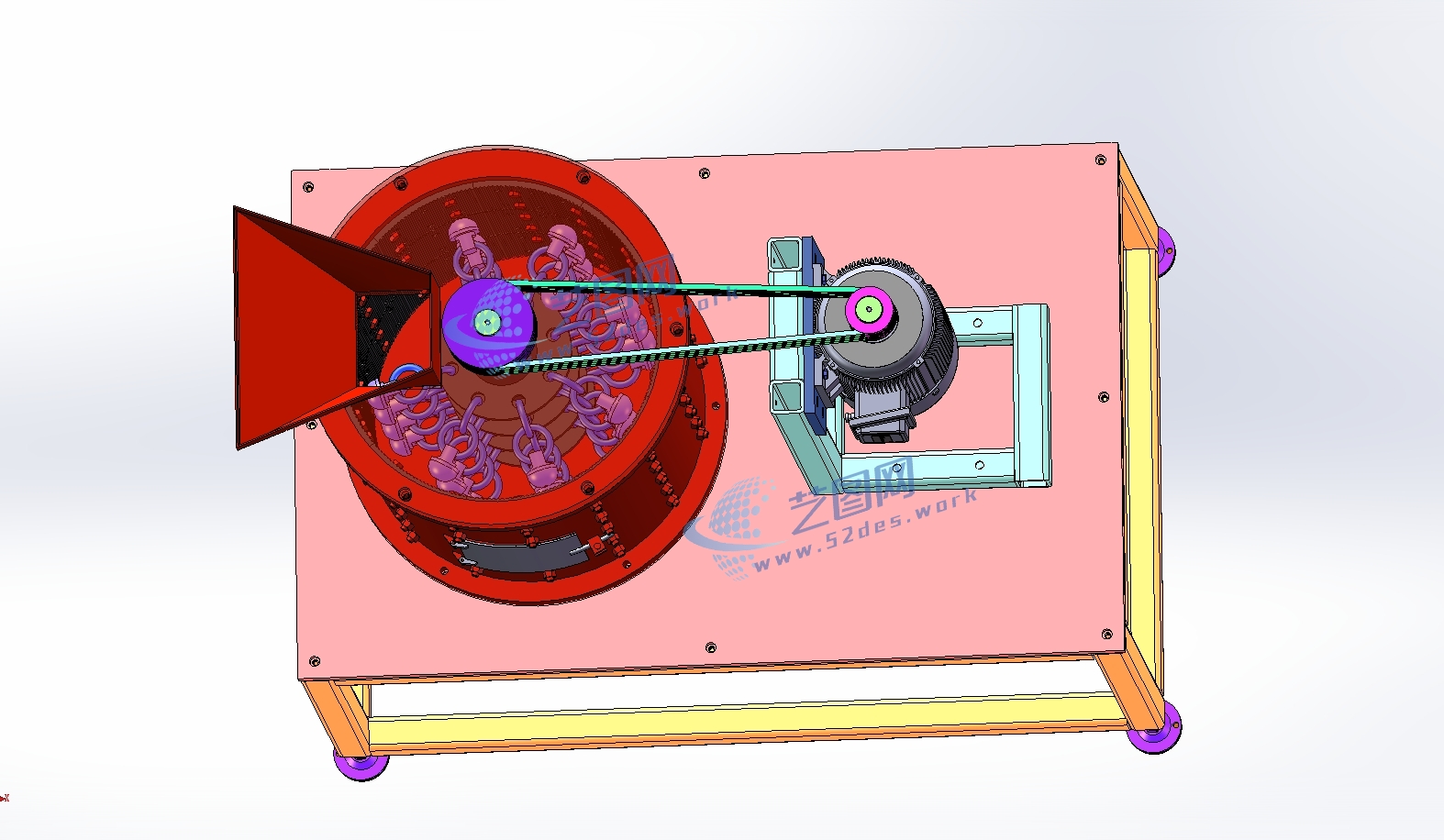

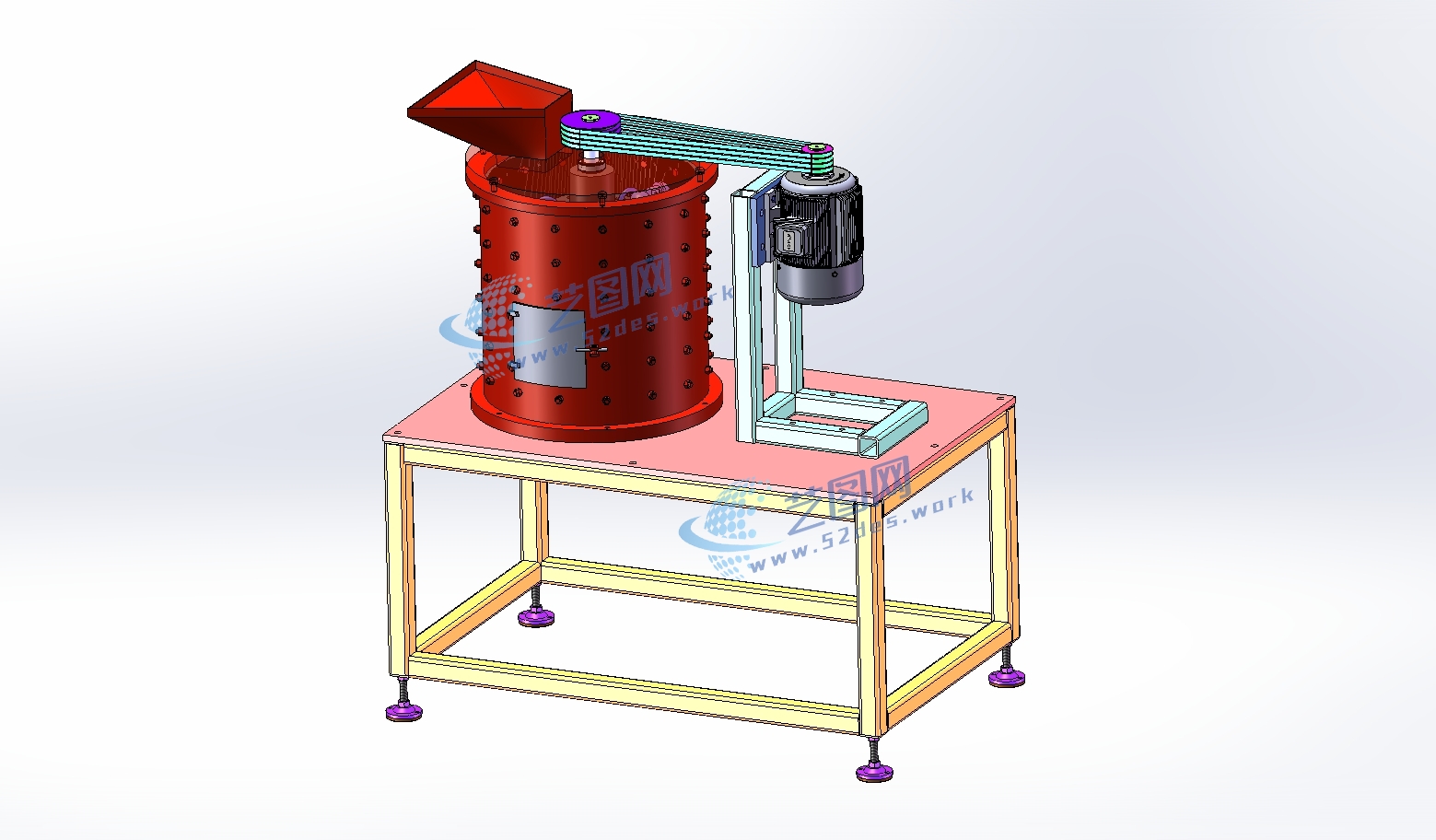

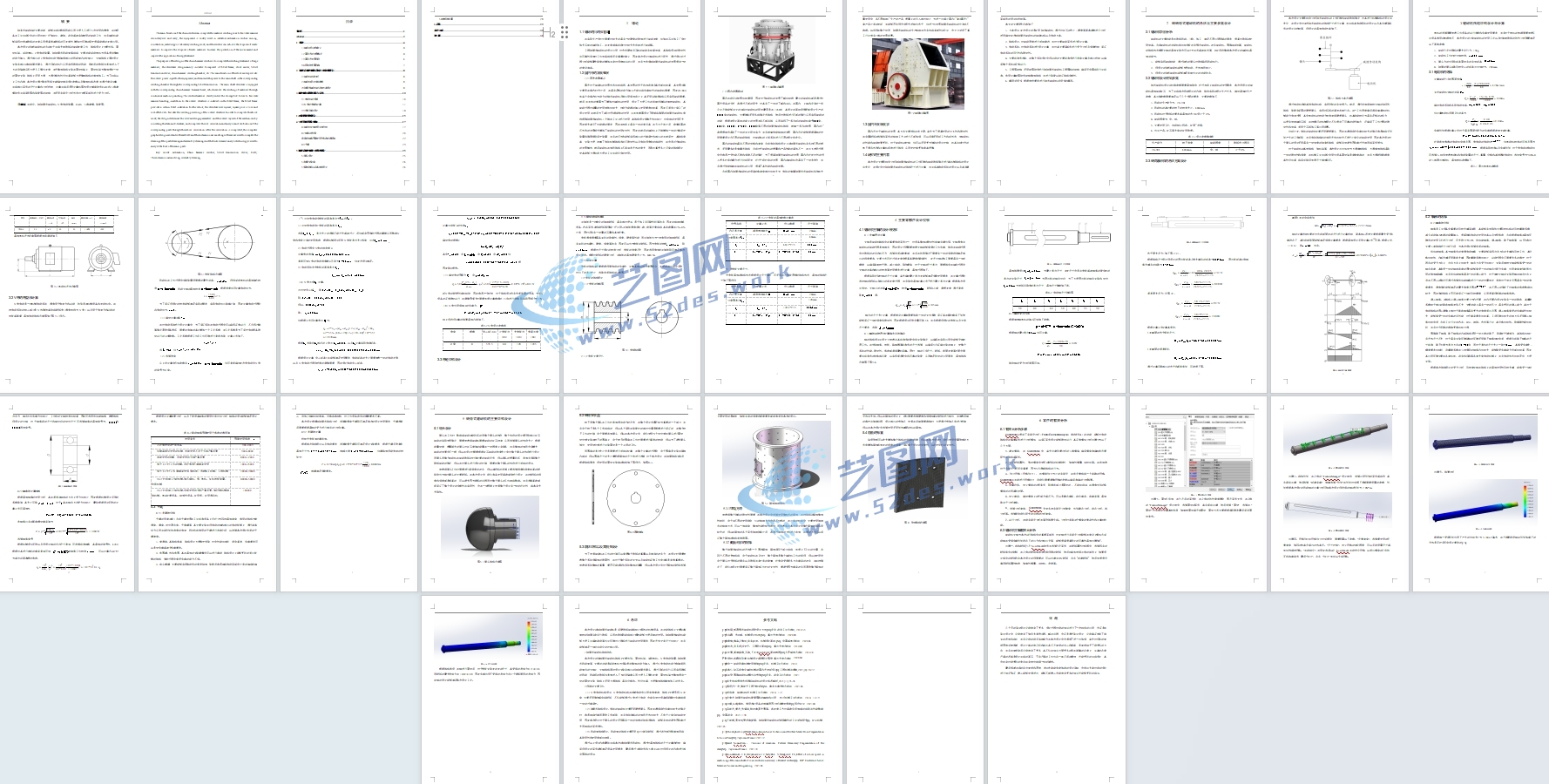

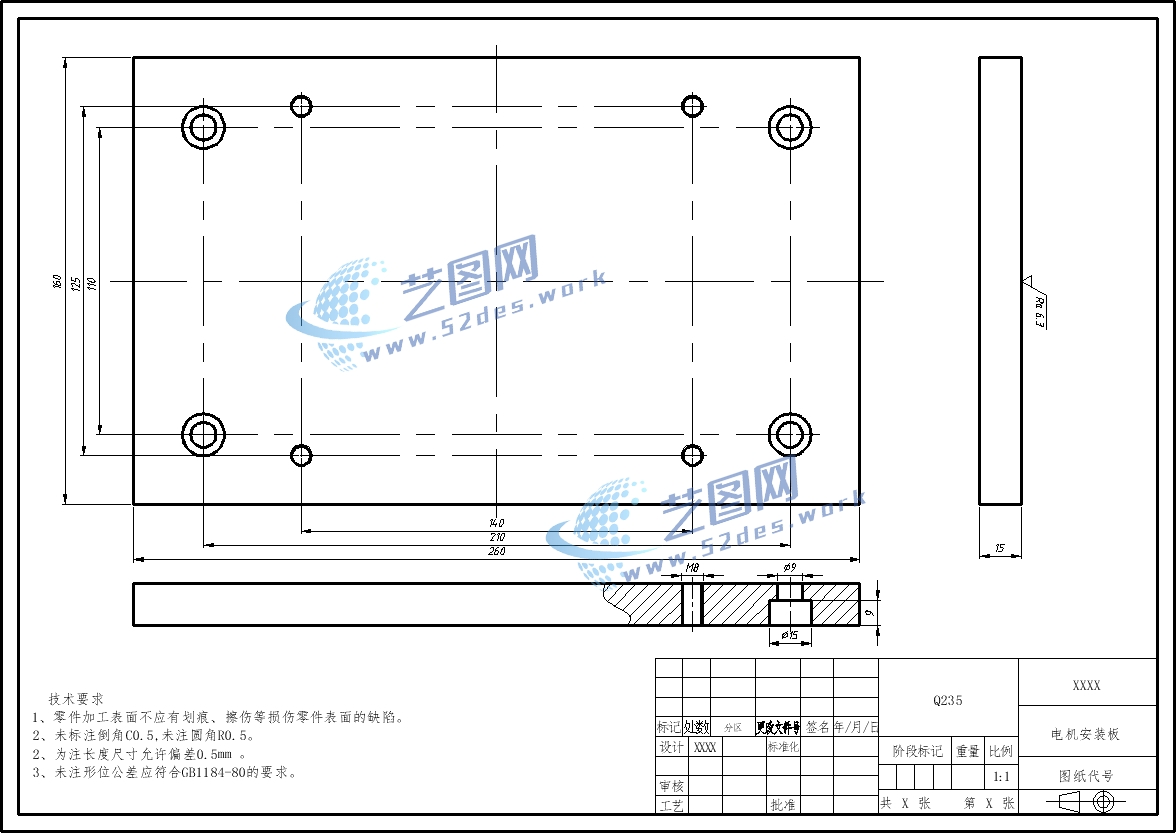

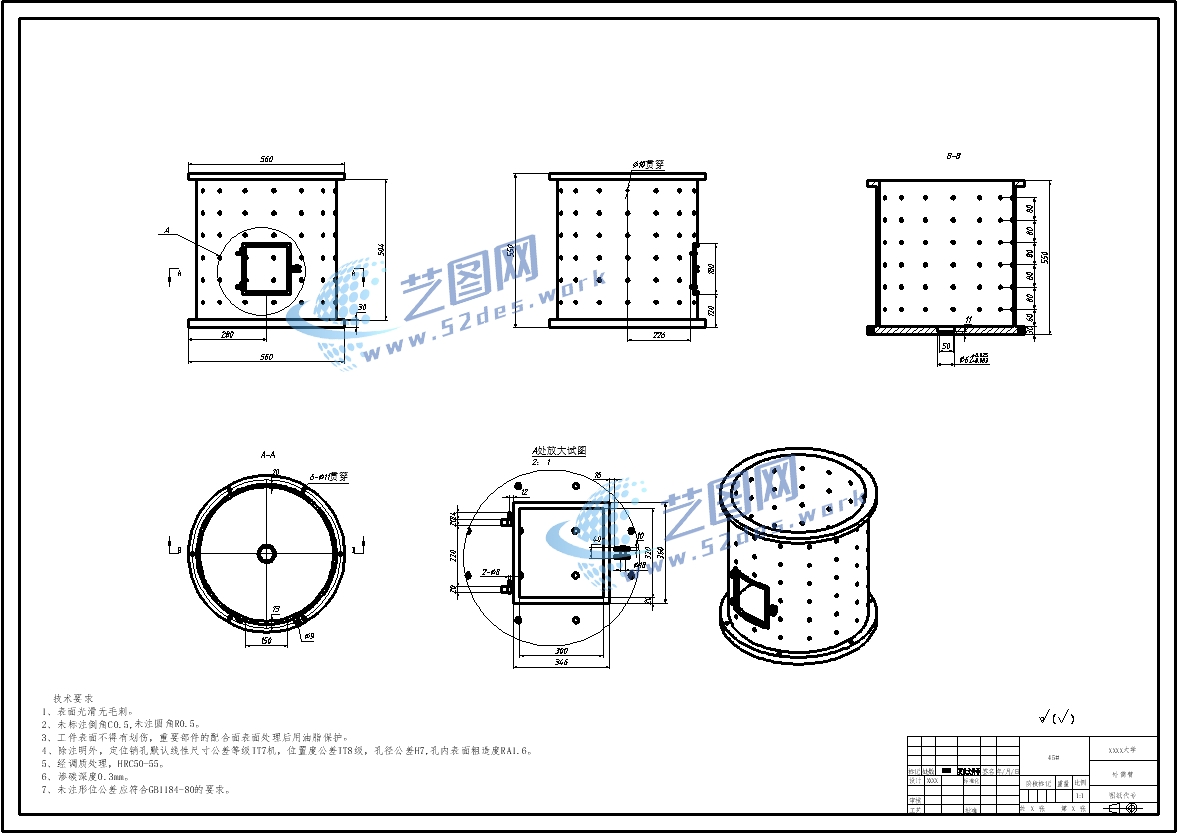

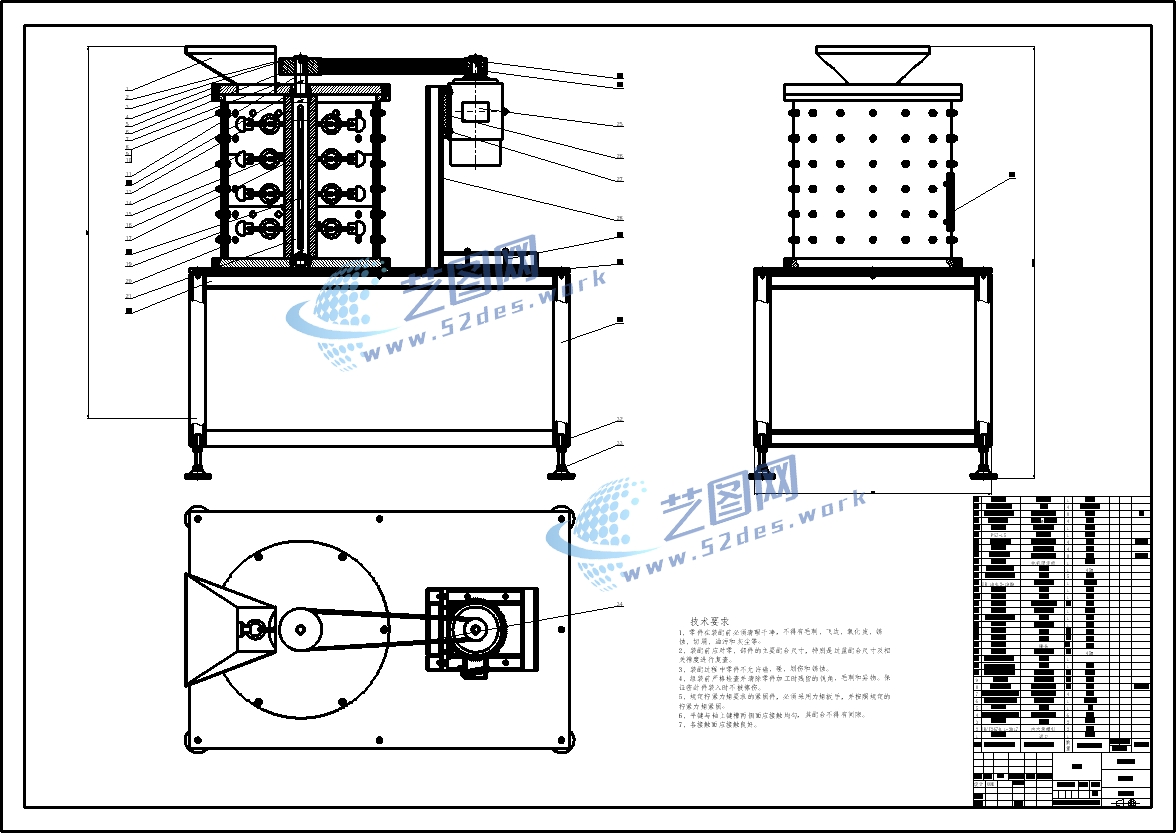

文件内容：solidworks21版三维模型、CAD图纸、设计说明书 链式石头破碎机solidworks21版本模型源文件，可编辑，含参数 链式石头破碎机solidworks21版本三维装配模型 链式石头破碎机solidworks21版本三维装配模型 新国标CAD图纸：机械结构设计装配图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 链式石头破碎机设计说明书目录

本次设计的链式破碎机的目的在于完成大块物料的破碎处理工作，结构设计上主要包括：固定机架、驱动电机、V带传动装置、链链锤式粉碎室等组成，主要功能驱动电机为设备提供整体的动力输入，通过相应的V带传动将动力传输到相应的粉碎室内的主轴上，主轴结构上周边设计安装有相应的链链锤式锤头，通过不断的机打从而实现物料的粉碎，粉碎后的物料则直接进入下方的存储盒从而方便人工操作处理，此外整体结构安装在固定机架上，固定机架为整体提供一定的固定安装，结构上采用方通，方通价格低性价比高能够方便整体结构的焊接加工。为了完成以上工作内容，本次设计通过查阅资料文献确定相关设计参数以及整体机构布局，并通过理论计算，完成相应零件的尺寸计算和分析校核，计算完成后采用计算机图形设计辅助软件CAD和三维建模软件完成零件图和装配图的绘制，并采用有限元分析技术对主要零部件进行受力分析。
