多轴钻孔机机械设计三维模型CAD图纸说明书C23785

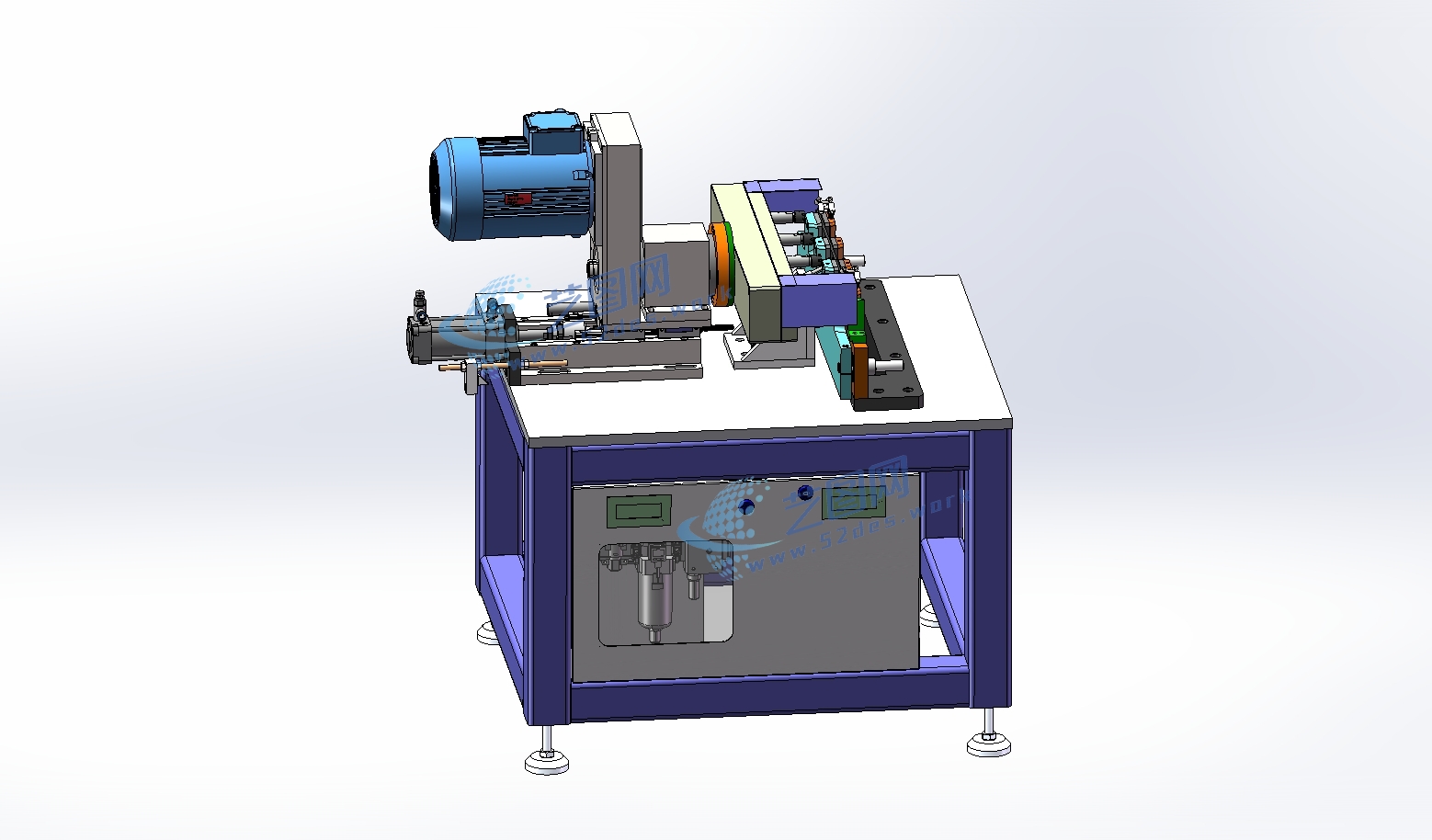

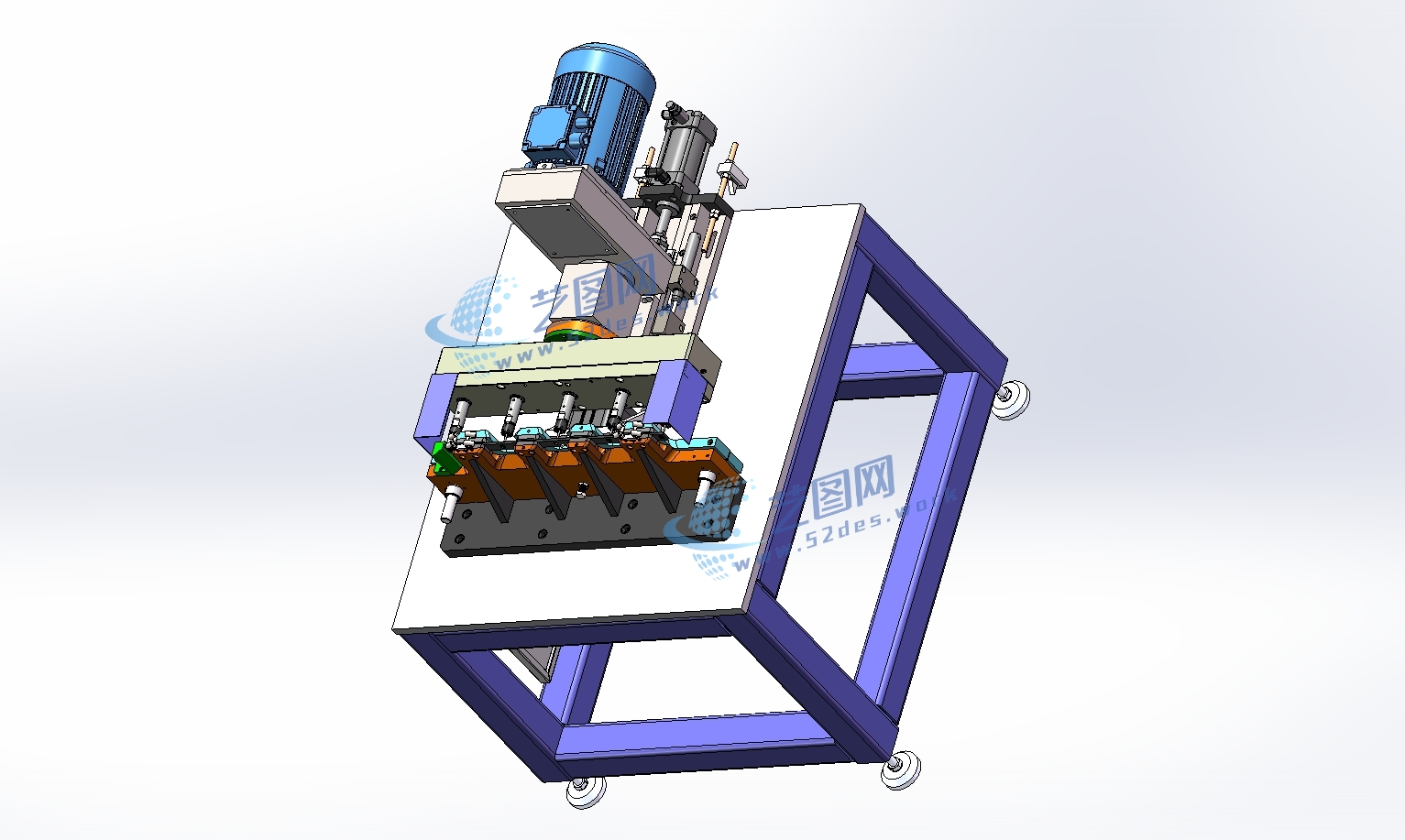

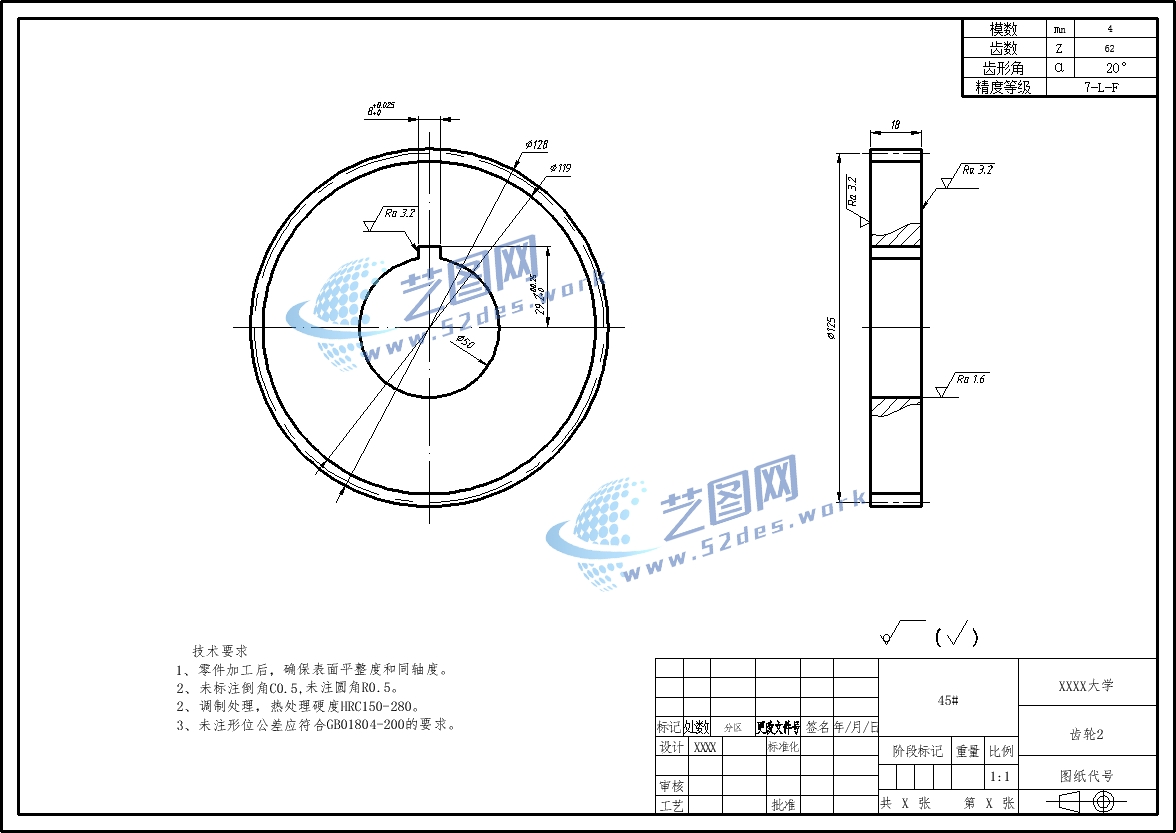

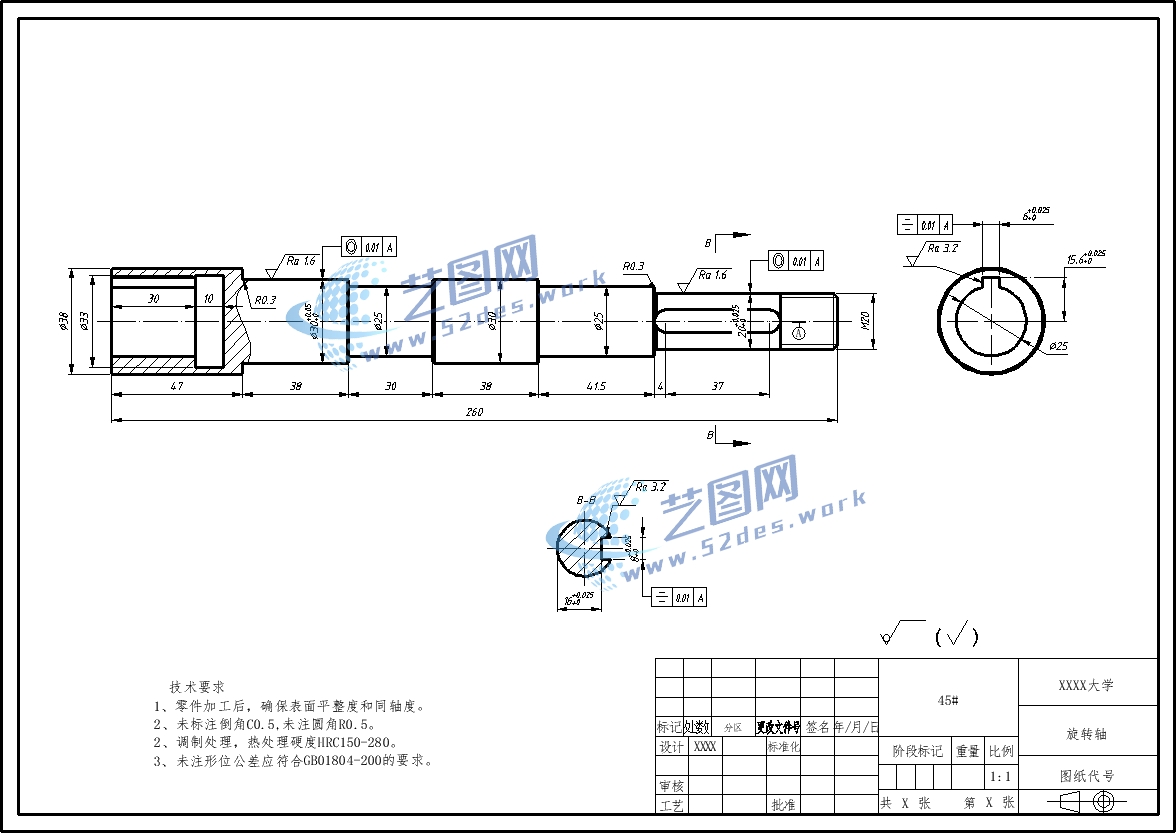

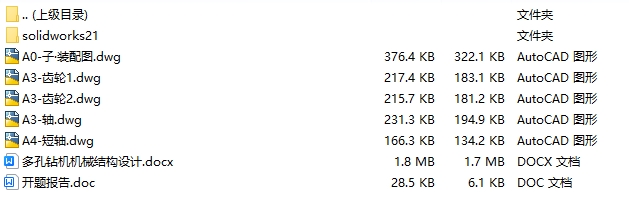

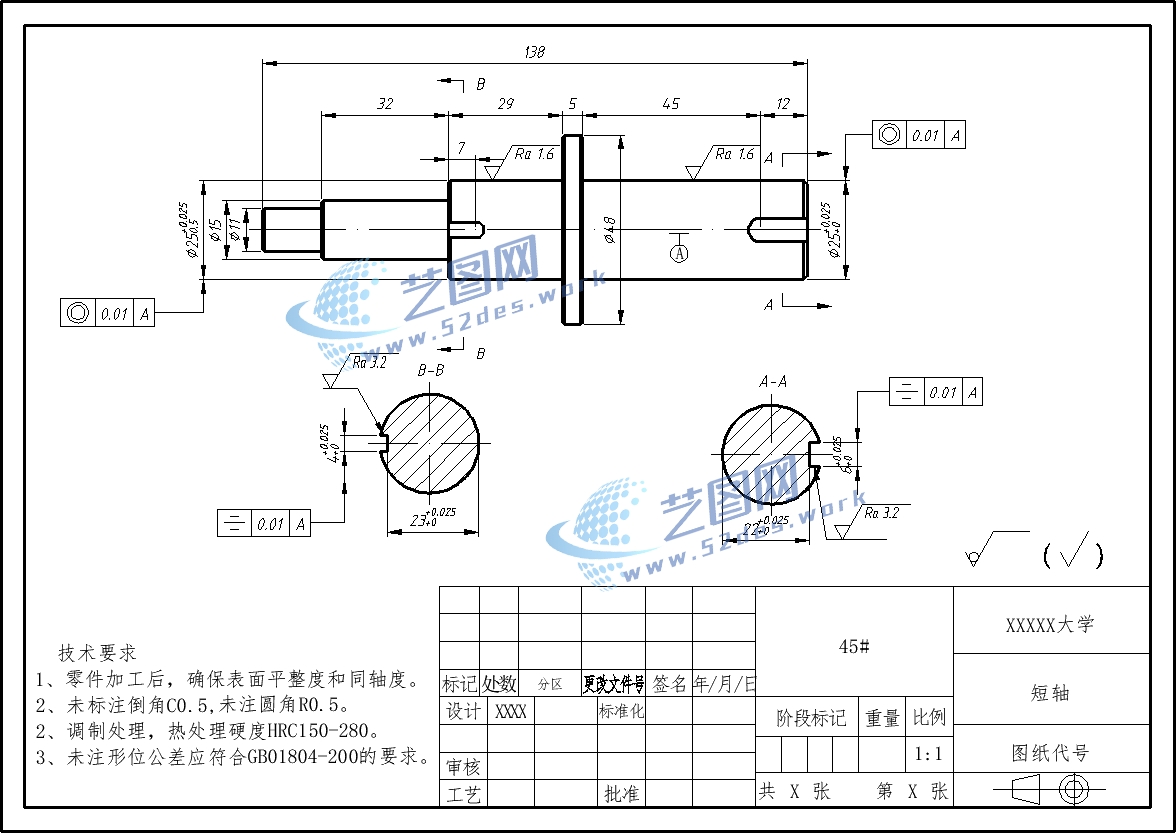

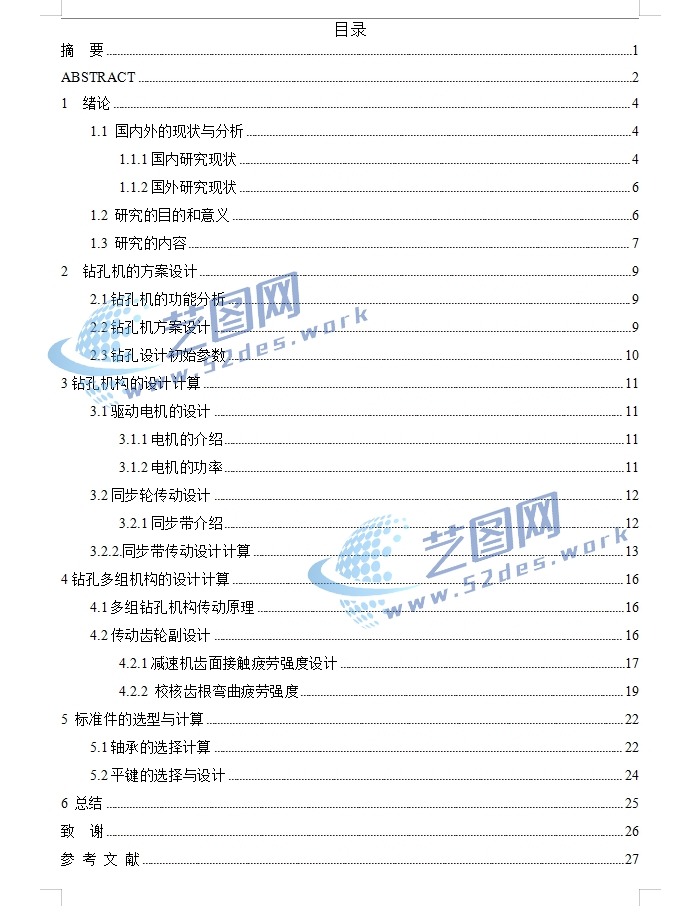

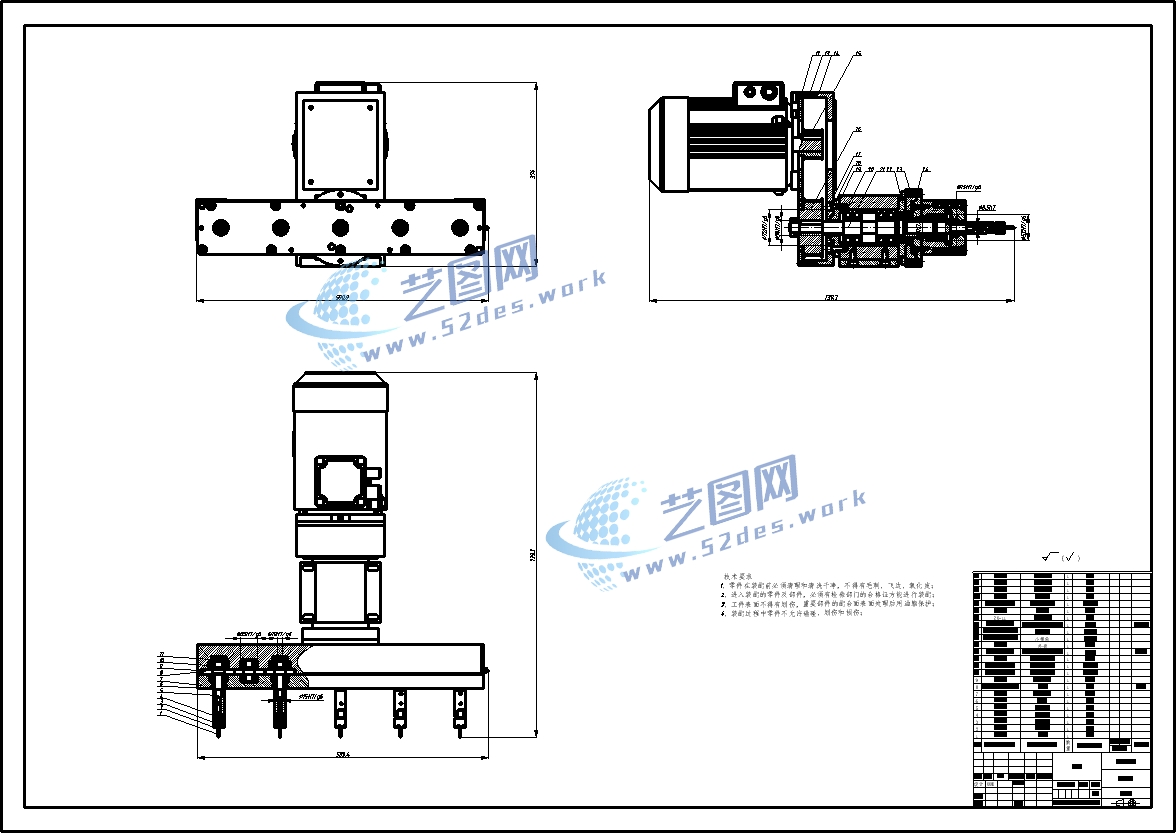

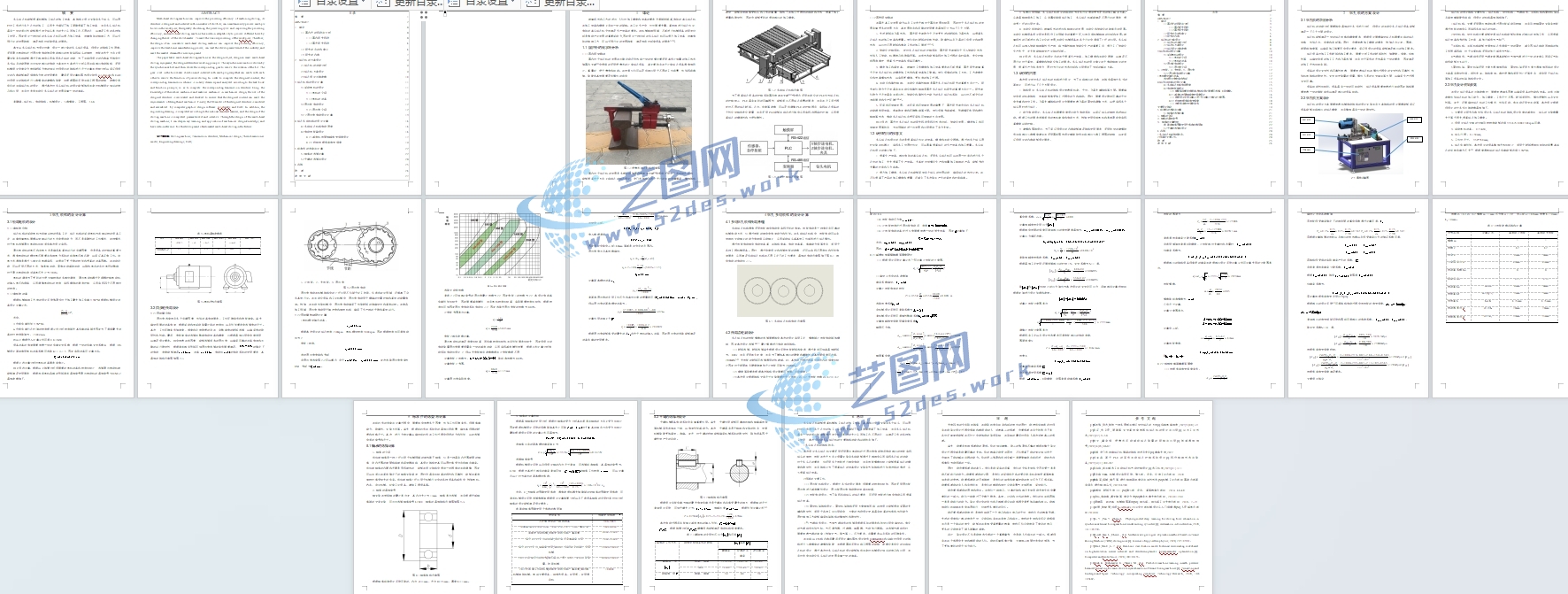

文件内容：solidworks21版三维模型、CAD图纸、设计说明书 多孔钻机solidworks21版本模型源文件，可编辑，含参数 多孔钻机solidworks21版本三维装配模型 多孔钻机solidworks21版本三维装配模型 新国标CAD图纸：机械结构设计装配图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 多孔钻机设计说明书目录

本文以多头钻孔机为设计对象，设计一款小型的多头钻孔设备，所设计的结构工作原理：采用异步电动机经过同步带传动然后带动相应的齿轮实现钻头的旋转，齿轮在水平方向上设置安装有多组能够通过互相啮合从而实现多孔钻的功能，为了完成所设计的内容首先结合任务书以及功能原理初步拟定相应的传动方案并对方案进行分析从而完成相应传动结构，采用机械设计中理论力学和材料力学的知识对所设计的结构进行尺寸计算并校核分析以保证所设计的内容能够满足强度和力学的使用要求，最后采用计算机图形设计软件solidworks和CAD对所设计的结构进行三维模型的建模和装配，并根据国标手册完成工程图的绘制，参数化直观化的完成钻孔机的设计，通过本次对多头钻孔机的设计能够加深自身对机械设计知识的学习和应用，并且对未来自动化多头钻孔的发展有着一定的借鉴。
