龙门移动式数控钻床结构设计solidworks21版三维模型CAD图纸说明书C23812

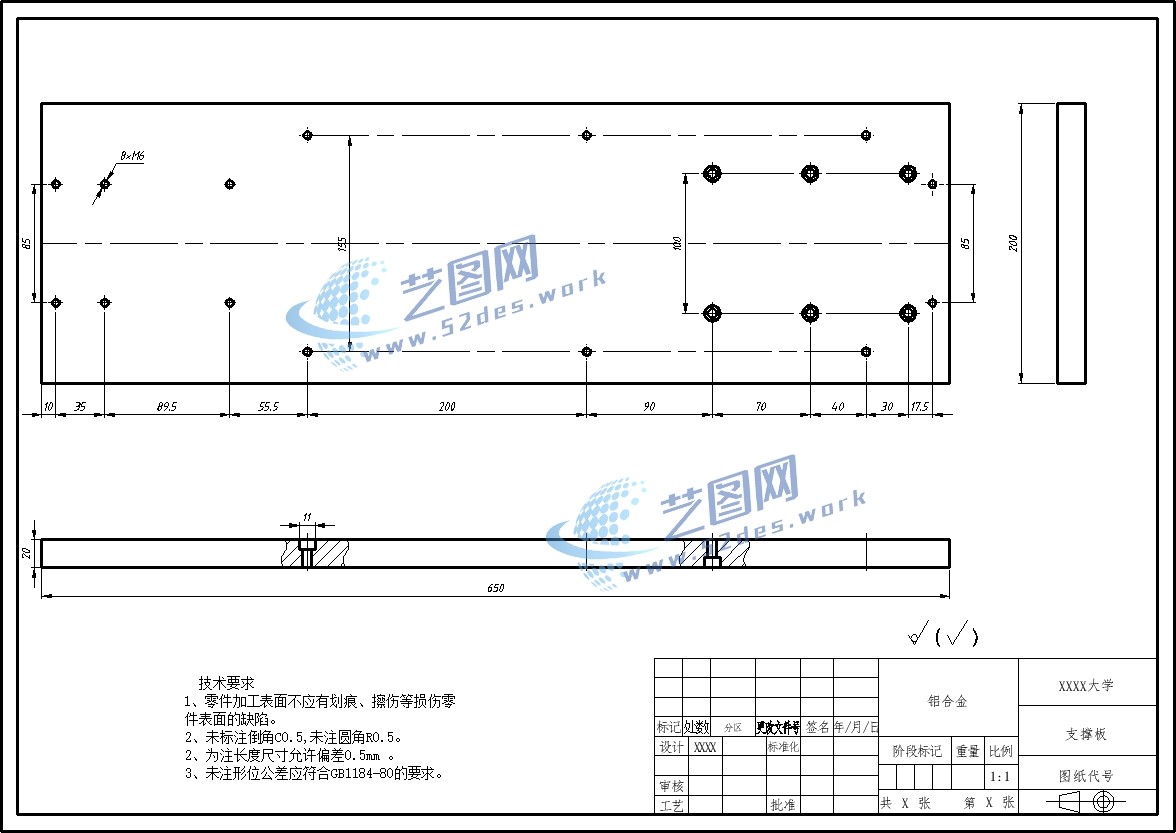

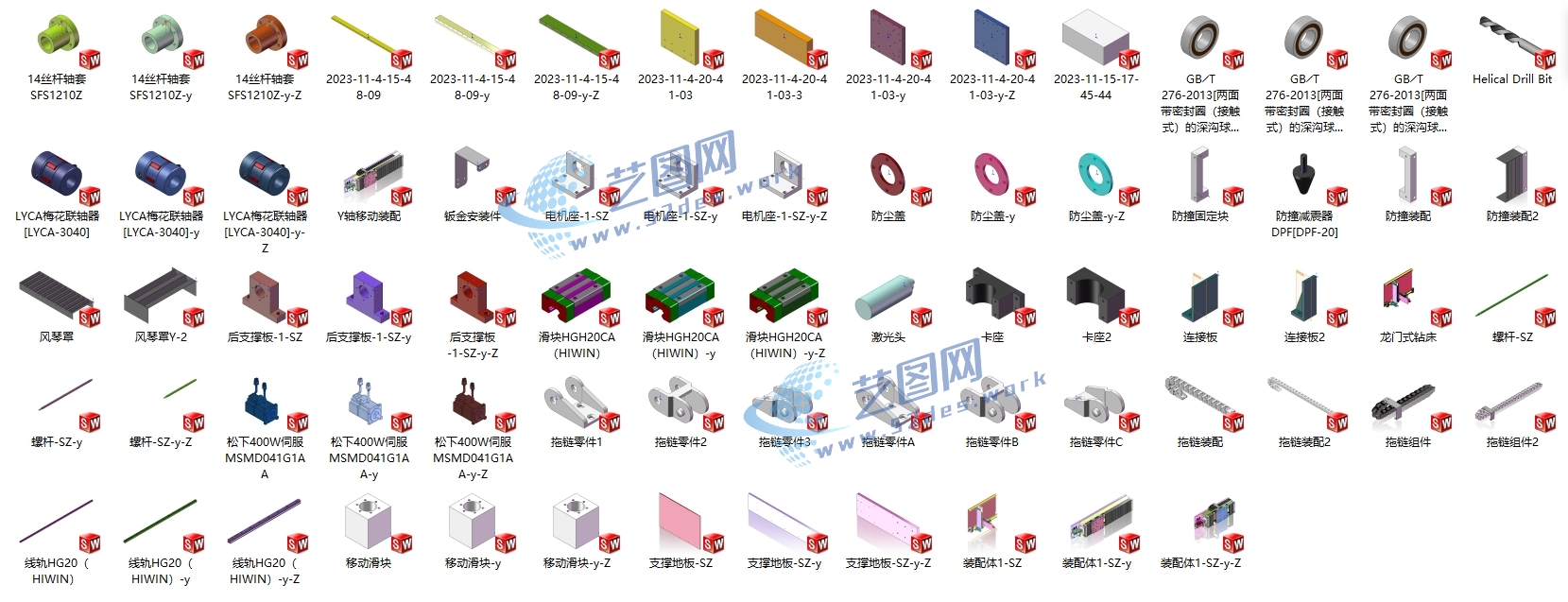

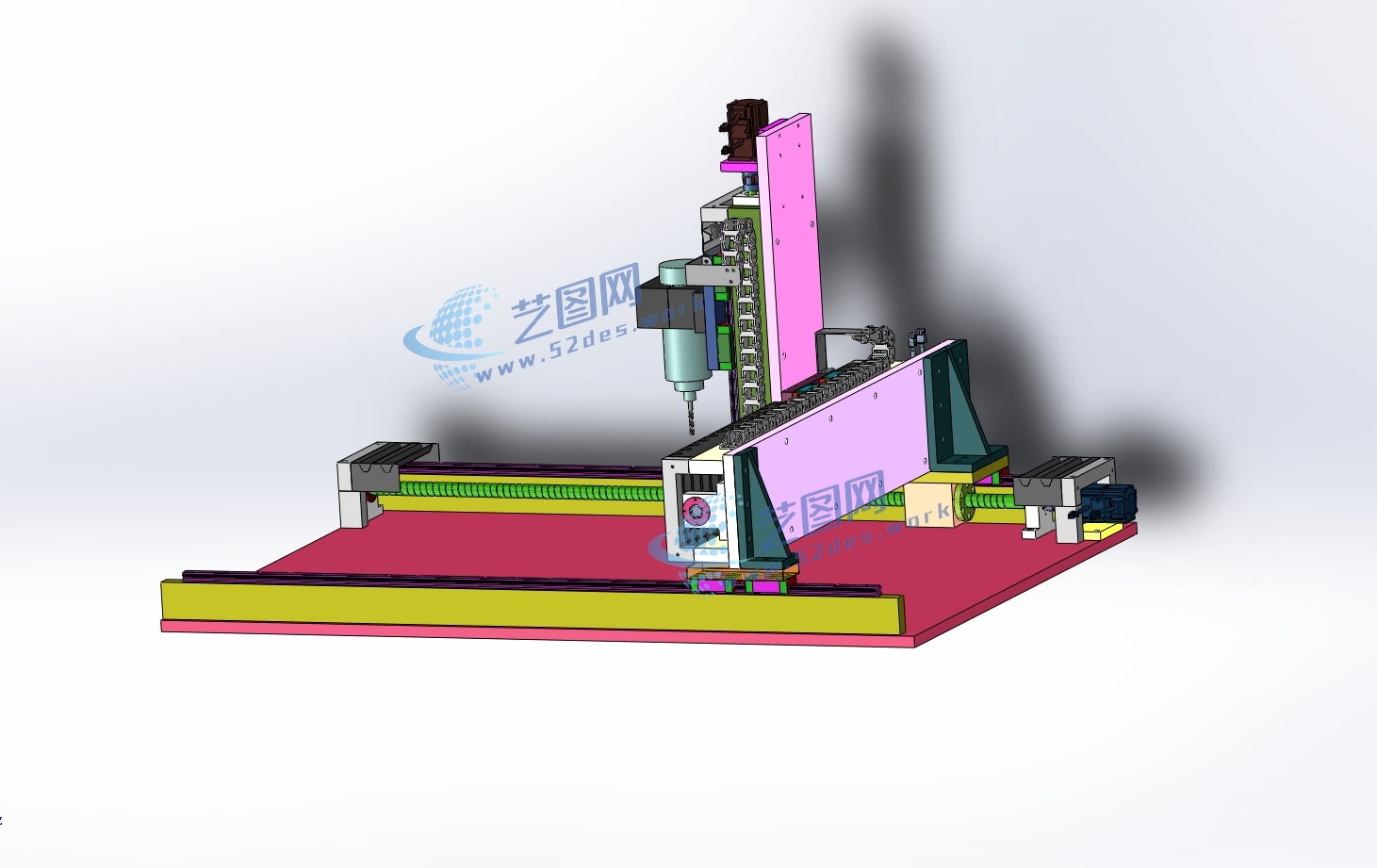

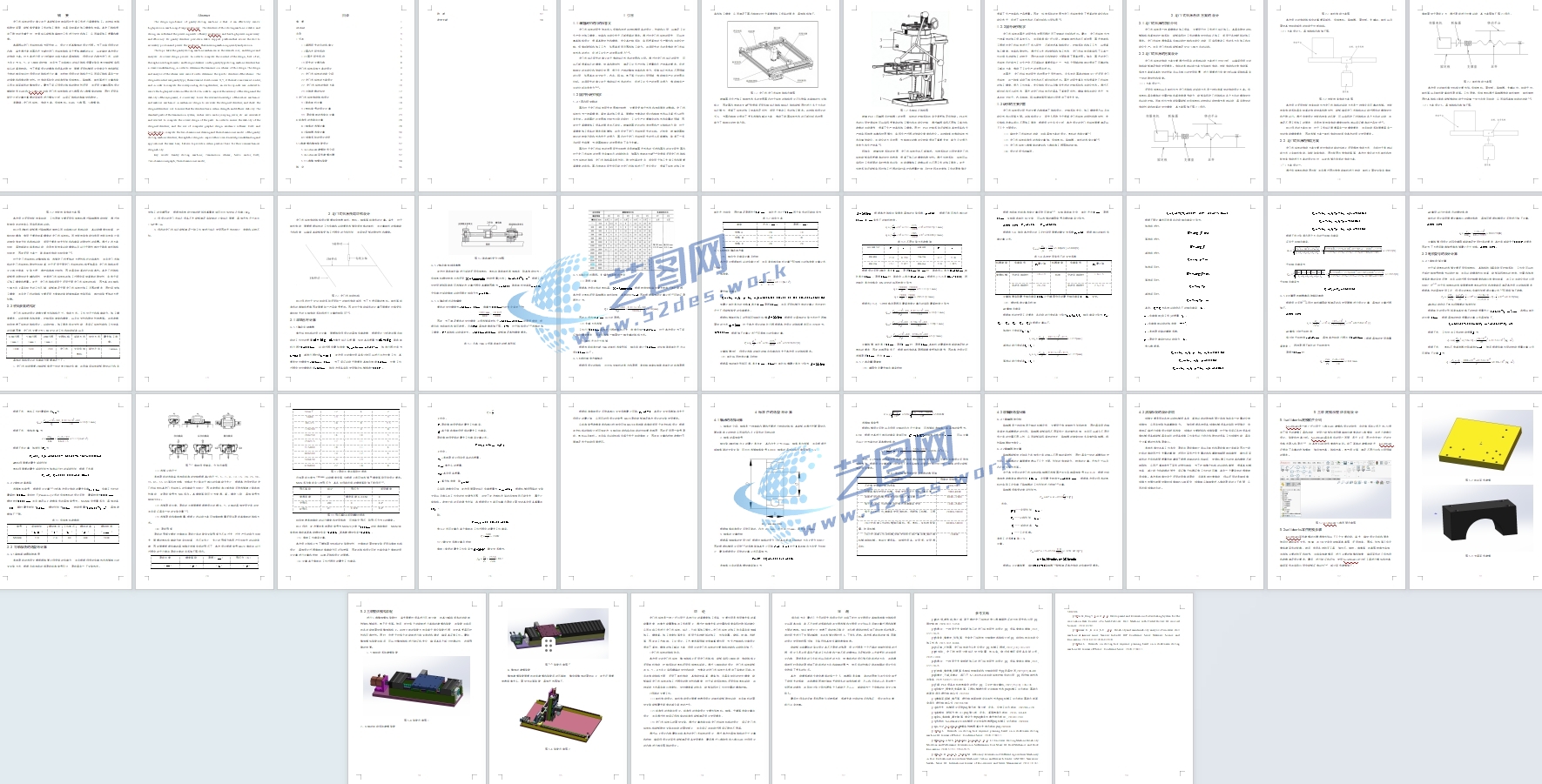

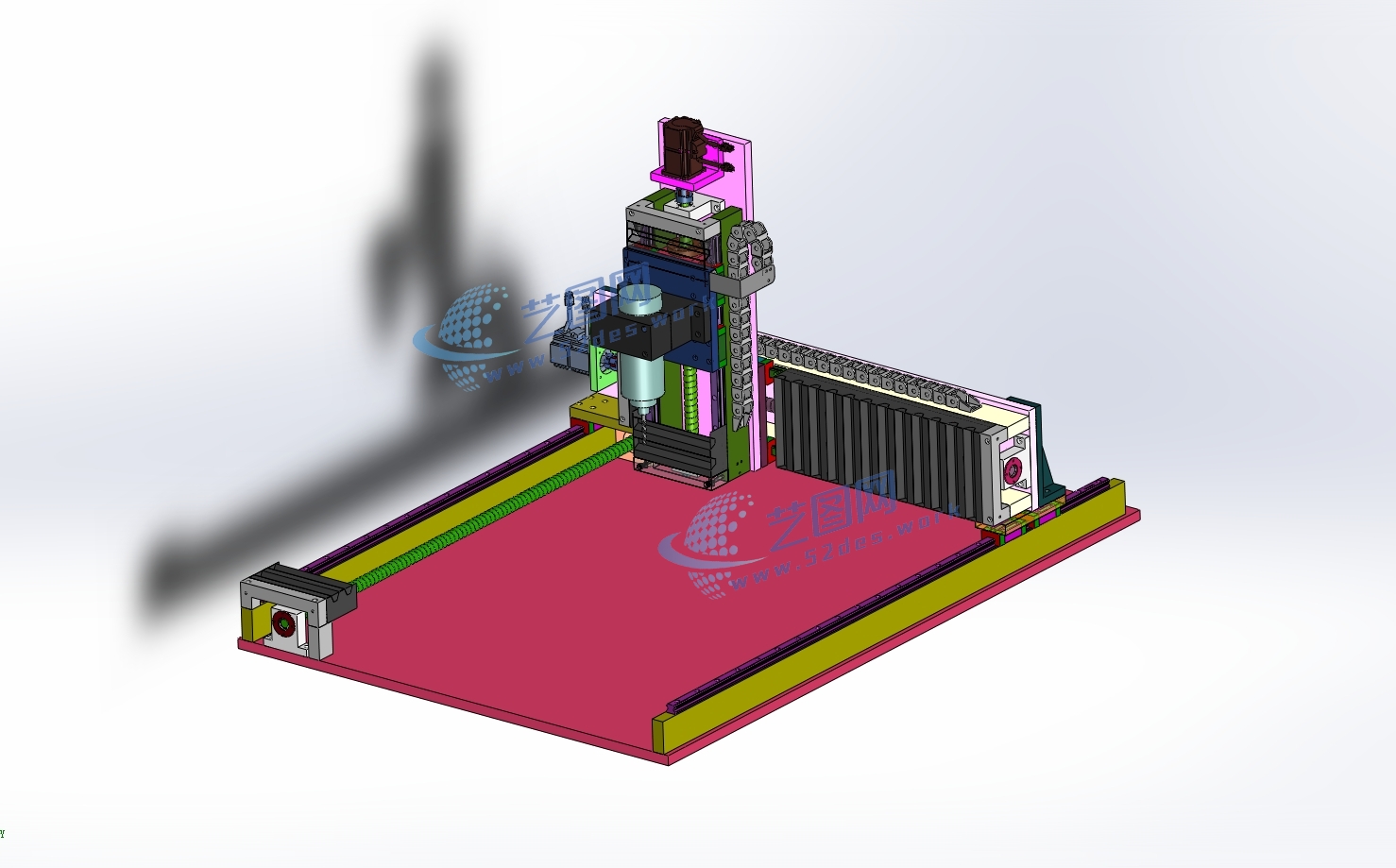

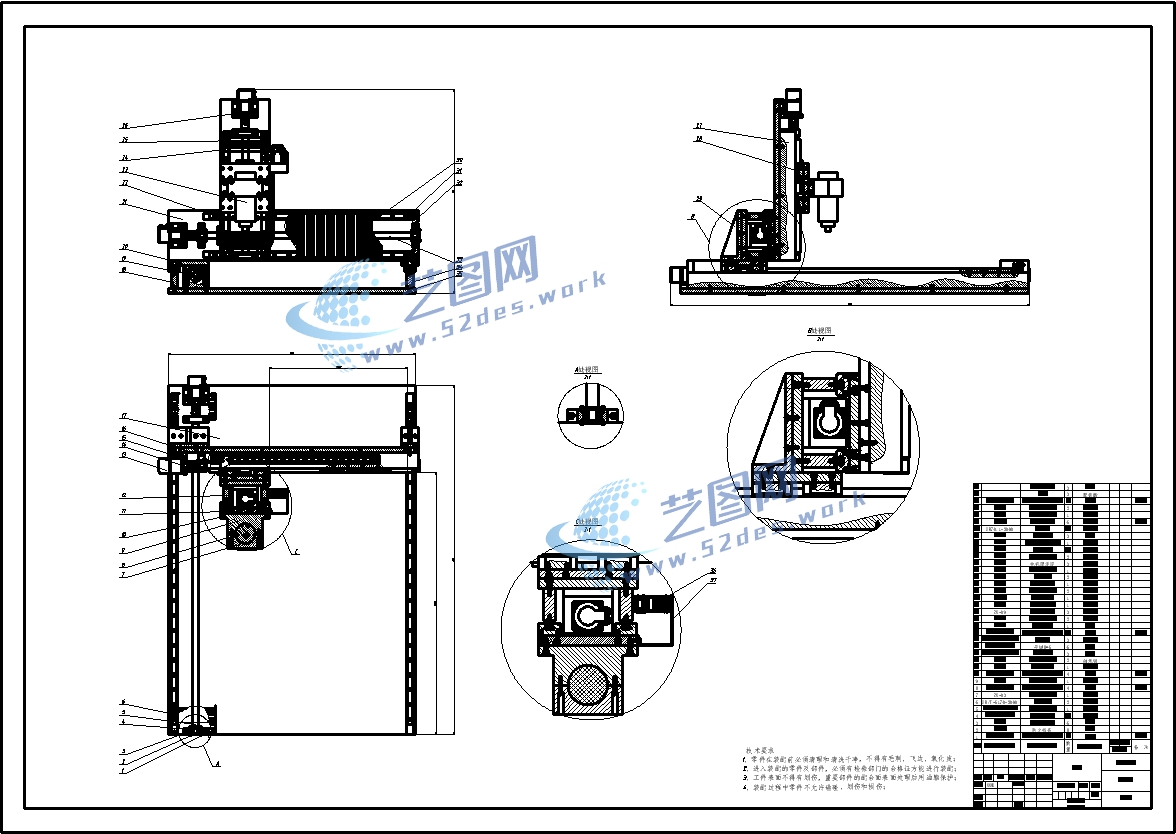

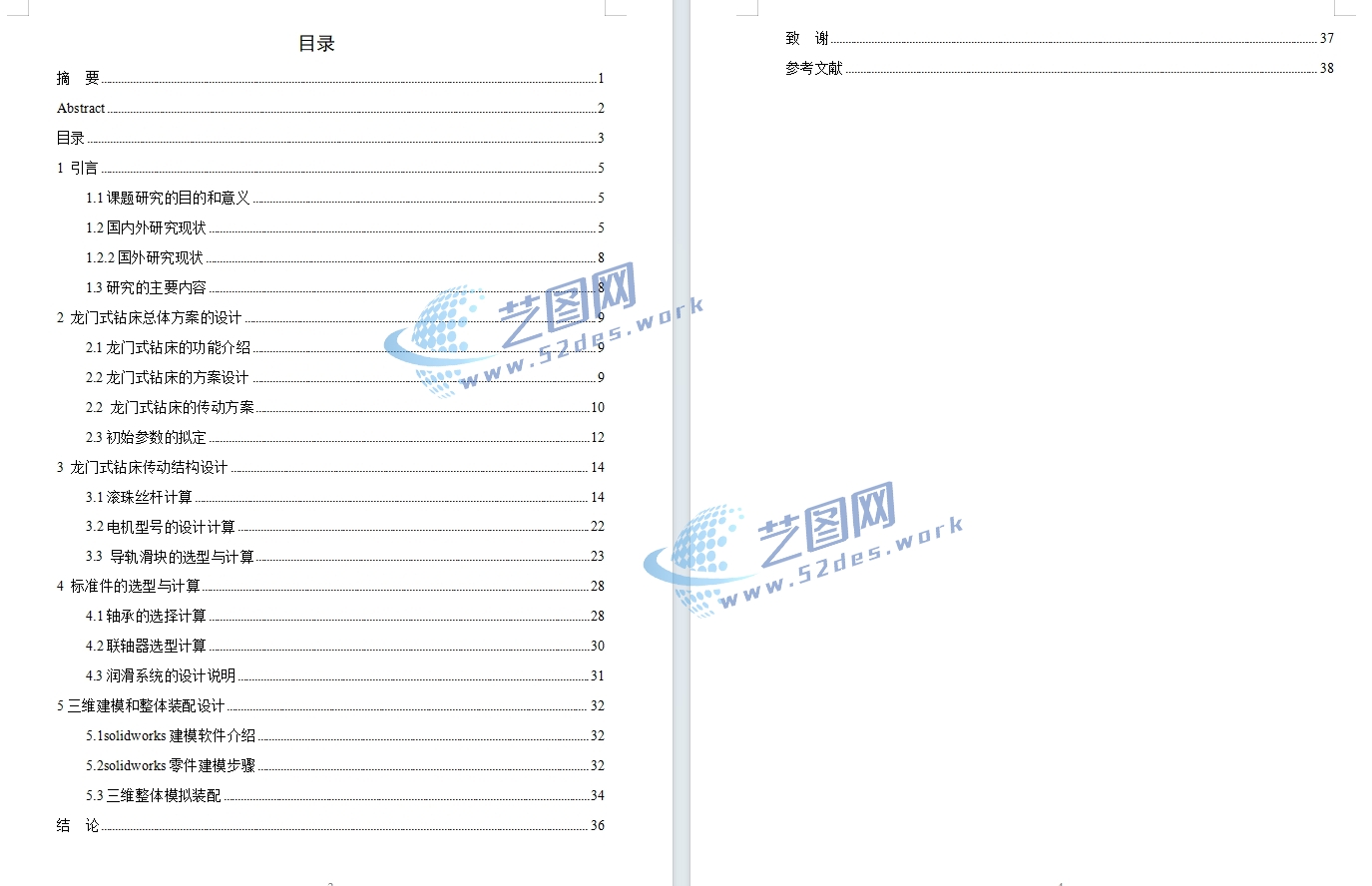

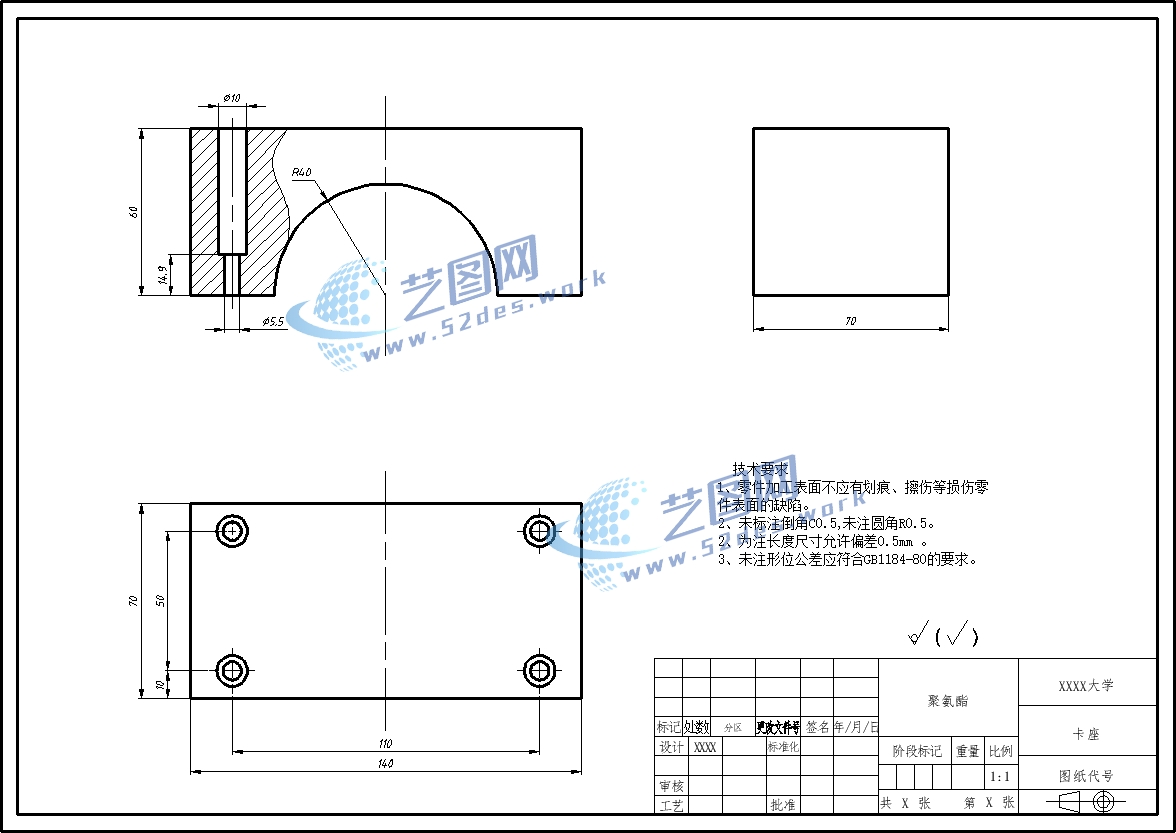

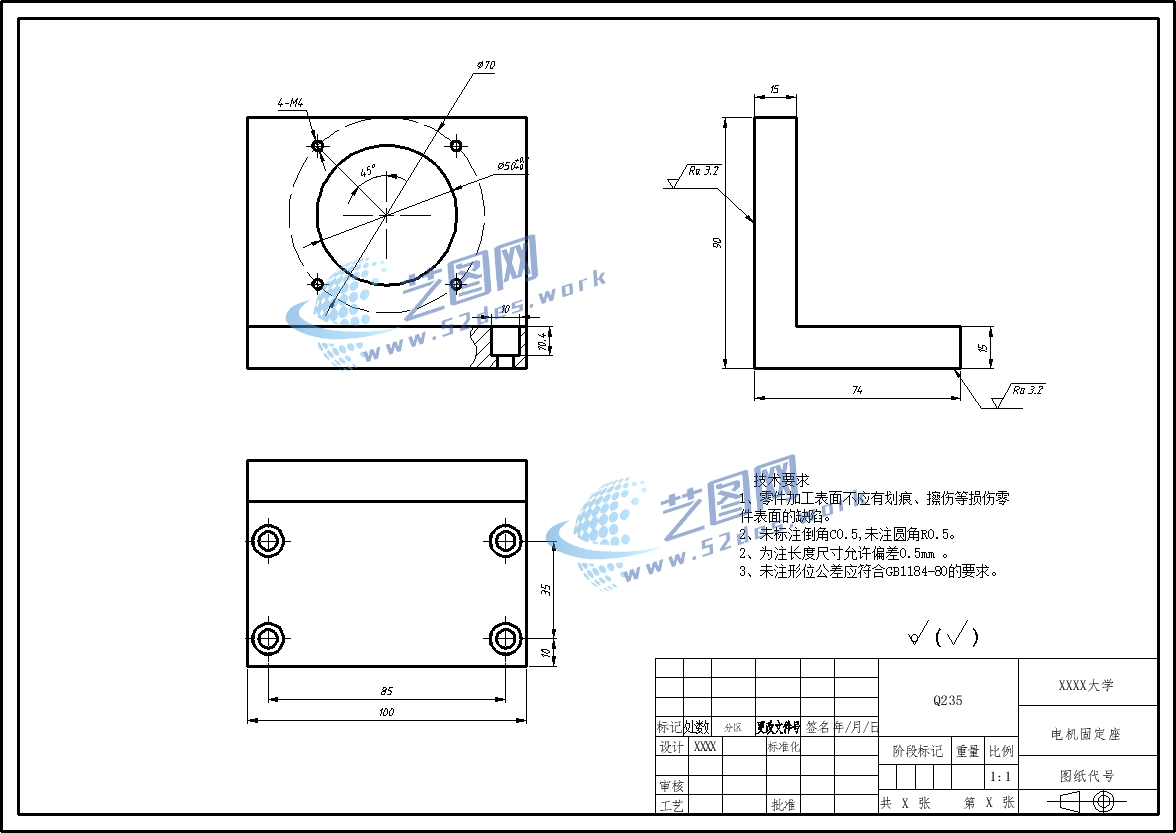

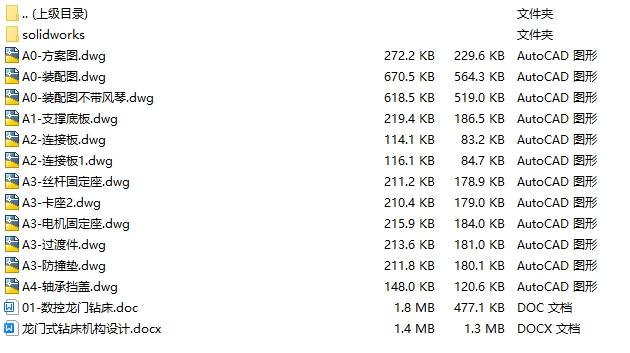

文件内容：solidworks21版三维模型、CAD图纸、设计说明书 龙门移动式数控钻床solidworks21版本模型源文件，可编辑，含参数 龙门移动式数控钻床solidworks21版本三维装配模型 龙门移动式数控钻床solidworks21版本三维装配模型 新国标CAD图纸：机械结构设计装配图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 新国标CAD图纸：零件图 龙门移动式数控钻床设计说明书目录

本课题以龙门式钻床机构为研究核心，设计分析其整体的设计过程。为了完成所设计的内容，首先通过查阅国内外文献对龙门式钻床结构有个更加清晰的认识，以此确定本次设计的传动方案。对方案进行设计分析确定完成方案的具体结构，所设计的内容为龙门式，运动方向上为X、Y、Z三轴移动控制，并且为了完成相应的钻孔结构设置安装有电主轴能够实现钻头的高速转动。为了提高设计的精准和设备的稳定，需要采用机械设计中理论力学和材料力学的相关知识对所设计的结构进行计算，并校核所设计的结构尺寸从而保证结构具有一定的强度和刚度的稳定性。对传动系统中的标准件如伺服电机、联轴器、丝杆等进行计算选型从而完成零部件的整体设计。最为了保证所设计结构的稳定性采用，并采用计算机图形设计辅助软件CAD和SolidWorks完成龙门式钻床结构的二维图和三维模型的绘制，同时采用有限元分析计算对重要的零部件进行模拟分析，以保证结构的准确定和稳定。
