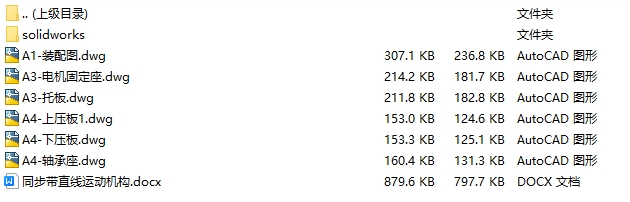

文件内容:solidworks21版三维模型、CAD图纸、设计说明书

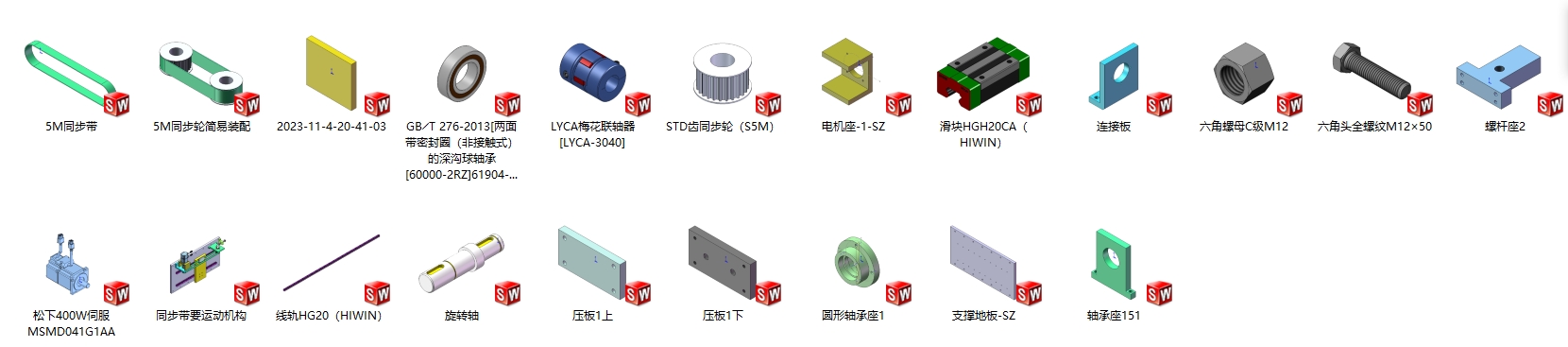

同步带直线运动机构solidworks21版本模型源文件,可编辑,含参数

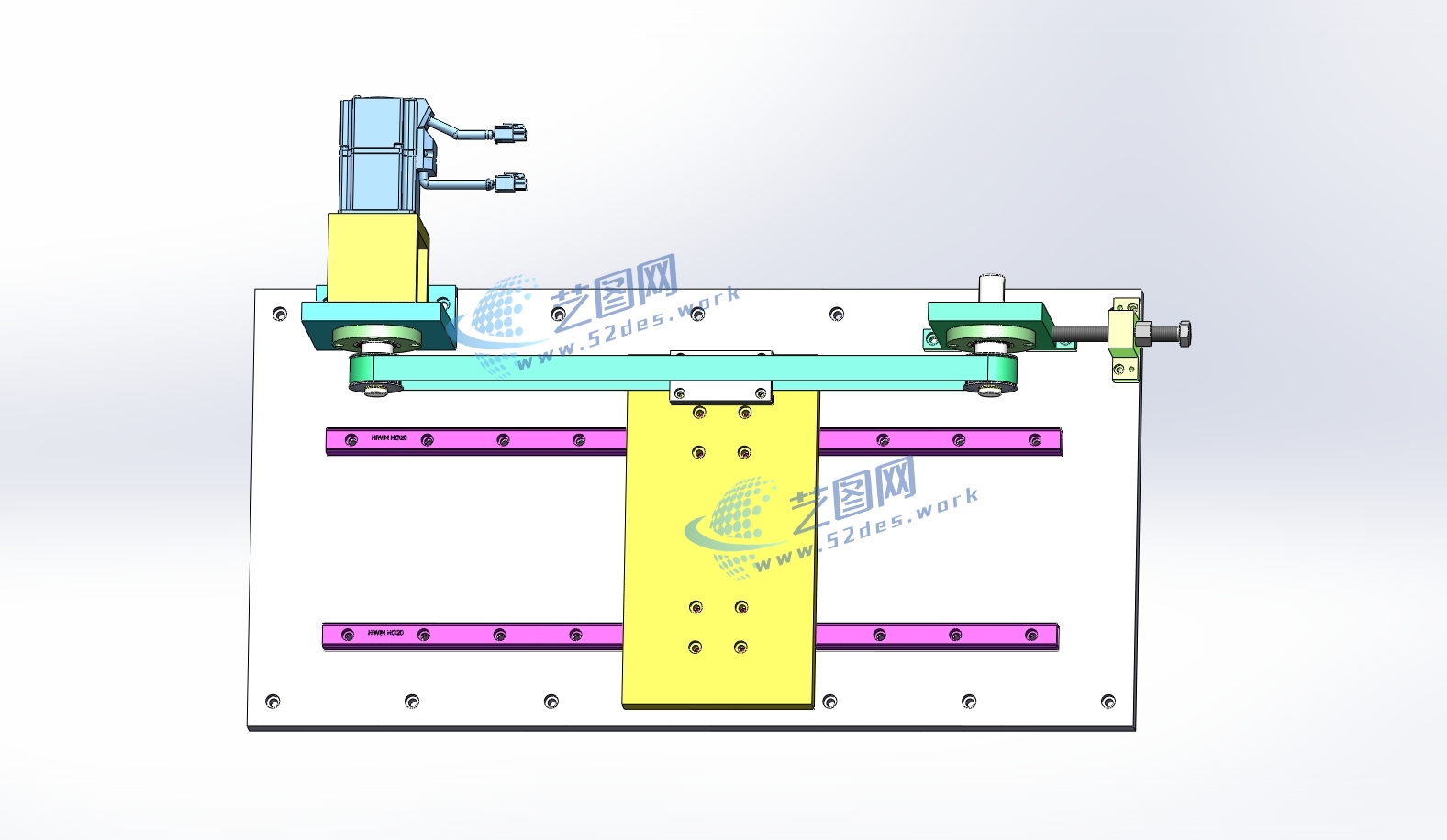

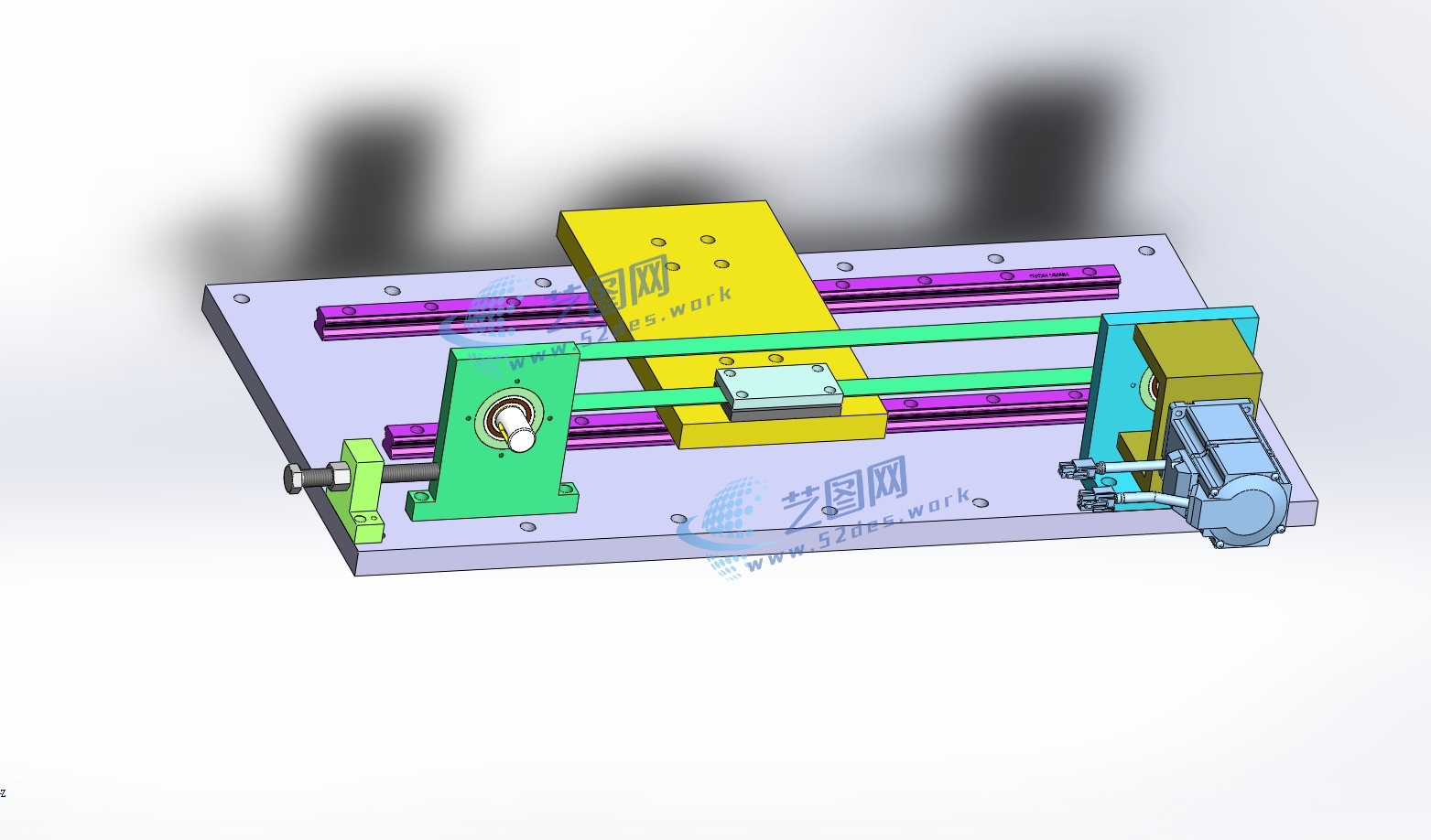

同步带直线运动机构solidworks21版本三维装配模型
同步带直线运动机构solidworks21版本三维装配模型

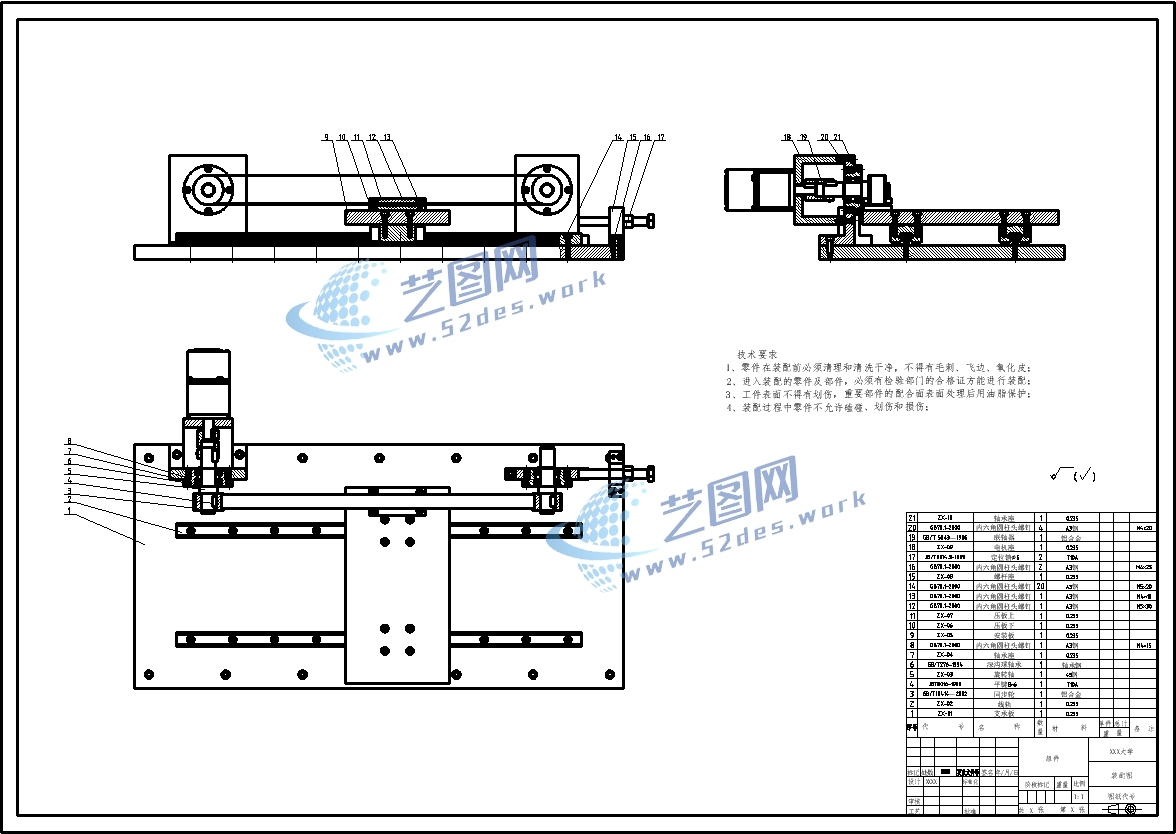

新国标CAD图纸:机械结构设计装配图

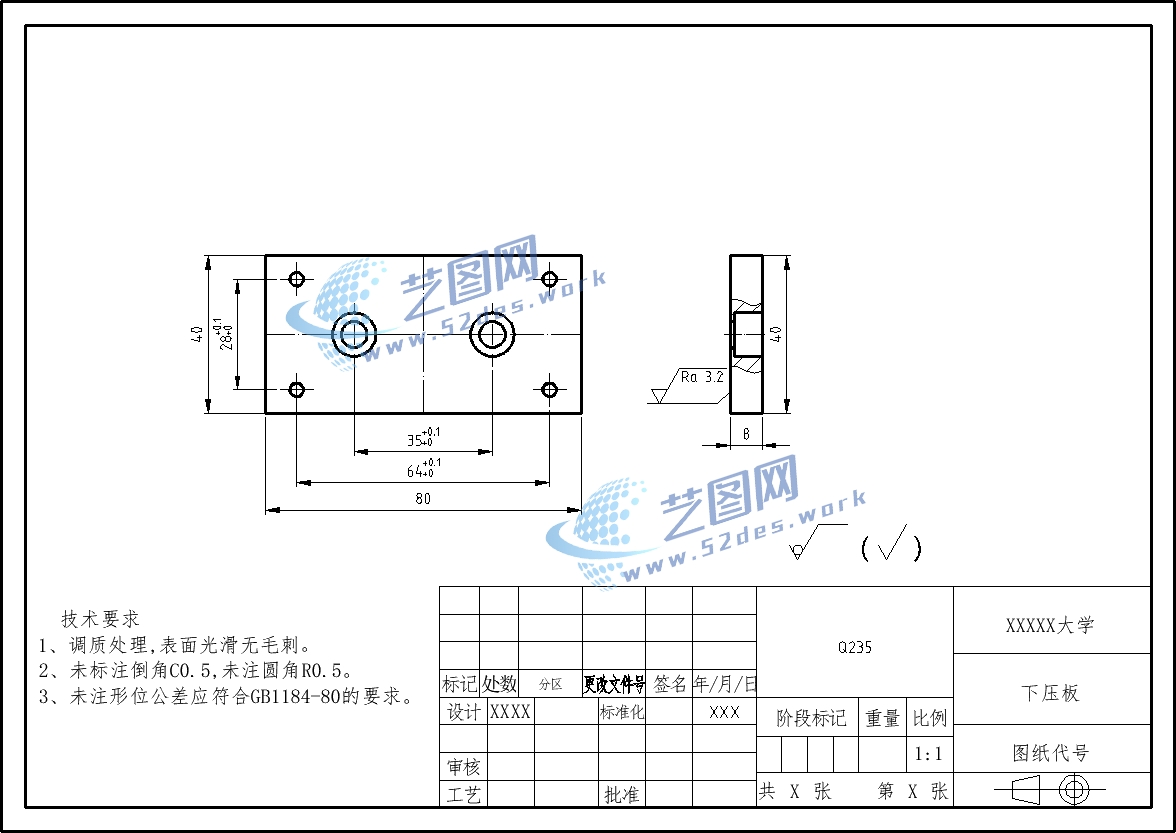

新国标CAD图纸:零件图

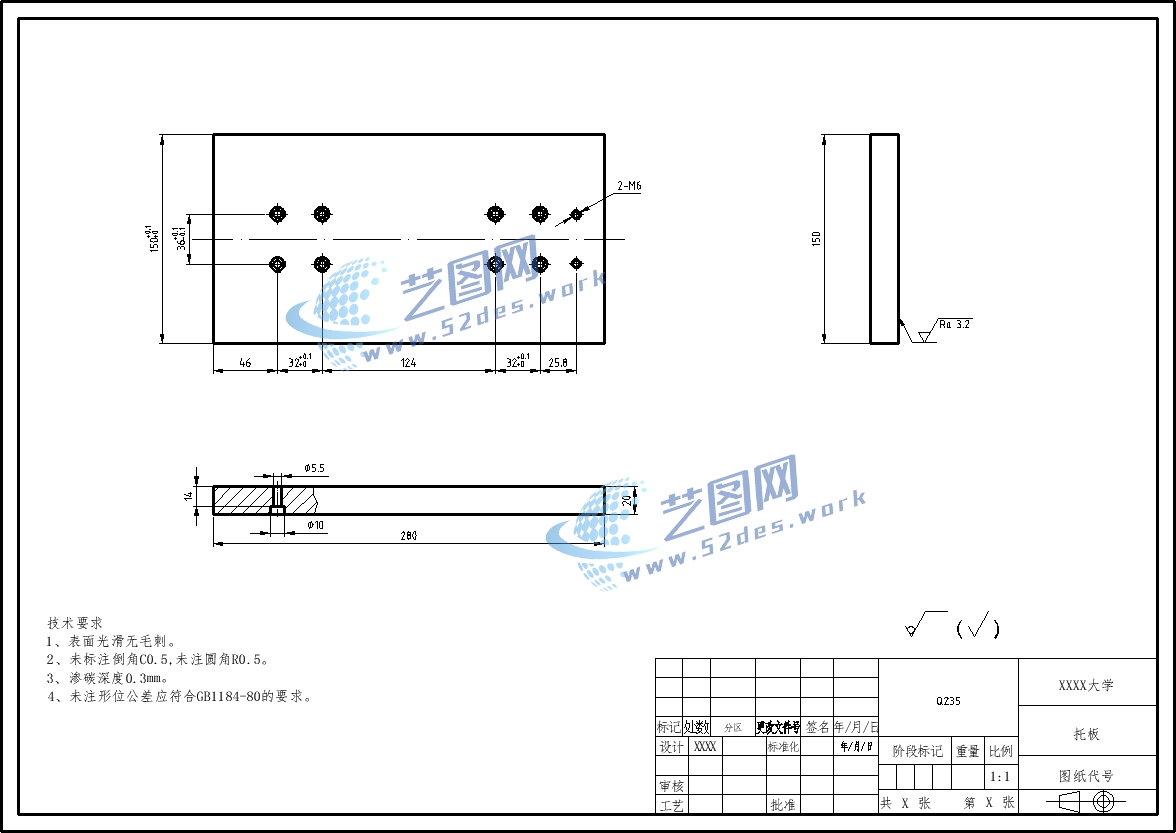

新国标CAD图纸:零件图

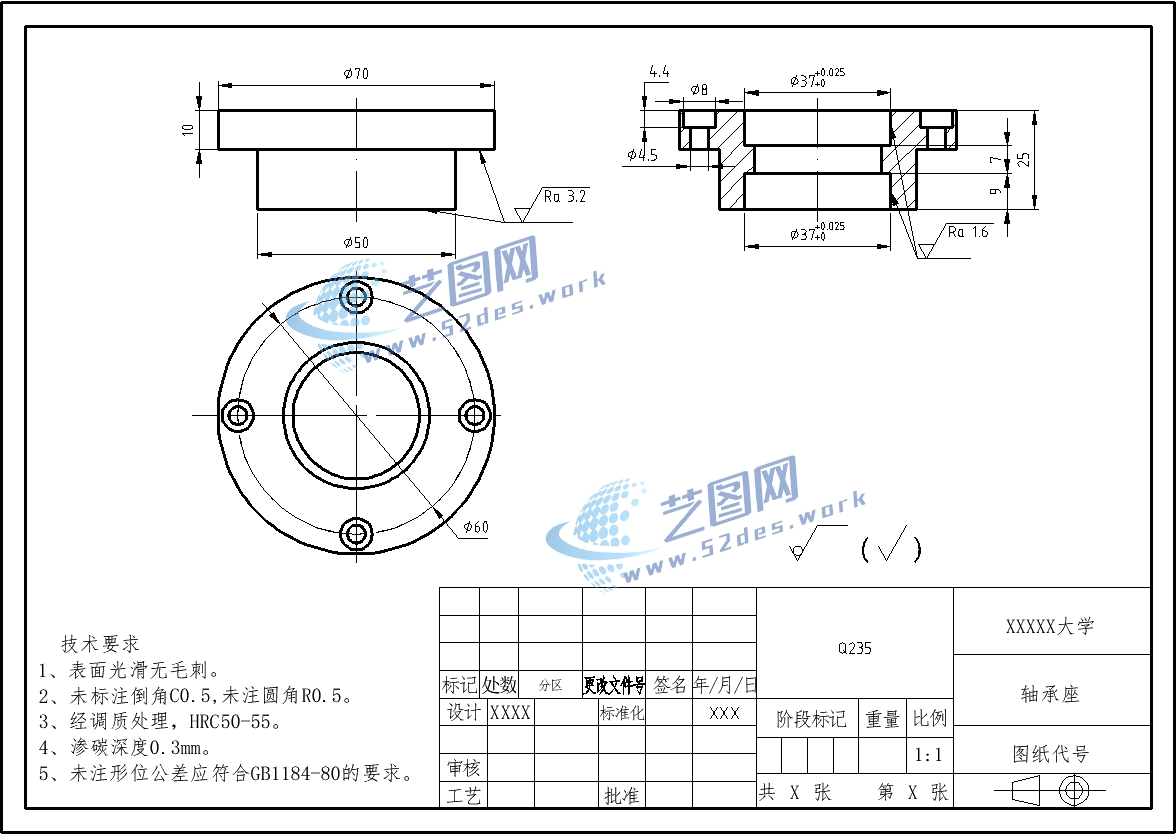

新国标CAD图纸:零件图

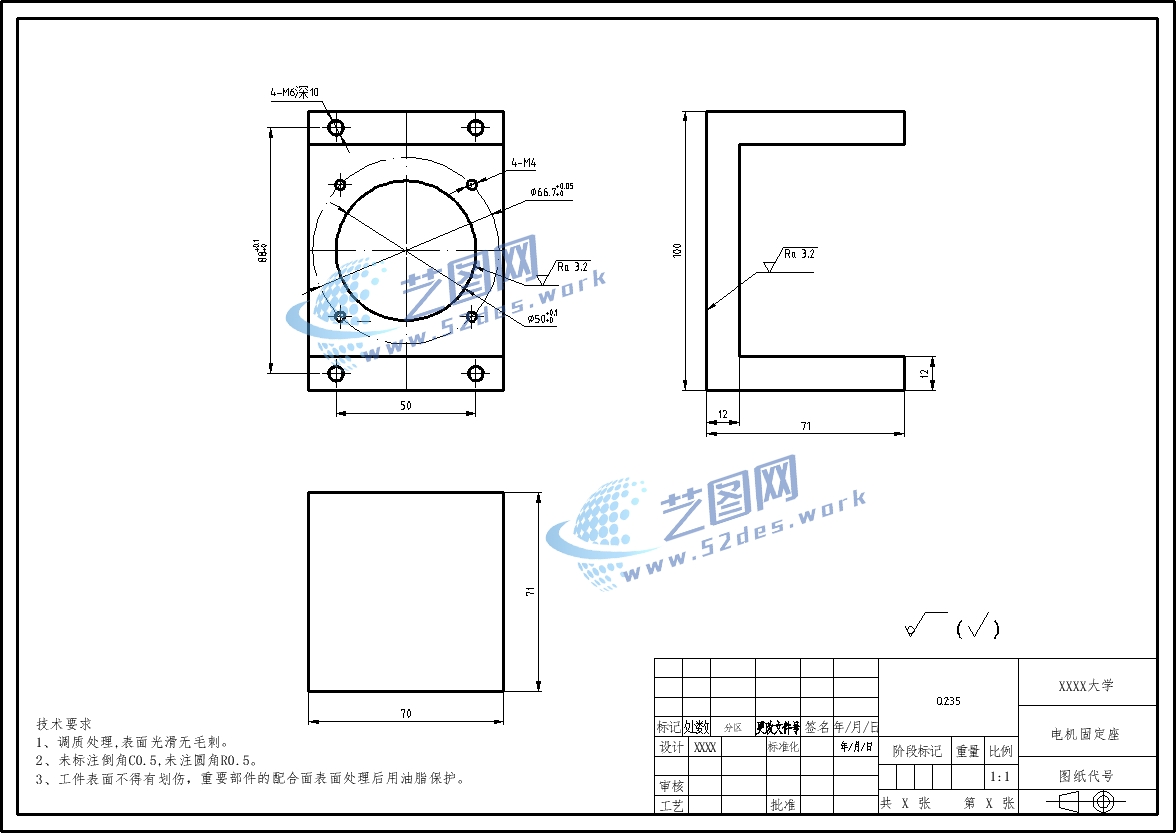

新国标CAD图纸:零件图

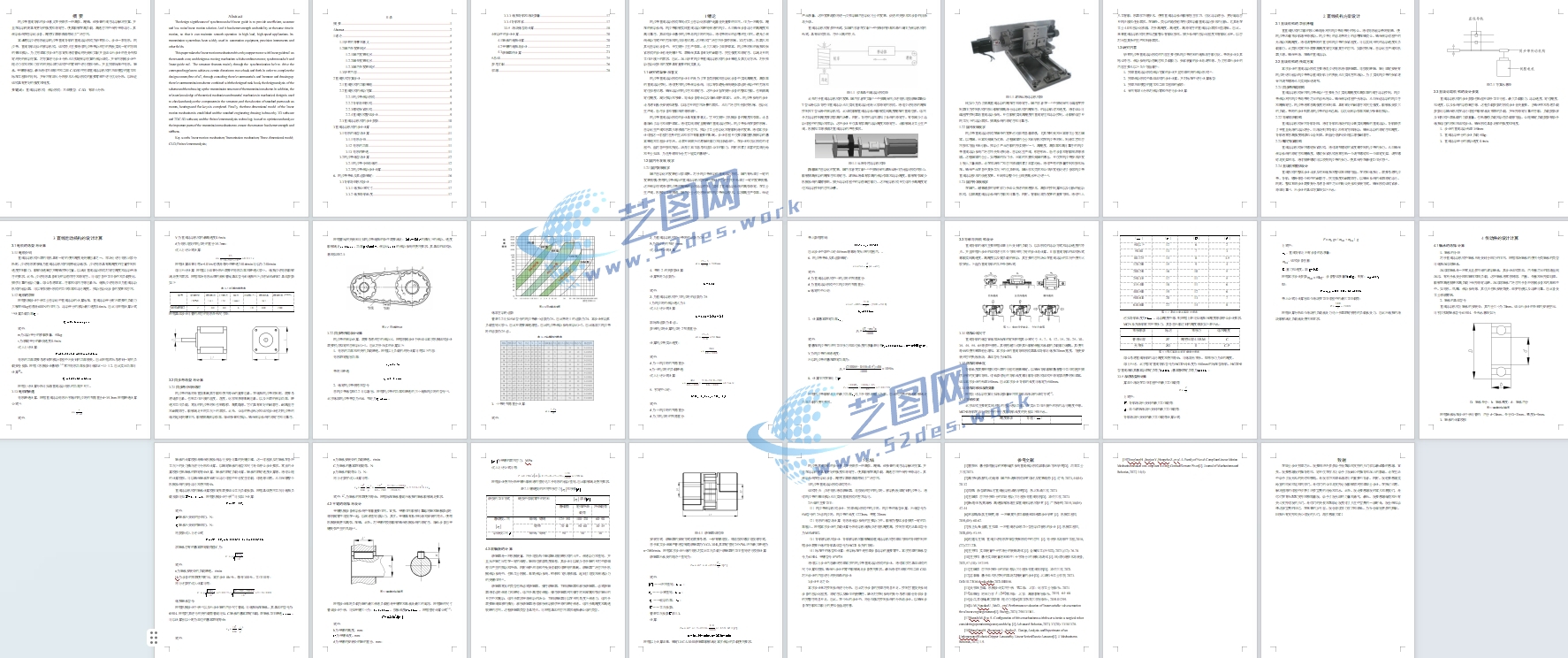

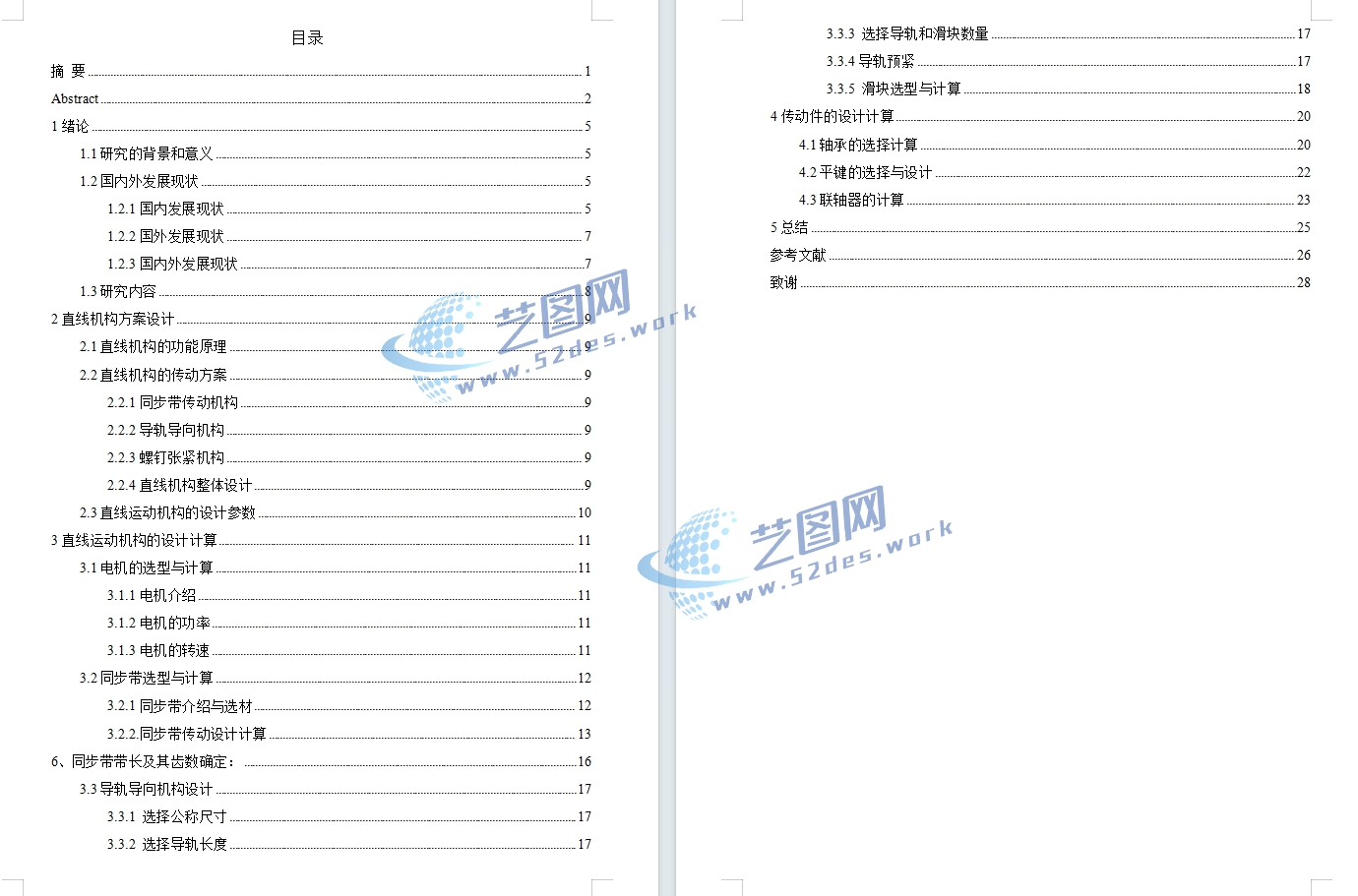

同步带直线运动机构设计说明书目录
本课题以步进电机驱动同步带直线导轨的直线运动机构为研究核心,设计一款电机、同步带、直线导轨组合的移动机构。结构特点主要通过同步带带动相应的托板实现一定的方向的来回移动。为了完成本次设计内容首先通过查阅相关资料文献并且结合所设计的任务书拟定相关的传动方案,对方案进行设计分析从而拟定传动方案的传动结构。并采用机械设计中理论力学和材料力学的相关知识对结构中的零部件进行校核分析,并且完成标准件电机、轴承、平键等选型。最后通过三维软件和二维CAD软件完成直线运动机构的三维模型的建立和标准工程图的绘制,并采用有限元分析技术从传动机构的重要零部件进行优化分析,以保证结构具有更好的强度和刚度。
