文件内容:UG三维模型、CAD图纸、设计说明书

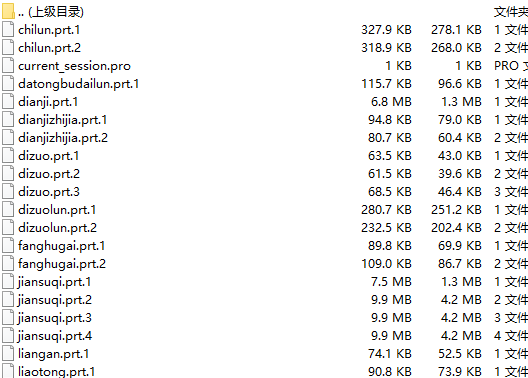

抹灰机UG模型源文件

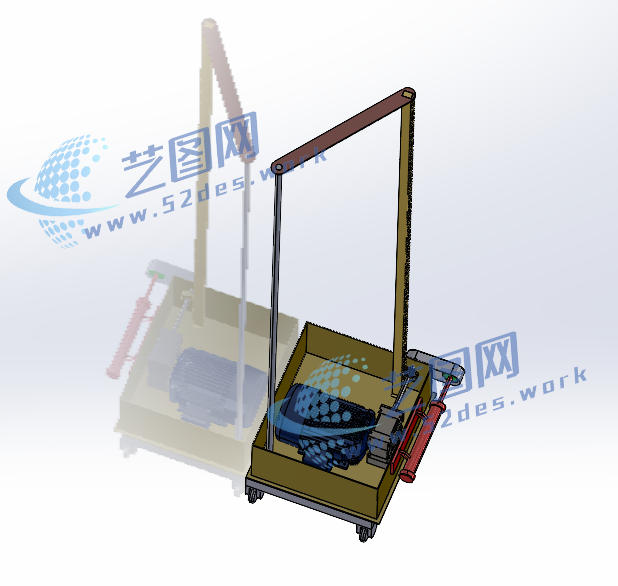

抹灰机UG三维装配模型

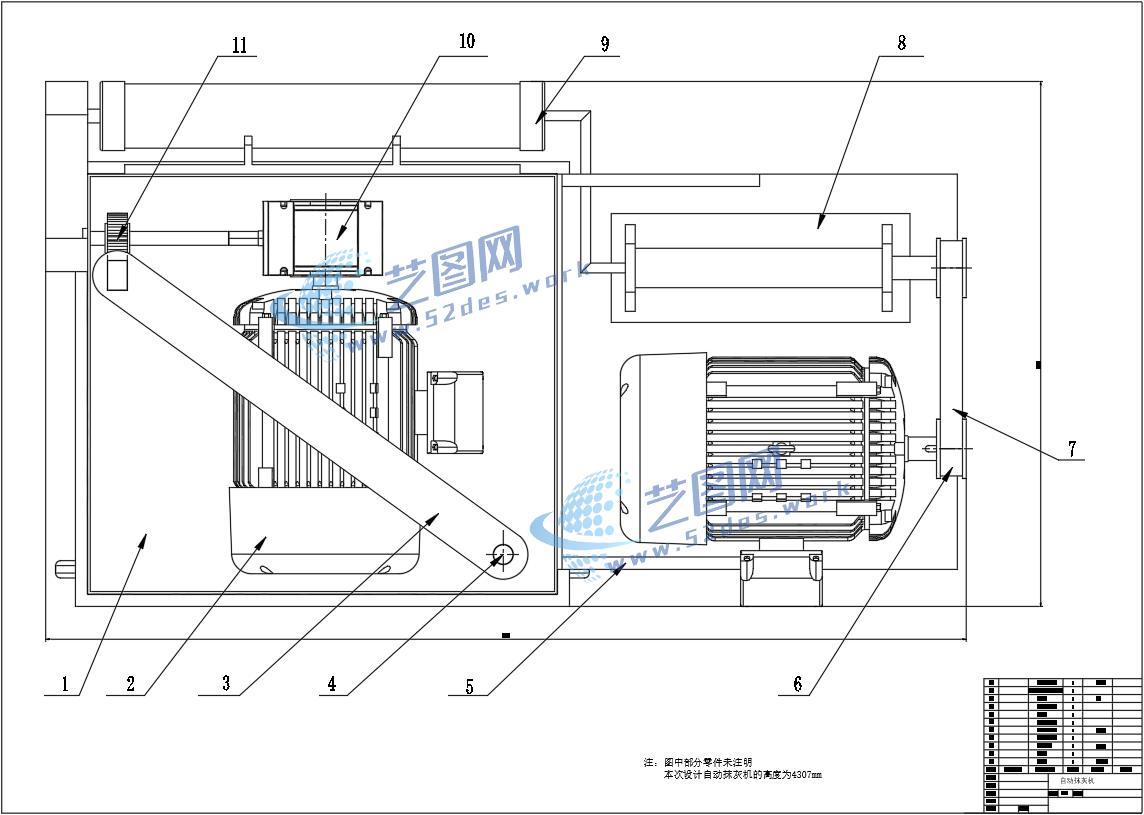

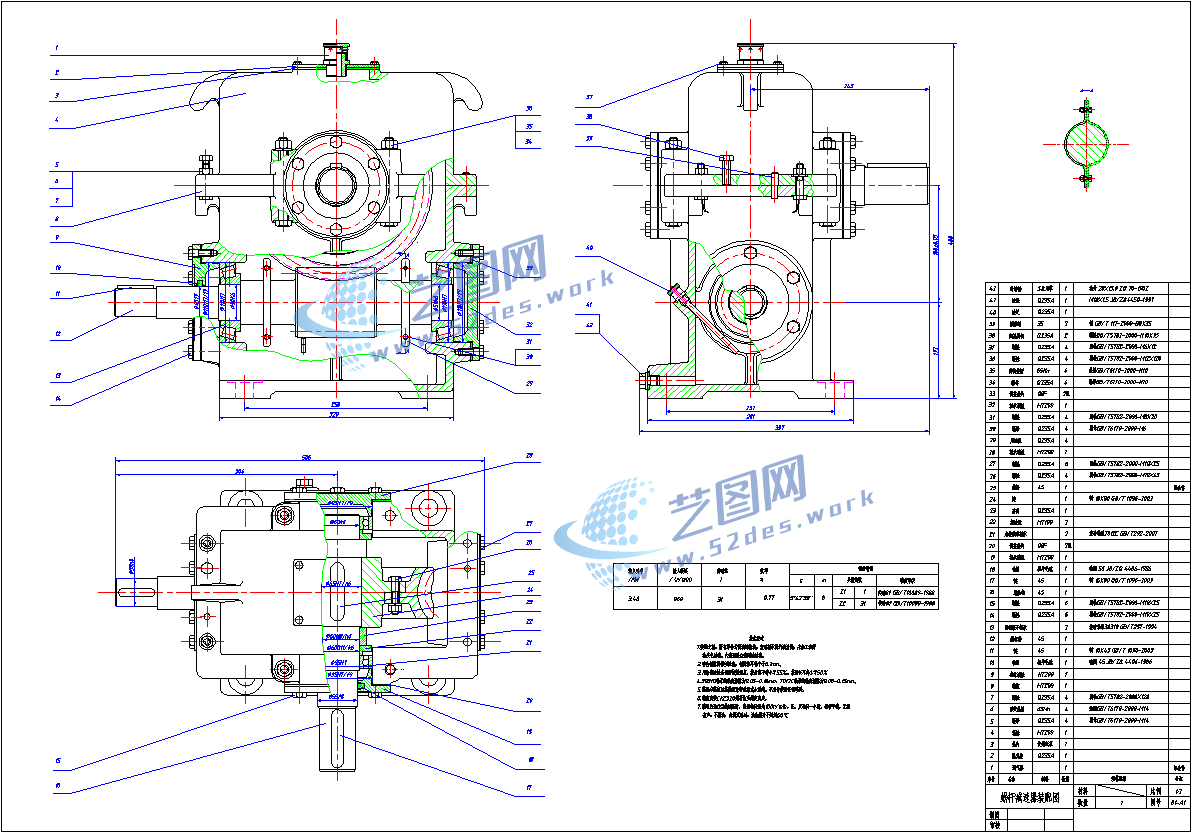

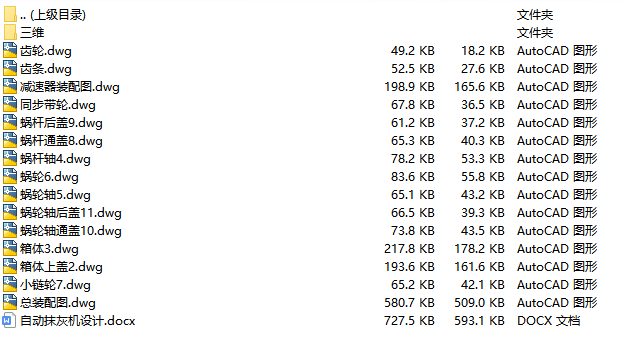

国标CAD图纸:机械结构设计装配图

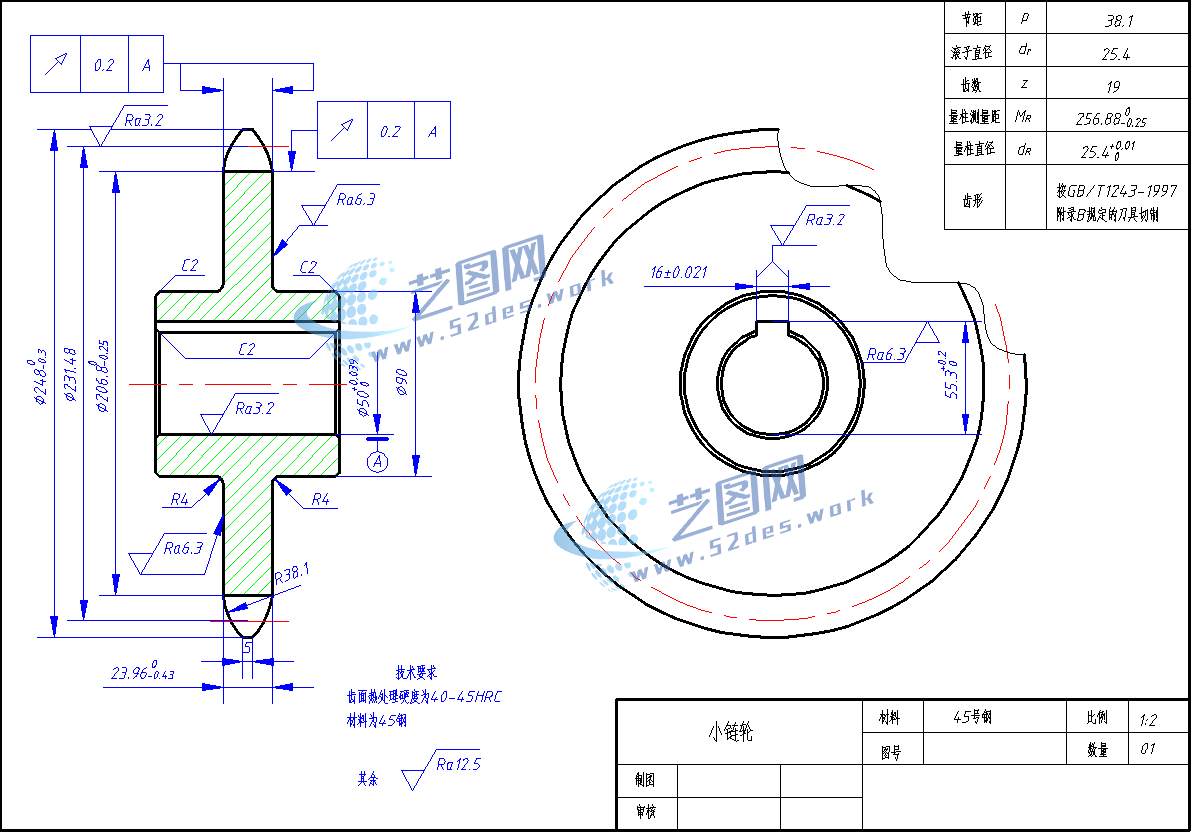

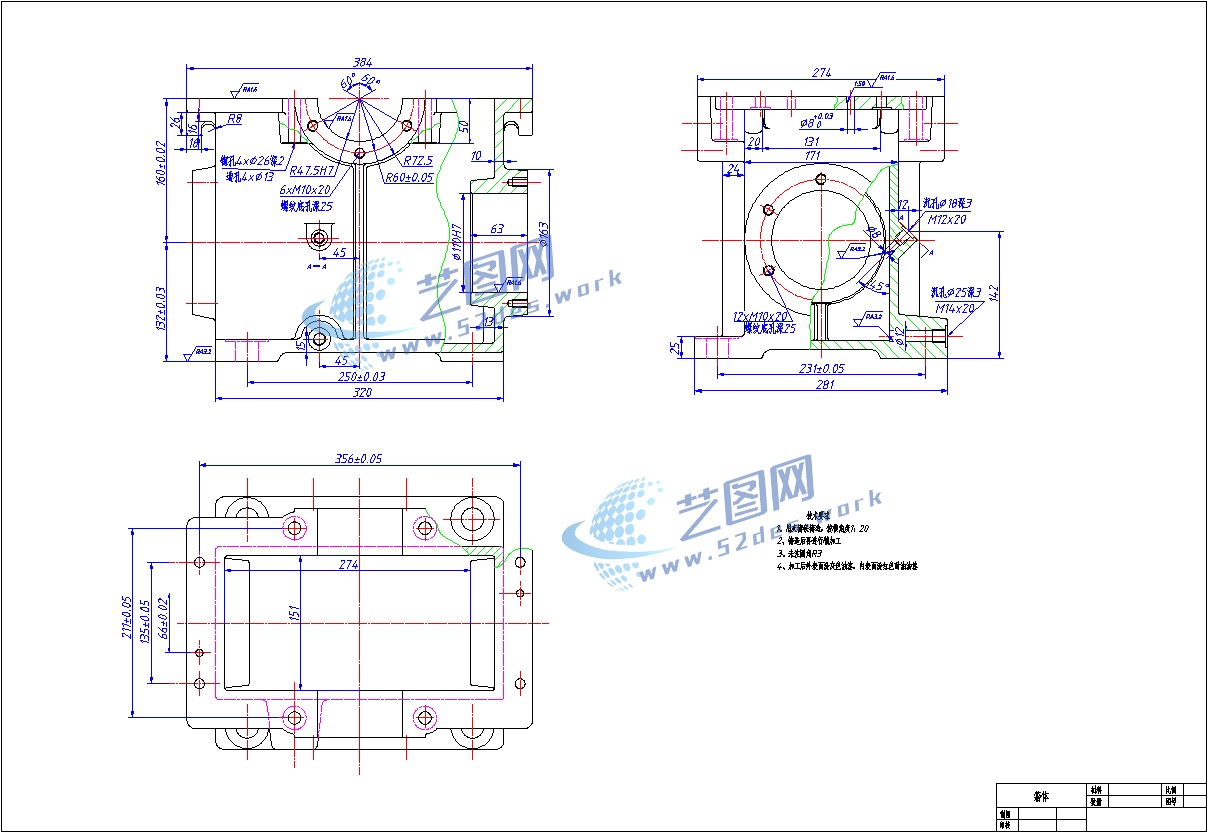

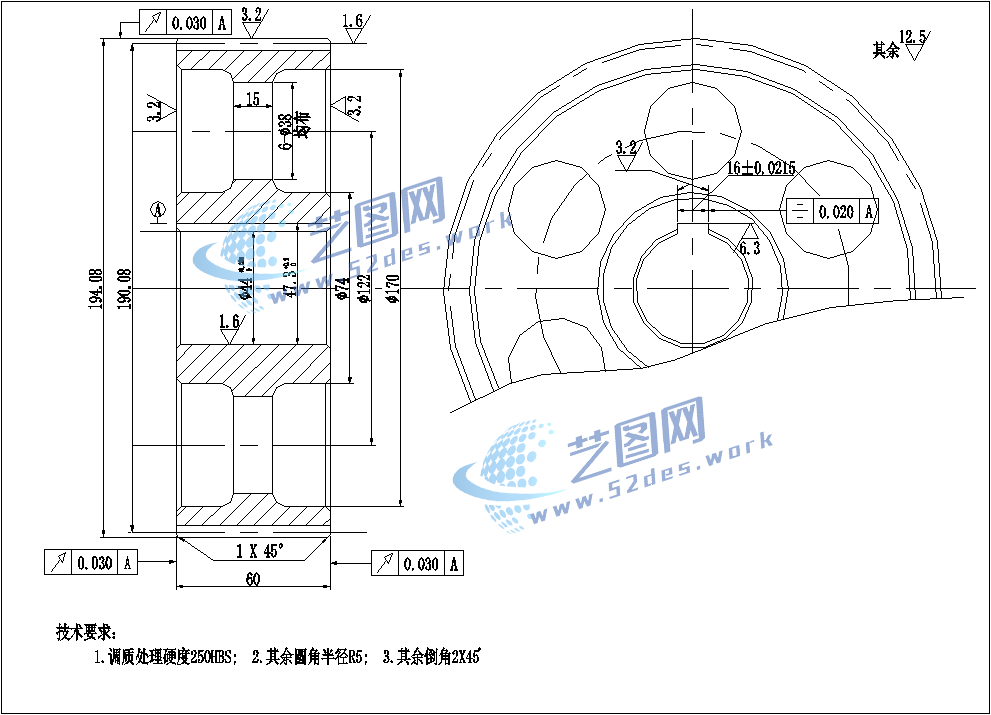

国标CAD图纸:零件图
国标CAD图纸:零件图
国标CAD图纸:零件图
国标CAD图纸:零件图
国标CAD图纸:零件图

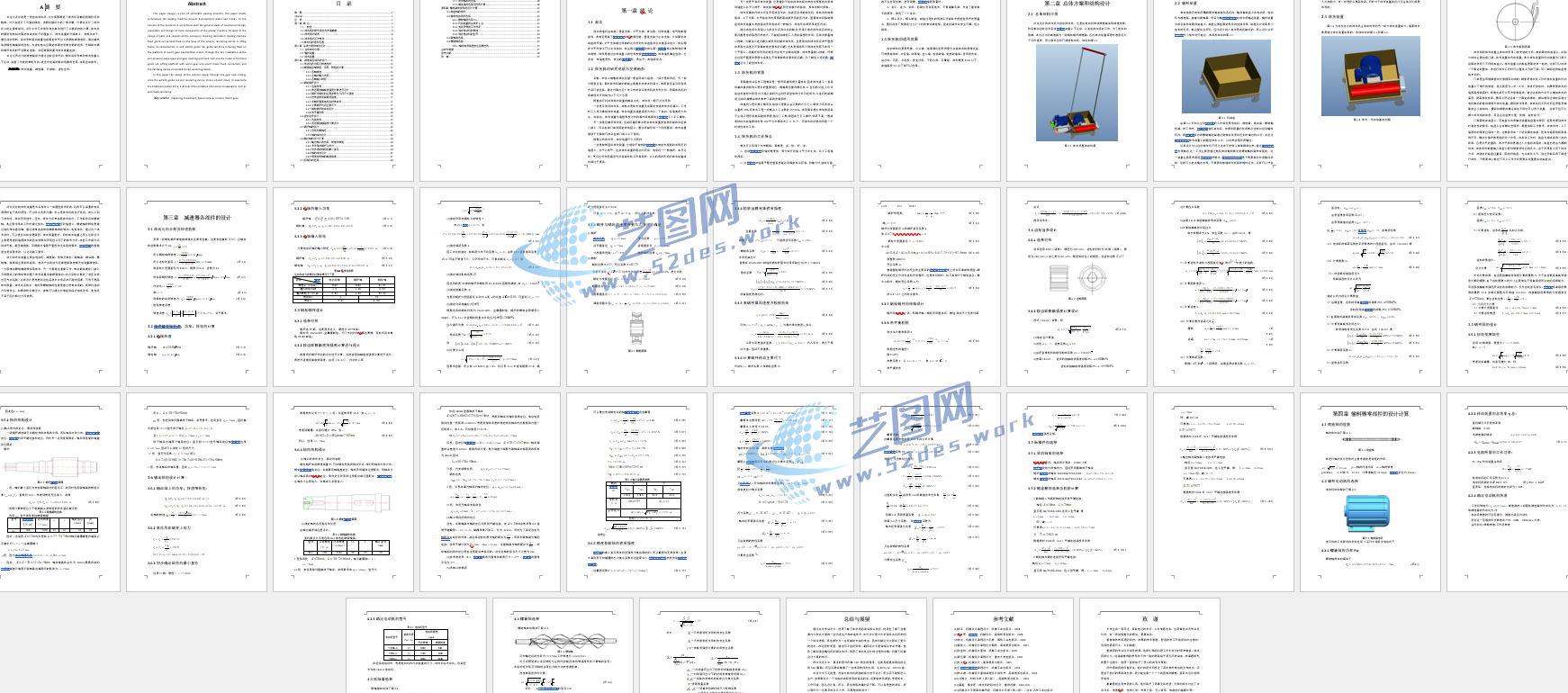

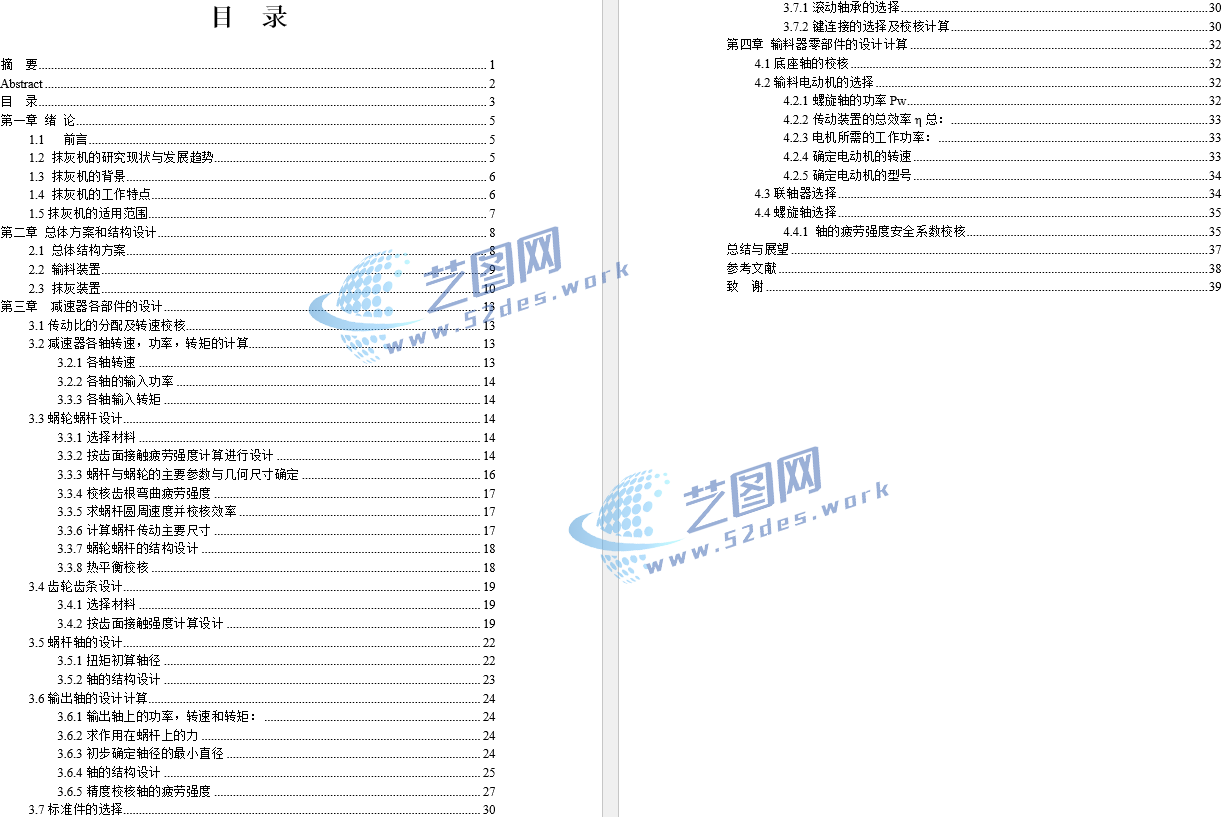

抹灰机设计说明书目录
本论文设计的是一种自动抹灰机,文中简要概述了抹灰机目前的发展状况和趋势。对产品进行了方案的确定,按照机械设计的一般步骤,计算并设计了抹灰机上的主要零部件。设计中对工作零件和支架均进行了必要的校核计算。抹灰机的固定导轨纵向固定在装有轮子的基座上,抹灰装置在升降架上,其特点在于:增设活动导轨,活动导轨驱动装置包括固定在平台上的蜗轮减速电机、通过键安装在蜗轮轴端部的齿轮、与齿轮啮合且固定在固定导轨内侧的齿条。升降架与蜗轮蜗杆电机的平台固定连接,并经减震装置与抹灰装置连接。
本论文所设计的减速器动力通过齿轮齿条传动,带动活动导轨和抹灰装置上下运动,克服了传统的带轮传动、液压传动等的脉动现象的出现,实现自动抹灰。
