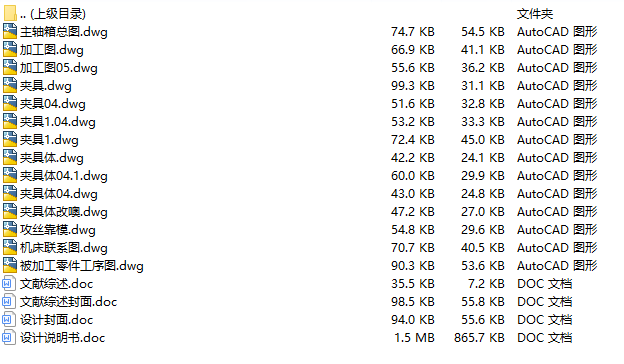

文件内容:CAD图纸、设计说明书
国标CAD图纸:机械结构设计装配图
国标CAD图纸:零件图
国标CAD图纸:零件图
国标CAD图纸:零件图
国标CAD图纸:零件图
国标CAD图纸:零件图
攻丝组合机床设计说明书目录
机械制造业是一个国家经济发展的重要支柱。而制造业的生产能力主要取决于制造装备——机床的先进程度。组合机床兼有低成本和高效率的优点,在大批、大量生产中得到广泛应用,并可用以组成自动生产线。
本文对离合器压盘螺纹孔的加工工艺进行了详细的分析,就其孔的加工提出了“一次装夹,单工位加工,达到产品图样的精度要求”的思路。根据这一思路设计了四轴头单工位攻丝组合机床。
该组合机床由立柱、立柱底座、中间底座、液压滑台、动力箱、多轴箱等组成。本文对各部分的设计进行了详细的计算和论证。
