西门子s7-200plc自动售货机程序设计编写梯形图含说明书C20087

文件内容：CAD图纸、设计说明书 程序设计图纸程序设计图纸 程序设计图纸 程序设计图纸 plc自动售货机程序设计说明书目录

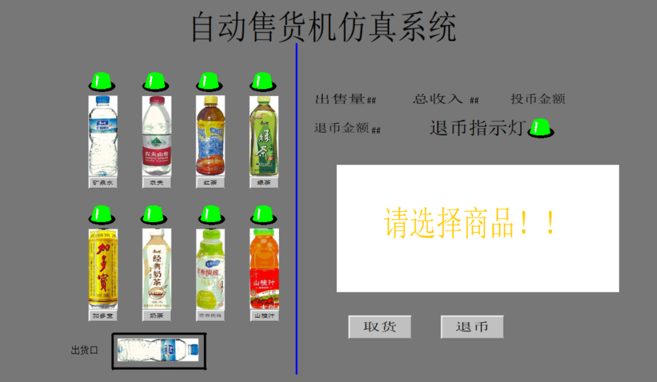

自动售货机的应用，不仅可以充分节省人力资源，而且还促进商业贸易发展，给人们的生活带来诸多便利。可编程控制器作为控制系统的大脑，按照工艺说明分析，对各种外部输入信号按照系统的工艺分析结果及程序设计流程，完成系统各项工艺功能的实现，通过上位机系统将当前的状态进行显示和参数设定等控制。按照方案的选择和设备型号的选择，采用的可编程控制器为西门子S7-200 系列，该可编程控制器设计小巧，功能强大，运行稳定。本系统设计首先进行工艺分析，确定该系统设计的工艺控制方案，完成系统硬件部分的型号选择计算以及总体控制方案的设计。在此基础上进行硬件分析和图纸设计，完成工艺流程图的设计以及程序的编写，对上位机进行组态设计，监控系统状态及数据并且根据实际工艺修改当前参数，达到系统可视化的要求。
