文件内容:CAD图纸、工艺卡、工序卡、设计说明书
![](https://www.52des.work/wp-content/uploads/2022/09/149454a1cdb3c46.png)
发动机气缸盖零件图![](https://www.52des.work/wp-content/uploads/2022/09/8d1eac0d5e8b954.png)

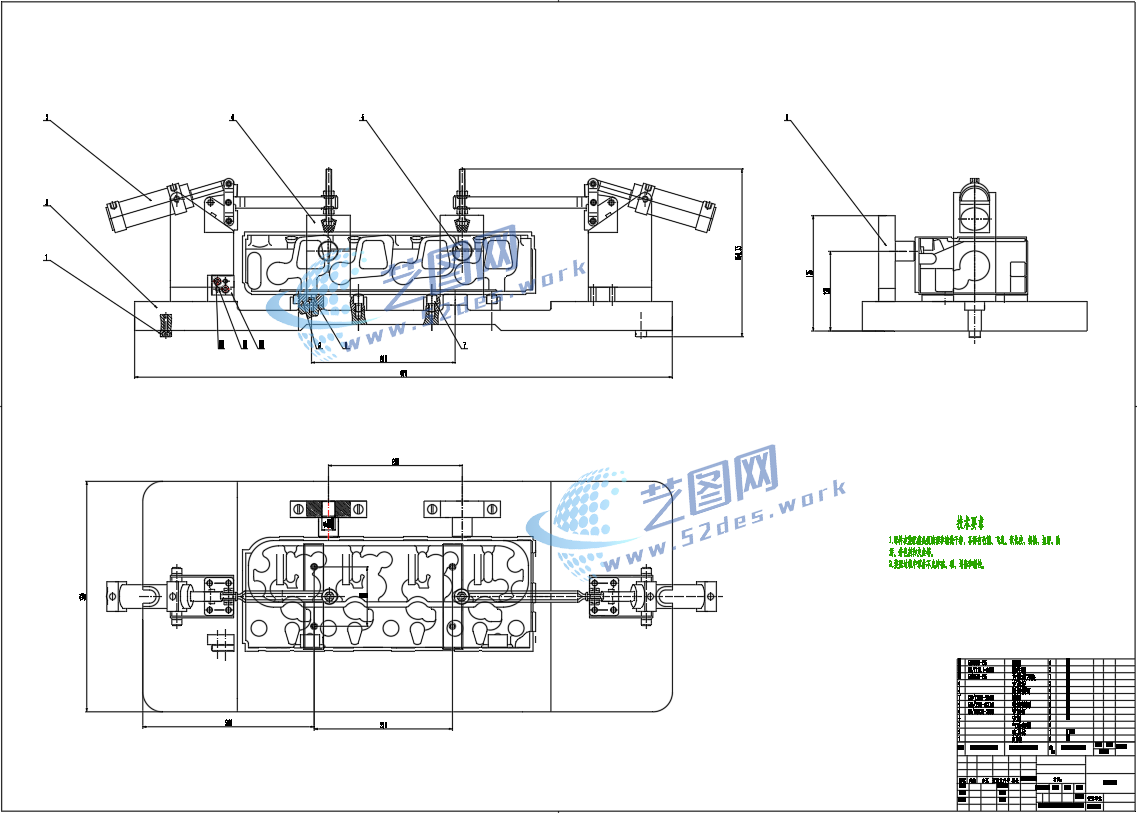

CAD平面总装图![](https://www.52des.work/wp-content/uploads/2022/09/d573bd99dbe18e9.png)

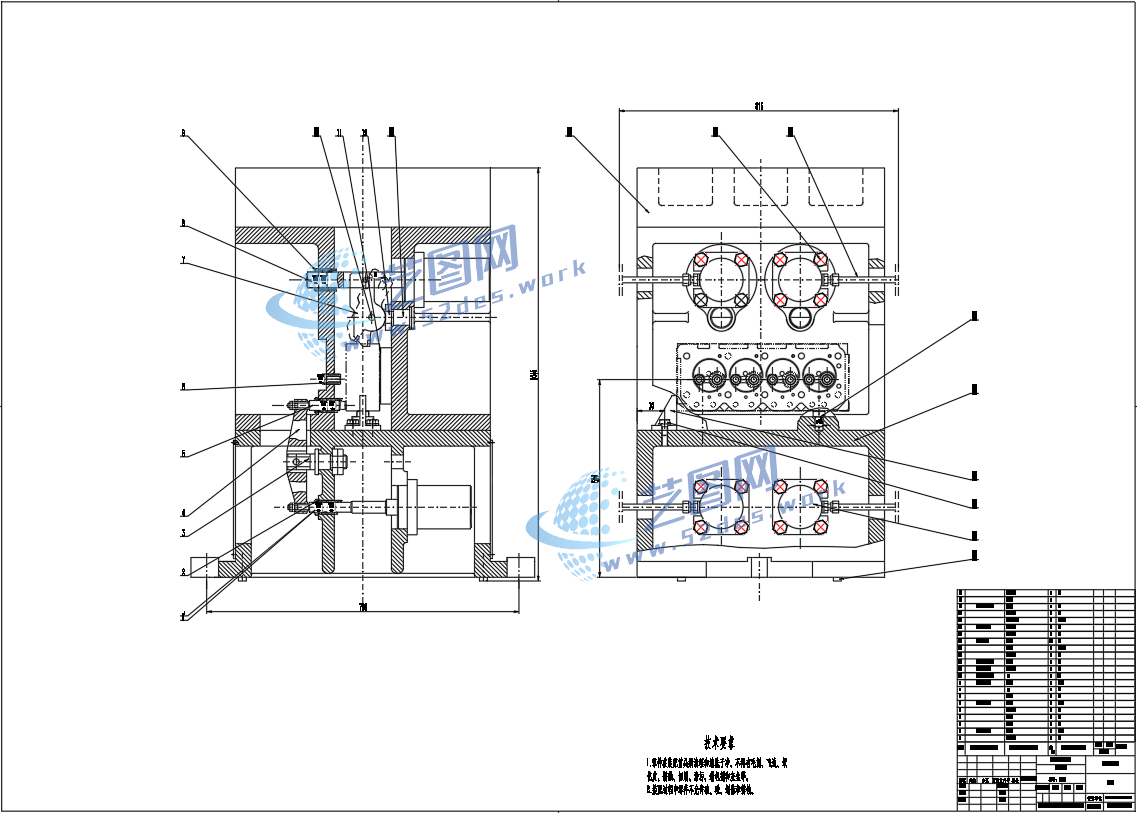

CAD平面总装图

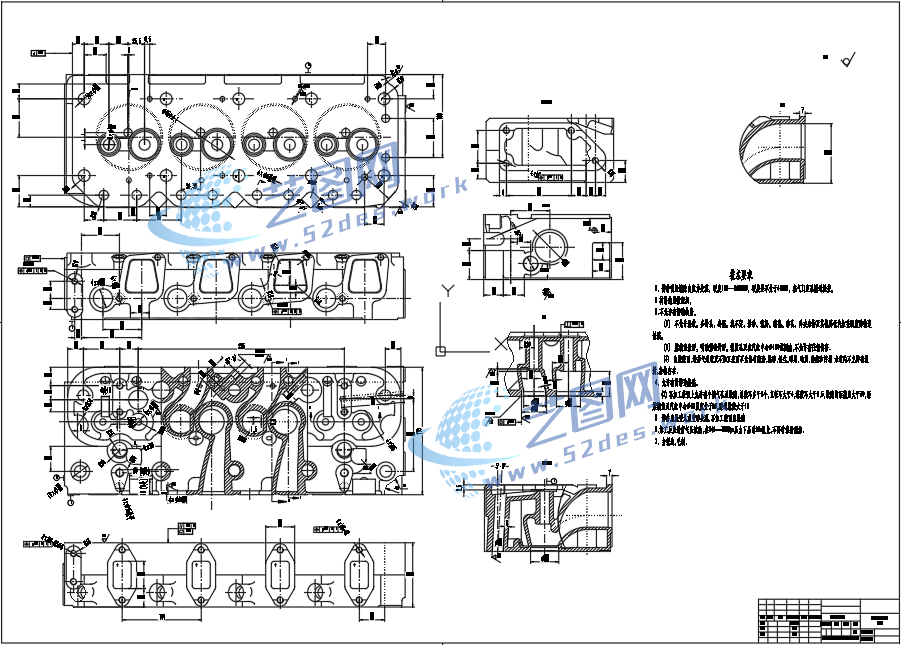

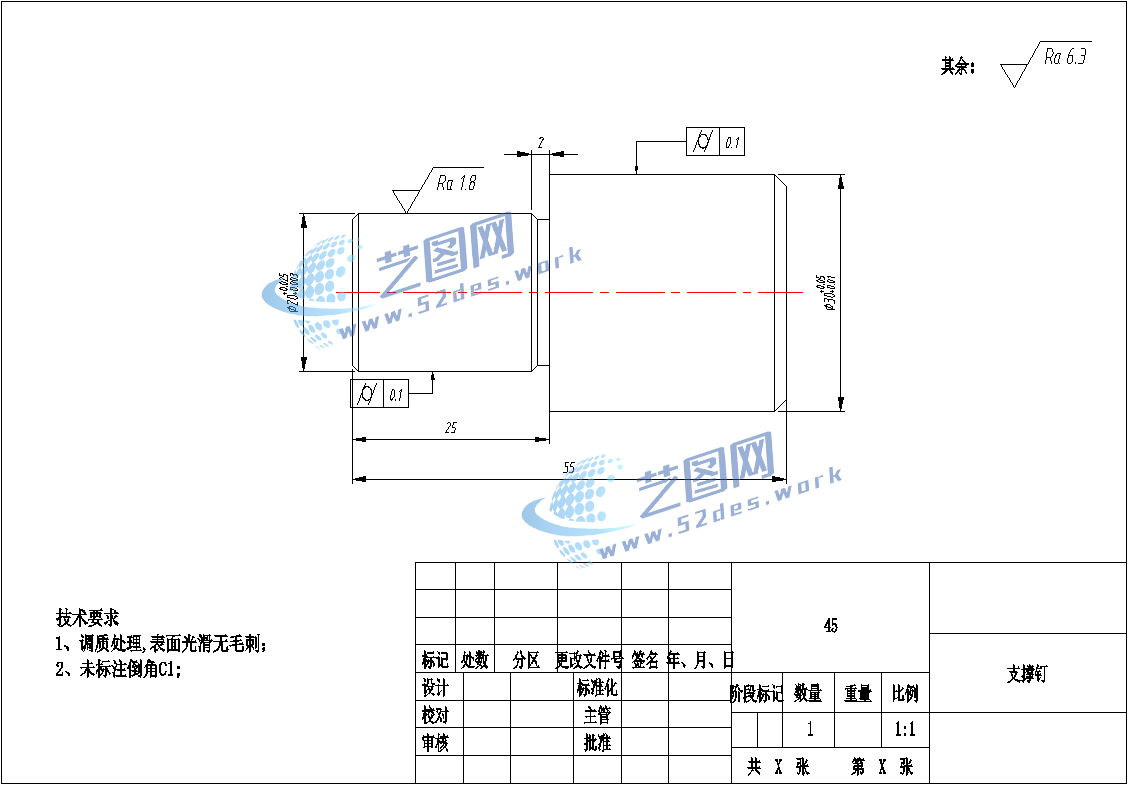

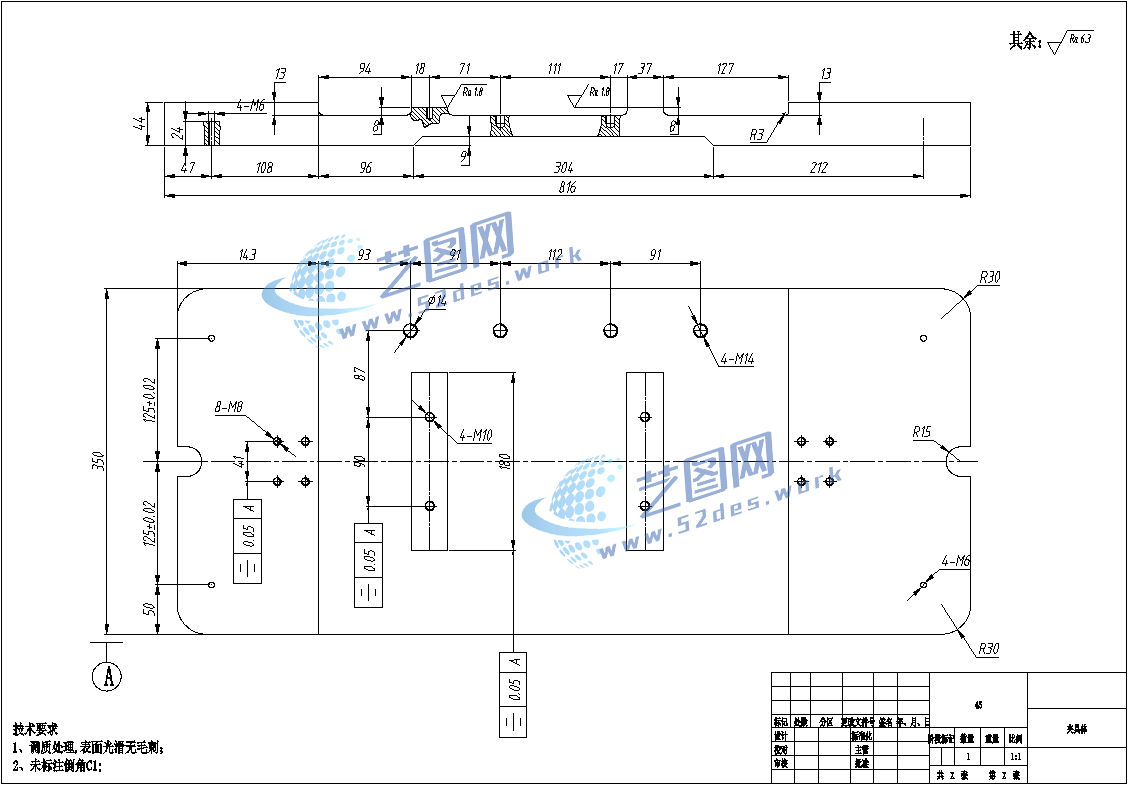

国标CAD图纸:发动机气缸盖零件图
国标CAD图纸:发动机气缸盖零件图![](https://www.52des.work/wp-content/uploads/2022/09/ec4e20f1810bc2c.png)

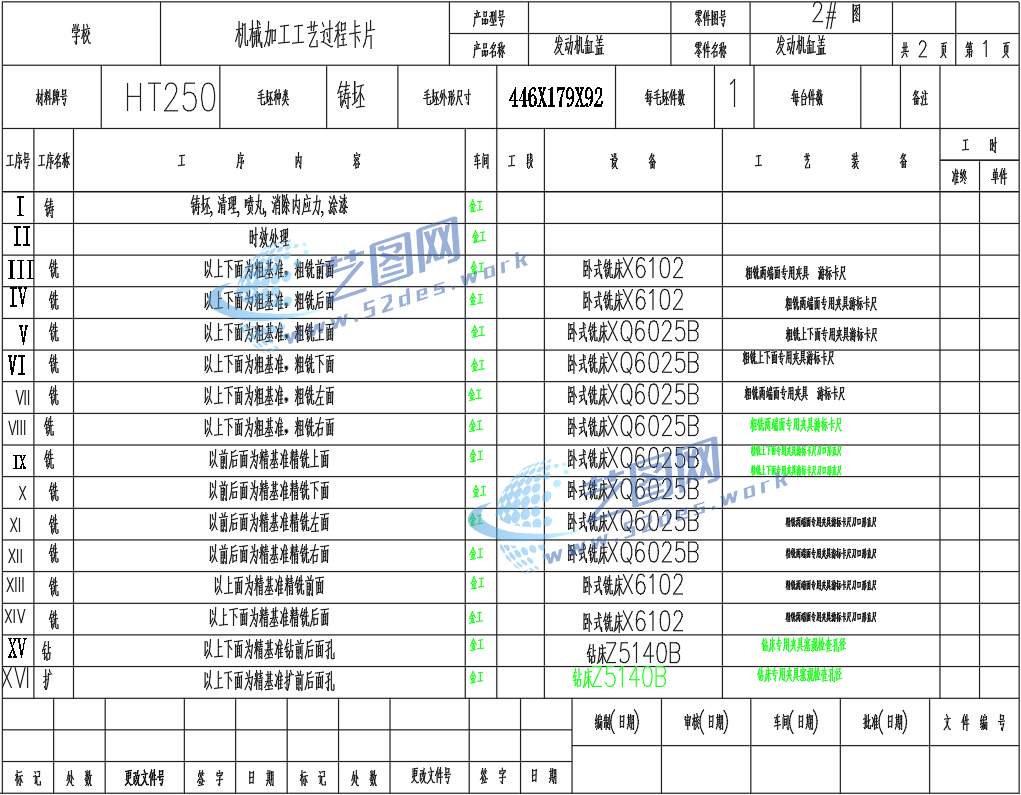

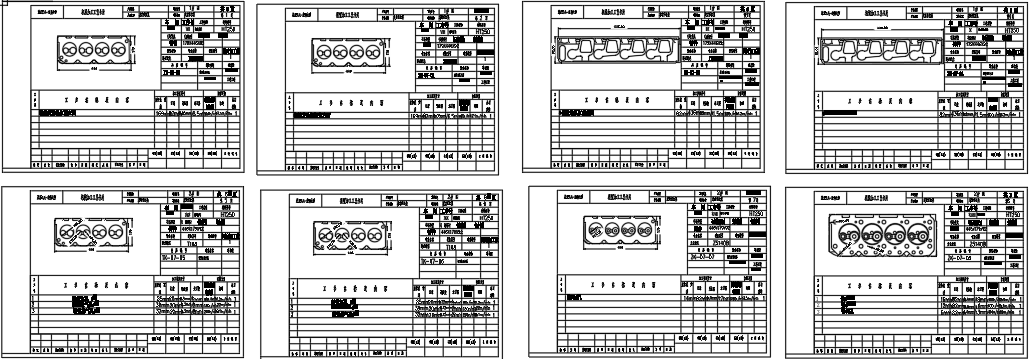

机械加工工艺卡![](https://www.52des.work/wp-content/uploads/2022/09/12caa0a174c6fe4.png)

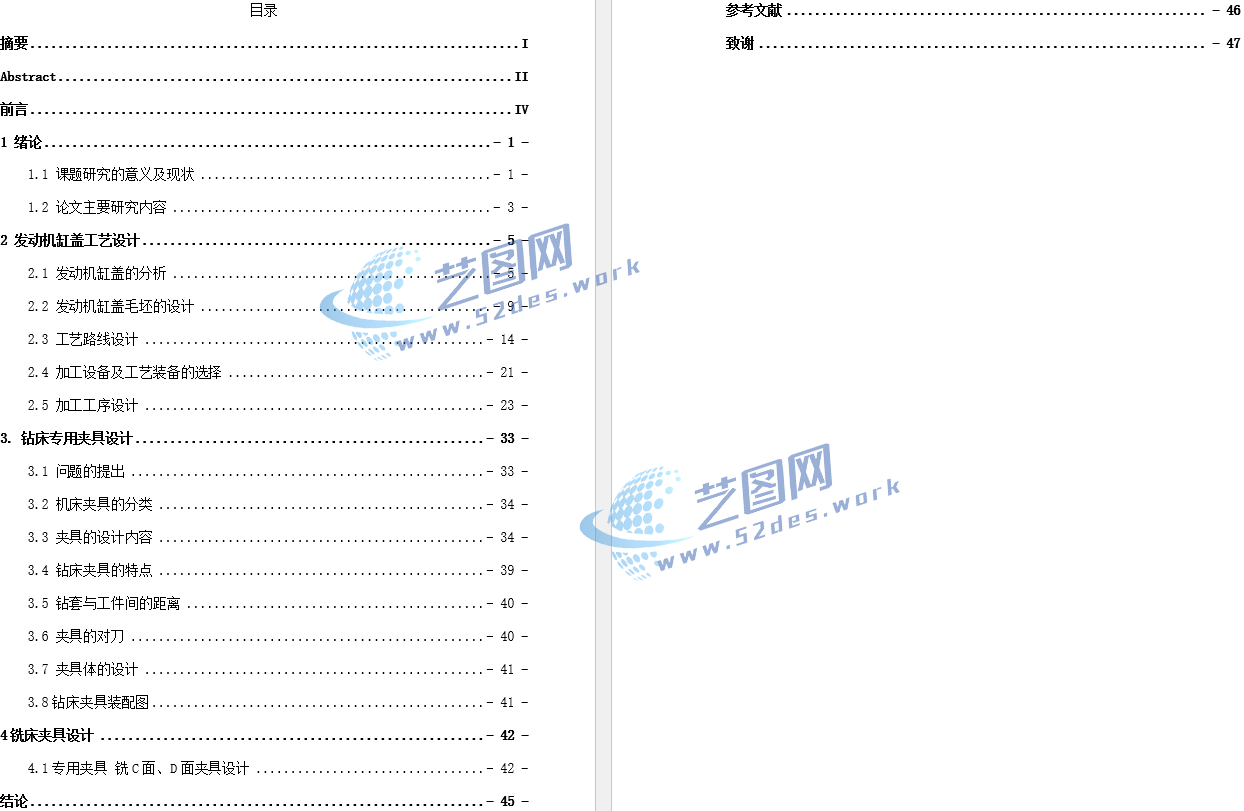

机械加工工序卡![](https://www.52des.work/wp-content/uploads/2022/09/e0467243378b321.png)

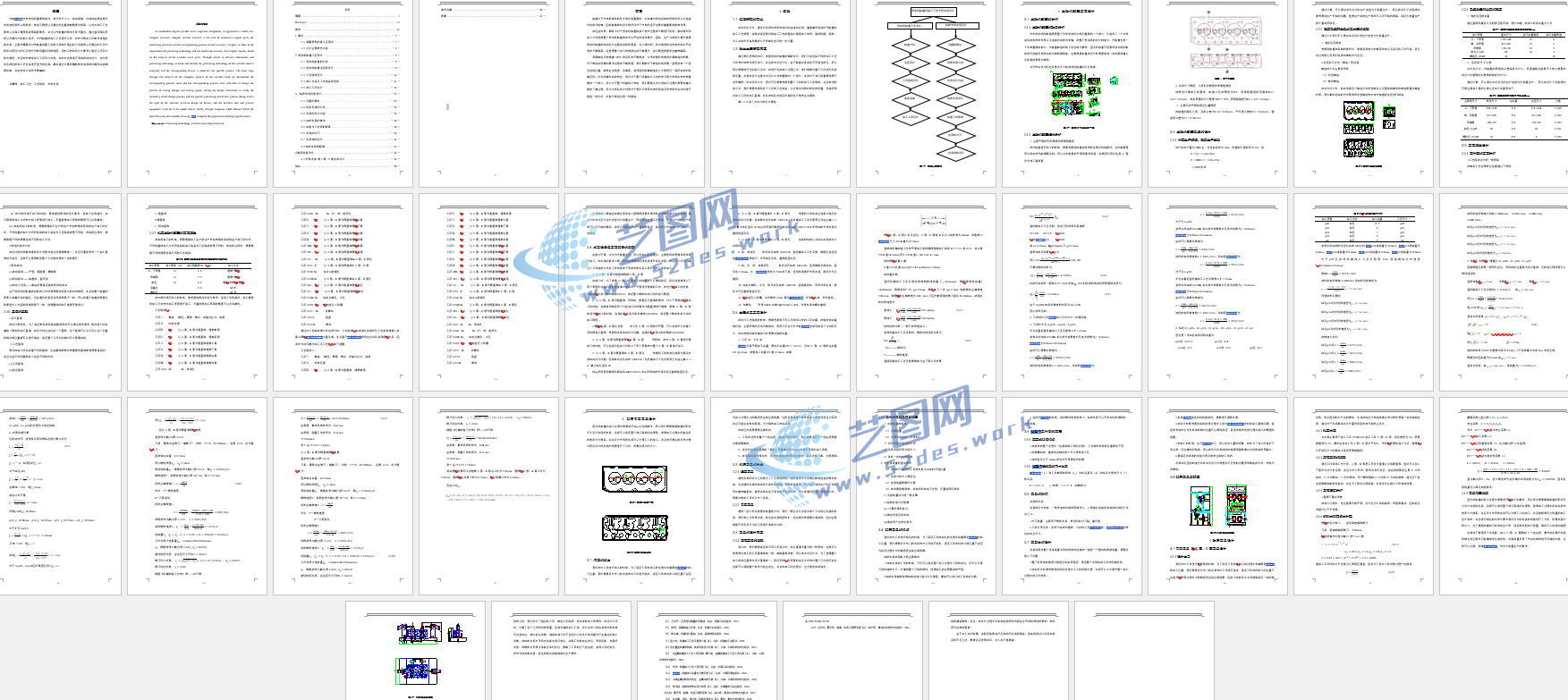

发动机气缸盖夹具设计说明书目录
![](https://www.52des.work/wp-content/uploads/2022/09/9bb31d870d963e5.png)
发动机气缸盖机械夹具毕业设计、课程设计说明书简述:零件工艺分析、毛坯图设计、工艺规程比较、切削工序计算和夹具定位方案、切削力、夹紧力计算以及误差分析和具体工装结构设计等,最后绘制相关的CAD图纸、三维模型图纸,主要包括:发动机气缸盖零件图、毛坯图、夹具体、装配图图纸以及发动机气缸盖机械加工工艺卡、工序卡等。
