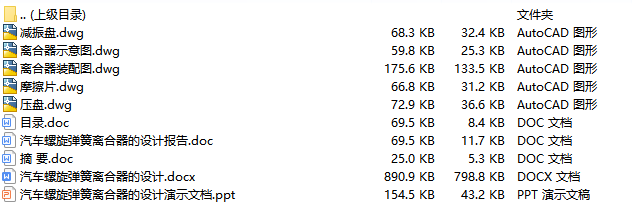

文件内容：CAD图纸、设计说明书
国标CAD图纸：机械结构设计装配图

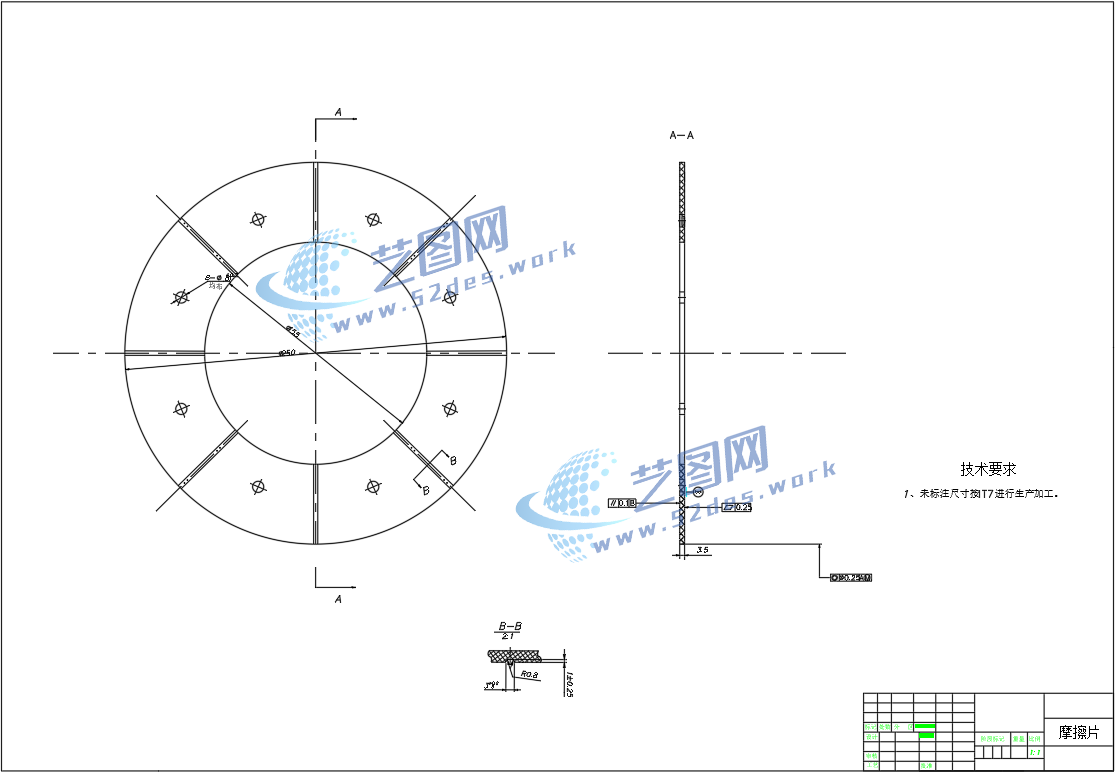

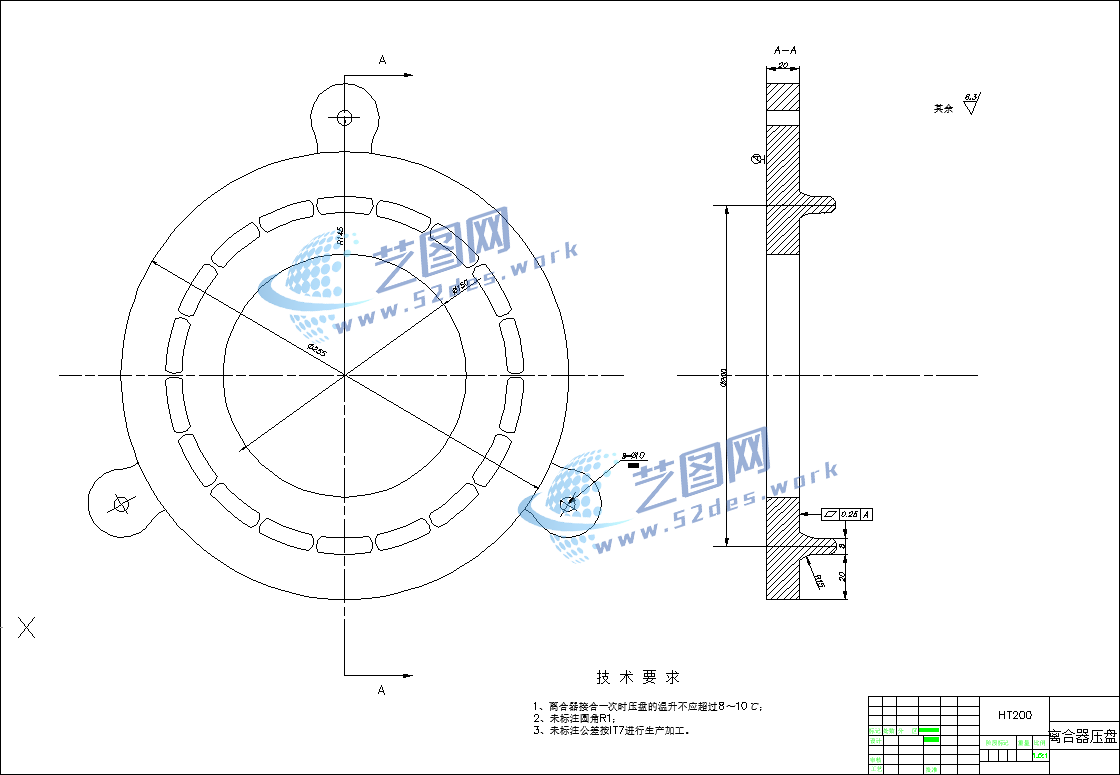

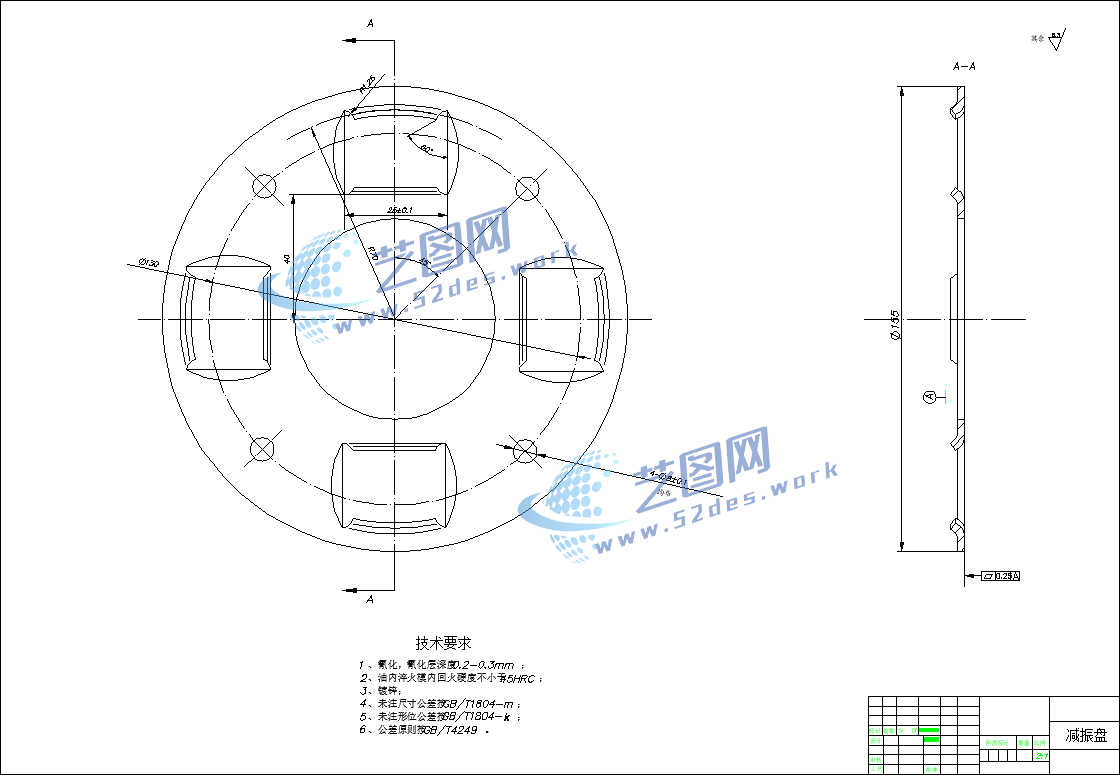

国标CAD图纸：零件图
国标CAD图纸：零件图
国标CAD图纸：零件图
国标CAD图纸：零件图

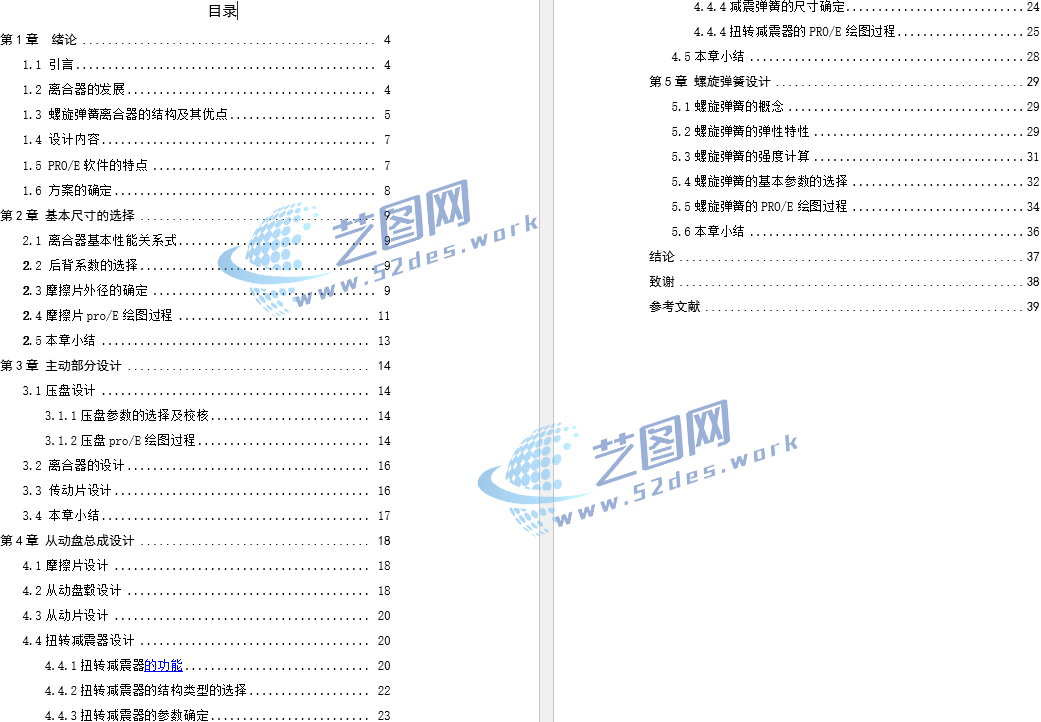

螺旋弹簧离合器设计说明书目录
本车设计采用单片螺旋弹簧离合器。本车采用的摩擦式离合器是因为其结构简单，可靠性强，维修方便，目前大多数汽车都采用这种形式的离合器。而采用干式离合器是因为湿式离合器大多是多盘式离合器，用于需要传递较大转矩的离合器，而该车型不在此列。采用螺旋弹簧离合器是因为螺旋弹簧离合器具有很多优点：首先，由于螺旋弹簧具有非线性特性，因此可设计成当摩擦片磨损后，弹簧压力几乎可以保持不变，且可减轻分离离合器时的踏板力，使操纵轻便；其次，螺旋弹簧的安装位置对离合器轴的中心线是对的，因此其压力实际上不受离心力的影响，性能稳定，平衡性也好；再者，螺旋弹簧本身兼起压紧弹簧和分离杠杆的作用，使离合器的结构大为简化，零件数目减少，质量减小并显著地缩短了其轴向尺寸；另外，由于螺旋弹簧与压盘是以整个圆周接触，使压力分布均匀，摩擦片的接触良好，磨损均匀，也易于实现良好的散热通风等。由于螺旋弹簧离合器具有上述一系列的优点，并且制造螺旋弹簧的工艺水平也在不断地提高，因而这种离合器在轿车及微型、轻型客车上已得到广泛的采用，而且逐渐扩展到载货汽车上。从动盘选择单片式从动盘是一位其结构简单，调整方便。压盘驱动方式采用传动片式是因为其没有太明显的缺点且简化了结构，降低了装配要求又有利于压盘定中。选择拉式离合器是因为其较拉式离合器零件数目更少，结构更简化，轴向尺寸更小，质量更小；并且分离杠杆较大，使其踏板操纵力较轻。
