![](https://www.52des.work/wp-content/uploads/2022/09/93141f4c6a19259.jpg)

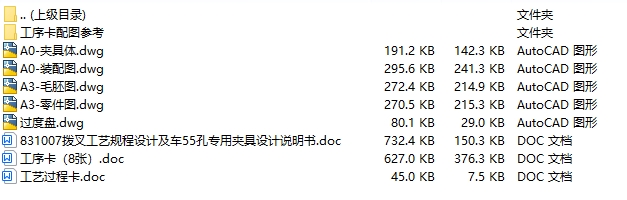

文件内容:CAD图纸、工艺卡、工序卡、设计说明书![](https://www.52des.work/wp-content/uploads/2022/09/803204e44869e4b-2.png)

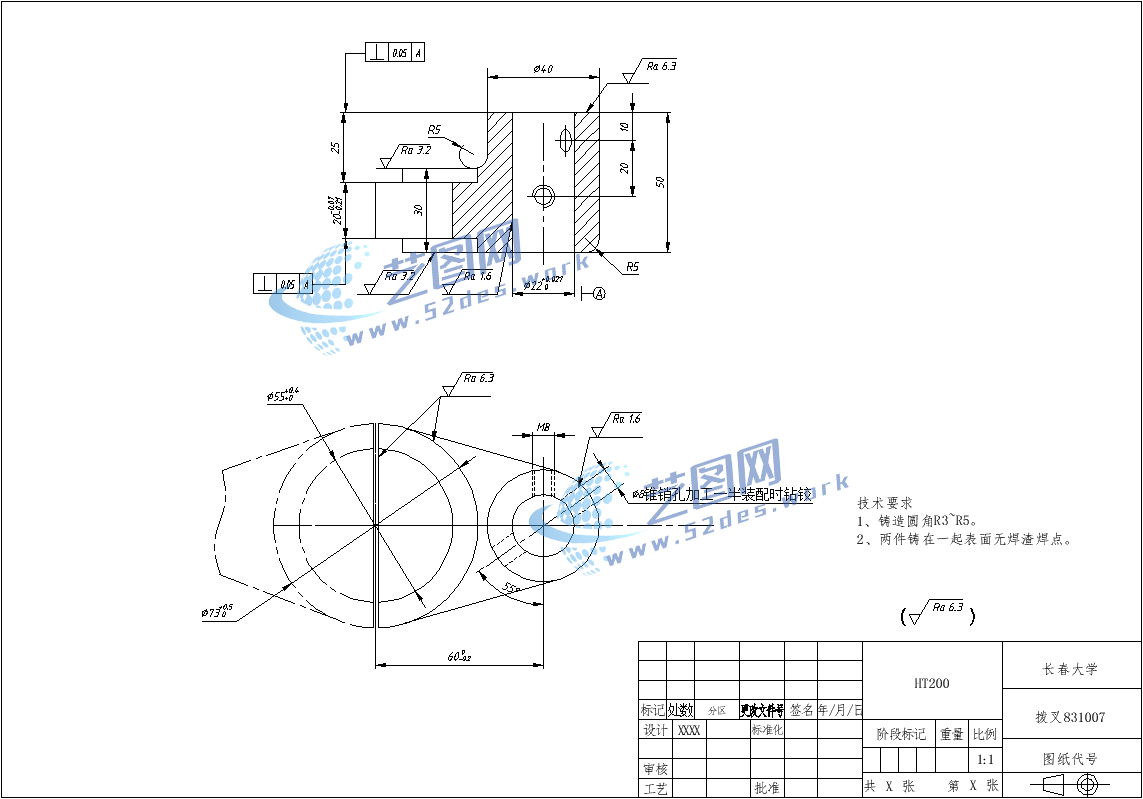

新国标CAD图纸:拨叉 ![](https://www.52des.work/wp-content/uploads/2022/09/bb040aac86f6b24.png)

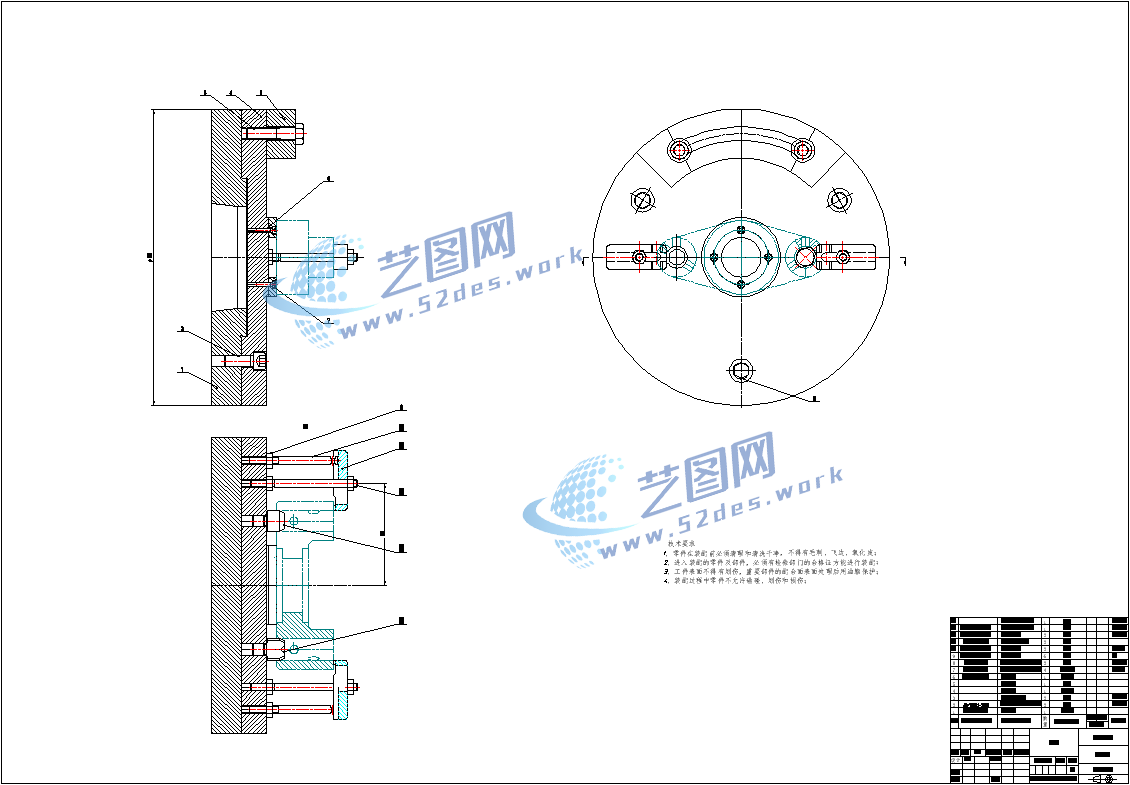

新国标CAD图纸:机械夹具设计装配图![](https://www.52des.work/wp-content/uploads/2022/09/da01e75d38c4f82.png)
CAD图纸:夹具体 ![](https://www.52des.work/wp-content/uploads/2022/09/884526172626347.png)

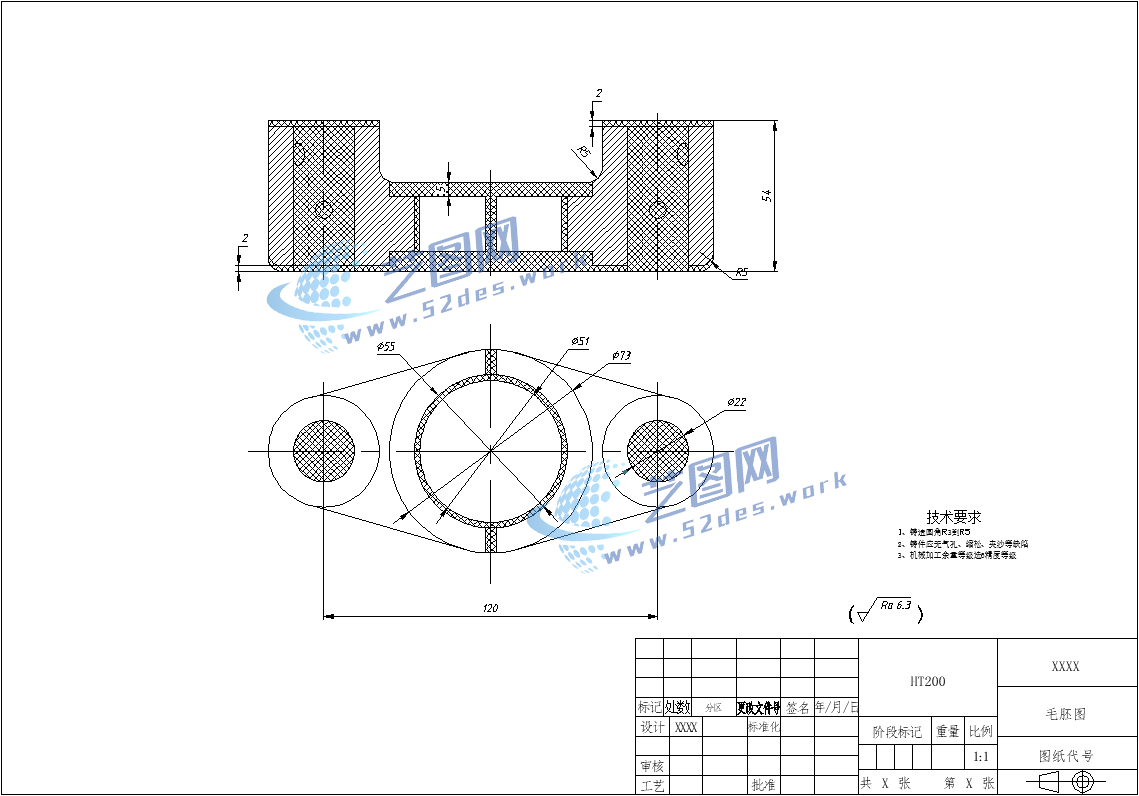

新国标CAD图纸:拨叉毛坯图 ![](https://www.52des.work/wp-content/uploads/2022/09/e33afedb8457a22.png)
CAD图纸:夹具体

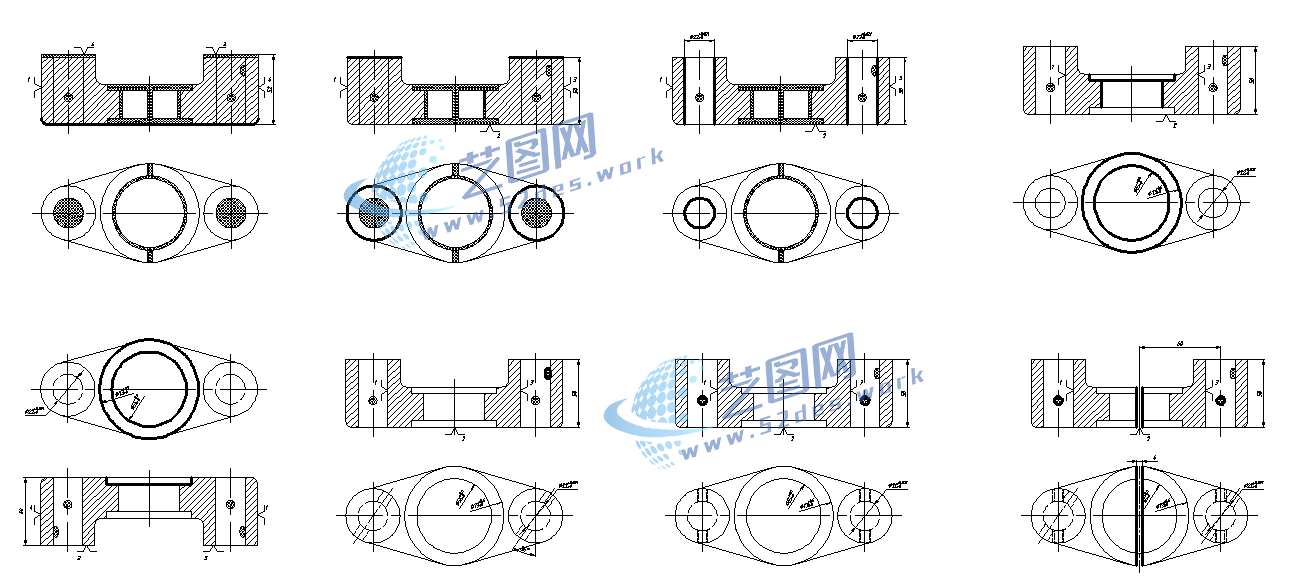

新国标CAD图纸:工序卡图
机械加工工艺卡

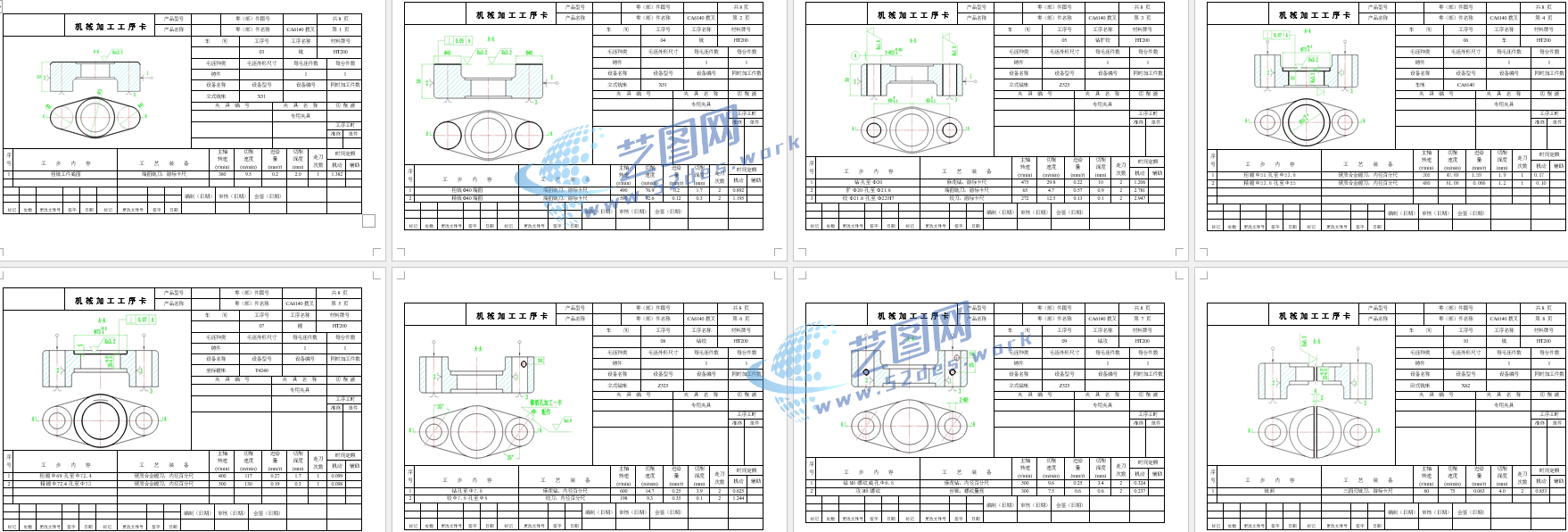

机械加工工序卡

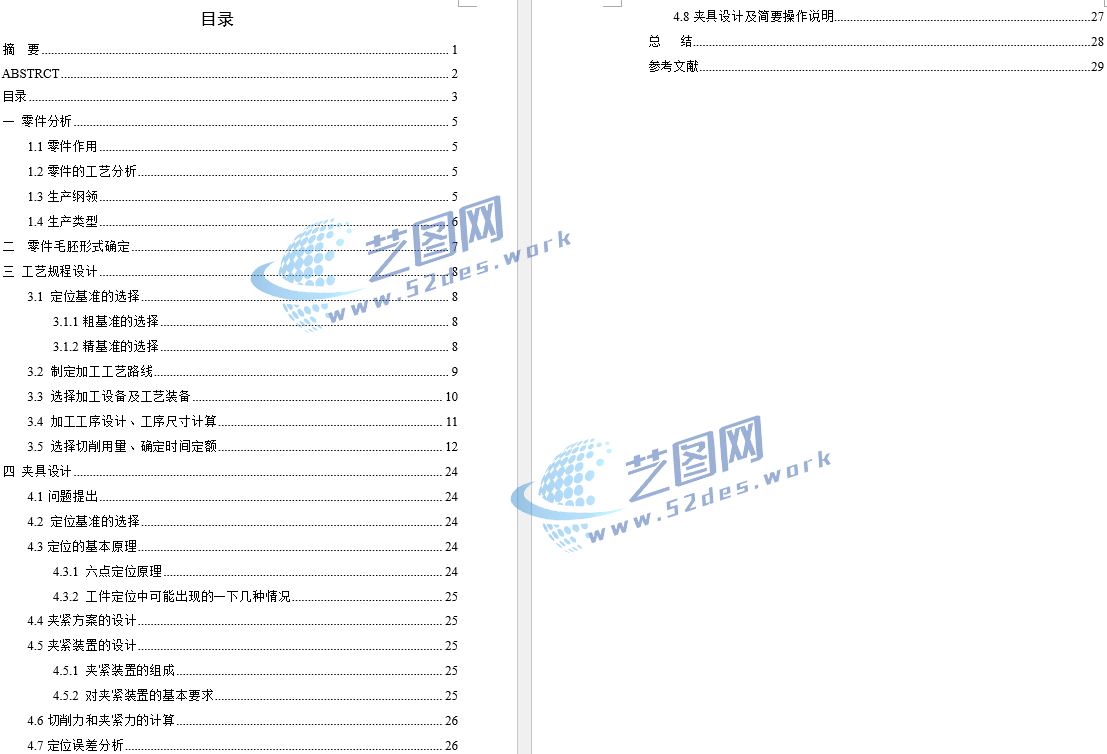

拨叉夹具设计说明书目录 ![](https://www.52des.work/wp-content/uploads/2022/09/e6a93806cba19d5.png)
831007拨叉机械夹具毕业设计、课程设计说明书简述:零件工艺分析、毛坯图设计、工艺规程比较、切削工序计算和夹具定位方案、切削力、夹紧力计算以及误差分析和具体工装结构设计等,最后绘制相关的CAD图纸、三维模型图纸,主要包括:831007拨叉零件图、毛坯图、夹具体、装配图图纸以及831007拨叉机械加工工艺卡、工序卡等。
